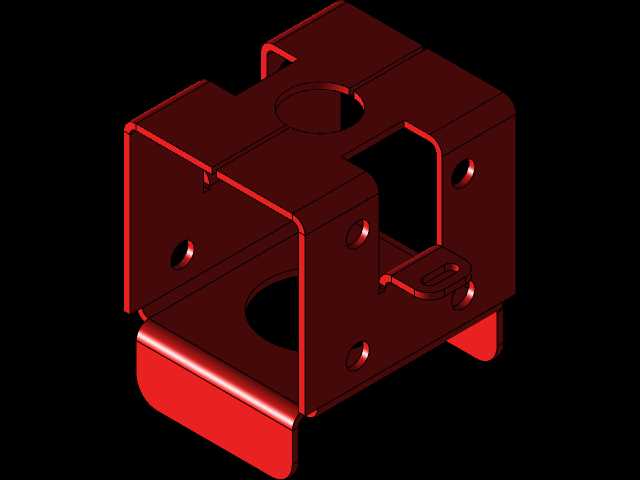

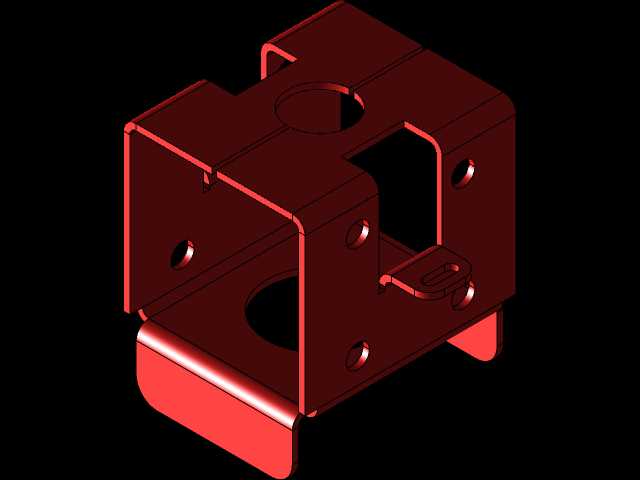

这款钣金支座构件,在工业自动化生产线的工位定位模块、小型机床的辅助安装架体、检测设备的传感器固定单元中都有广泛适配场景,日常设备运维中也常作为定制化替换件使用,替代传统铸造支座时,能在保证结构强度的前提下降低整体自重,减少安装面的承载负荷。从实际使用场景来看,这类带多向安装孔的钣金件,往往需要同时承担横向承载、纵向定位、侧向限位的多重作用,比如在流水线的工件阻挡工位,支座既要承受工件到位时的瞬时冲击力,还要保证阻挡块的安装位置精度,避免长期受冲击后出现位置偏移,影响生产线的节拍稳定性。
设计阶段首先要明确安装边界的约束条件,构件底部的翻边结构是核心安装基准,翻边的平直度公差需要控制在0.1mm每百毫米长度范围内,保证和安装基面贴合时不会出现翘曲,避免锁紧螺栓后构件产生内应力,长期使用下出现变形。主体的U型槽结构是为了避让配套的轴类或者杆类零件,槽宽的尺寸公差按照H12级控制,既保证配套件能顺利装入,又不会因为间隙过大出现晃动。侧壁上的多个通孔分为两类,直径稍大的是螺栓过孔,用于穿装固定螺栓连接相邻构件,直径稍小的是定位销孔,用于装配时的精准定位,两类孔的位置度公差需要控制在0.05mm以内,保证装配时的互换性,不需要现场二次修配。

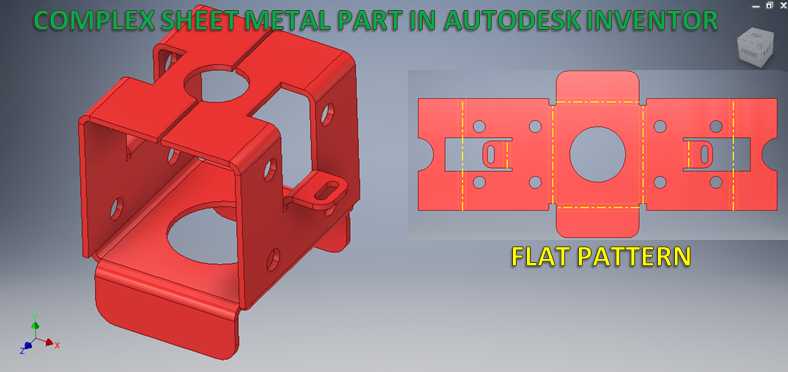

折弯工序是这类钣金件加工的核心控制点,所有折弯内角都统一采用R0.8的圆角,匹配常规钣金折弯模具的参数,不需要定制特殊刀具,降低加工成本。折弯时需要提前计算板材的展开系数,针对常用的Q235冷轧钢板,1.5mm板厚对应的折弯扣除值按照2.5mm计算,保证展开下料后的尺寸精度,折弯后各边的尺寸偏差控制在±0.2mm以内。构件上的凸包结构是一体冲压成型的,用于增加局部的结构强度,不需要额外焊接加强筋,减少焊接变形的风险,凸包的高度控制在3mm,既起到加强作用,又不会因为凸包过高导致板材出现拉裂缺陷。
从安装适配性来看,构件底部的两个伸出支脚是主要的承载受力点,支脚上的安装孔采用长圆孔设计,允许安装时存在±1mm的位置调整量,抵消安装基面的孔位加工误差,降低现场安装的难度。侧面的挂耳结构用于挂载小型的管线固定座或者传感器支架,挂耳上的小孔用于穿装M3的固定螺丝,挂耳的折弯角度严格控制在90°±0.5°,保证挂载的零件不会出现倾斜。构件顶部的圆孔是减重孔,在不影响整体结构强度的前提下,减少板材用量,同时方便施工时穿装线缆或者吊装工具,提升装配的便利性。
实际选型使用时,需要注意构件的承载上限,按照1.5mm厚Q235板材计算,垂直于安装基面的静承载能力不超过15kg,侧向冲击载荷不超过50N,超出载荷范围需要更换更厚的板材或者增加焊接加强结构。装配时螺栓的锁紧扭矩需要控制在对应规格螺栓的推荐扭矩范围内,避免扭矩过大导致钣金孔位出现压溃变形,影响连接可靠性。长期在潮湿或者腐蚀环境下使用时,需要对板材表面做喷塑或者镀锌处理,提升防锈能力,延长构件的使用寿命。这类钣金结构的设计核心是在满足功能需求的前提下,尽可能简化加工工序,减少焊接、机加工等二次工序,所有特征都可以通过冲压、折弯两道核心工序完成,适合批量生产,能有效控制制造成本,同时保证零件的一致性,降低批量装配时的适配难度。
