异形带侧孔法兰式管路连接接头结构

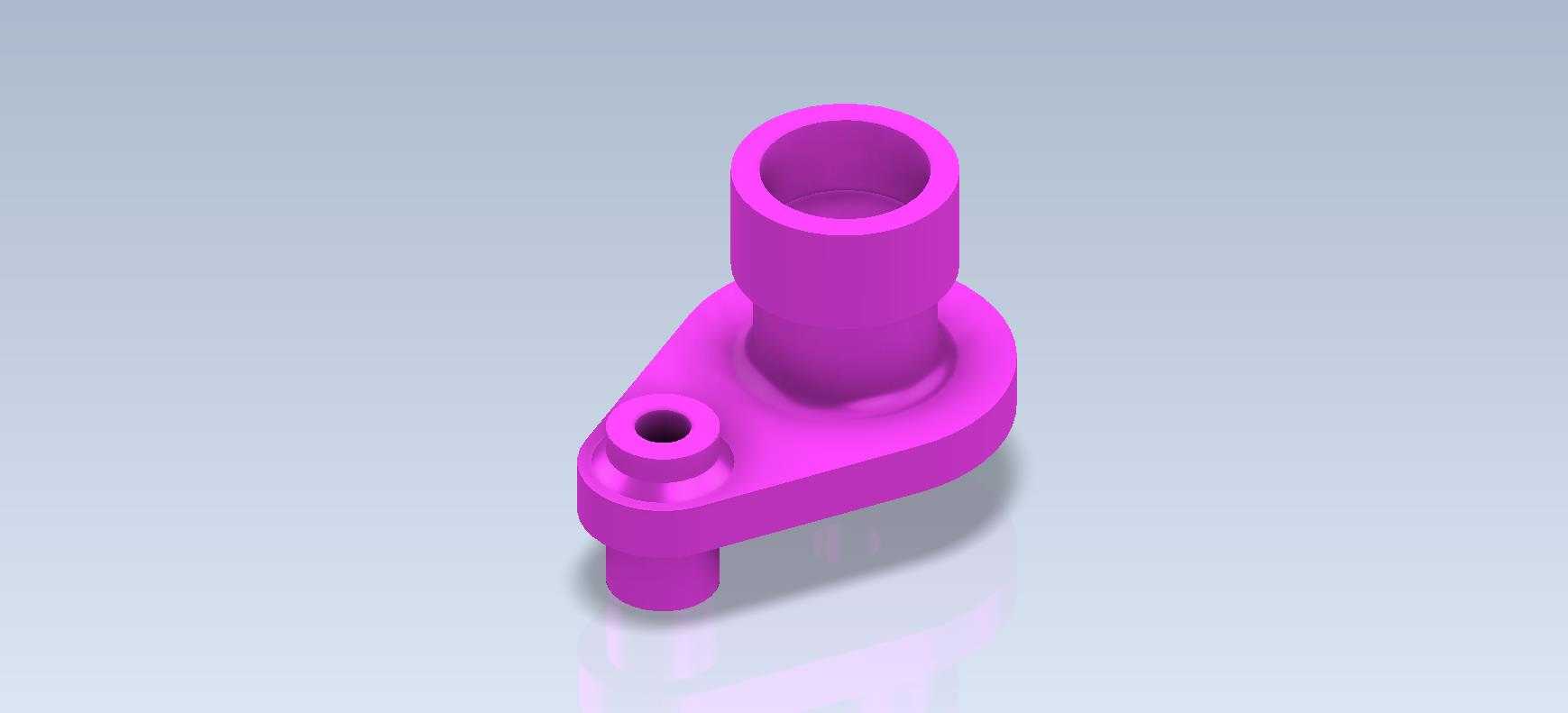

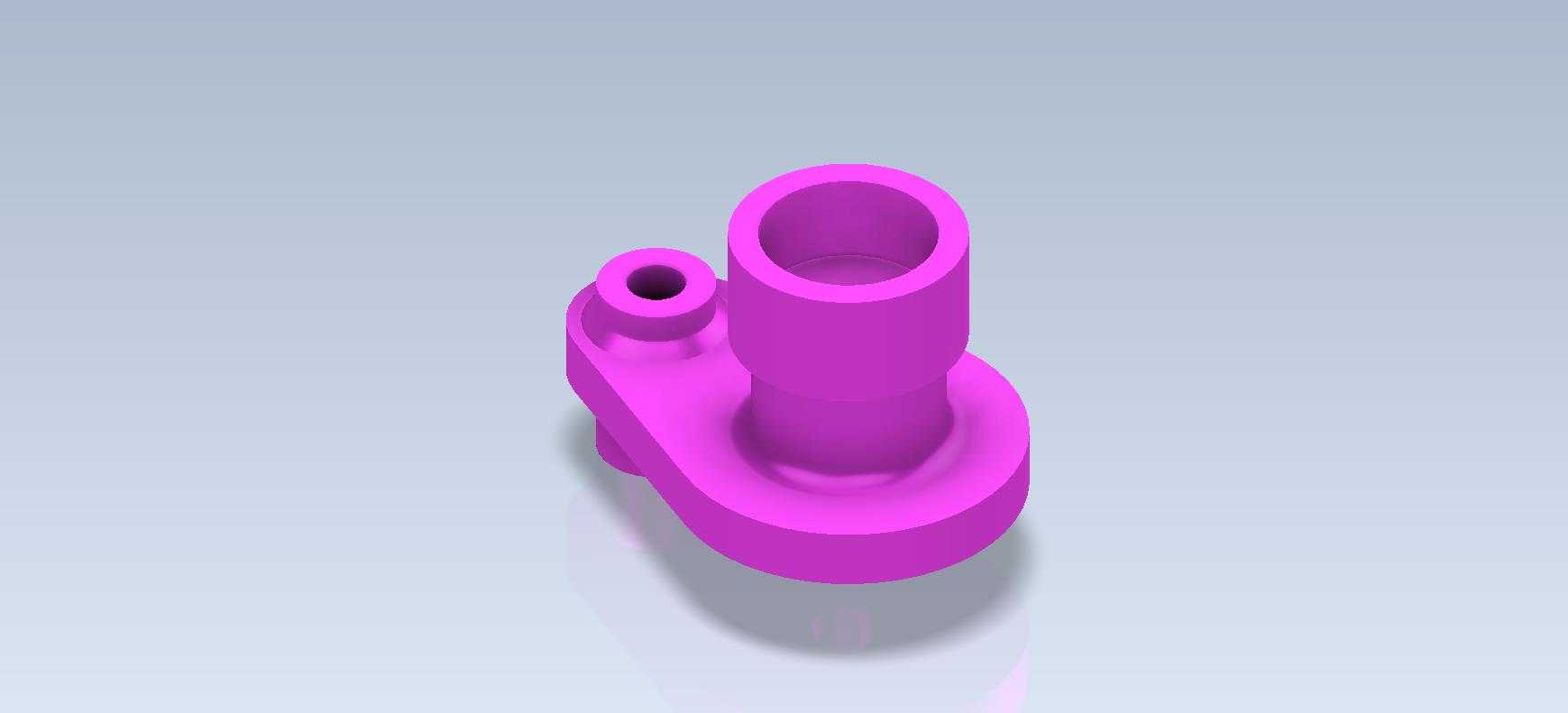

　　该零件属于流体管路系统中的转接类连接件，主要应用在小型液压回路、气动控制管线、低压流体输送支路的布局场景中，用来实现主通路与侧支路的汇流、分流或者转向连通，常见于小型机床润滑管路、实验台流体控制单元、小型自动化设备的气路排布环节，适配小通径的流体输送需求，工作压力覆盖常规低压气动、润滑系统的0-1.6MPa区间，可满足常规工况下的介质导通需求。从结构设计逻辑来看，主体采用偏心三角法兰盘作为安装基座，法兰盘上预留的小型通孔为安装过孔，用于穿设螺栓将整个接头固定在安装基面或者对应阀块、设备壳体上，安装时需注意法兰盘底面的平面度要求，装配时需搭配对应规格的密封垫片，避免结合面出现介质渗漏问题。主体向上延伸的主通径筒体为核心通路，

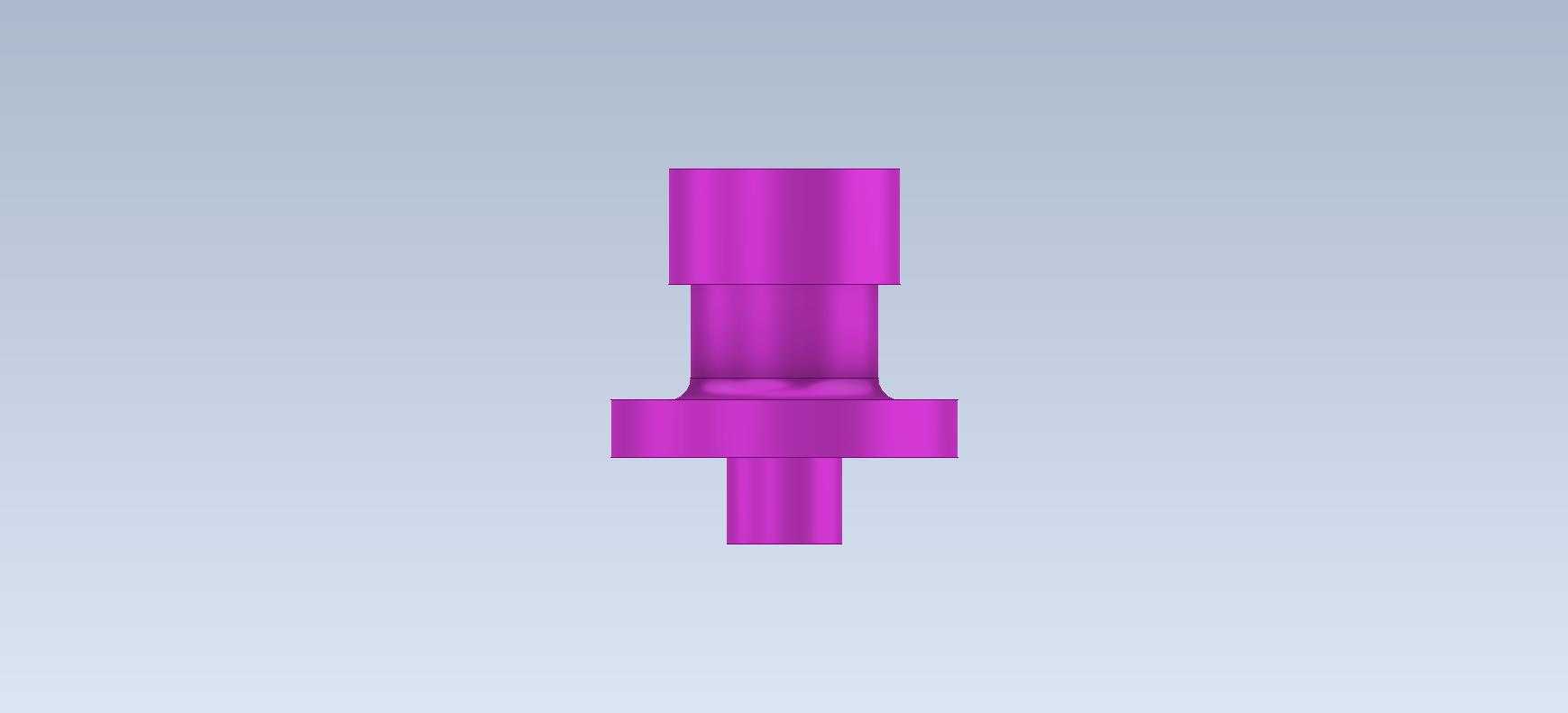

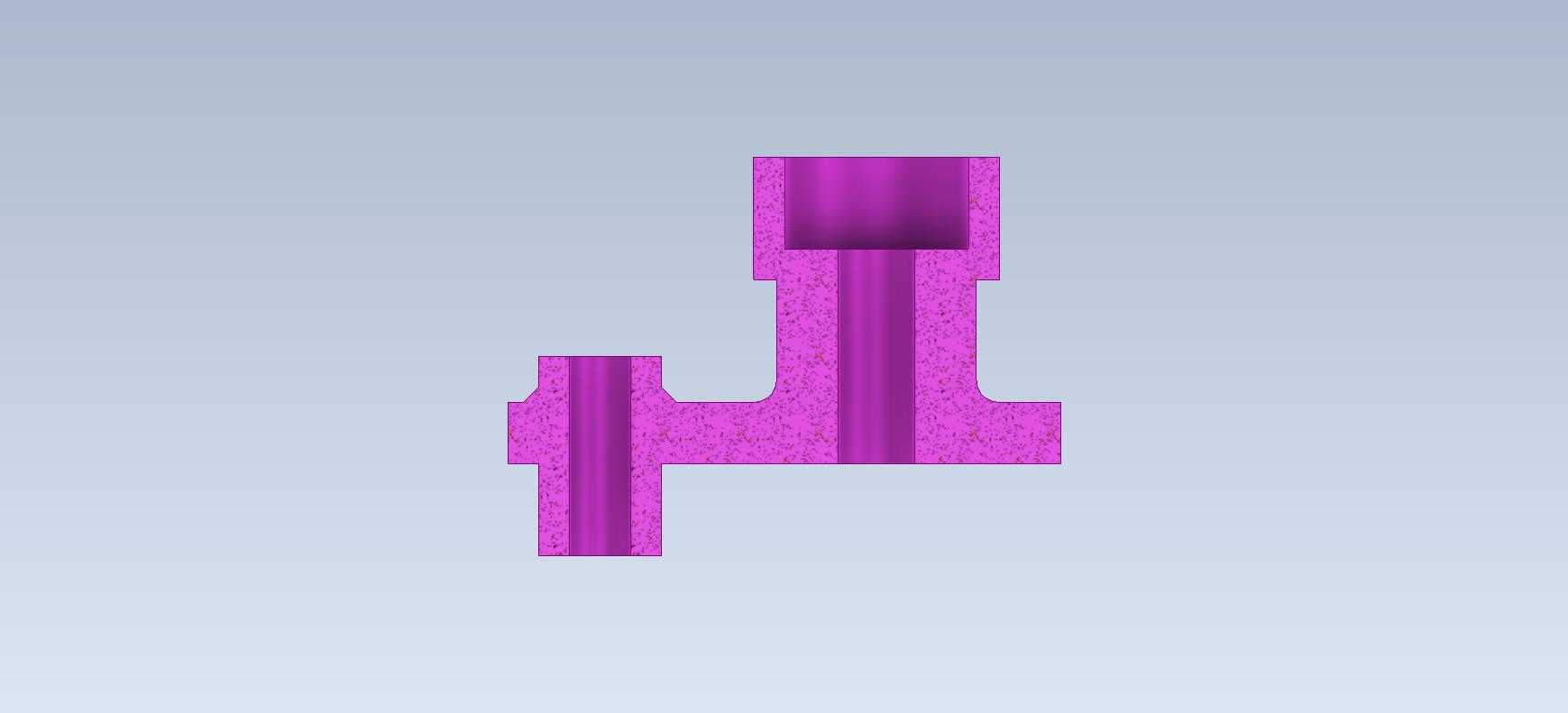

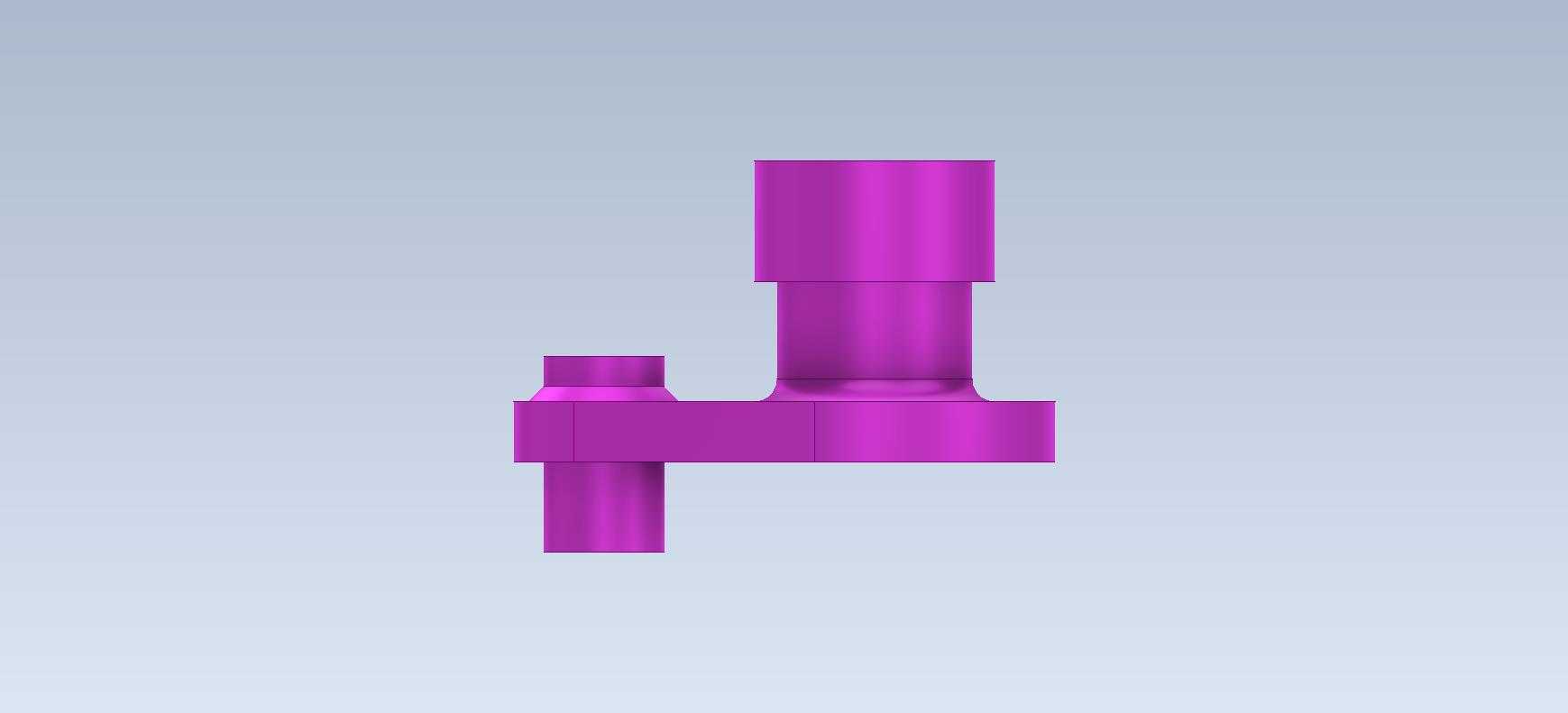

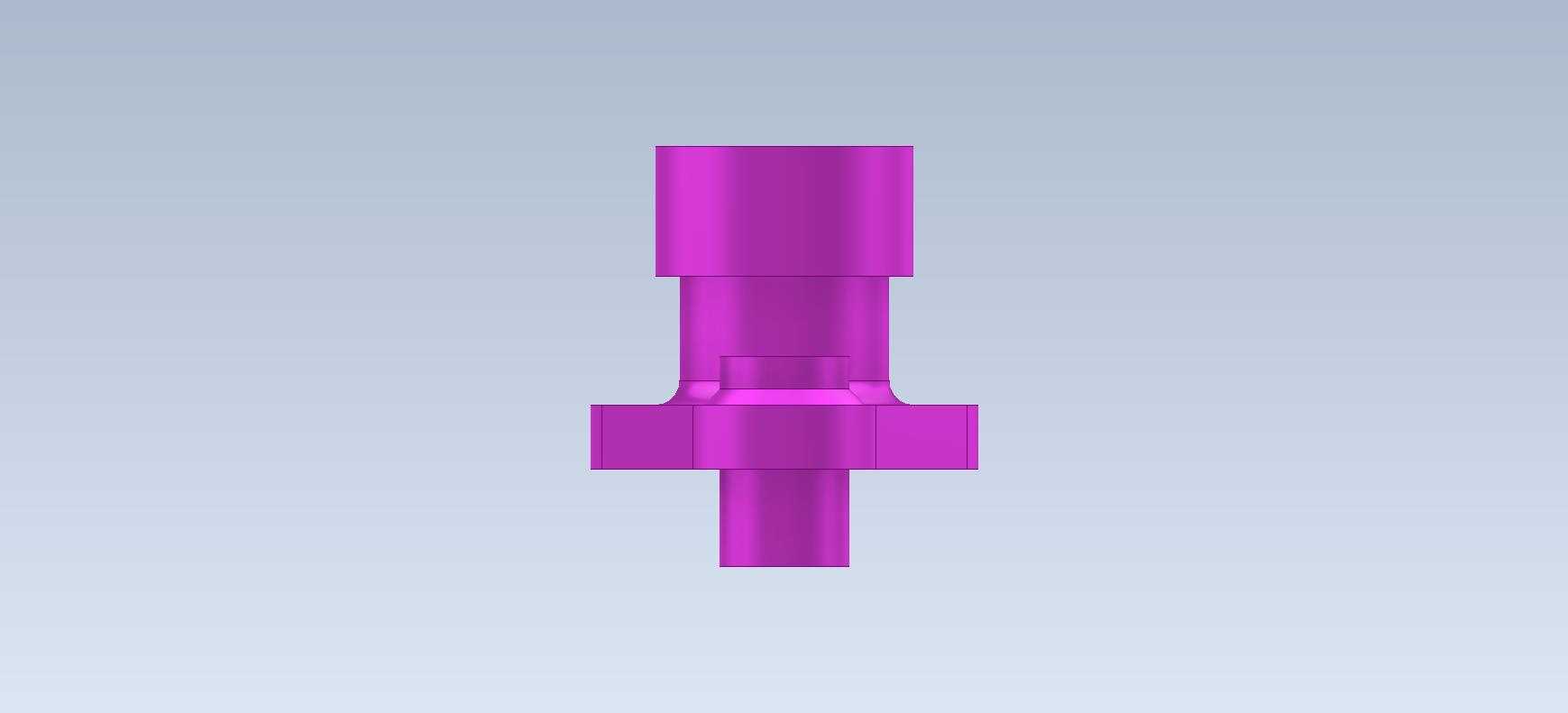

　　内部为直通式通孔，用于对接主路管线，筒体下端延伸出的短圆柱段为插接定位段，可直接插入对应安装基面的预制孔内，实现装配时的快速定位，降低装配对位的难度，同时短圆柱段可根据使用需求加装O型密封圈，实现径向密封，进一步提升连接的密封可靠性。法兰盘斜向凸起的小型带孔凸台为侧支路接口，内部通孔与主筒体内部通路连通，可用来接装压力表、小型支路管线、排气阀或者测压接头，实现主通路的功能拓展，无需额外在主路管线上开孔焊接，减少管路改造的加工量，也降低了现场焊接带来的管路变形、焊渣残留等风险。建模过程中需要重点关注几个结构细节：一是主筒体与法兰盘的过渡圆角，该圆角并非单纯的工艺倒角，而是为了降低管路内流体在转角处的压损，同时减少结构应力集中，

　　避免长期受流体压力冲击出现根部开裂的问题；二是侧凸台与主筒体、法兰盘的相贯线处理，需要保证三个结构衔接处的曲面顺滑，无建模碎面，后续如果需要做有限元应力分析，顺滑的过渡面可以有效提升网格划分质量，减少应力奇异点的出现；三是各个接口的同轴度要求，主筒体上下端面的通孔需要保证同轴度公差在0.05mm以内，侧凸台的通孔轴线与主筒体轴线的夹角、相交位置需要严格控制，避免后续接装管路时出现干涉，或者密封面错位导致的泄漏。从安装边界来看，该零件的整体外轮廓最大宽度由三角法兰盘的最远点决定，安装时需要在安装基面预留对应三角轮廓的安装空间，法兰盘上的安装孔中心距需要与基面上的螺纹孔位置严格匹配，主筒体向上延伸的高度需要考虑周边管线的弯折半径，

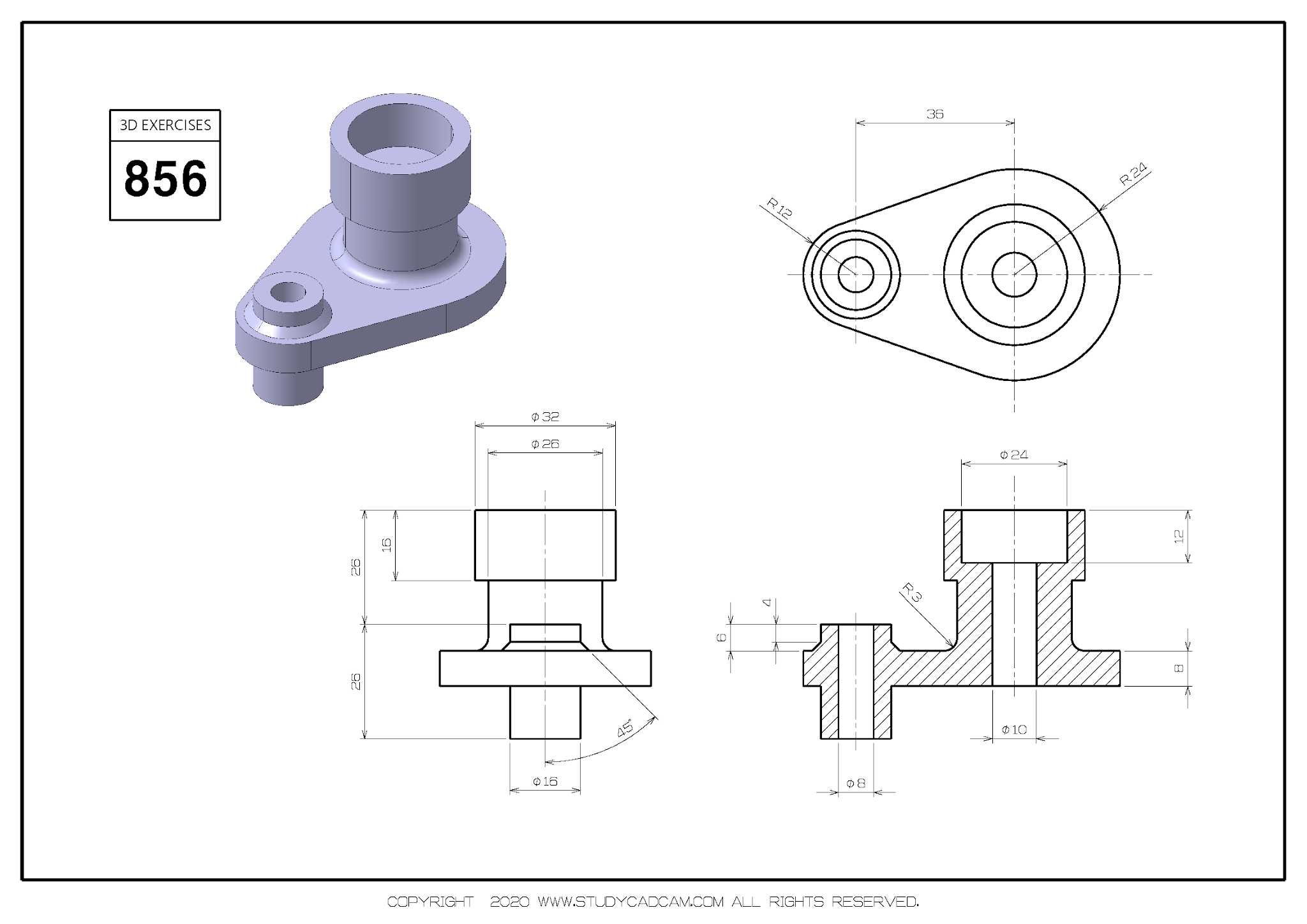

　　避免接装软管时出现弯折过度导致通径变小、管路寿命缩短的问题；侧凸台的伸出方向和高度需要提前匹配周边元件的布局，避免接装测压元件或者支路管线时和相邻的结构件产生干涉。这类异形接头相比标准直通接头，优势在于可以根据设备内部的紧凑空间定制通路方向和接口位置，在空间受限的设备内部可以大幅减少管路转接件的使用数量，简化管路布局，降低整个管路系统的泄漏点数量，同时集成化的结构也减少了装配工作量，提升装配效率。建模练习时可以先从法兰盘的基准轮廓入手，先绘制三角法兰的截面草图，拉伸得到法兰基体，之后分别绘制主筒体、下端定位柱、侧凸台的草图，通过拉伸、布尔合并得到基础实体，之后对各个衔接位置做圆角过渡处理，最后对各个安装孔、通路孔做切除操作，过程中需要注意各个特征的草图基准选择，优先以法兰底面作为主安装基准面，保证后续出工程图时尺寸标注的基准统一，也方便后续加工时的基准找正。
