贴纸机轴连接安装法兰式轴套结构

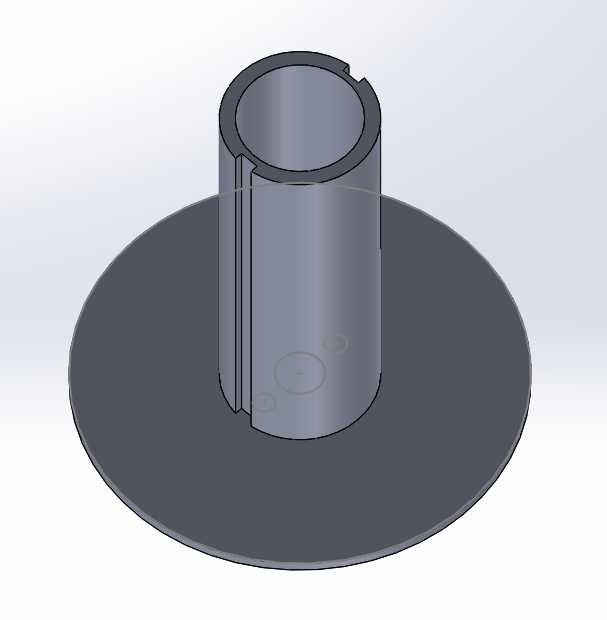

　　在包装印刷后段的贴纸加工产线中，不同工位设备的轴系对接一直是现场调试的常见痛点——尤其是送标工位、收卷工位与牵引工位之间，常出现不同设备输出轴径不匹配、轴伸长度不足、同轴度偏差导致贴标走位偏移的问题，这类带法兰盘的开槽轴套正是为解决跨设备轴连接需求设计的对接构件。从结构功能上看，该构件分为两个核心功能段，下部的圆盘法兰为安装定位基准，上部的开缝筒体为轴抱紧配合段，区别于普通刚性联轴器的双侧抱紧结构，该轴套采用单法兰单侧抱紧的设计，仅需要在待对接的设备端面上预留对应法兰安装孔位，即可将一侧设备的轴端通过筒体抱紧固定，另一侧通过法兰端面与对接设备的安装面锁合，实现两根异径轴的扭矩传递与同轴定位，省去了双侧轴伸对齐、键槽配做的复杂工序，

　　非常适合老旧设备改造、非标工位拼接时的快速轴系对接场景。设计阶段首先要明确安装边界条件，法兰盘的外径需要匹配对接设备的安装端面预留空间，不能超出设备端盖的轮廓范围，避免与周边的护罩、导辊构件产生运动干涉；法兰盘的厚度需要根据传递扭矩的大小核算，保证螺栓锁合后法兰面不会出现翘曲变形，通常在贴纸机这类轻载传动场景下，法兰厚度取筒体壁厚的1.5-2倍即可满足刚度要求，不需要额外做加强筋结构，减少加工时的材料去除量。上部筒体的开槽设计是整个结构的核心，沿筒体轴向开设的通槽让筒体具备一定的弹性变形量，当内孔穿入待连接的轴端后，不需要额外加工键槽，依靠螺栓锁紧时筒体的收缩变形即可抱紧轴面，传递贴纸机牵引、送标工位所需的扭矩，

　　这种无键连接的方式不会对原有设备的轴面造成键槽加工损伤，也适配不同公差带的旧轴安装，哪怕轴面存在轻微的磨损锈蚀，只要尺寸偏差在筒体的弹性变形范围内，都可以实现可靠抱紧。筒体的高度需要匹配对接轴的插入深度，通常要保证轴端插入筒体的长度不小于筒体内径的1.2倍，避免抱紧长度不足导致轴连接出现偏摆，对于贴纸机这类运行转速不超过300rpm的轻载设备，这个插入深度完全可以满足传动稳定性要求，不会出现轴端晃动导致的贴标褶皱、走位偏移问题。在实际应用中，这类轴套还可以适配不同的轴连接场景，比如当设备需要外接额外的编码器、阻尼轮等附件时，不需要破坏原有设备的轴系结构，只需要将该轴套通过法兰固定在设备端面上，筒体抱紧原有输出轴，

　　即可在轴套的外伸端拓展安装附件，大幅降低非标改造的加工成本。结构细节上，筒体顶端的缺口是为了避让轴端的卡簧、紧定螺钉等原有轴上零件，避免安装时出现顶死、无法插到底的问题；法兰盘与筒体的衔接处做了小圆弧过渡，避免应力集中导致长期运行后衔接处出现开裂，毕竟贴纸机虽然是轻载设备，但长期启停的交变载荷还是会在直角衔接处产生应力集中隐患。从安装流程来看，现场装配时不需要复杂的工装，首先将法兰盘对齐对接设备的安装孔位，用螺栓预紧法兰，再将待连接的轴插入筒体内部，调整同轴度后逐步锁合法兰螺栓，筒体受法兰端面的压紧力会沿开槽处缓慢收缩，均匀抱紧轴面，整个安装过程不超过15分钟，相比传统的焊接轴座、配做联轴器的方式，安装效率提升数倍，也方便后期设备拆解维护，不需要切割、破坏原有设备结构。需要注意的是，这类轴套仅适用于轻载、低转速的轴系对接场景，对于重载、高转速的传动场景，还是需要选用带键连接的刚性联轴器，但在贴纸机、小型包装设备的工位拼接、老旧设备改造场景下，这种结构的实用性远高于标准联轴器，因为标准联轴器往往需要双侧轴伸都满足尺寸要求，而现场改造时经常遇到一侧设备没有外伸轴、只有安装端面的情况，这种单法兰抱紧式轴套刚好填补了这类场景的应用空白。
