艾默生ENARDO法兰连接管道阻火装置

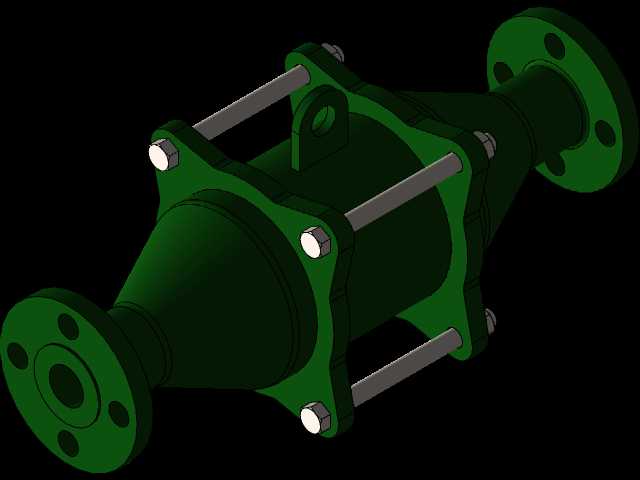

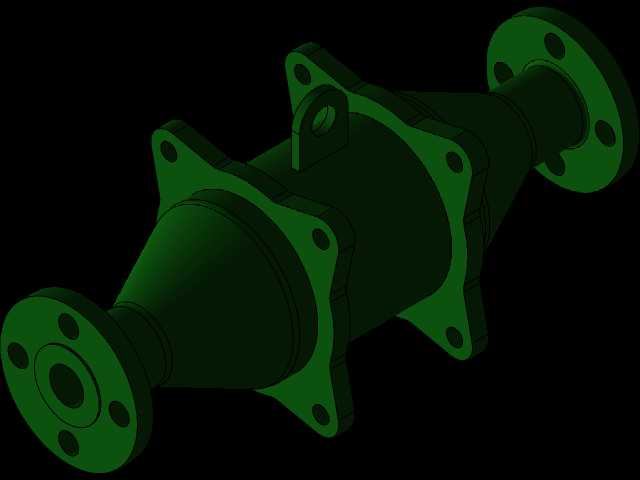

　　在石化、油气储运、精细化工等存在易燃易爆气体输送的工况场景中，管道阻火装置是阻断火焰沿管路传播、避免燃爆事故蔓延的核心安全附件，本次呈现的这款阻火结构，采用对称锥段过渡的直通式壳体设计，两端配置标准ANSI 150磅级法兰接口，可直接匹配同压力等级的工业工艺管道，无需额外制作过渡转接件，安装时仅需对齐法兰螺栓孔、加装适配密封垫片后按对角顺序拧紧螺栓即可完成装配，安装边界需预留足够的轴向操作空间，便于后期对阻火芯组件进行抽拉检修。从结构设计逻辑来看，该阻火器的壳体采用分体式拼接结构，通过四根均布的长拉杆配合六角锁紧螺母实现两端锥壳与中间阻火芯仓的紧固密封，这种设计的核心考量是后期维护时无需将整个装置从管路上切割拆除，

　　仅需松开拉杆螺母即可拆分壳体，取出内部的阻火芯件进行清洗或更换，大幅降低运维阶段的停机时间与施工成本。壳体上集成的吊耳结构，是针对大口径阻火器安装时的吊装需求设计，可直接通过卸扣连接吊装带，避免吊装过程中绳索捆绑法兰密封面造成磕碰损伤，保障密封面的平面度满足安装要求。两端的锥段过渡结构并非单纯的外形设计，其核心作用是实现管道通径到阻火芯仓通径的平滑过渡，降低介质流经阻火器时的局部阻力损失，减少管路系统的压损，尤其适用于对输送压降有严格要求的低压燃气输送、油气回收等工况。中间的阻火芯仓为等径直筒结构，内部可适配波纹板式阻火元件，利用冷态金属壁面快速淬熄火焰的原理，将传播中的火焰温度瞬间降至燃点以下，实现阻火功能，

　　同时保证正常输送工况下介质的顺畅流通。从安装适配性来看，两端法兰的螺栓孔采用标准均布设计，密封面为突面结构，可适配缠绕垫、金属包覆垫等多种常用工业密封垫片，适用的介质温度范围可覆盖常规易燃易爆气体的输送工况，安装时需注意阻火器上标注的介质流向标识，不可反向安装，否则会大幅提升阻火失效的风险。在实际工程选型中，这类阻火器通常安装在储罐的呼吸阀前端、输送易燃易爆介质的管道分支处、明火设备的进气管道端等位置，用于阻止外部火焰倒窜进入储罐或管道内部，也可阻止管道内部的燃爆火焰向相邻工段传播。结构设计阶段充分考虑了不同工况的兼容性，壳体材质可根据输送介质的腐蚀特性选用碳钢、不锈钢等不同金属材料，

　　阻火芯的间隙尺寸可根据对应介质的MESG值进行匹配调整，确保对不同组别爆炸性气体的阻火效能。该结构的三维建模过程中，对法兰密封面的粗糙度、拉杆的预紧行程、阻火芯与仓体的配合间隙都做了精准的参数化还原，可直接用于管路系统的装配干涉检查、支吊架载荷计算、运维操作空间模拟等工程场景，帮助设计人员在项目设计阶段提前验证阻火器与周边管道、阀门、支架的安装兼容性，避免现场施工时出现安装空间不足、法兰对接错位等问题。日常运维过程中，该结构的分体式设计可让运维人员无需动用动火作业即可完成阻火芯的检查更换，对于连续生产的化工装置而言，这种快拆结构能有效缩短检修窗口期，降低运维作业的安全风险。
