多色Rogan RB型设备调节小旋钮结构

　　这类小旋钮主要面向电子测试设备、模块化合成器、工业控制面板的调节场景，适配常见的9mm规格电位器轴体，日常操作中承担参数微调、档位切换的交互功能，是操作人员与设备内部电路之间最直接的操作媒介。从实际使用反馈来看，这类旋钮的滚花外表面设计，能在操作人员戴薄劳保手套或者手上沾有少量粉尘的工况下，依然提供足够的旋转摩擦力，避免调节时打滑，尤其适合车间现场的设备调试、实验室仪器参数校准这类需要精准微调的场景。

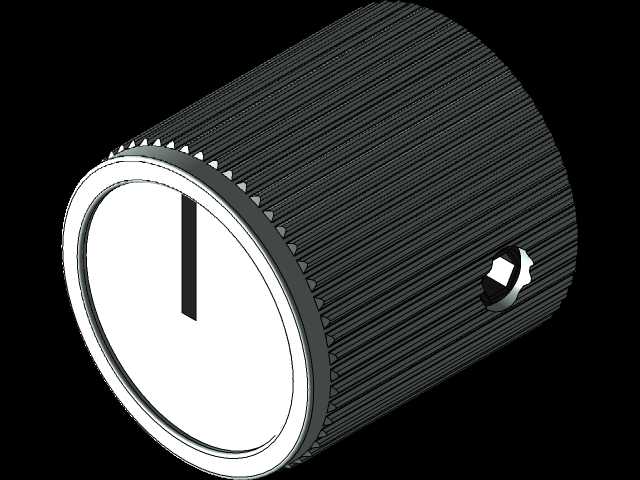

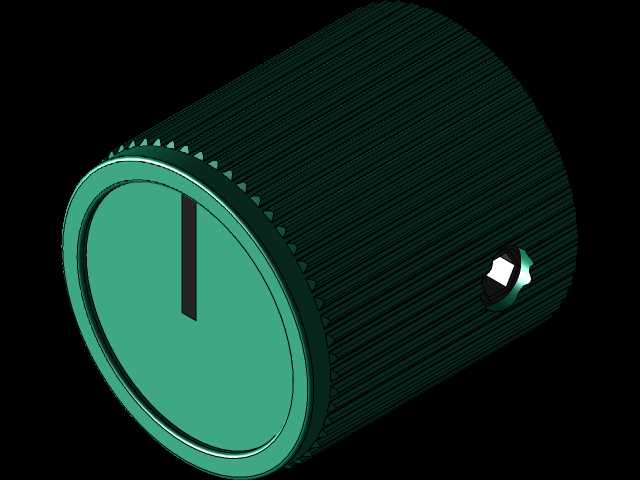

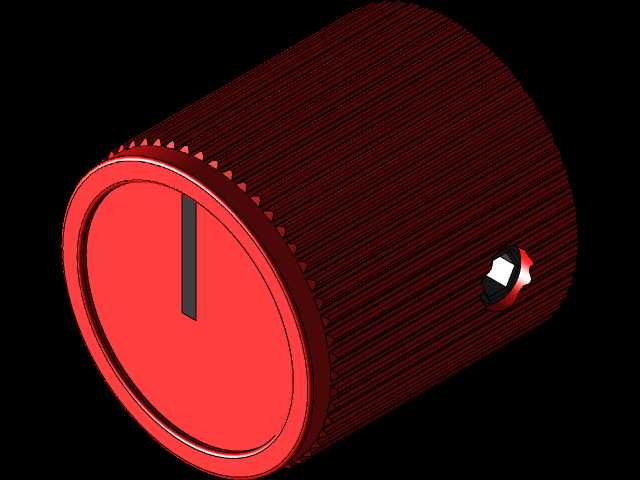

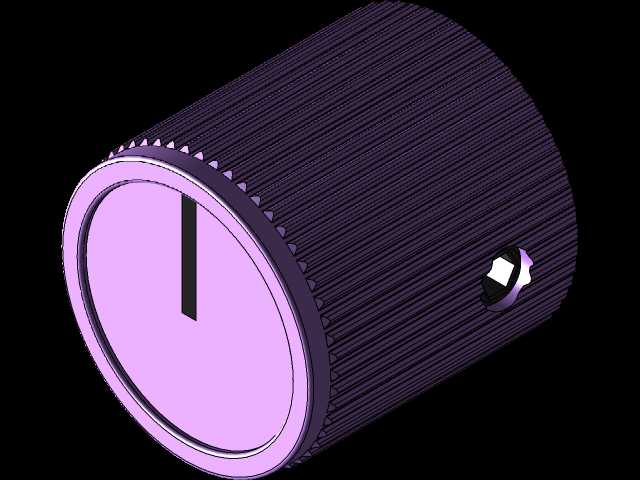

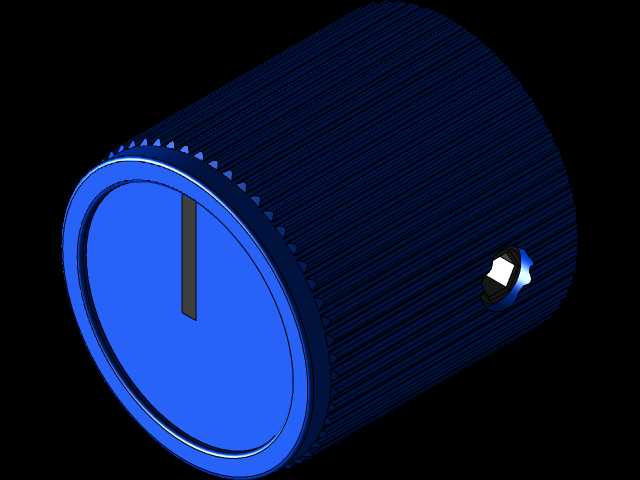

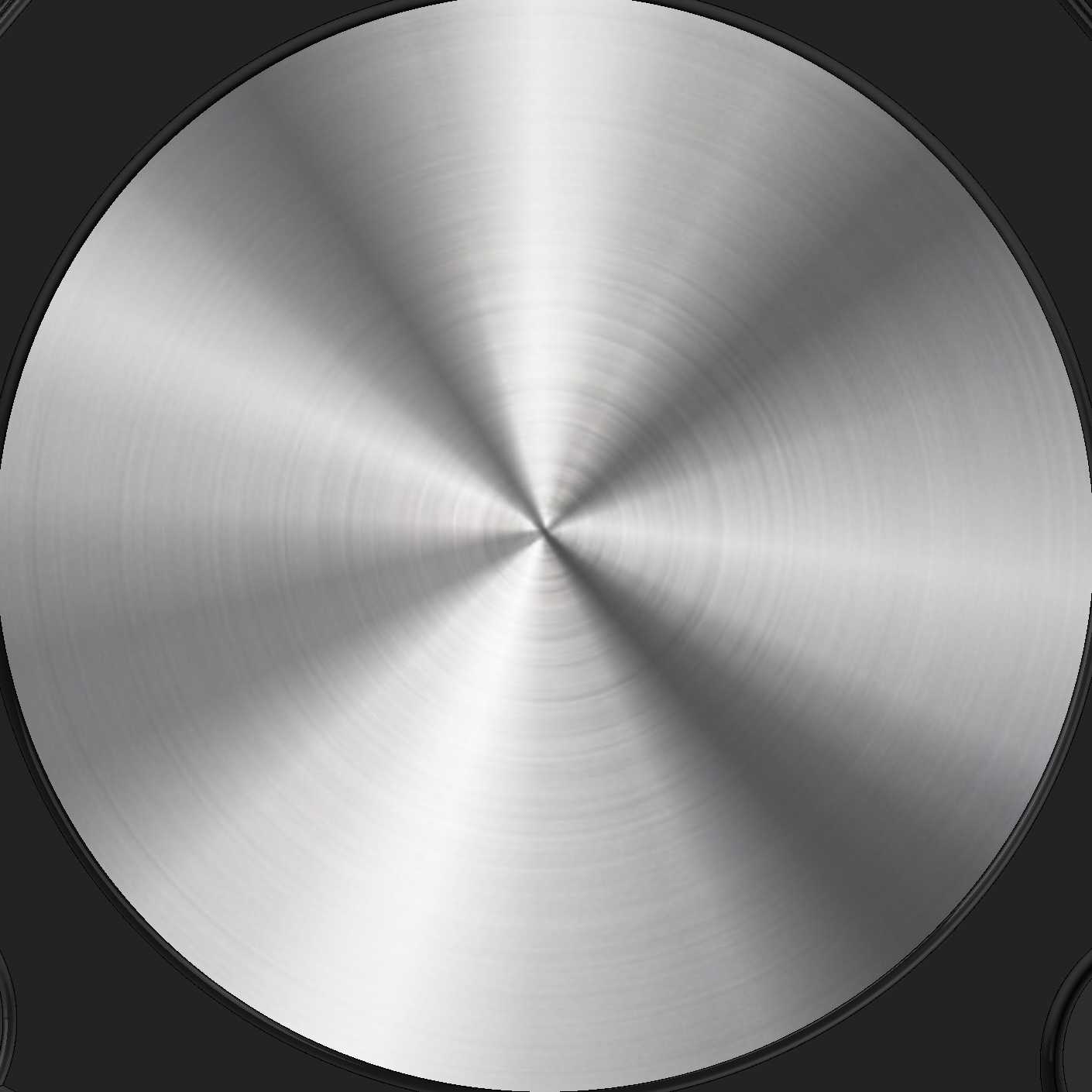

　　结构设计上，旋钮主体采用ABS塑料注塑成型，表面做了竖向直纹滚花处理，滚花的齿距经过反复调校，既不会因为齿距过密导致积灰难以清理，也不会因为齿距过大减少接触摩擦力。旋钮顶端嵌入了金属质感的指示片，指示片的平直边精准对应旋钮的旋转角度基准，安装后能清晰指向面板上的刻度标识，方便操作人员快速识别当前参数档位。内部的安装结构采用衬套加紧定螺钉的固定方式，区别于常见的顶丝直接接触电位器轴的设计，衬套能均匀包裹电位器的6.35mm轴径，避免长期旋转调节后轴体被顶丝压出凹痕，导致旋钮松动打滑；紧定螺钉采用内六角规格，相比一字或十字槽的螺钉，内六角槽能承受更大的拧紧力矩，多次拆装也不会出现槽口滑牙的问题，不过安装时需要配套小号内六角扳手，这一点在结构设计时已经做了适配，旋钮侧壁的螺钉孔位置刚好预留了扳手操作的空间，不需要额外抬起旋钮就能完成拧紧操作。

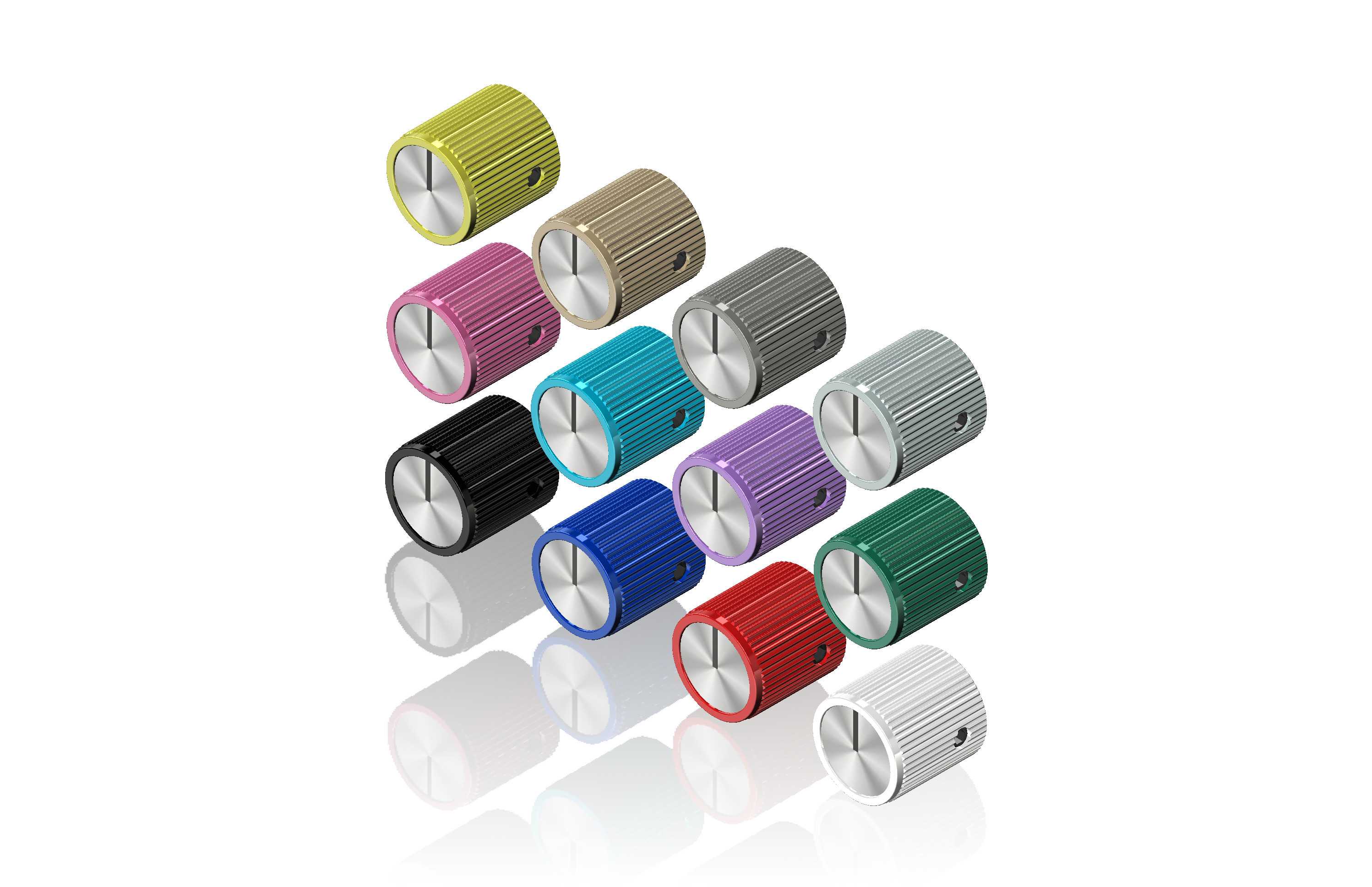

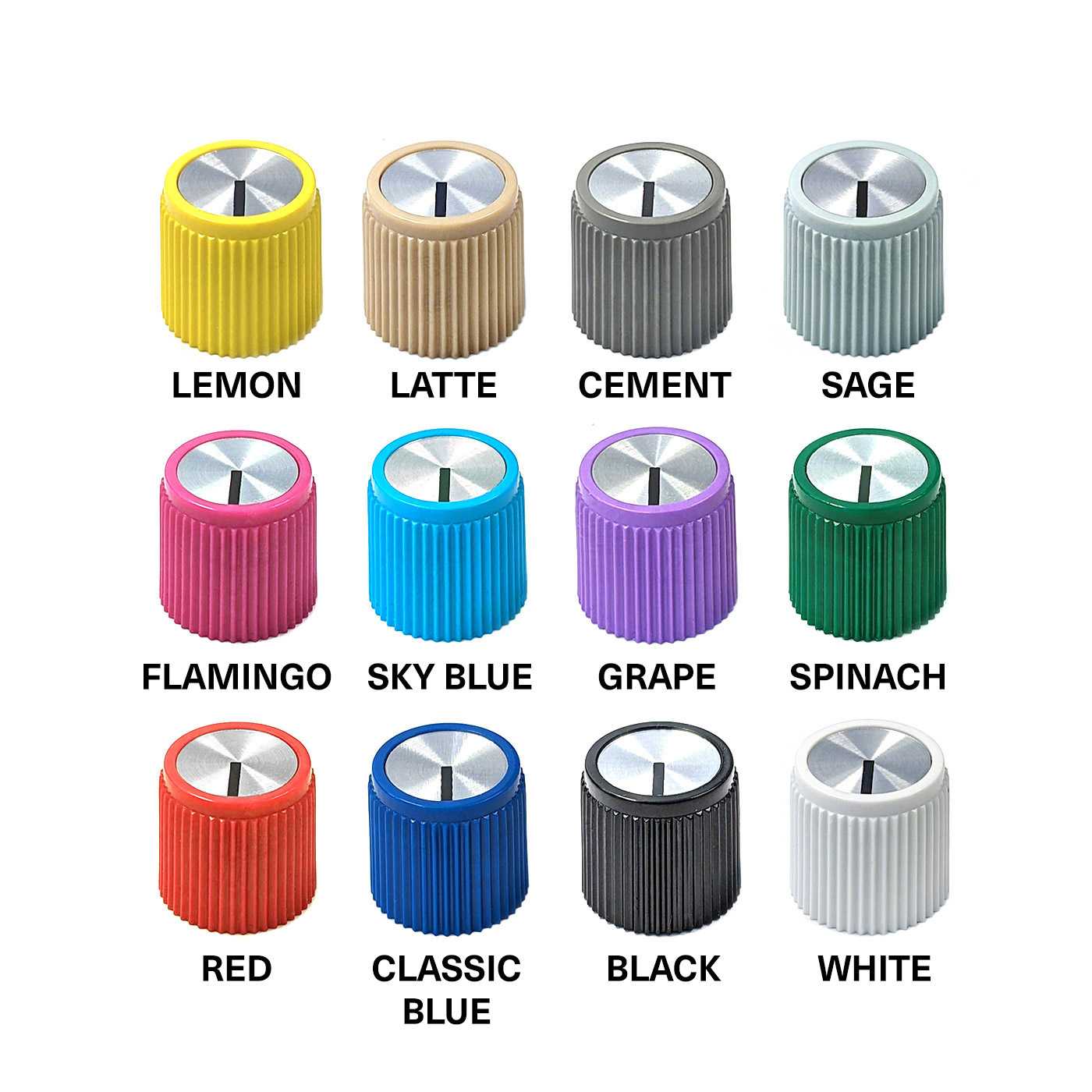

　　安装边界方面，旋钮的整体外径控制在适合单指操作的尺寸，高度与直径比例经过人机工程校核，单指旋转时不会因为旋钮过薄导致手指硌痛，也不会因为过高导致面板安装后突出过多，容易被意外碰撞导致参数偏移。安装时需要注意，电位器轴伸出面板的长度要匹配旋钮内部的衬套深度，过短会导致固定螺钉无法有效锁紧轴体，过长则会顶到旋钮内部的顶端，导致旋钮无法完全贴合面板表面，留下缝隙积灰。不同颜色的旋钮可以在同一块控制面板上做功能区分，比如红色对应紧急调节参数、蓝色对应增益调节、绿色对应输出参数调节，操作人员不需要仔细看面板文字标识，仅凭颜色就能快速找到对应的调节控件，大幅降低多旋钮面板的误操作概率。

　　从结构建模的角度来看，这类旋钮的建模重点在于滚花特征的阵列精度，以及内部衬套与紧定螺钉孔的同轴度控制，滚花的竖向条纹要保证均匀分布，否则旋转时的触感会出现不均匀的卡顿感；顶端的指示片与旋钮主体的配合要做小间隙过盈配合，避免长期使用后指示片松动脱落。另外，旋钮底部做了微小的倒角处理，安装贴合面板时不会因为面板表面的微小不平整出现翘边，旋转时也不会刮花面板表面的喷涂层或标识层。这类旋钮的适配性很强，除了常见的合成器设备，也可以用在小型电源设备、信号发生器、桌面型测试仪器的面板上，只要轴径匹配的电位器、波段开关都能适配安装，不需要额外做结构修改。
