CA6140机床用异形铰接安装支架结构

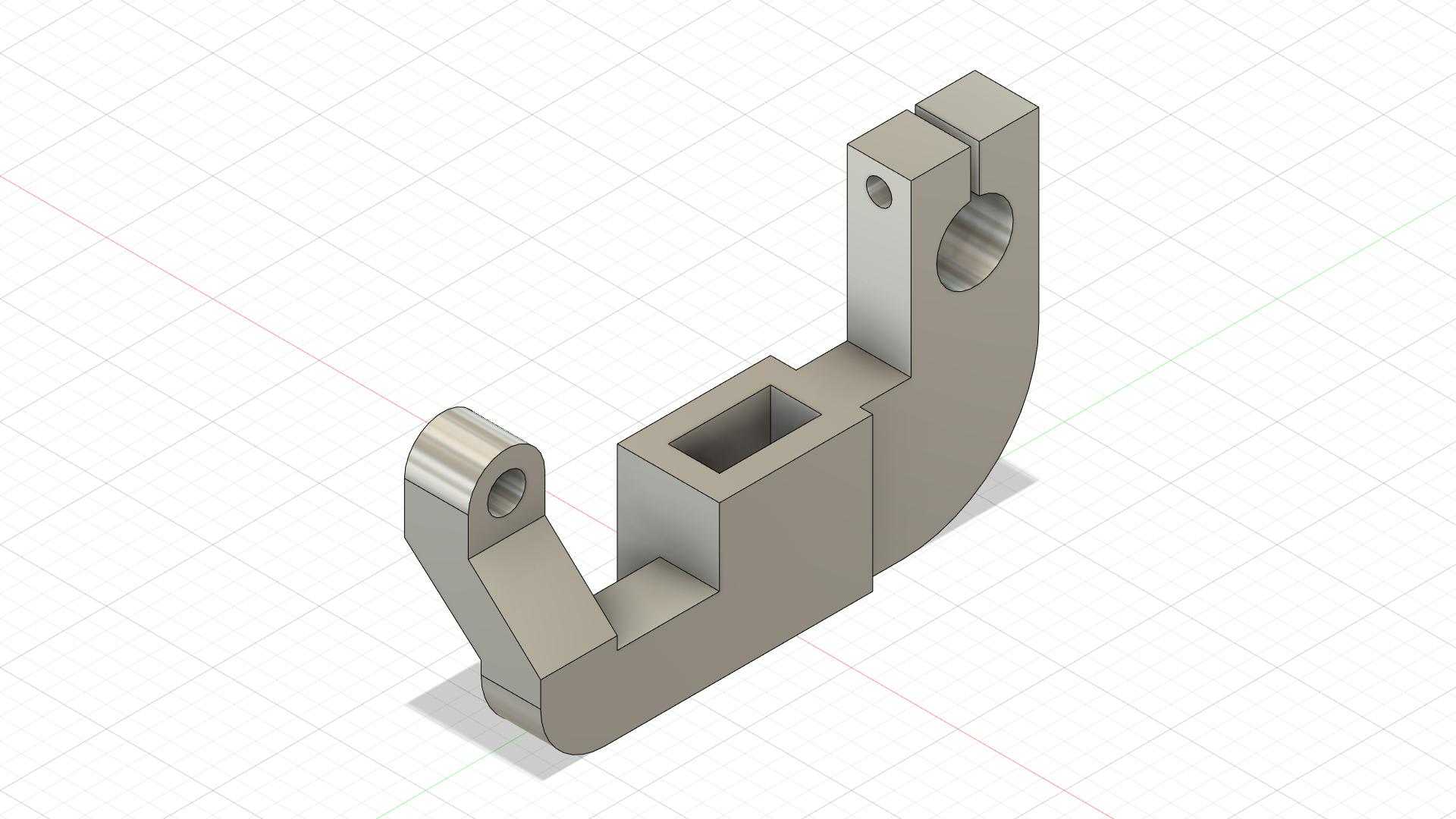

　　这款支架构件主要适配CA6140系列普通车床的内部传动与执行机构安装场景，在车床溜板箱、进给机构的辅助定位环节承担铰接支撑与位置约束作用，实际装机时可作为拨叉联动组件的中间承载件，抵消传动过程中产生的径向偏载，避免连杆机构运动时出现卡滞或窜动问题。从结构设计逻辑来看，构件整体采用一体化折弯式异形构型，没有多余的拼接焊缝，完全依靠CNC铣削加工成型，材料选型默认采用45号调质钢，装机后可承受长期往复运动带来的交变载荷，不会出现应力集中导致的断裂变形。构件上端设置叉形铰接耳座，耳座中心加工有同轴度公差控制在0.02mm以内的销孔，用于和车床进给拉杆的销轴配合，耳座开口宽度严格匹配配套拉杆的端部厚度，

　　装配时无需额外加装调整垫片即可保证铰接间隙在0.01-0.03mm的合理区间，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现运动卡涩。中部的方形沉槽是定位安装基准，沉槽的侧壁与底面垂直度公差控制在0.02mm/100mm，装配时可直接卡入床身对应位置的定位凸台，依靠槽面配合完成X、Y两个方向的自由度约束，沉槽深度经过精确计算，安装后构件上表面与床身安装面的高度差控制在0.05mm以内，不需要后续配磨调整即可满足装配精度要求。下端的斜向支臂末端同样设置铰接孔，用于连接复位弹簧或者联动拨杆，支臂的弧形过渡段采用大圆角设计，圆角半径不小于5mm，可有效分散运动过程中支臂承受的弯曲应力，避免长期受载后在转角位置出现疲劳裂纹。

　　从安装边界尺寸来看，构件整体高度控制在120mm以内，最大宽度不超过60mm，安装时占用的床身空间极小，不会和周边的齿轮、轴系零件产生运动干涉，两个铰接孔的中心距严格匹配CA6140车床对应机构的连杆传动比要求，装配后可保证进给机构的行程误差控制在允许范围内，不会出现进给量不准或者空程过大的问题。设计过程中特意将所有安装孔的孔口都做了0.5mm的倒角处理，既可以去除加工毛刺，也能在装配销轴时起到导向作用，降低装配难度。构件的非配合面全部采用喷砂氧化处理，配合面保留磨削加工后的表面粗糙度，粗糙度Ra值控制在1.6μm，既可以保证配合面的耐磨性能，也能提升非配合面的防锈能力，适应车床车间多切削液、多油污的工作环境。实际使用过程中，

　　这款支架不需要额外的润滑维护，依靠铰接位置自带的储油间隙即可留存润滑脂，长期运行也不会出现异常磨损，替换原有老旧支架时可直接互换，不需要对床身安装位置做二次加工，大幅降低设备维修的工时成本。在建模过程中，所有特征的尺寸链都经过闭环校核，关键配合尺寸的公差带完全符合机床零件的设计规范，不存在过定位或者欠约束的结构问题，加工时可直接按照三维模型编制CNC加工程序，不需要额外补充二维图纸的尺寸标注即可完成合格零件的生产。
