CA6140机床拨叉式支撑传动构件

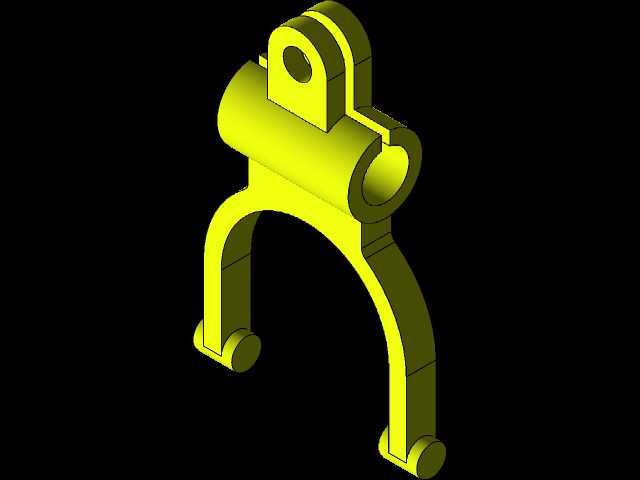

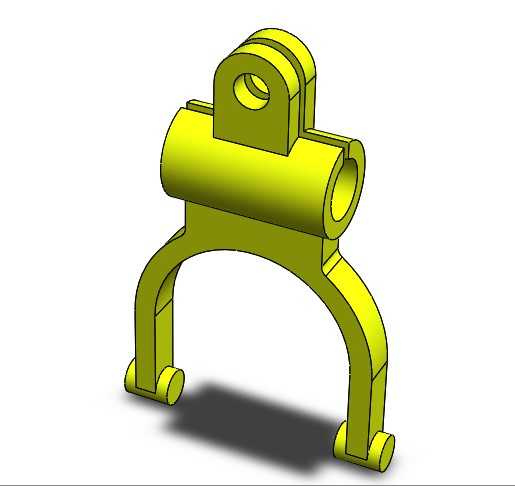

　　该构件属于CA6140普通车床的换挡操纵系统核心执行件，也就是车间里常说的拨叉类支撑件，日常在机床主轴箱、进给箱的滑移齿轮换挡工位上承担动力传递与位置切换的作用，实际工况下需要承受换挡时的轴向推力、齿轮啮合带来的径向振动，长期运行不能出现塑性变形或者卡位故障。从结构设计逻辑来看，整个构件采用一体化铸造成型后再做机加工的工艺路线，主体的横向筒身是滑移支撑的核心，内孔精度要求达到H7级，装配时会套在箱体内的固定光轴上，作为整个拨叉往复滑动的导向基准，筒身的轴向长度需要匹配箱体内相邻两个挡位齿轮的滑移行程，设计时要预留0.5-1mm的轴向窜动间隙，避免热胀冷缩后出现卡滞。筒身上方的双耳铰接座是动力输入接口，两个耳片的同轴度要求控制在0.

　　02mm以内，装配时会和操纵机构的拉杆销接，承接来自手柄或者液压换挡机构的摆动力，耳片中间的销孔需要做淬火处理，表面硬度达到HRC45-50，减少长期铰接转动带来的磨损，避免换挡间隙过大导致的挡位不准、脱挡问题。下方的弧形叉臂是功能执行部分，弧度设计完全匹配对应滑移齿轮的拨叉槽轮廓，两个叉脚的端面需要和齿轮槽的侧面完全贴合，接触面积不低于80%，换挡时的推力会均匀作用在齿轮槽两侧，不会出现偏载导致的齿轮歪斜、啮合异响问题；叉脚末端的小圆柱凸台是限位结构，装配后会卡入齿轮槽的环形凹槽内，既可以传递轴向推力，又能在齿轮转动时和拨叉本体形成滑动摩擦副，凸台的外圆粗糙度要求达到Ra1.6，减少转动时的摩擦阻力，降低磨损速率。从安装边界来看，

　　整个构件的最大外廓宽度要小于主轴箱对应安装腔的内壁间距，预留至少3mm的装配调整空间，叉臂的下弧面最低点要和箱体内的润滑油液面保持合理高度，停机状态下油液刚好没过叉脚凸台的1/3位置，运行时可以通过齿轮带油实现自润滑，不需要额外添加润滑点。设计时还要做动平衡校核，整个构件的重心要落在横向筒身的轴线上，避免高速滑动时出现偏磨，筒身的壁厚设计为6mm，在满足强度要求的前提下尽可能降低构件重量，减少换挡时的操纵力，让操作手感更轻便。实际加工过程中，铸造毛坯需要先做时效处理消除内应力，避免后续机加工完成后出现变形，粗加工后要留0.3mm的精加工余量，待内孔、铰接孔、叉脚端面这些关键配合面精加工完成后，还要做发黑处理提升防锈能力，

　　适配机床箱体内的油雾工作环境。这类拨叉构件的失效形式大多是耳片销孔磨损、叉脚端面磨偏、筒身内孔拉毛，设计时的公差匹配、材料选型、热处理工艺都会直接影响整个换挡机构的使用寿命，建模过程中需要严格核对各个配合面的尺寸公差、形位公差，不能只做外形建模忽略装配基准的精度要求，否则生成的工程图无法直接用于实际生产加工。
