CA6140机床用Sachist支撑固定支架结构

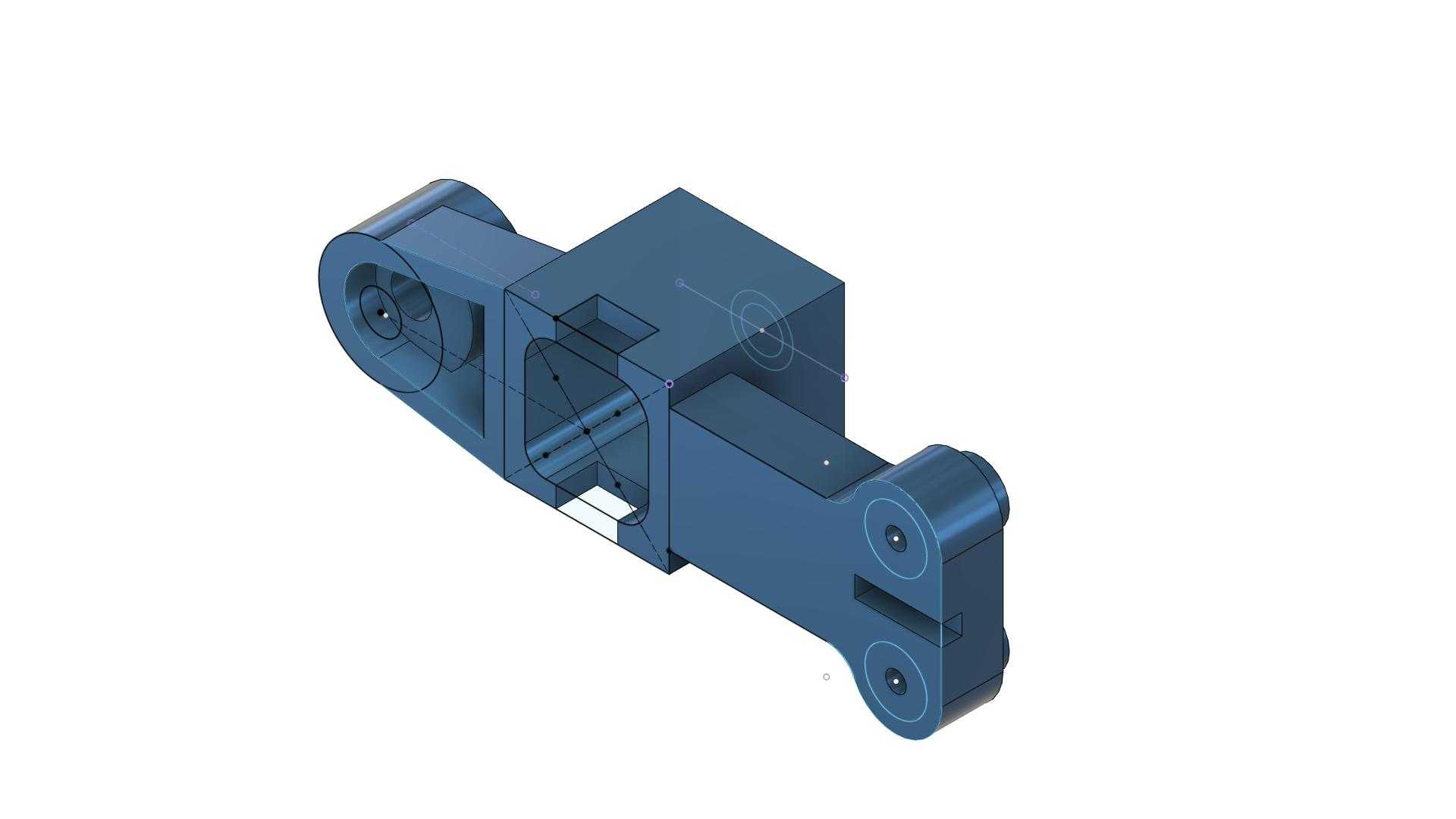

　　这款支架属于CA6140普通车床的配套支撑构件，主要承担车床运行过程中对应功能部件的承载、定位与连接作用，在车床的进给系统侧部安装位使用，能够抵消部件运行时产生的径向与轴向窜动，保障相关传动组件的运行同轴度，避免长期运行出现的位置偏移影响加工精度。从结构设计来看，该支架采用一体化铸钢基体加工成型，整体为不对称异形布局，左侧延伸出带同轴通孔的铰接耳座，孔内预留了轴承安装位与挡圈卡槽，可直接与配套的销轴、滚动轴承配合实现铰接连接，耳座外侧设计有沉头孔位，用于安装端盖实现轴承的轴向定位，防止润滑脂泄漏与外界粉尘进入配合面。支架中部为箱型承力主体，内部做了局部掏空处理，在保证整体结构刚性的前提下降低了构件自重，避免增加车床床身的额外负载，

　　主体侧面预留了多个螺纹安装孔，可用于固定相关的管线夹、传感器支架等附属配件，孔位的位置公差控制在0.02mm以内，保证附属部件安装后的位置精度。右侧为双平行耳板结构，两个耳板上的同轴通孔与左侧铰接孔保持平行度公差0.015mm的精度要求，耳板端面做了铣平处理，可与配套的连接件端面完全贴合，保证连接后的接触刚度，避免受力时出现应力集中导致的耳板变形。从安装边界来看，该支架的底部安装面为经过精磨的平面，平面度公差0.01mm，安装时通过四个内六角螺栓固定在车床床身的预留安装凸台上，安装面与床身凸台之间可根据实际装配需求调整0.01-0.05mm的紫铜垫片，来补偿床身铸造带来的平面度误差，

　　保证支架安装后各铰接孔的轴线与床身导轨的平行度符合装配要求。在实际使用场景中，该支架承担的负载主要来自传动部件运行时的交变冲击力，因此在结构设计时对各转角位置都做了R3-R5的圆角过渡处理，避免应力集中导致的构件开裂，同时在受力较大的耳板与主体连接位置增加了加强筋结构，筋板厚度为8mm，与主体、耳板采用一体化加工成型，不存在焊接带来的应力变形问题。设计过程中充分考虑了车床的维护便利性，支架上的所有安装孔都设计为通孔或者带足够操作空间的螺纹孔，日常维护时不需要拆卸支架主体即可完成内部轴承的润滑、销轴的更换等操作，同时支架的外表面做了发黑处理，能够抵御车床加工环境中的切削液、润滑油腐蚀，延长构件的使用寿命。在建模过程中，

　　所有配合面的尺寸公差、形位公差都严格按照CA6140车床的原厂装配要求设定，各安装孔的位置尺寸与原厂零件保持完全互换，不需要二次加工即可直接替换原厂损坏的支架构件，对于设备维修、备件生产来说能够直接提供准确的尺寸参考，避免测绘带来的尺寸误差影响装配精度。
