工业除砂器承载支撑钢架平台

　　这套承载钢架主要配套工矿除砂工序的成套除砂设备使用，现场多布置在选矿、砂石骨料加工、泥浆固控、盾构出渣处理这类需要对含固流体做旋流分级、砂水分离的工位，整套平台并非独立作业设备，核心作用是为多台并排布设的旋流除砂单元、管路阀组、进料分配管线提供统一的高位安装基准，让除砂器的排砂口、溢流口能够预留出足够的高差，依靠重力完成沉砂外排与上清液回流，省去额外搭建混凝土支墩的现场施工量。

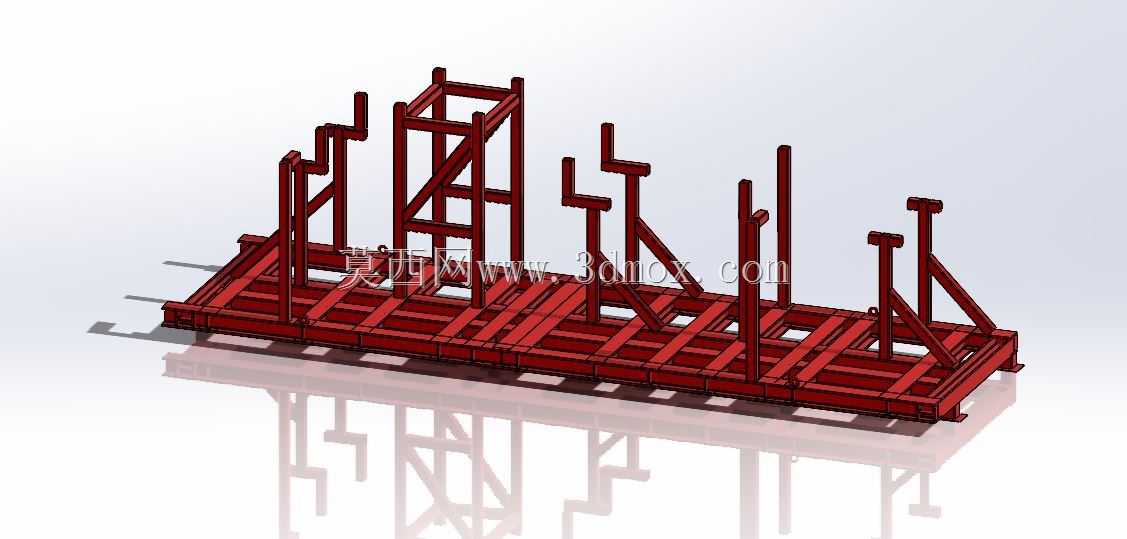

　　从结构设计逻辑来看，底座采用通长型钢拼接的格栅式框架，主梁沿设备长度方向通长布置，次梁按照每台除砂器的安装点位横向排布，所有节点采用满焊连接，框架底部预留整排安装地脚板，现场就位后可直接通过膨胀螺栓固定在硬化地坪上，不需要二次浇筑基础。底座上方的立式支撑立柱并非统一高度，而是顺着每台除砂器的筒体外形、进料管走向、操作维护空间做差异化排布：高立柱对应筒体上部的吊挂固定点位，矮立柱对应筒体中部的抱箍安装位，斜向支撑筋全部布置在立柱受侧向推力的一侧，抵消含砂流体高速进入旋流筒时产生的持续振动与水平冲击力，避免长期运行后立柱出现偏摆变形。

　　建模过程中首先锁定的是安装边界：平台整体为长条形布局，长度方向适配多台除砂器一字排开的布设间距，宽度方向完全覆盖筒体最大外径加上两侧操作通道的预留尺寸，底座离地高度刻意抬高，保证下方排砂口可以直接对接输砂皮带或者集砂斗，不会出现排料磕碰。所有支撑立柱的顶端安装孔位完全匹配除砂器筒体自带的安装耳座，抱箍位置预留了管线穿过的空隙，侧面留出的空档可以直接铺设进料总管、溢流回流管，不需要在现场额外切割支架避让管路。

　　框架选材全部采用标准热轧型钢，焊接后整体做除锈涂漆处理，红色防腐面层可以适配车间高湿、带砂尘的恶劣工况，结构校核时重点验算底座的均布承载能力，保证满负荷运行时框架挠度控制在允许范围内，即使多台除砂器同时带料运行，也不会出现平台晃动、管路错位的问题，侧面预留的吊装点位也方便整套平台在车间预制完成后整体转运到现场吊装就位。
