多辐条镂空乘用车铝合金轮毂结构设计

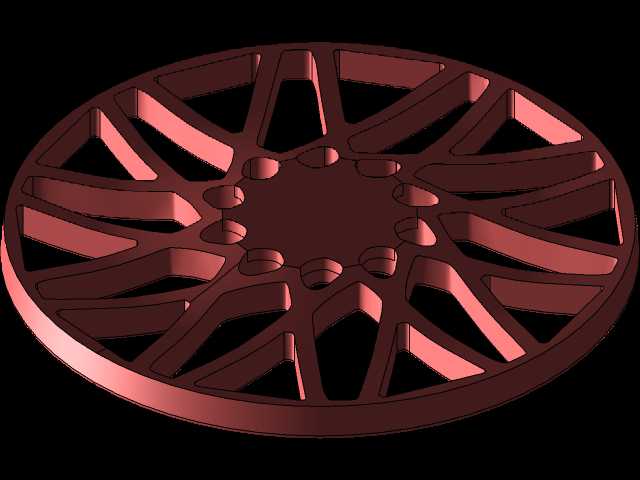

　　这款轮毂结构的设计，首先要匹配乘用车日常行驶的全场景载荷需求，不管是城市铺装路面的高频小幅颠簸，还是非铺装路面的瞬时冲击载荷，都要在结构强度上留足安全余量。从结构布局来看，采用了不等宽多辐条放射式排布，辐条从中心安装盘位置向外缘轮辋平滑过渡，每根辐条的截面做了渐变式加厚处理，靠近中心安装座的位置辐条厚度更大，能更好地分散轮毂螺栓传递来的车身载荷，靠近轮辋的位置辐条适当收窄，在保证支撑强度的同时降低整体转动惯量，提升车辆加速、制动过程中的响应速度。

　　中心安装区域预留了标准的螺栓孔位凸台，凸台位置做了局部加厚设计，避免螺栓锁紧时应力集中导致的安装面变形，安装面的平面度公差需要控制在0.05mm以内，保证轮毂和车轴法兰盘贴合紧密，高速行驶时不会出现偏摆抖动的问题。轮辋部分采用了标准的深槽式结构，适配常规的真空轮胎安装，轮缘位置做了凸起的加强筋，既能在轮胎充气时起到定位作用，也能在车辆发生侧倾、轮胎受到侧向挤压时，避免轮胎从轮辋上滑脱，提升行驶安全性。

　　镂空的辐条间隙不是单纯为了造型设计，每一处镂空的轮廓都做了圆弧过渡处理，没有尖锐的内角，从根源上减少应力集中点，避免长期交变载荷下出现疲劳裂纹。同时这种大间隙的镂空结构，能给制动系统留出足够的通风空间，车辆连续制动时，刹车盘、刹车片产生的热量可以顺着辐条间隙快速散出，避免制动系统热衰减，提升长下坡、频繁制动场景下的行车安全。

　　从安装边界来看，这款轮毂的中心孔直径、螺栓孔节圆直径都适配主流紧凑型乘用车的车轴参数，偏距设置兼顾了轮距宽度和转向拉杆的运动间隙，打满方向时轮胎和轮拱内衬、悬架摆臂之间不会发生运动干涉。整体壁厚设计经过载荷校核，在满足1.6倍额定载荷的强度要求前提下，尽可能削减非受力区域的材料厚度，实现轻量化目标，降低簧下质量，提升悬架的响应速度，改善车辆的操控质感和乘坐舒适性。

　　实际建模过程中，所有的曲面过渡都做了G2连续处理，既保证后期数控加工时刀具路径平滑，不会出现突然的进给方向变化，也让铸造或锻造生产时的金属液流动更顺畅，减少内部缩孔、砂眼等铸造缺陷的产生概率。辐条背面做了下沉式的减重槽，在不影响正面结构强度的前提下，进一步降低整体重量，同时减重槽的边缘都做了倒角处理，避免生产装配过程中划伤操作人员，也减少应力集中的风险。轮辋的气门嘴安装孔位置做了局部加厚凸台，孔位边缘做了密封倒角，保证气门嘴安装后不会出现漏气问题，同时孔位的位置避开了辐条的遮挡，后期充气、检测胎压时操作更方便。

　　针对日常使用中可能遇到的路边石剐蹭问题，轮缘外侧做了加厚的防擦边设计，轻微剐蹭不会损伤轮辋的主体密封结构，也不会影响轮胎的气密性，降低日常使用的维护成本。整个轮毂的动平衡基准面设置在中心安装孔的轴线位置，加工时以中心孔和安装面为定位基准，保证成品的动平衡量控制在行业标准范围内，高速行驶时不会出现方向盘抖动的问题。
