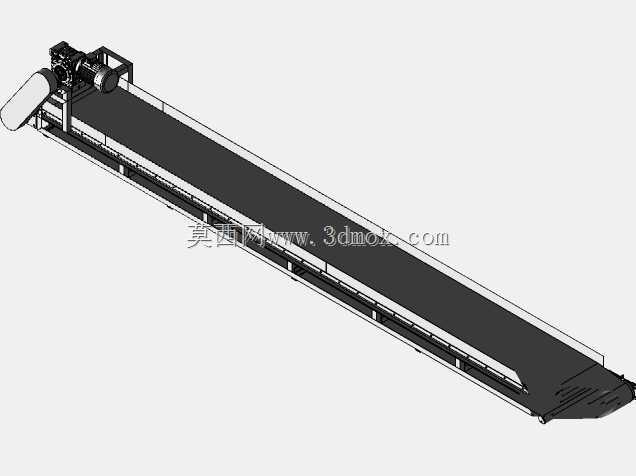

600mm带宽水平平面皮带输送设备结构

　　这款水平布置的平面皮带输送结构，核心输送面皮带宽度设定为600mm，适配多数常规散料、箱装件、工装托盘的输送需求，在轻工装配、五金加工、包装分拣、食品原料转运等车间场景中，可作为产线衔接段、工序间物料传递载体、成品下线输送通道使用，也可单独作为短距离物料转运设备布置在仓储分拣区域。从结构设计逻辑来看，驱动端采用集成式驱动单元布置在设备头部，电机与减速机构直接配套驱动辊筒，省去了复杂的链传动冗余结构，既压缩了设备端部的安装占用空间，也减少了后续运维过程中传动件的维护点位；张紧结构布置在设备尾部，采用螺杆调节式张紧，可在皮带长期运行出现松弛后，快速调整尾部辊筒的前后位置，保证皮带张紧度处于合理区间，避免皮带打滑、跑偏等常见运行故障。

　　设备主体框架采用标准化型材拼接成型，两侧设置连续的皮带承托边梁，沿输送长度方向间隔布置平行托辊，对上层承载皮带形成均匀支撑，避免重载工况下皮带出现中部下凹、撒料的问题；下层回程皮带同样设置配套的回程托辊，约束皮带回程段的运行轨迹，减少皮带运行过程中的摆动量。设备两侧预留了标准的安装接口，可根据实际产线需求加装侧挡板、光电传感器安装位、工件定位挡停机构、扫码设备支架等附属配件，无需对主体框架做二次打孔焊接改造，适配不同行业的定制化改造需求。安装边界方面，设备整体为水平布置结构，无需做倾斜基础处理，头部驱动端预留了电机接线与检修空间，尾部张紧端预留了调节操作空间，设备底部可配套可调脚杯或者移动脚轮，既可以做固定工位的长期布置，

　　也可以作为临时输送线快速移位搭建。从建模细节来看，各部件的装配关系完全按照实际设备的装配逻辑搭建，辊筒的轴承安装位、框架的连接孔位、驱动单元的安装配合面都做了还原，可直接用于设备方案展示、结构选型参考，也可作为同类型输送设备设计的基础模板，根据实际输送长度、负载需求调整框架长度、辊筒间距、驱动功率参数，快速衍生出不同参数的同系列输送设备结构。皮带表面采用平面设计，无防滑凸起或者挡条，适合输送底部平整的工件、包装箱以及流动性较好的散状物料，若输送倾角有调整需求，也可在该结构基础上更换防滑皮带、加装横挡条，拓展设备的适用场景。
