FPV穿越机Polar Vista摄像头安装外壳

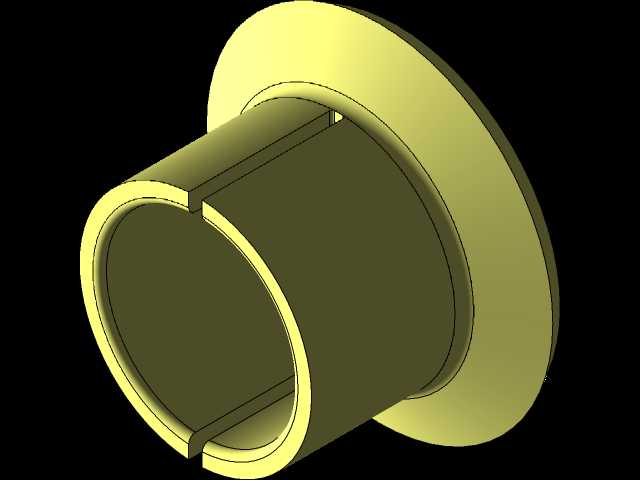

　　这款FPV摄像头安装壳体，是针对Polar Vista系列FPV摄像头定制的适配结构，主要应用在穿越机、固定翼航模、小型航拍无人机的视觉组件安装场景中，承担摄像头定位、防护、安装适配的核心作用。从实际装机需求来看，FPV飞行过程中摄像头会面临高速气流冲击、起降磕碰、飞行震动等复杂工况，壳体的结构设计完全围绕这些实际使用痛点展开。整体采用带法兰边的筒式结构，筒体部分为摄像头的容纳腔，内壁设置的轴向凸筋是定位结构，装配时摄像头顺着凸筋滑入腔体内，既可以限制摄像头周向转动，避免飞行过程中画面偏移，也能预留出摄像头与壳体壁的间隙，避免硬接触传递机臂的高频震动，减少画面果冻效应。前端的法兰边是安装定位基准，

　　法兰的外径尺寸匹配穿越机机头的安装开孔，装配时法兰边贴合机架安装面，既可以限制壳体的轴向窜动，也能遮挡安装缝隙，减少飞行时的乱流进入机身内部，降低风阻对飞行稳定性的影响。筒体尾部的开槽结构是走线让位设计，摄像头的排线可以从开槽位置引出连接飞控或图传模块，开槽的宽度刚好适配常规FPV摄像头的排线厚度，不会出现排线挤压弯折的问题，同时也能在装配时提供一定的形变余量，方便摄像头顺利装入腔体，不需要额外施加过大的压装力，避免损伤摄像头镜头或感光元件。从安装边界来看，筒体的外径控制在常规FPV摄像头的适配尺寸范围内，法兰边的厚度做了减薄处理，不会过多占用机头的前部空间，给镜头调焦、滤镜安装预留了足够的操作空间；

　　腔体内部的深度匹配摄像头的机身长度，装入后摄像头镜头端面刚好与法兰前端面齐平，既不会因为壳体突出遮挡镜头视场角，也不会因为镜头内陷导致边缘出现暗角，适配120度到160度的常规FPV广角镜头视场范围。设计过程中充分考虑了不同机架的安装兼容性，法兰边的安装孔位可以适配主流的19mm、25mm标准摄像头安装孔距，不需要额外打印转接件就能直接安装到大部分穿越机机架上。壳体的壁厚做了均匀化处理，整体壁厚保持在1.5mm左右，既保证了足够的结构强度，在发生轻微炸机时能够吸收冲击能量保护内部摄像头，也尽可能控制了零件重量，单个壳体重量控制在2g以内，不会给小型穿越机带来额外的负载负担，符合航模零件轻量化的设计要求。内壁的凸筋高度设置为0.

　　8mm，既能够起到周向定位的作用，也让摄像头与壳体壁之间形成均匀的空气间隙，在长时间飞行时，摄像头工作产生的热量可以通过间隙内的空气流通散出，避免密闭腔体内热量堆积导致摄像头过热降频或者画面噪点增加。法兰边与筒体的连接位置做了R0.5的圆角过渡，避免应力集中，在受到正面冲击时，应力可以顺着圆角分散到整个法兰面，不会出现连接位置断裂的问题。筒体尾部的开槽末端做了圆孔止裂设计，避免装配或者受冲击时开槽位置出现裂纹延伸，提升零件的抗冲击性能。从实际使用场景出发，这款壳体既可以用在竞速类穿越机上，满足高速飞行时的摄像头固定防护需求，也可以用在花飞类穿越机上，承受大动作飞行时的震动和冲击，甚至可以适配小型固定翼航模、车载FPV装置的摄像头安装需求，结构简单可靠，没有多余的冗余设计，所有结构特征都围绕实际装机的功能需求设置，没有为了外观增加不必要的异形结构，既方便注塑加工量产，也方便玩家自行3D打印制作替换件，后期维护成本低。
