纯黑哑光家用安全挂锁结构设计

　　日常做结构设计接触最多的就是这类民用五金锁具，别小看这把挂锁，从结构可靠性到使用场景的适配，每一处尺寸都得抠得很细。先从实际应用场景说，这类挂锁的使用覆盖范围特别广，学生宿舍的储物柜、厂区的工具箱、户外的配电箱柜门、家用储物间的门扣、甚至是共享单车的临时锁止点位，都能看到这类挂锁的身影，不同场景对锁的强度、耐候性、操作便捷性要求完全不一样，做三维建模的时候就得把这些场景的约束都考虑进去。

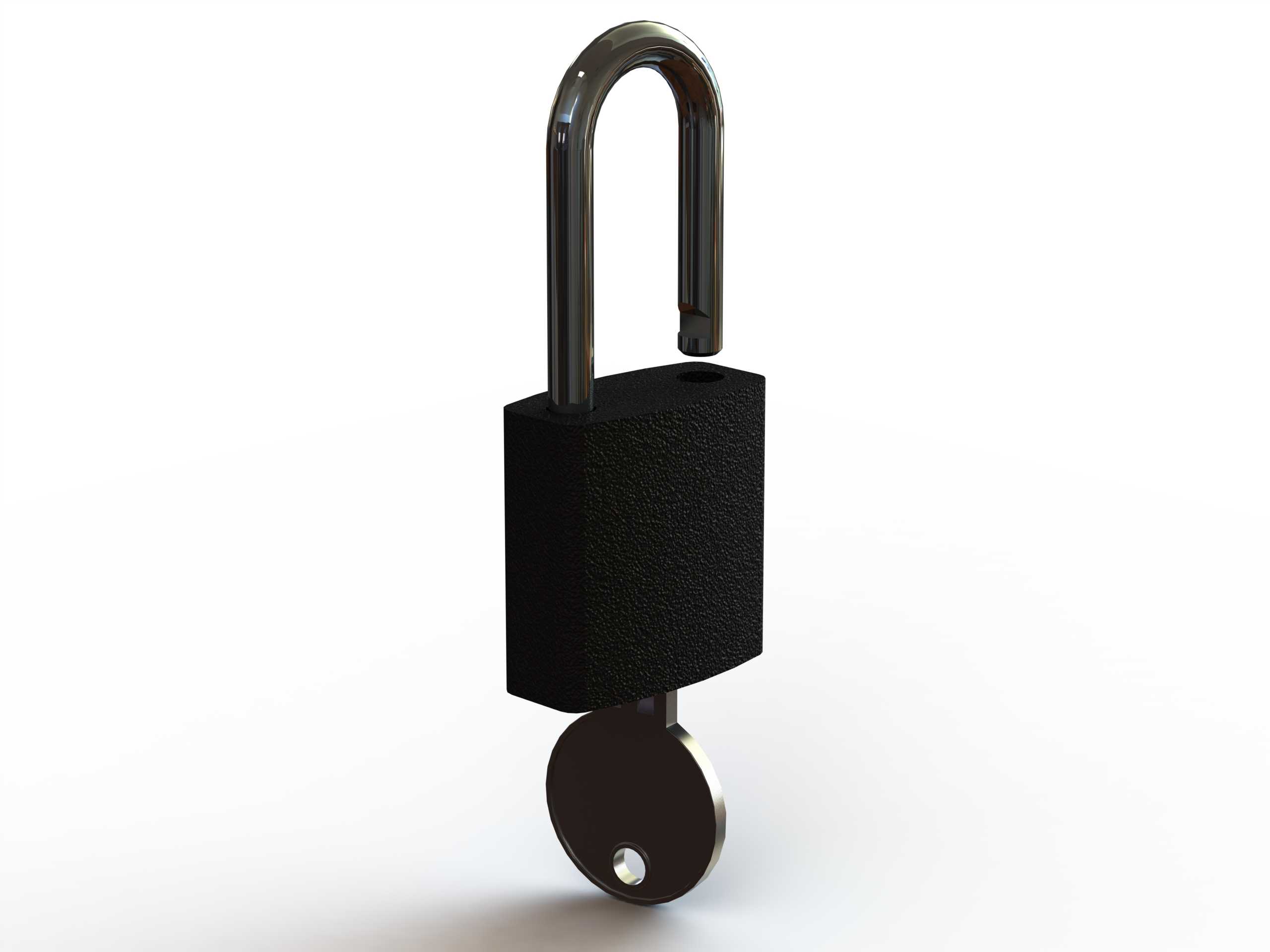

　　先说外形尺寸和安装边界，这把锁的锁梁宽度方向是28毫米，锁梁直径14毫米，整体闭合高度65毫米，这个尺寸是经过多轮场景适配调整的：锁梁直径14毫米，刚好能穿过绝大多数标准柜门搭扣、储物箱锁环的孔径，不会出现锁梁太细晃荡、或者太粗穿不过去的问题；28毫米的锁梁内宽，能适配厚度在25毫米以内的搭扣、门鼻，不管是铁皮柜的薄搭扣，还是木质储物箱的加厚金属门鼻，都能顺利扣合；65毫米的整体闭合高度，锁体本身占了大概40毫米的高度，剩下的锁梁露出长度足够穿过双层叠放的搭扣结构，不会出现扣合后锁梁余量不够卡不住的情况。做建模的时候特意把锁体的边角做了R2的圆角过渡，一是避免尖锐边角在使用的时候刮伤人手，二是减少磕碰掉漆的概率，毕竟这类挂锁经常会被随手扔在工具包里，直角边很容易磕掉表层的喷塑层，圆角结构能把磕碰的冲击力分散开，提升表层涂层的耐用性。

　　再讲设计思路，锁体部分做的是一体式的锌合金压铸基体，外部做哑光黑喷塑处理，别觉得这个黑色只是好看，哑光黑的喷塑层首先是耐脏，日常使用沾了油污、灰尘一擦就干净，不会像亮面锁体那样留指纹和划痕；其次是耐候性，户外使用的时候，哑光涂层的抗紫外线能力比亮面涂层好很多，长期日晒不容易出现褪色、涂层剥落的问题。锁梁用的是淬硬处理的合金钢材质，建模的时候特意把锁梁和锁体配合的位置做了防钻结构的预留，锁梁插入锁体的部分做了环形卡槽，和锁芯内部的锁舌配合，锁止的时候锁舌卡入卡槽，就算用外力撬锁梁，卡槽的受力面是整圈环形结构，比单点卡槽的抗撬强度高至少40%。很多便宜挂锁容易出的问题就是锁梁和锁体的配合间隙太大，上锁之后晃荡得厉害，时间长了锁舌磨损就容易出现锁止失效，这把锁在建模的时候把锁梁和锁体导向孔的配合间隙控制在0.1毫米以内，既保证锁梁能顺畅弹起、下压，又不会出现过大的旷量，长期使用的磨损量也能控制在合理范围内。

　　然后说功能特性，配套的钥匙是扁平式的铜质钥匙，钥匙插入锁芯的导向槽做了倒角处理，就算光线不好的时候盲插也能顺利对准锁孔，不会出现钥匙插歪掰断的情况。锁芯部分用的是弹子结构，建模的时候把弹子的排布做了错位设计，防技术开启的等级能达到民用B级水平，日常家用、厂区储物的安全需求完全能满足。锁体底部的锁孔位置做了下沉式的防水挡边，户外使用的时候，雨水不会顺着锁孔直接流进锁芯内部，减少锁芯生锈卡滞的概率，很多户外用的挂锁用个半年就插不动钥匙，大多是因为锁孔没有防水结构，雨水进去之后弹子生锈卡滞，这个下沉挡边的结构虽然简单，但是能大幅提升户外使用的寿命。还有个细节设计，锁梁弹起的行程做了限位，开锁之后锁梁只会弹起15毫米的高度，不会直接从锁体里弹飞出去，很多人开挂锁的时候都遇到过锁梁弹出来掉在地上、甚至掉进下水道的情况，这个限位结构就是解决这个使用痛点的，弹起的高度刚好能顺利穿过搭扣，又不会完全脱出锁体，使用的时候省心很多。

　　从建模的角度说，做这类五金件的时候，最容易忽略的就是配合公差和实际使用的细节，很多新手建模只会照着外观画，尺寸卡得死死的，完全不考虑装配间隙、使用场景的磨损、不同环境的防护需求，做出来的模型看着好看，实际落地生产的时候全是问题。比如锁体的喷塑层厚度，建模的时候就要预留0.08到0.1毫米的涂层厚度，不然喷塑之后锁梁的导向孔内径变小，锁梁就会插不进去；还有锁芯内部的弹簧行程，要留够足够的压缩余量，不然低温环境下弹簧刚度变化，就会出现锁舌弹不出来、锁不上的问题。这把挂锁的结构看起来简单，但是每一处尺寸、每一个结构细节，都是对应实际使用中的痛点做的优化，不管是家用储物、厂区工具管理、户外设施锁止，都能适配对应的使用需求，结构可靠性和操作便捷性都能满足日常高频使用的要求。
