电子设备用铝挤压散热结构件

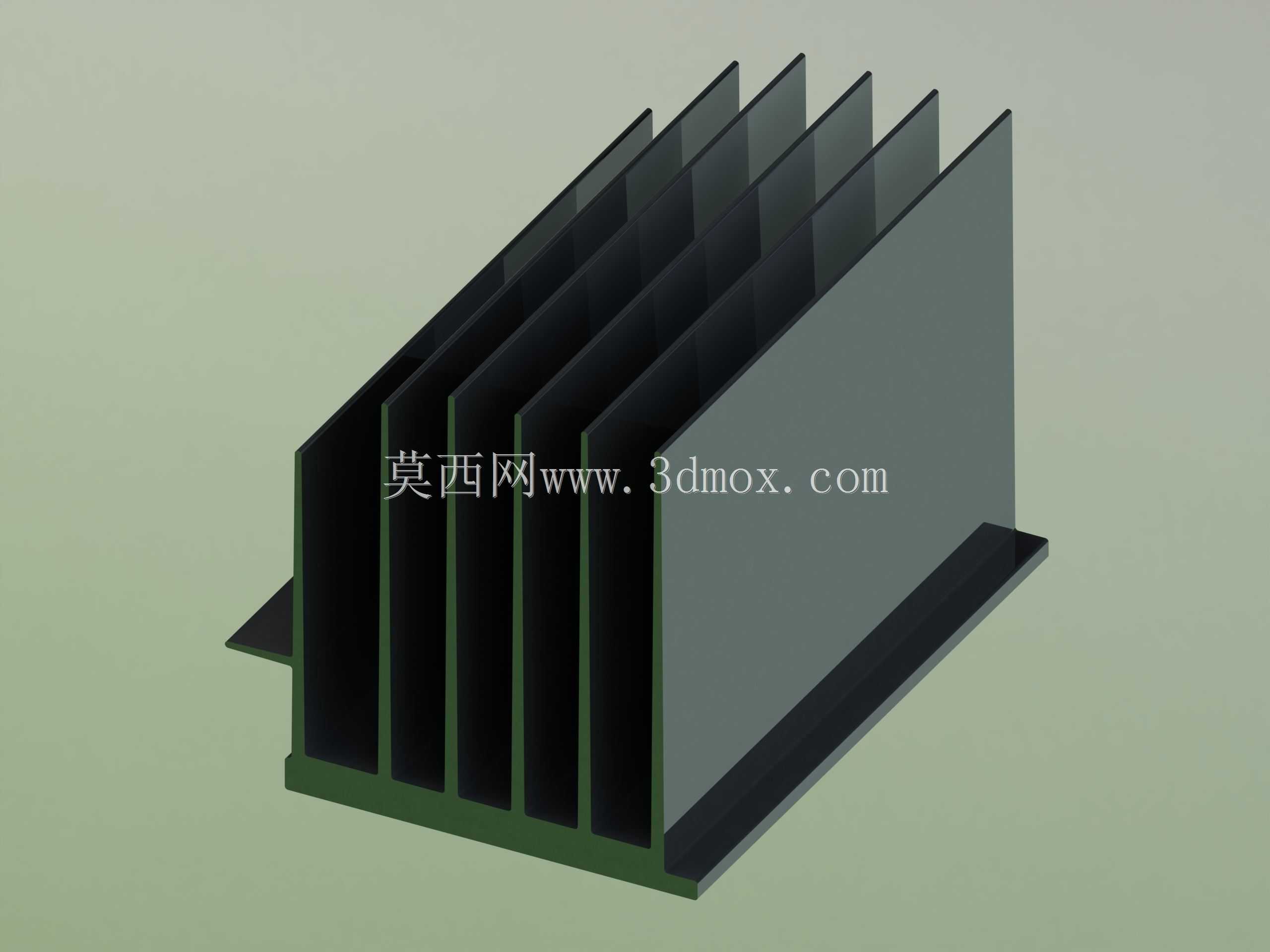

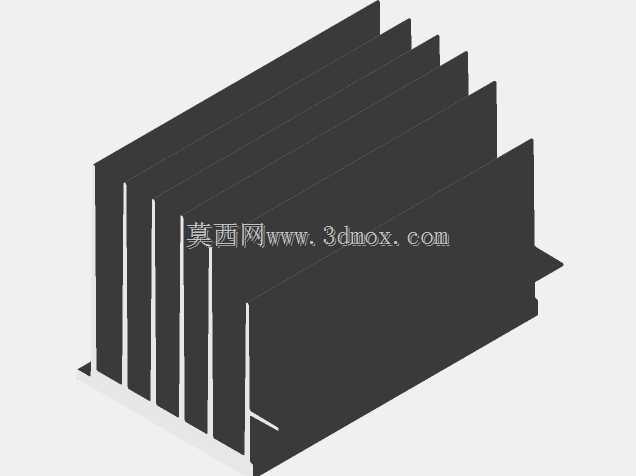

　　在中小功率电源类电子设备的热设计环节，被动式铝挤压散热结构是成本与可靠性平衡度极高的选型方向，这类结构件不需要额外搭配风扇等主动散热部件，完全依靠铝基材的高导热特性与鳍片结构的空气对流完成热量导出，在对噪音、使用寿命有严格要求的民用电子、小型工业控制板卡、DIY电子制作场景中应用十分广泛。这款铝挤压散热结构采用一体化挤出成型工艺，基材选用常用的6系铝合金，兼顾导热性能与挤出加工的成型精度，整体结构没有额外拼接焊缝，从底座到鳍片为连续金属结构，避免了拼接结构带来的接触热阻损耗，热量从发热元件传导至底座后，可以快速沿着连续的铝质结构扩散到每一片鳍片表面。

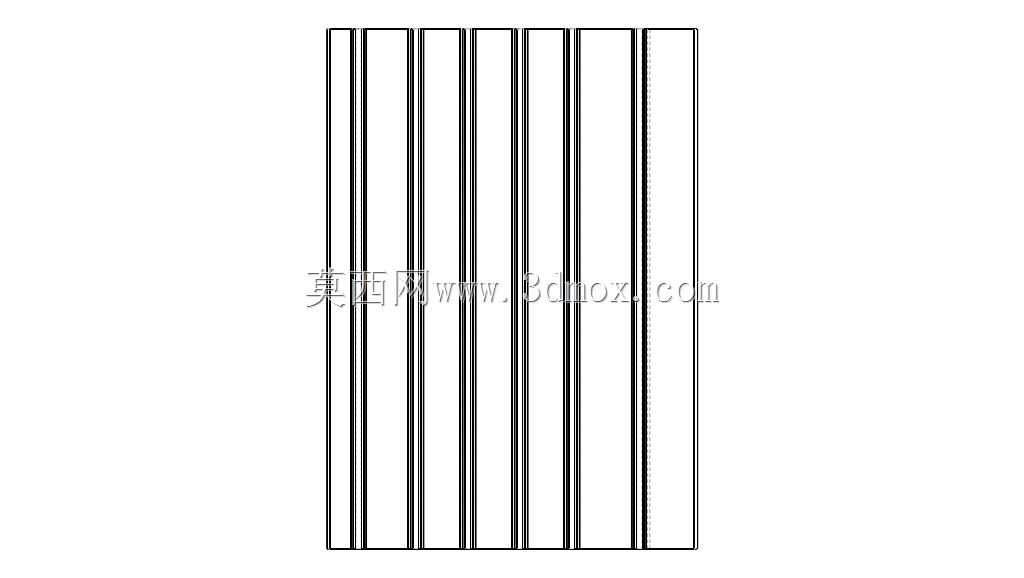

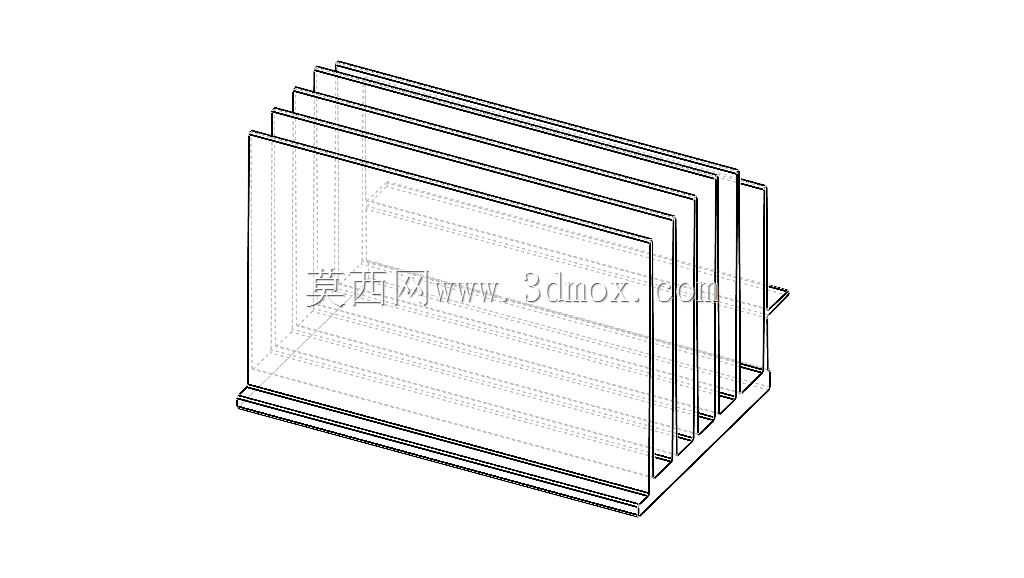

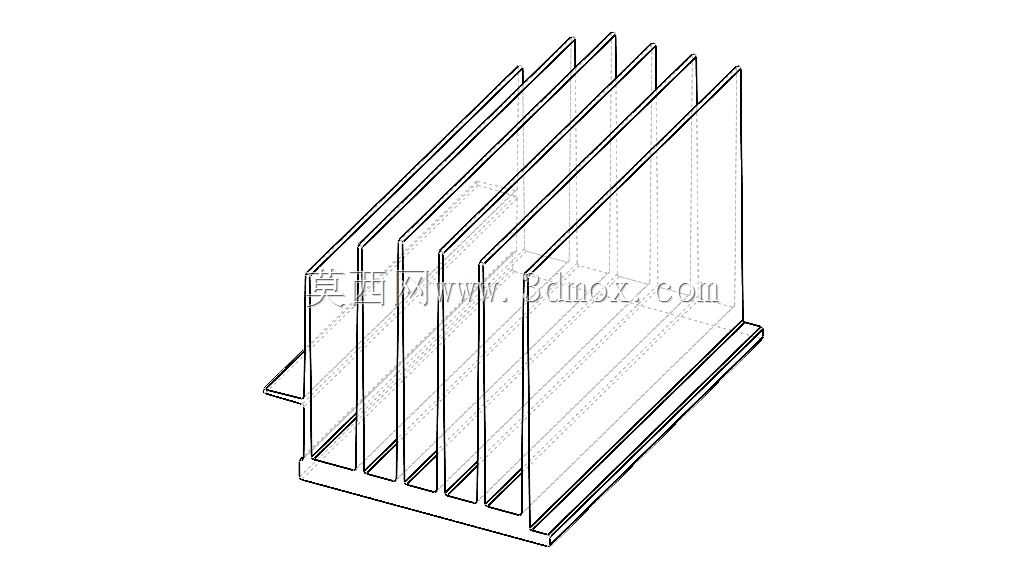

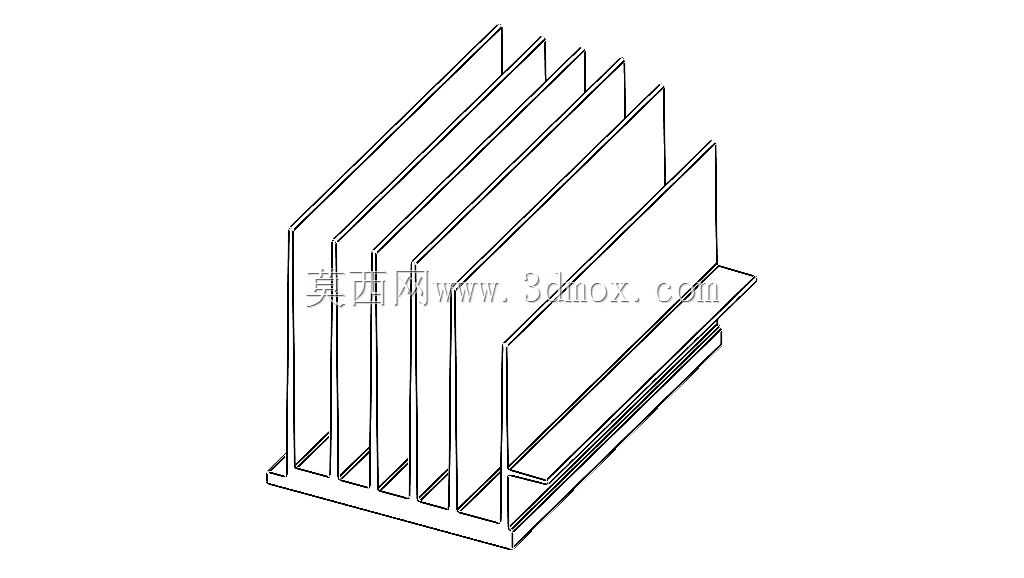

　　从安装边界来看，这款散热件的宽度为71毫米，长度为100毫米，整体高度68毫米，底座部分预留了平整的安装接触面，使用时可以根据发热元件的布局，在底座对应位置钻孔攻丝，或者采用导热胶粘接、卡扣固定的方式完成与功率器件的贴合，安装时需要注意底座与发热元件接触面的平面度公差，必要时搭配对应厚度的导热硅脂或者导热垫片填充微观间隙，进一步降低接触热阻。鳍片部分采用等间距平行排布设计，鳍片厚度均匀，相邻鳍片之间的流道宽度经过优化，既保证了足够的散热接触面积，也不会因为流道过窄导致自然对流时空气流通阻力过大，在自然对流环境下，热空气可以顺着鳍片间的流道自然上升，带动周围冷空气从鳍片底部补充进入，形成持续的散热循环。设计这类铝挤散热结构时，首先要匹配对应发热器件的热耗参数，根据稳态工作下的温升要求核算所需的总散热面积，再结合设备内部的安装空间限制调整整体长宽高尺寸，鳍片的高度不能无限制增加，当鳍片高度超过一定阈值后，鳍片顶端的温度会接近环境温度，这部分鳍片的散热效率会大幅下降，反而会造成材料浪费与结构重量的不必要增加；同时鳍片的厚度也要匹配挤出工艺的限制，过薄的鳍片在挤出生产时容易出现变形、充型不完整的问题，也会提升生产加工的不良率。

　　在实际选型应用中，这类散热结构常配套小功率工频变压器、低压整流模块、线性稳压电路等发热部件使用，比如DIY小型线性电源、桌面级音频功放、简易充电设备时，可以根据电路中功率器件的总热耗选择对应尺寸的铝挤散热件，不需要开模定制，直接选用标准规格的成品即可大幅缩短开发周期。结构设计过程中，还要注意散热件与周边电路元件的安全距离，尤其是高压电路部分，需要避免散热件与带电引脚意外接触造成短路，必要时可以在散热件与器件之间增加绝缘导热垫片，同时兼顾绝缘性能与导热效率。

　　这类一体化铝挤散热件的后期加工门槛很低，普通的金工工具即可完成切割、钻孔、攻丝等二次加工，非常适合电子爱好者的DIY制作场景，也适合小批量电子设备的生产配套，相比定制压铸散热结构，标准铝挤散热件的采购周期更短，成本更低，结构强度也完全满足中小功率设备的散热需求。在自然对流的使用场景下，安装方向也会对散热效率产生明显影响，尽量让鳍片的排布方向与空气自然流动的方向保持平行，也就是让鳍片沿竖直方向排布，这样热空气上升的流道不会被鳍片结构阻挡，可以最大化自然对流的散热效率，如果安装方向受限，鳍片流道被横向放置，空气流通阻力会明显提升，同等条件下的稳态温升会比竖直安装高出不少，选型时需要预留足够的散热余量。另外，铝基材的表面处理也会影响散热性能，常规的本色阳极氧化处理可以在不明显增加热阻的前提下提升表面辐射率，相比裸露的铝基材，阳极氧化后的表面可以通过热辐射散出更多热量，进一步提升整体散热能力，而如果采用喷漆等过厚的表面涂层，反而会增加表面热阻，降低散热效率。
