带内槽安装位圆形铝挤螺丝端接口

　　做设备结构设计的时候，这类圆形铝挤端口件的应用场景其实比想象中广，之前做户外亮化设备的穿线护管、小型输送线的侧装支撑杆对接、低压配电柜体的穿线端固定，都能用到同结构的零件，核心是靠管壁内侧的轴向卡槽完成内部嵌件的定位，再配合端面的螺丝锁紧实现对接固定，不用额外做焊接或者粘接工序，装配效率比传统车削加工的同尺寸端口件高不少。

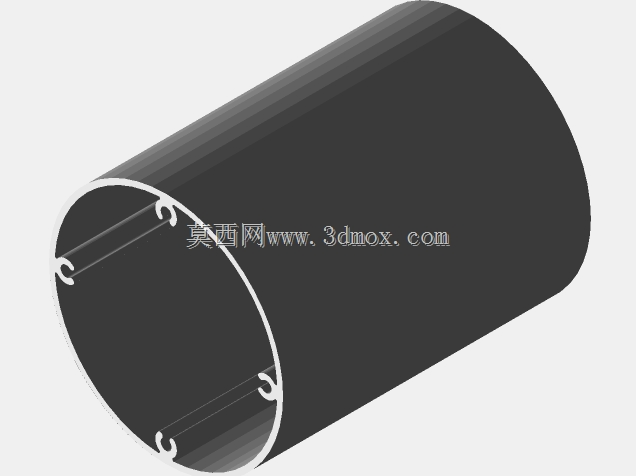

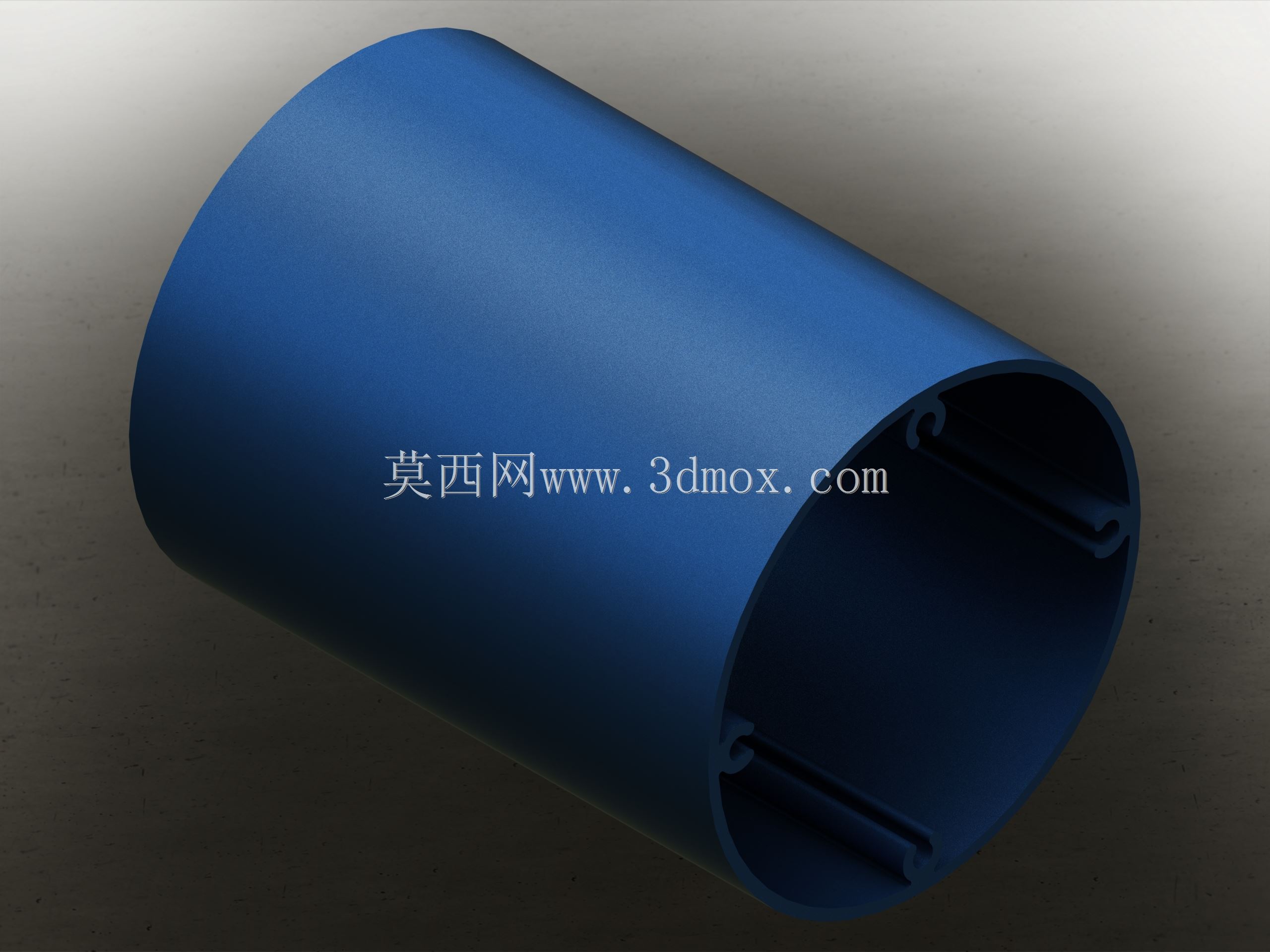

　　从实际使用的角度看，这类端口件的核心功能是实现圆形管材的端部对接与负载传导，管壁内侧的三条轴向凸槽不是随便加的，一方面是作为嵌装导轨槽，让内部的绝缘隔条、走线卡扣可以顺着槽位滑入指定位置，不用在管壁上额外打孔固定，避免破坏管材的整体结构强度；另一方面凸槽本身也相当于加强筋，在不增加整体壁厚的前提下，提升了管材的径向抗形变能力，之前做过同壁厚的光面圆管和带内槽圆管的侧压测试，带内槽的结构在承受120N径向载荷的时候，形变量比光面管小37%，完全能满足常规工业设备的支撑、防护类使用需求。

　　设计这类零件的时候，首先要匹配铝挤工艺的成型限制，内槽的拔模斜度控制在1.2°到1.5°之间，既不会因为斜度过大导致槽位配合间隙超差，也能保证挤出成型的时候脱模顺畅，不会出现槽位拉伤、缺料的问题。端面的螺丝孔位做了沉台设计，锁紧之后螺丝头不会突出端面，对接配套端盖的时候能保证贴合面完全密合，不会出现缝隙，在户外使用场景下还能配合密封圈实现IP65级的防护效果，避免雨水、粉尘顺着连接缝隙进入管体内部。

　　尺寸边界上，这类端口件的外径是76mm，常规挤出长度可以根据实际使用需求裁切，单段标准长度做到1000mm的时候，直线度能控制在0.2mm/m以内，完全满足长距离支撑杆、穿线管的装配精度要求。安装的时候要注意，管体端面需要和对接件的贴合面保持垂直，裁切后的端面毛刺要清理干净，不然会导致螺丝锁紧之后出现应力集中，长期受振动的工况下容易出现螺丝松动的问题。内槽的配合公差选H7级，和配套的塑料卡扣、铝质嵌条的配合间隙控制在0.05mm以内，滑入的时候不会出现卡滞，装配完成后也不会出现晃动异响。

　　之前在做自动化设备的走线防护改造项目时，用过同结构的端口件，当时是替换原来的PVC穿线管端接件，原来的PVC件在设备运行的持续振动下，三个月就出现了接口开裂的问题，换成这种铝挤端口件之后，连续运行两年都没有出现连接失效的情况，而且因为内槽可以直接卡装走线分隔条，强电和弱电线路可以在管内分开排布，不用额外穿波纹管做隔离，整体装配工时比原来缩短了近40%。还有在做小型物料输送线的侧装护栏支撑时，这种带内槽的圆管可以直接把护栏固定座的卡头滑入槽内，调整位置的时候只需要松开锁紧螺丝就能滑动调整，不用在管体上打一排安装孔，调整灵活度比光面圆管配抱箍固定的方案高很多，而且固定点的受力是沿着槽位轴向传导，不会出现抱箍打滑移位的问题。

　　做这类零件的三维建模的时候，要特别注意内槽的圆角处理，所有转角位置都做R0.8的圆角过渡，一方面是避免铝挤成型的时候出现应力集中导致开裂，另一方面也能防止装配的时候锋利的边角划伤操作人员，或者割破穿入管内的线缆外皮。管壁厚度设计为2mm，在保证整体结构强度的前提下，尽可能控制零件重量，每米重量大概在1.2kg左右，单人就能完成长距离的安装作业，不需要额外的吊装辅助。端面的螺丝孔采用M4规格，孔深8mm，锁紧扭矩控制在2.5N·m就能达到足够的锁紧力，不会因为扭矩过大导致铝质螺纹滑牙。
