工业传动用圆柱直齿齿轮三维设计

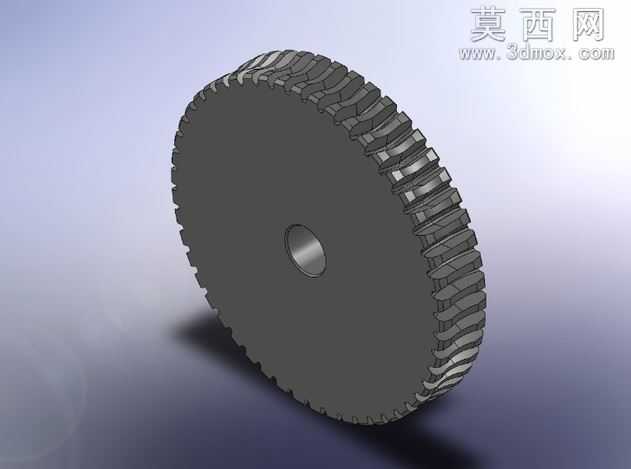

本齿轮模型采用SolidWorks软件进行参数化建模设计，建模过程严格遵循机械设计标准中圆柱齿轮的齿廓生成规范，首先通过渐开线方程绘制精准的齿形轮廓，确保齿形曲线符合啮合传动的几何要求，避免传动过程中出现卡滞、干涉等问题。建模时先完成齿轮基体的回转特征创建，以齿轮中心轴线为旋转轴，生成带中心安装孔的圆盘基体，中心孔的尺寸按照标准轴径配合要求设计，可满足常规传动轴的装配配合需求。随后通过阵列特征完成全部轮齿的排布，严格控制齿距、齿厚、齿顶高、齿根高的参数精度，保证每一个轮齿的几何尺寸完全一致，确保传动过程中载荷均匀分布在各个啮合齿面。模型完成基础建模后进行了圆角与倒角处理，在齿根位置添加了标准过渡圆角，有效降低齿根处的应力集中系数，提升齿轮的实际承载能力与抗疲劳寿命，在中心孔的两端添加装配倒角，方便实际生产装配时的轴件导入。渲染阶段采用哑光金属材质模拟钢制齿轮的真实质感，调整材质的粗糙度、反光度参数还原工业齿轮的表面处理效果，通过柔和的环境打光突出轮齿的立体结构与齿面细节，清晰展现齿形的轮廓走向与基体的厚度特征。设计过程中重点考量齿轮的传动适配性，轮齿的啮合面做了贴合传动需求的结构优化，整体结构简洁规整，无多余冗余特征，既可以作为机械传动系统设计的参考零部件，也可用于机械原理教学演示、传动结构虚拟装配验证等场景，模型的几何特征完整还原了实际工业齿轮的结构特点，可直接用于后续的工程图导出、运动仿真分析等设计环节。
