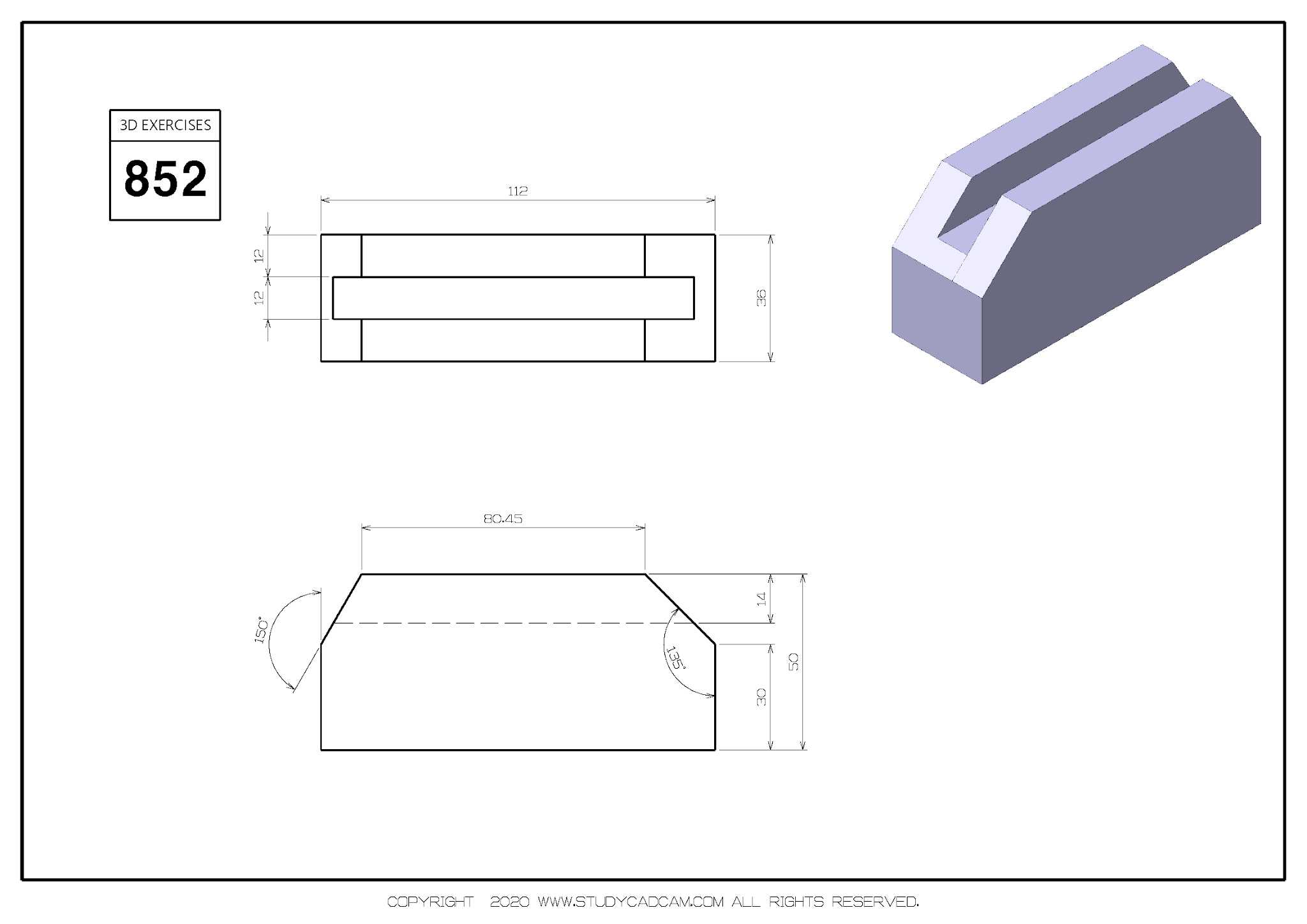

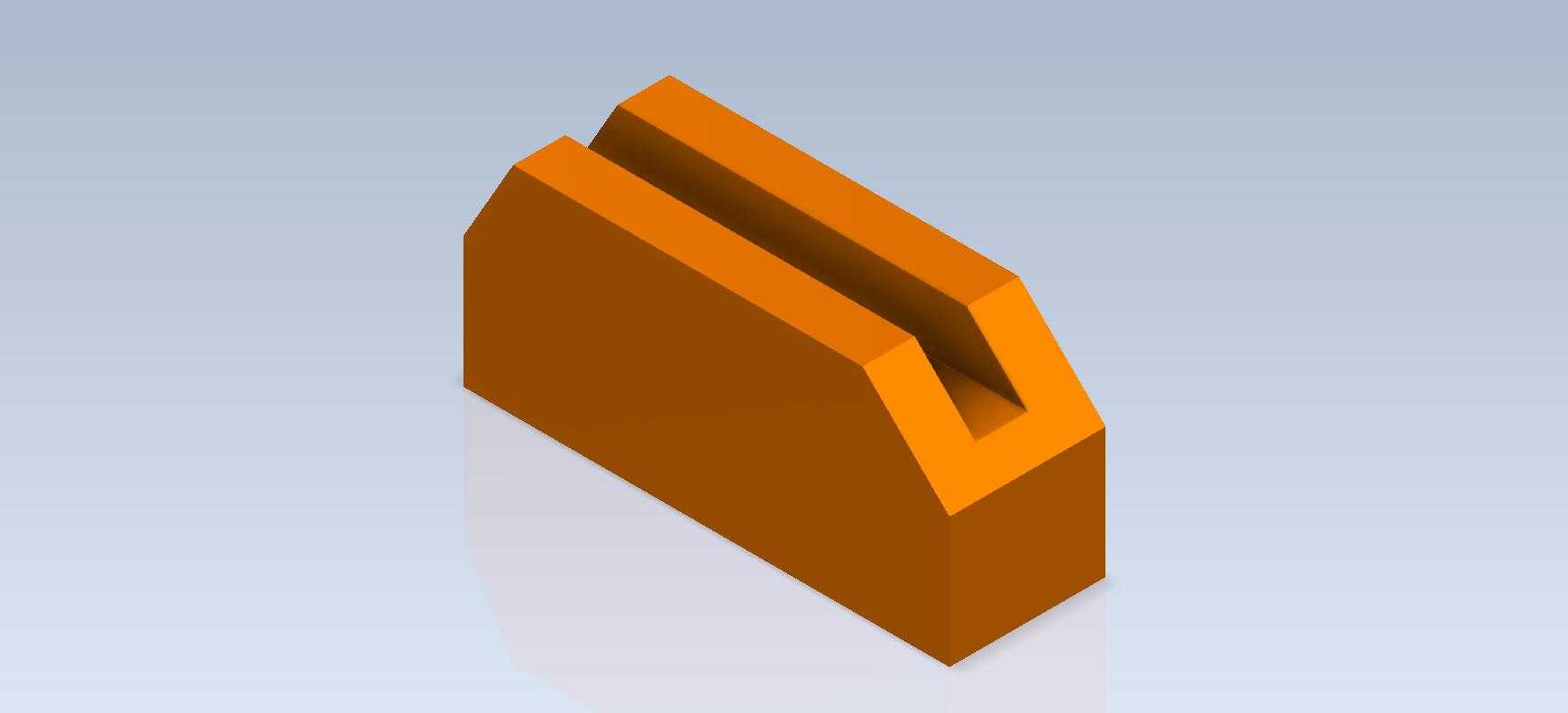

带斜向开槽的梯形块状机械练习构件

　　这类带斜向通槽的梯形块状构件，是机床加工实训、三维建模入门阶段非常典型的练习载体，在实际生产场景中，这类结构常作为小型工装的定位挡块、输送线的侧向导向块，或是手动夹具的承力基座使用，尤其适配小尺寸工件的侧向定位场景，比如小型轴类零件铣削加工时的端部抵靠，或是电子元器件组装工位的物料挡停，不需要复杂的安装结构，依靠自身块状结构的稳定性就能实现基础的限位功能。从结构设计逻辑来看，整体采用直角梯形的块状基体，底部为完整平面，能够直接贴合机床工作台面、工装基板的安装基准面，不需要额外加工定位凸台，降低了基础加工的难度，适合初学者掌握基准面选择、草图绘制到特征拉伸的全流程操作。斜向开设的通槽是整个构件的核心特征，槽的两个侧壁保持平行，

　　槽的走向与基体的斜面保持垂直，这种设计一方面是练习拉伸切除、特征方向约束的建模操作，另一方面在实际应用中，这类斜槽可以嵌入匹配厚度的导向板，或是穿入带状物料实现导向，槽口两端做了小角度的倒角处理，既避免了锐边划伤操作人员，也能在嵌入配件时起到导入导向的作用，减少装配时的卡滞问题。从安装边界来看，这类构件的整体尺寸控制在100mm级别的范畴，底部安装面预留了两个沉头孔的加工位置（练习阶段可作为后续拓展特征），能够直接通过M6以内的内六角螺丝固定在基板上，不需要额外的转接件，基体的后侧垂直面可以作为抵靠基准，与其他工装块拼接时能够保证贴合精度，前侧的斜面既可以作为避让面，避免与相邻运动部件发生干涉，也能作为工件的斜向支撑面，

　　适配带斜度的零件装夹需求。在建模练习过程中，这类构件能够覆盖从草图绘制的几何约束、尺寸标注，到基础拉伸、拉伸切除的特征操作，再到倒角、圆角这类细节特征的添加，完整覆盖三维建模的基础操作逻辑，同时也能让初学者理解机械结构中“基准先行”的设计原则——所有特征的尺寸标注都以底部安装面、后侧垂直面作为基准，避免出现尺寸链混乱的问题，这一点和实际机床加工的工艺逻辑是完全一致的，加工时也是先铣出两个互相垂直的基准面，再以此为基准加工斜面和斜槽，保证各个特征的位置精度。实际应用中这类构件不需要承受过大的载荷，一般采用45号钢或者铝合金加工即可，表面做发黑或者阳极氧化处理提升防锈能力，槽的内壁粗糙度控制在Ra3.2就能满足普通导向、定位的使用需求，

　　如果是用于高频摩擦的导向场景，可以在槽内壁镶嵌聚四氟乙烯耐磨条，降低配件滑动时的磨损，延长构件的使用寿命。很多初学者在练习这类构件建模时，容易出现斜槽的方向约束错误，或是槽的深度尺寸没有从基准面开始标注，导致特征位置出现偏差，这也恰恰是这类练习构件的设计目的——通过简单的特征组合，让学习者建立基准意识，理解建模顺序和加工工艺顺序的对应关系，避免后续设计复杂零件时出现特征混乱、无法加工的问题。
