伞式节段自锁可收展支撑结构设计

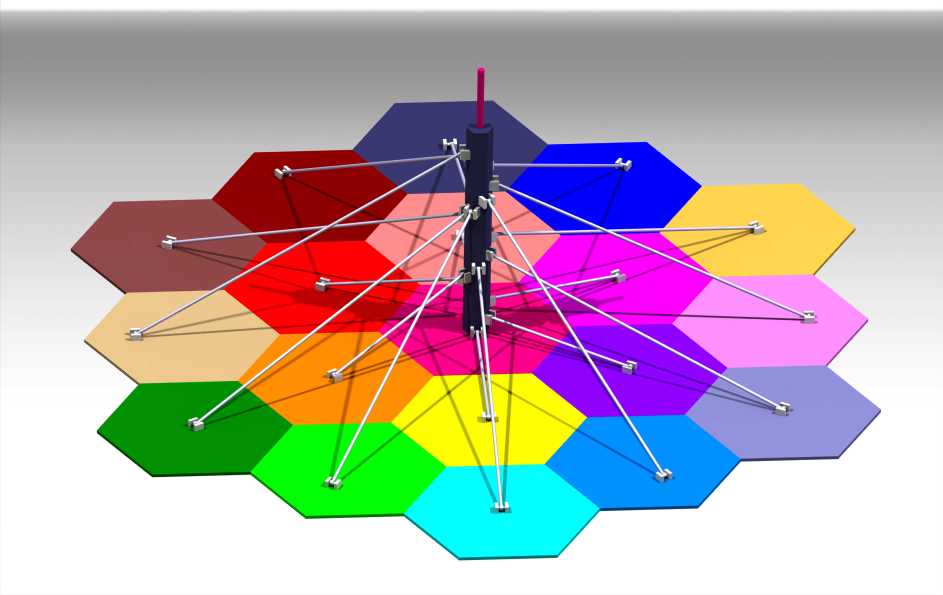

　　这类伞式节段自锁可收展支撑结构，最初的设计需求来源于户外便携通讯天线的架设场景——传统逐节拼接的天线杆需要在每段连接处设置独立的锁扣，不仅架设耗时长，零散的连接配件在野外作业时极易遗失，低温或沙尘环境下锁扣还容易出现卡滞、锈蚀失效的问题。这套结构的核心逻辑，是把逐节独立锁止的模式，替换为内置联动的协调锁止机构，在伸展到预设工作位置时，依靠结构本身的几何限位完成所有节段的同步锁止，收拢时仅需触发根部的解锁机构，就能让所有节段依次解锁收合，全程不需要在每个节段位置额外操作连接锁件。

　　从实际应用场景来看，这套结构除了适配便携通讯天线的架设，还可以拓展到户外临时照明支撑杆、便携气象站架设杆、应急救援现场的临时支撑顶杆、小型可展式探测臂等场景，所有需要快速收展、长距离支撑、减少零散配件的便携支撑类需求，都可以基于这套核心结构做参数化适配。结构的功能特性上，锁止动作完全依靠节段间的内置凸台与弹性卡位结构实现，不需要额外的紧固件或者工具辅助，伸展过程中每到一个预设的协调位置，卡位结构就会自动卡入对应限位槽，不会出现单节滑脱的问题；收拢时所有锁止结构会随节段的相对滑动自动脱开，不会出现卡滞无法收合的情况。

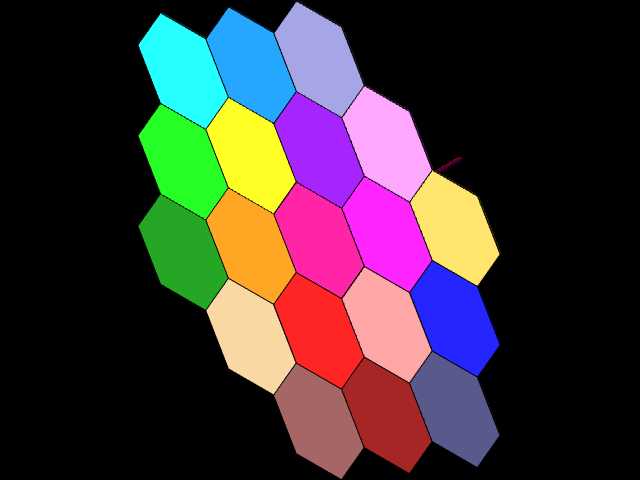

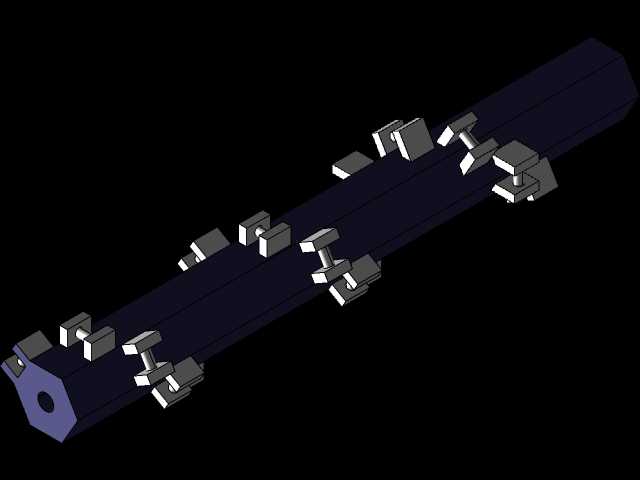

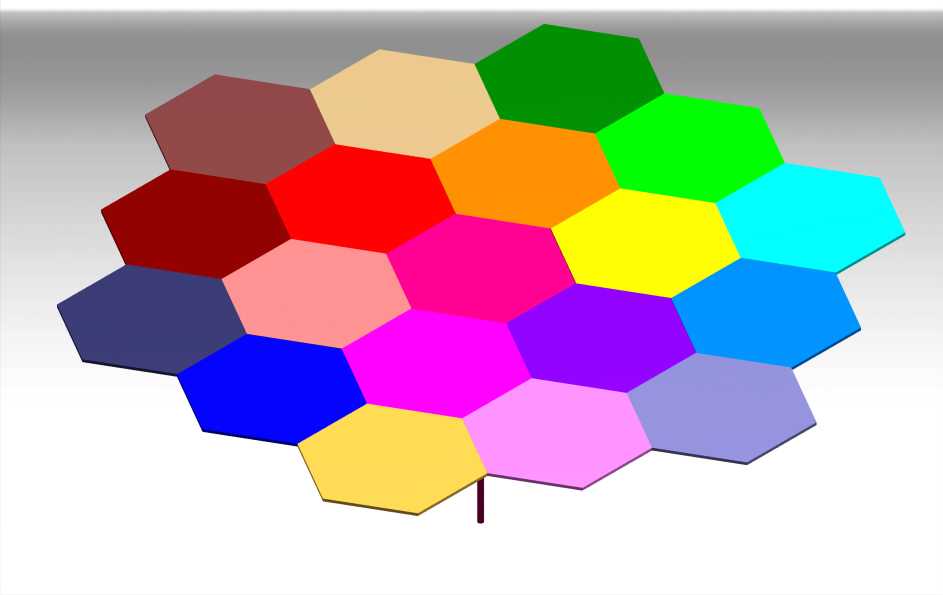

　　设计思路上，首先要确定单节节段的截面形式，图中展示的六边形截面是经过受力验证的选型——相比圆形截面，六边形截面的节段在伸缩过程中不会发生相对周向转动，不需要额外添加周向防转结构，就能保证锁止凸台和卡位槽的对位精度，同时六边形截面的抗扭性能比同壁厚的圆形截面高17%左右，在承受侧向风载的时候不会出现节段扭转错位的问题。节段之间的配合间隙控制在0.2mm到0.3mm之间，间隙过小会在沙尘环境下因为颗粒嵌入出现卡滞，间隙过大则会在锁止后出现节段晃动，影响支撑稳定性。锁止结构的卡位角度设置为7度，这个角度是经过反复验证的自锁临界角度，既可以保证在承受轴向压力的时候不会自行脱锁，又能在收拢解锁的时候不需要过大的触发力。

　　外形尺寸与安装边界方面，这套结构的收拢长度可以根据实际需求做节段数量的调整，单节节段的长度控制在300mm到500mm之间时，便携性和伸展长度的平衡最优，以6节配置为例，收拢后整体长度不超过550mm，可以放入常规的工程作业背包，完全伸展后总长度可以达到2400mm，满足大部分户外便携支撑的高度需求。安装边界上，结构根部预留了标准的M12安装螺纹接口，可以直接适配通用的三脚架安装座，也可以根据需求替换为法兰盘安装结构，适配车载固定、墙面固定等不同安装场景；顶端预留了通用的设备安装接口，可以直接固定天线、照明灯具、探测传感器等不同负载，不需要额外做转接件加工。

　　从结构受力的角度来看，锁止位置的凸台需要做圆角过渡处理，避免应力集中导致的长期疲劳损坏，节段的壁厚根据负载需求调整，当顶端负载不超过5kg时，采用1.2mm壁厚的6061铝合金材质就可以满足强度要求，同时整体重量可以控制在1.2kg以内，单人携带作业无负担。节段内部的锁止联动件采用POM材质加工，自润滑性能好，不需要定期加注润滑脂，在-40℃到60℃的环境温度范围内都可以稳定工作，不会因为低温变脆或者高温软化失效。结构的外表面做硬质阳极氧化处理，耐磨性能好，反复伸缩收展不会因为表面磨损出现配合间隙变大的问题，同时具备基础的防腐蚀能力，在沿海高盐雾环境下也可以正常使用。

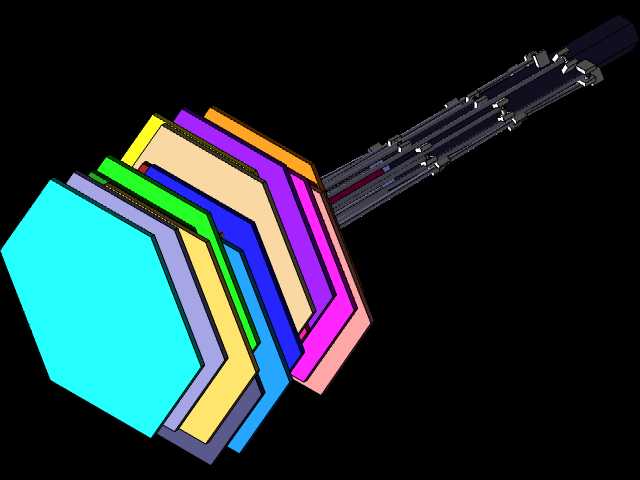

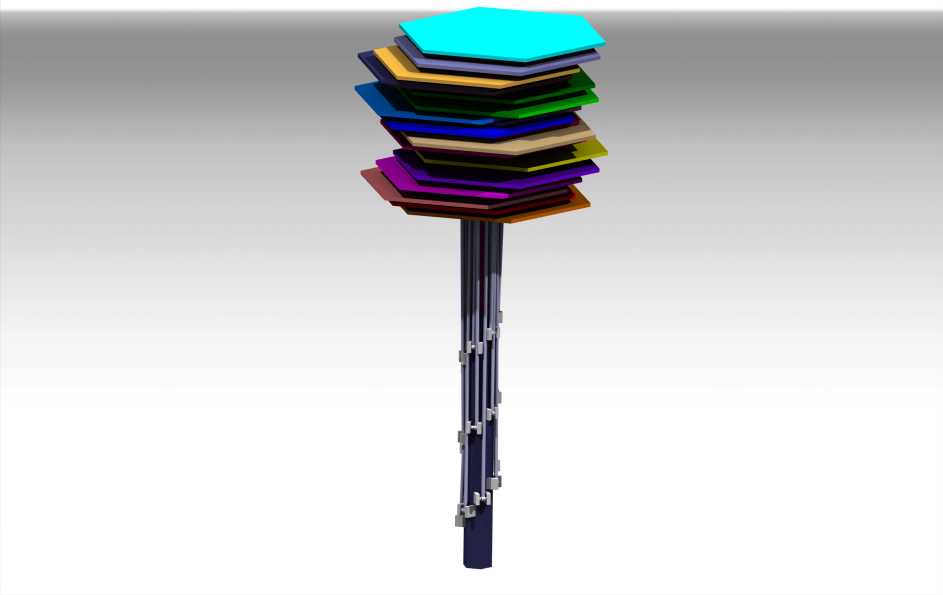

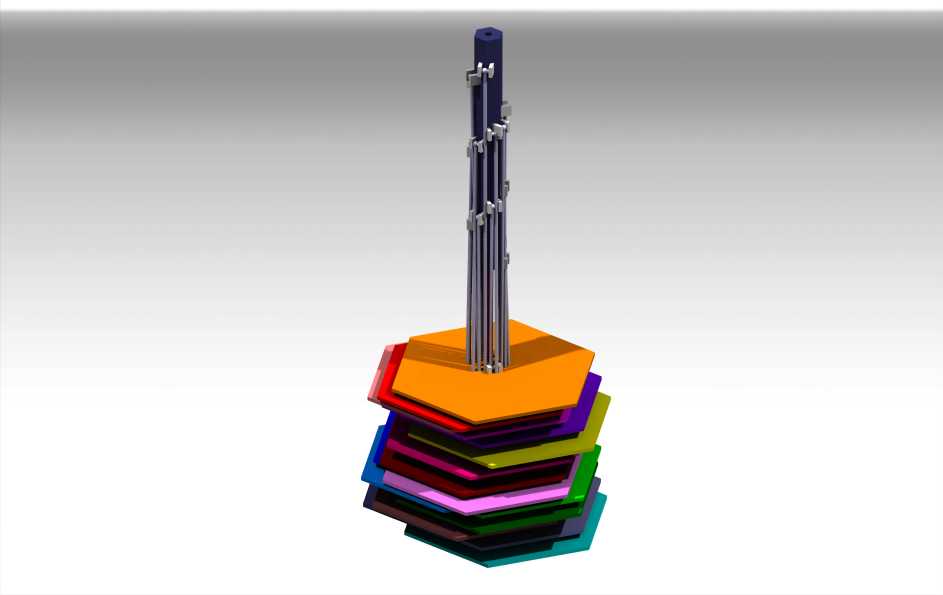

　　在实际建模过程中，需要重点验证节段伸展过程中的锁止时序，保证每一节段伸展到位后锁止结构才会触发，避免出现中间节段未锁止就继续伸展下一段的情况，同时要模拟侧向负载下的锁止结构受力，确认在最大允许风载下锁止结构不会出现脱开、断裂的问题。收拢状态下，所有节段会完全嵌套进入根部的基节内，锁止结构会完全收纳在节段内部，不会有突出的零部件，避免运输过程中磕碰损坏锁止机构。
