六边形自对齐角联锁拼接锁紧结构

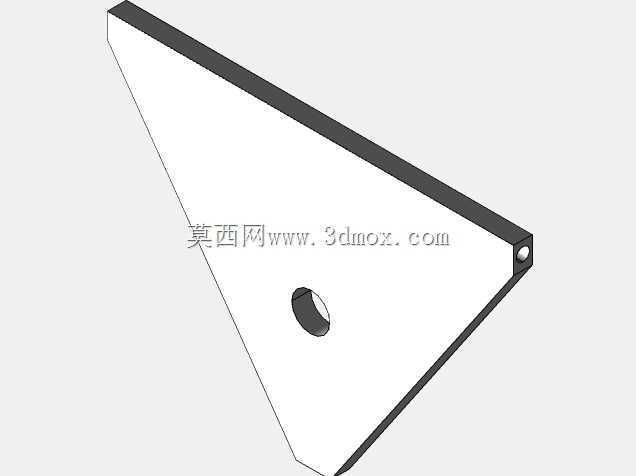

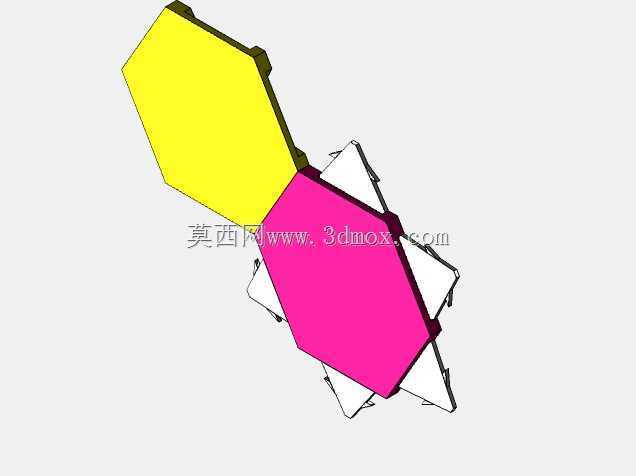

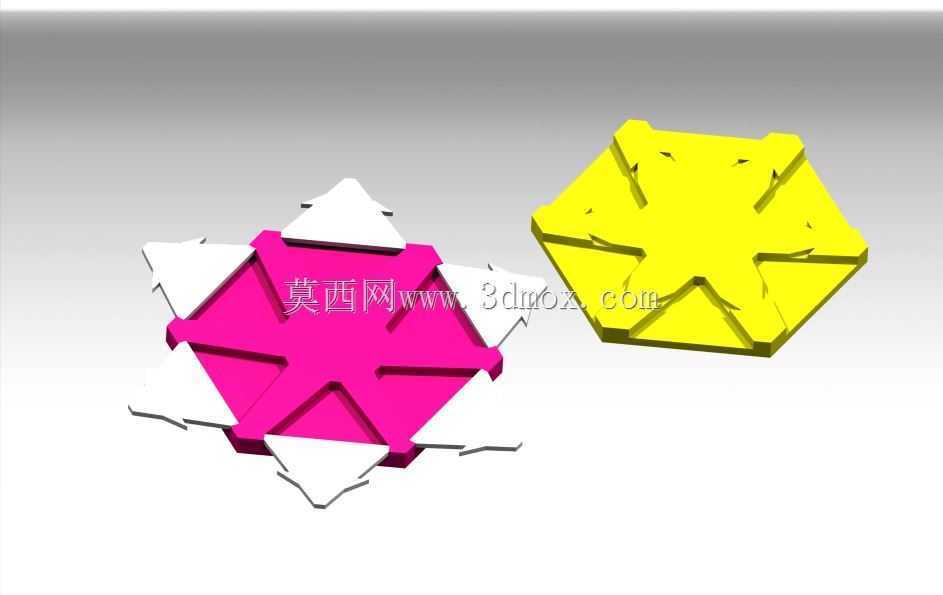

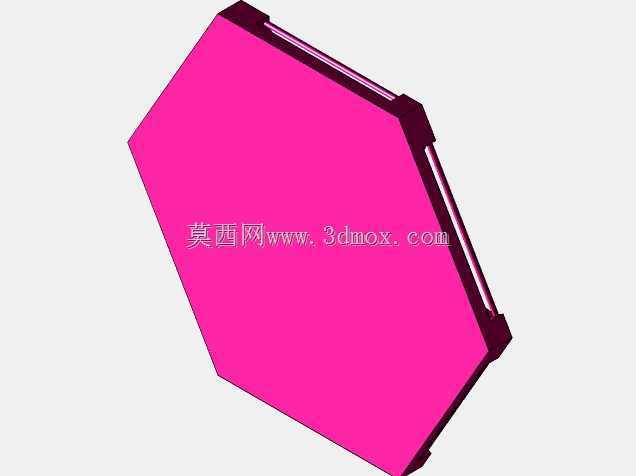

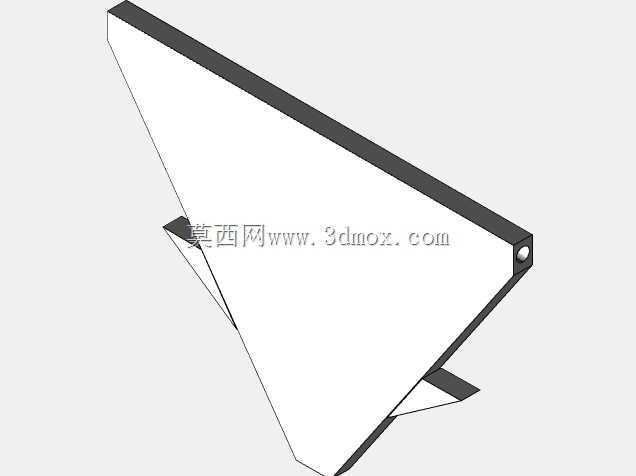

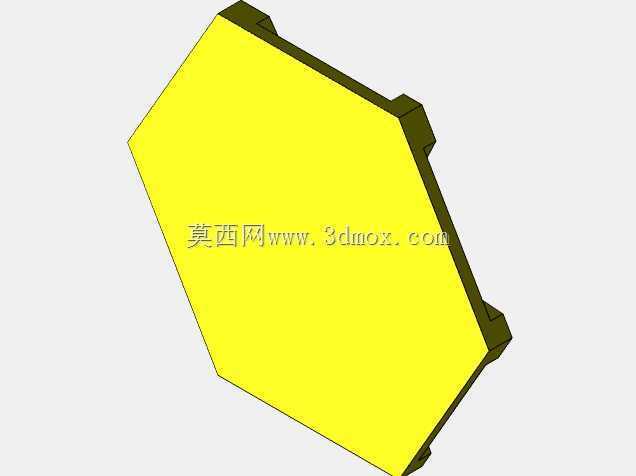

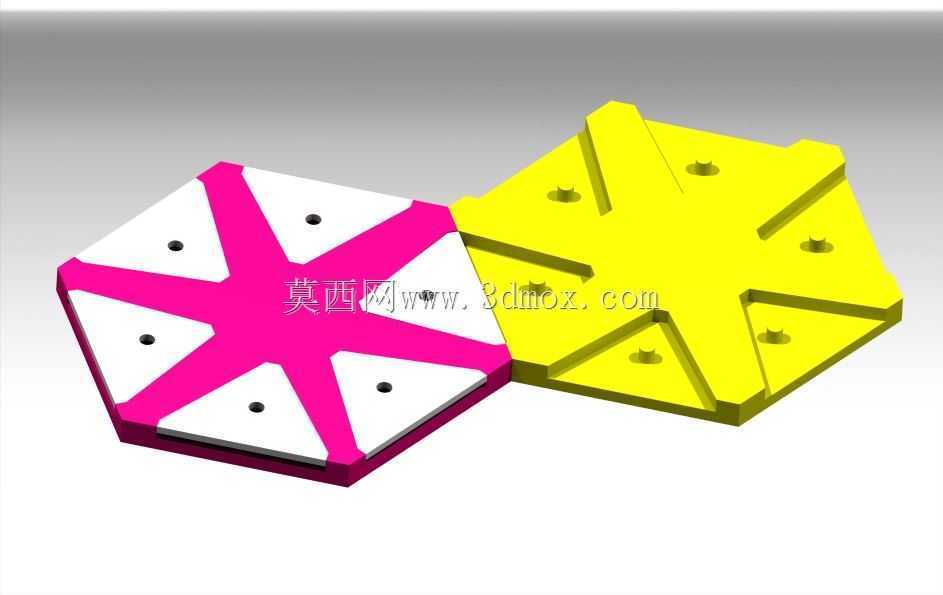

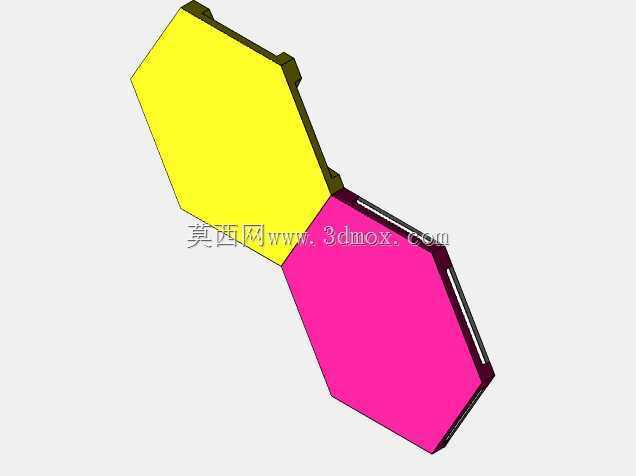

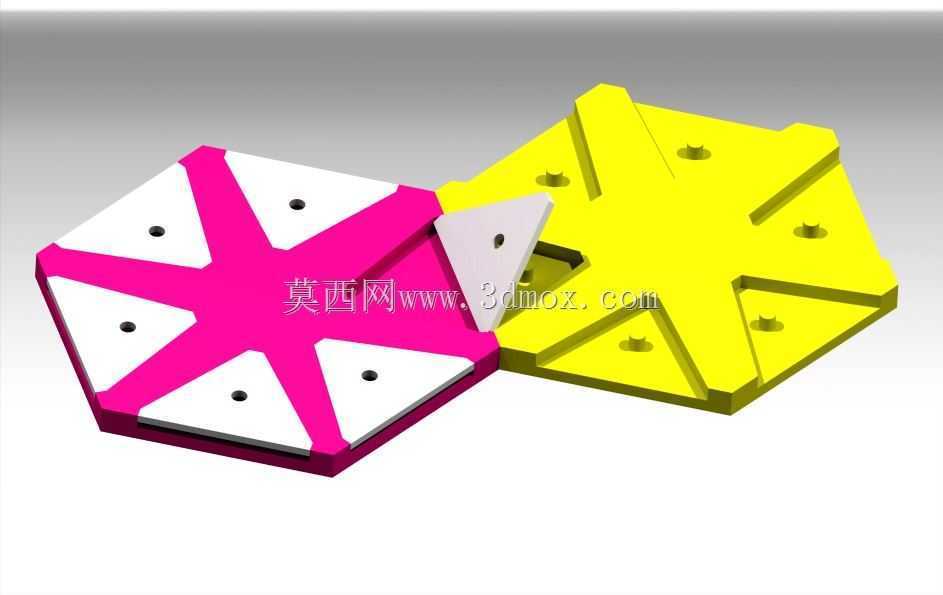

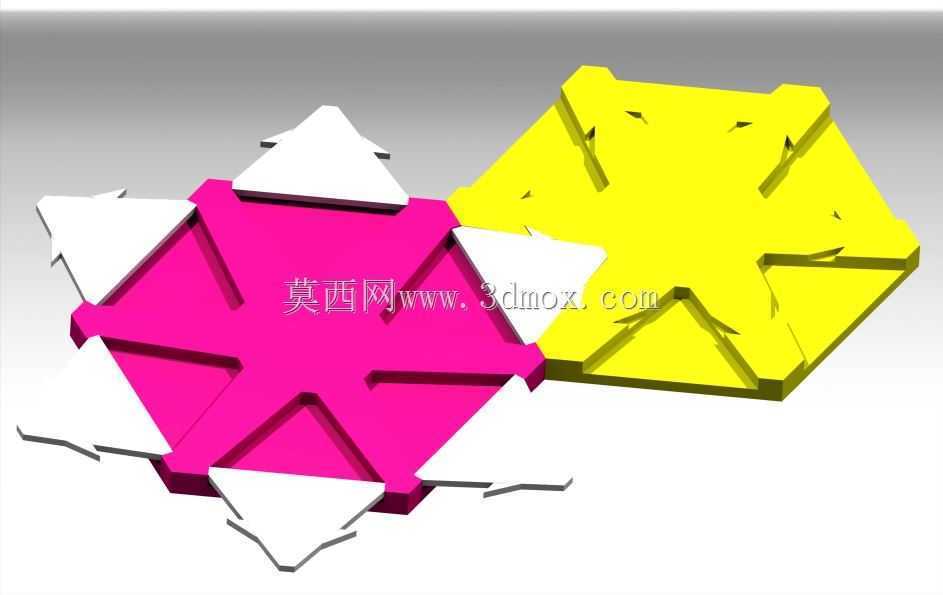

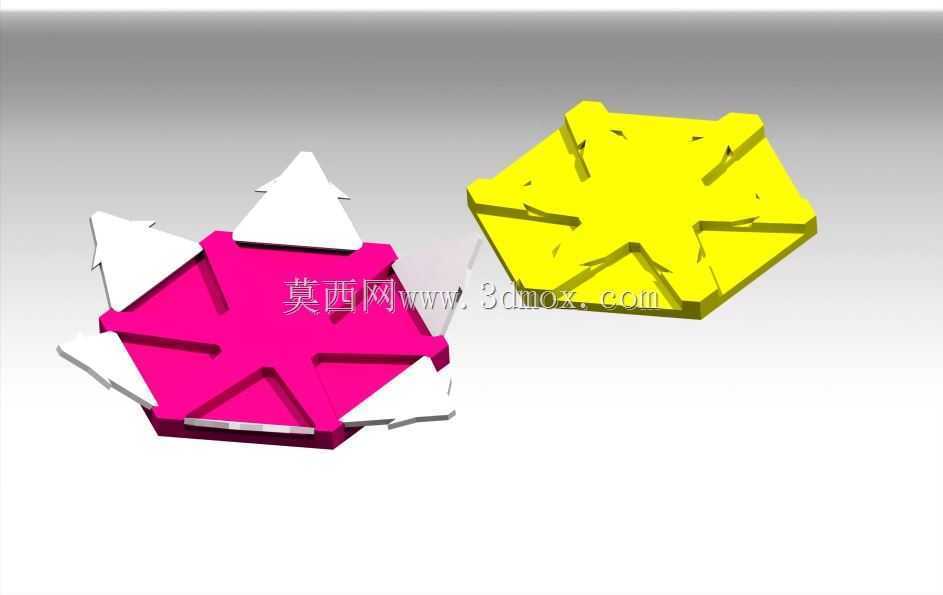

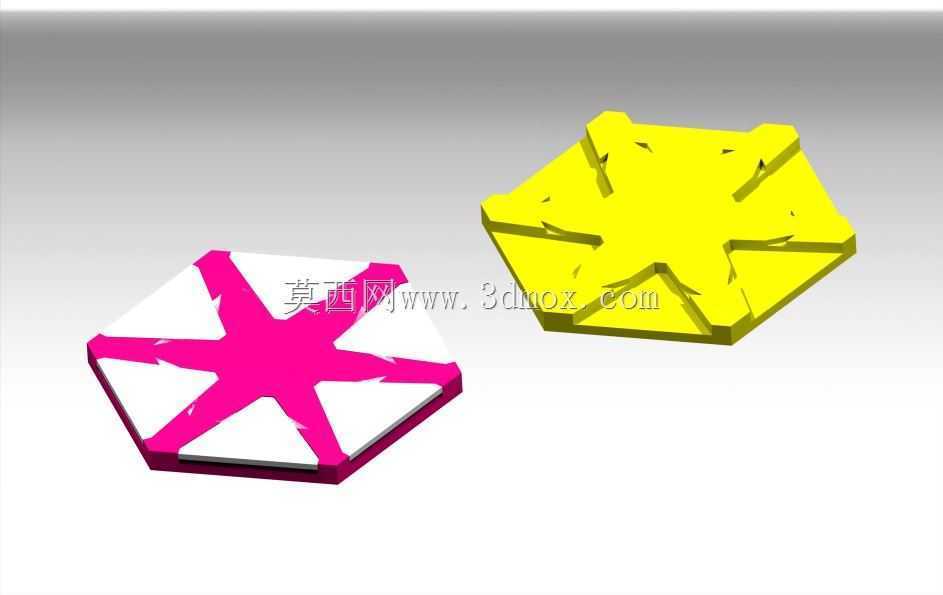

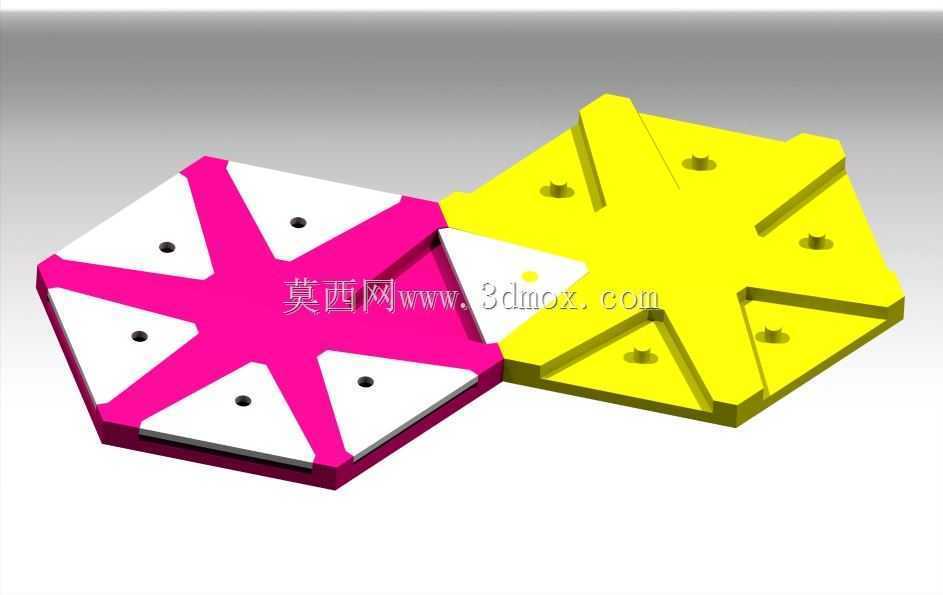

　　该结构针对模块化拼接场景的装配痛点开发，核心解决传统拼接组件依赖额外导向件、装配对位效率低、堆叠运输易错位、受外力牵拉易脱开的实际工程问题，可适配多类需要快速拼接、可靠锁紧的模块化单元使用场景。从功能逻辑上看，该结构将锁紧功能与对齐导向功能集成在同一拼接端面上，不需要额外设置绳索、销钉类辅助导向部件，两个拼接单元靠近时，六边形基体上的星形凸台与对应凹槽会自动完成周向对位，凸台侧边的导向斜面会引导单元滑入正确装配位置，当两个单元的贴合面完全贴合后，凸台侧边的锁止结构会自动卡入对应卡槽，完成轴向与周向的双向锁紧，不需要额外操作锁扣即可实现可靠连接。在运输堆叠场景下，该结构的联锁特性可以让多层堆叠的单元之间形成稳定的互锁关系，

　　不会因为运输过程中的颠簸、倾斜出现层间滑移、散落的问题，大幅降低模块化组件运输过程中的固定成本，不需要额外设置绑带、定位架即可完成多层堆叠固定。该结构同时适配牵拉类工作场景，当单元组受到轴向牵拉作用力时，锁止面的受力角度经过专门设计，会随着牵拉力的增大进一步提升锁紧力，不会出现受拉脱开的问题，可应用在需要牵拉传动的模块化单元组中，替代传统的绳索牵拉导向系统，减少系统的零部件数量，降低整体装配复杂度。从设计思路层面，该结构采用正六边形作为基体轮廓，正六边形的几何特性可以实现平面内的无间隙密铺，适配大面积拼接的使用需求，每个六边形单元的六个边都设置有相同的联锁结构，任意相邻边都可以完成拼接锁紧，支持多方向的组合扩展，不需要区分拼接方向，

　　大幅降低现场装配的操作难度。星形锁紧结构的轮廓采用对称设计，每个锁止齿的受力角度、导向斜面倾角都经过受力校核，导向斜面采用15度倾角设计，既可以保证装配时的顺滑导入，又可以避免锁止后受振脱开；锁止面采用90度垂直直面设计，保证受拉时的锁止可靠性，不会出现滑退问题。两个拼接单元采用完全相同的结构设计，不需要区分公端母端，生产时只需要开一套模具即可完成全部组件的生产，大幅降低生产制造成本，同时减少现场装配的零件区分难度，不会出现公母件错配无法装配的问题。从外形尺寸与安装边界来看，该结构的整体厚度根据拼接单元的负载需求可做等比例缩放，基础款的六边形对边距为120mm，整体厚度为15mm，锁止齿的啮合深度为5mm，

　　装配后两个单元的贴合面间隙小于0.1mm，可保证拼接后的整体平面度。安装时不需要额外预留操作空间，两个单元沿轴向靠近即可完成装配，拆卸时只需要沿轴向施加足够的分离力即可脱开，不需要额外的拆卸工具，可实现快速拆装重复使用。该结构的基体可采用工程塑料、铝合金等多种材料加工，适配不同负载等级的使用需求，工程塑料材质的版本可应用在轻量化展示、临时搭建场景，铝合金材质的版本可应用在工业模块化工装、传动单元组等需要较高结构强度的场景。在实际应用中，该结构可拓展用于模块化工装平台拼接、临时展架搭建、模块化传送带单元拼接、可重组工业工作台搭建等多个场景，替代传统的螺栓连接、卡扣连接，在保证连接强度的同时，大幅提升装配与拆卸效率，减少连接件的零件数量，降低整体维护成本。结构设计时充分考虑了加工工艺性，不管是采用注塑成型还是CNC铣削加工，都可以实现无死角加工，不需要特殊的工装夹具即可完成生产，零件的脱模斜度、加工余量都符合常规加工工艺要求，不会出现无法加工的特征结构。
