机床加工用直齿铣刀轮结构三维设计

项目分类:机床 发布时间:2023-09-05 ID:710437
  • 机床加工用直齿铣刀轮结构三维设计

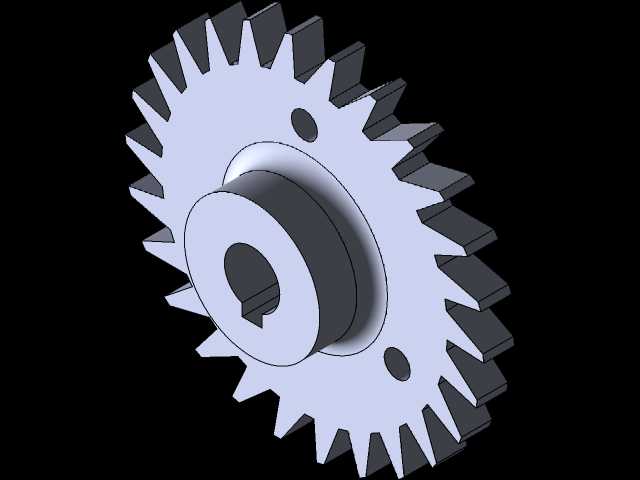

  在常规金属切削加工场景里,这类带齿结构的铣削部件常配套安装在卧式铣床、专用齿轮加工机床的主轴输出端,主要承担盘类、轴类零件外廓齿形的粗铣与半精铣工序,也可适配专用工装完成小模数直齿零件的批量成型加工,是机床加工环节里实现齿形类零件高效切削的核心执行部件。从实际加工需求出发,该部件的设计首先要匹配机床主轴的装夹基准,中心带键槽的安装孔直接对应标准机床主轴的轴径规格,键槽的尺寸公差严格按照传动配合要求设定,保证切削过程中扭矩传递稳定,不会出现打滑、径向窜动的问题,避免加工出的齿形出现节距偏差、齿向误差超差的情况。

  从结构设计逻辑来看,该部件整体采用盘式直齿布局,齿部的几何参数完全按照铣削加工的切削受力特性优化,每个刀齿的前角、后角都适配常用结构钢、铸铁材料的切削参数,齿顶与齿根的过渡圆角做了应力释放处理,避免高速切削过程中齿根位置因交变切削应力出现崩齿、裂纹的失效问题。盘体上对称分布的两个减重孔并非随意设置,一方面是降低部件整体转动惯量,让主轴启停、变速过程的动态响应更平稳,减少主轴轴承的额外负载;另一方面可作为动平衡校正的工艺孔,在部件成品校验时通过调整孔位的去重量,将高速转动下的不平衡量控制在允许范围内,避免加工时机床出现振纹,影响工件表面加工质量。

  安装边界层面,该部件的轴向定位依靠中心轮毂的台阶面实现,轮毂的凸出高度严格匹配主轴端的锁紧螺母压合尺寸,安装时台阶面与主轴端面完全贴合,保证轴向跳动量控制在切削工艺允许的公差范围内;齿部的外圆直径、齿宽尺寸适配常规中小模数零件的加工行程,既不会因为尺寸过大超出机床的加工行程范围,也不会因为有效切削宽度不足导致多次走刀,降低加工效率。实际使用中,该部件可配合不同的装夹辅具,完成直齿轮、链轮、花键轴等多种带直齿特征零件的铣削加工,切削过程中每个刀齿依次参与切削,单齿承受的切削冲击被均匀分散,相比单刃刀具切削效率提升明显,同时刀具的整体使用寿命也更稳定。

  在建模过程中,齿形的生成严格按照展成法加工的齿廓方程推导,保证每个齿的渐开线轮廓完全符合啮合传动的几何要求,不会出现建模误差导致后续加工出的零件无法正常啮合的问题;中心键槽的位置与齿形的相对位置做了相位校验,保证安装后刀齿的切削刃与工件进给方向的角度匹配切削参数要求;盘体与轮毂的过渡位置做了圆弧过渡处理,减少应力集中点,提升部件整体的结构刚性,即使在大切深的粗加工工况下,也不会出现盘体变形、刀齿偏摆的问题。这类结构的铣削部件在通用机械加工车间、齿轮专业加工厂的应用占比很高,相比成型车刀、专用拉刀,其适配性更强,不需要针对单一零件定制复杂刀具,通过调整机床的进给参数、转速,即可完成不同模数、不同材质零件的齿形加工,能有效降低中小批量零件加工的刀具成本,缩短生产准备周期。
