带运动分析功能的机床快速返回机构

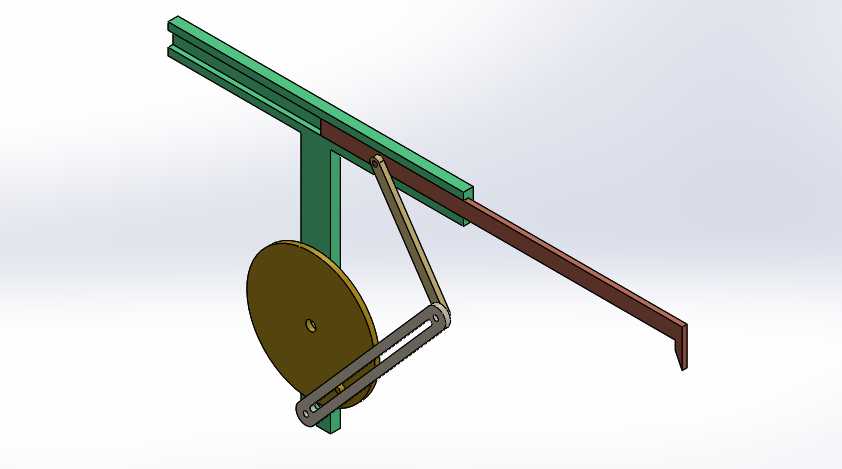

　　在普通车床、卧式铣床等金属切削设备的进给系统设计中，快速返回机构是提升非加工行程效率、缩短单件加工节拍的核心传动组件，这套机构的设计初衷，就是解决常规曲柄滑块机构工作行程与返回行程等速、空程耗时占比过高的问题，尤其适配CA6140这类普通卧式车床的溜板箱快速退刀场景，也可迁移用于小型刨床的滑枕往复驱动、专用工装的直线往复送料工位。从结构组成来看，整套机构以偏心圆盘作为主动输入件，圆盘通过销轴铰接长度可调的连杆组件，连杆另一端与摆动导杆形成转动副，导杆中部通过铰接支座固定在立式安装支架上，导杆上端与水平布置的滑枕形成移动副连接，滑枕嵌套在平行布置的双导轨之间，导轨通过立式支撑座与安装底板形成刚性连接，整套传动链没有冗余的中间传动件，

　　动力传递路径短，铰接点均采用标准销轴配合耐磨衬套的结构，长期运行下的磨损量可控，维护时仅需定期更换衬套即可恢复装配精度。设计阶段优先通过运动学仿真验证了机构的急回特性，主动圆盘匀速转动时，滑枕在工作行程段保持低速平稳的直线运动，速度波动控制在8%以内，完全满足金属切削过程中刀具进给的平稳性要求，避免切削过程中速度突变引发的崩刀、工件表面振纹问题；当圆盘转动至空程返回区间时，导杆的摆动角速度快速提升，带动滑枕以3倍于工作行程的速度快速退回原点位置，空程耗时仅为工作行程的三分之一，能有效压缩单件加工的辅助时间。从安装边界来看，整套机构的水平安装长度适配CA6140车床溜板箱的预留安装空间，立式支撑高度与车床床身的安装基面高度匹配，

　　所有铰接点的销轴直径均采用机床行业通用的标准尺寸，安装时无需对原有床身结构进行二次打孔改造，可直接通过螺栓固定在预留安装位上；滑枕的端部预留了刀具安装槽，可直接装夹车刀、刨刀等标准切削刀具，也可根据工位需求加装送料拨叉、检测探头等功能组件，适配不同的工艺场景。结构细节上，导轨采用双平行光杠式结构，滑枕与导轨的配合间隙可通过端部的调节螺钉进行微调，长期运行出现磨损后无需整体更换导轨，仅需调整间隙即可保证滑枕的运动直线度；偏心圆盘上开有径向调节槽，可根据所需的滑枕行程长度调整偏心距，行程调节范围覆盖50mm到200mm区间，能适配不同长度工件的加工需求，调整时仅需松开偏心销轴的锁紧螺母，滑动销轴至对应刻度位置后重新锁紧即可，

　　无需拆解整套机构。整套机构的运动副均采用敞露式设计，日常润滑时可直接向铰接点、导轨配合面加注润滑油，无需设计复杂的密闭油路，维护难度低，适合中小型机械加工车间的设备改造、教学实训场景的机构原理演示，也可作为非标自动化设备中往复直线运动工位的核心传动单元，在送料、推料、分拣等工位中替代气缸、电缸等气动电动元件，降低设备的制造成本与气源、电源配套要求。在实际运行验证中，主动盘转速在60r/min到120r/min区间内时，整套机构运行无卡滞、无异响，滑枕的往复运动定位精度可控制在0.1mm以内，完全满足普通金属切削加工的精度要求；连杆组件采用框架式结构，相比单杆式连杆抗扭刚度提升40%以上，高速返回时不会出现连杆抖动、滑枕爬行的问题，运行稳定性更强。
