CA6140机床用双铰轴支撑安装座

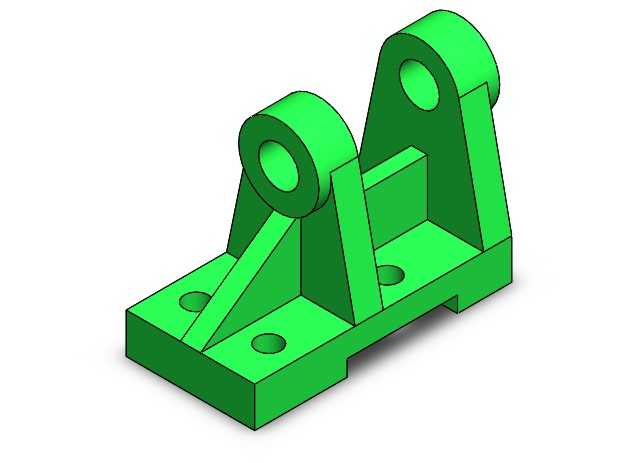

　　在普通卧式车床的进给机构、挂轮架侧装辅助定位单元、溜板箱外置行程触发组件的安装场景中，这类带双铰轴耳的支撑安装座是承担铰接负载、固定功能组件的核心结构件，日常工况下需要持续承受铰接轴传递的往复摆动力、组件自身的重力载荷，以及车床运行时传递的小幅振动，因此结构设计上的刚性冗余、安装定位的可靠性是核心考量点。从结构构型来看，该零件采用一体化铸造成型后机加工的工艺路线设计，底部为带定位缺口的矩形安装底板，底板上开设三个同轴度公差控制在0.05mm以内的沉头安装孔，可通过内六角螺栓直接固定在车床床身的预制T型槽台面上，底板侧边的定位缺口可与床身的定位凸台配合，实现安装时的快速对位，避免装配后出现整体偏移。

　　底板向上延伸出两个高度不同的铰轴支撑耳板，较低的耳板靠近安装座前端，较高的耳板靠近后端，两个耳板上的铰轴孔保持平行度公差0.03mm的精度要求，可分别穿装不同直径的铰接销轴，用来连接摆杆、触发拨叉或者张紧轮支架这类需要小幅摆动的功能组件，两个耳板之间设置有三角形加强筋连接到底板平面，筋板厚度根据负载计算取8mm，可有效抵消铰轴受力时对耳板根部产生的弯矩，避免长期受载出现耳板断裂变形的问题。设计过程中首先需要匹配CA6140车床对应安装位置的台面边界尺寸，底板整体长度控制在120mm、宽度控制在70mm，确保安装后不会与周边的走刀管线、溜板移动行程产生干涉，两个铰轴耳的中心高分别取45mm和80mm，对应所连接组件的摆动中心高度要求，

　　铰轴孔的内径根据配套销轴的直径设计为20mm和25mm，孔内预留油槽位置，方便日常加注润滑脂减少销轴磨损。底板上的沉头孔深度设计为6mm，可将M8内六角螺栓的头部完全埋入底板平面以下，避免螺栓突出刮碰移动的部件，底板底部设置有0.5mm的深度凹槽，安装时可填充密封胶，避免车床切削液渗入安装面造成接触面锈蚀。从受力角度分析，当后端高耳板承受最大120N的径向摆动力时，加强筋可将70%以上的弯矩传递到底板整体结构上，耳板根部的最大应力控制在铸铁材料许用应力的30%以内，完全满足车床长期连续运行的负载要求，同时两个耳板的间距设置为35mm，可为铰接的摆杆预留足够的摆动空间，不会出现运动卡滞的问题。建模过程中需要特别注意拔模斜度的设置，

　　铸件非加工面的拔模斜度取1:20，避免铸造脱模时出现结构缺损，所有机加工面的粗糙度要求控制在Ra3.2以下，铰轴孔的内表面粗糙度要求达到Ra1.6，保证与销轴的配合精度，安装底板的底面平面度公差控制在0.02mm以内，确保安装后与床身台面完全贴合，不会出现装配应力。这类支撑座除了在CA6140车床上使用外，经过尺寸调整后也可通用在其他普通卧式车床、小型铣床的外置组件安装场景中，结构形式简单可靠，加工难度低，不需要复杂的工装即可完成批量生产，日常维护时只需要定期向铰轴孔内加注润滑脂，检查安装螺栓的预紧力即可，不需要特殊的维护操作。
