工业用绳索卷绕收纳支架结构设计

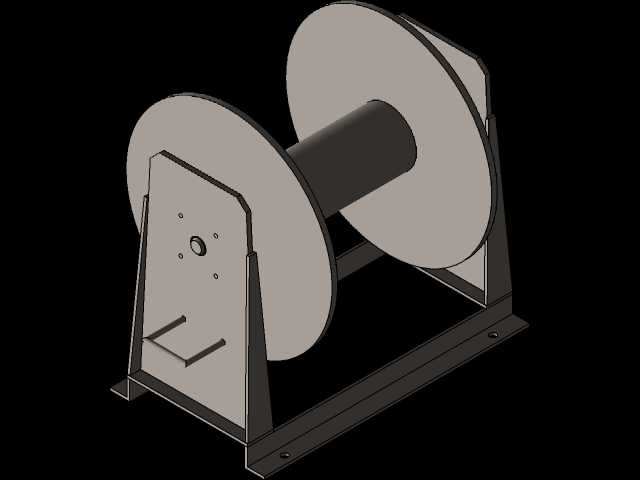

　　在车间物料转运、户外工程作业、起重辅助配套等场景中，零散的工业绳索、钢丝绳、缆线如果随意堆放，很容易出现打结、磨损、勾挂周边设备的问题，既会缩短绳索本身的使用寿命，也会给现场作业带来不必要的安全隐患，这款卷绕收纳支架就是针对这类痛点设计的专用承载结构。从结构组成来看，整个装置由两侧立式支撑立板、中间卷绕筒体、两端挡线盘、底部安装底座四个核心部分构成，两侧立板采用折弯成型的钢板结构，立板上预留的轴承安装位可以让中间卷筒体实现低阻力转动，卷绕绳索时不需要额外施加过大的拉力，单人即可完成整卷绳索的收放操作。两端的挡线盘直径大于中间筒体的外径，能够在绳索多层卷绕时起到侧向限位作用，避免绳索从筒体两侧滑脱，挡线盘与筒体之间采用满焊连接，

　　焊缝位置做了打磨处理，不会出现尖锐毛刺刮伤绳索外层护套的问题。底部的安装底座采用槽钢拼焊成型，底座上预留的四个安装孔可以适配膨胀螺栓、T型螺栓等不同固定件，既可以直接固定在混凝土地面做固定式收纳工位，也可以安装在转运小车、设备机架侧面做随动式绳索承载结构，安装边界的孔位间距按照通用工业安装标准设计，不需要额外做二次打孔改造就能适配多数现场安装条件。设计过程中重点考虑了不同线径绳索的适配性，中间筒体的卷绕直径按照常规工业绳索最小弯曲半径要求设定，避免绳索卷绕时弯曲半径过小出现内部纤维断裂、钢丝折损的问题，筒体表面做了喷砂防锈处理，粗糙的表面可以增加与绳索之间的摩擦力，防止绳索收卷过程中出现打滑松脱的情况。

　　两侧支撑立板的折弯翻边结构既提升了立板本身的结构刚性，在承受满卷绳索的重量时不会出现侧向变形，同时翻边形成的导向槽还可以在绳索拉出时起到辅助导向作用，让绳索能够顺着卷盘切线方向平稳拉出，不会出现卡滞、跳档的问题。实际使用时，这款卷绕支架可以适配直径6mm到20mm之间的各类工业绳索、涂塑钢丝绳、电缆缆线，满卷状态下的承载能力可以满足多数常规作业场景的使用需求，不需要额外加装加强结构就能保持整体稳定性。不同于市面上常见的塑料材质绕线盘，这款全金属结构的卷绕支架可以适应车间内的油污、粉尘、高低温环境，不会因为长期接触切削液、润滑油出现材质老化脆裂的问题，日常维护只需要定期在两侧转轴位置加注润滑脂，就能长期保持转动顺畅，

　　不需要频繁更换易损部件。在结构细节处理上，所有外露的边棱都做了倒圆角处理，作业人员操作时不会被锋利边棱划伤，底座与支撑立板之间的三角加强筋结构，进一步提升了整体的抗扭刚性，即使绳索拉出时存在侧向拉力，整个支架也不会出现倾斜、晃动的情况。卷盘的转动阻尼经过合理匹配，既不会因为阻尼过小导致绳索拉出后出现松垮乱卷的情况，也不会因为阻尼过大增加收放绳索时的操作阻力，拉出所需长度的绳索后，卷盘可以自动保持当前位置，不需要额外设置锁止结构就能防止绳索自行松脱。对于设备改造、工位优化的设计人员来说，这款结构的三维模型可以直接导入装配环境中，根据实际使用场景调整筒体长度、挡线盘直径、底座安装尺寸等参数，快速适配不同长度、不同线径的绳索收纳需求，减少从零开始建模的重复工作量，也能在设计阶段提前验证安装空间是否存在干涉，确保最终加工制作的结构能够直接投入现场使用。
