适配多品牌皮卡车型的侧踏板结构设计

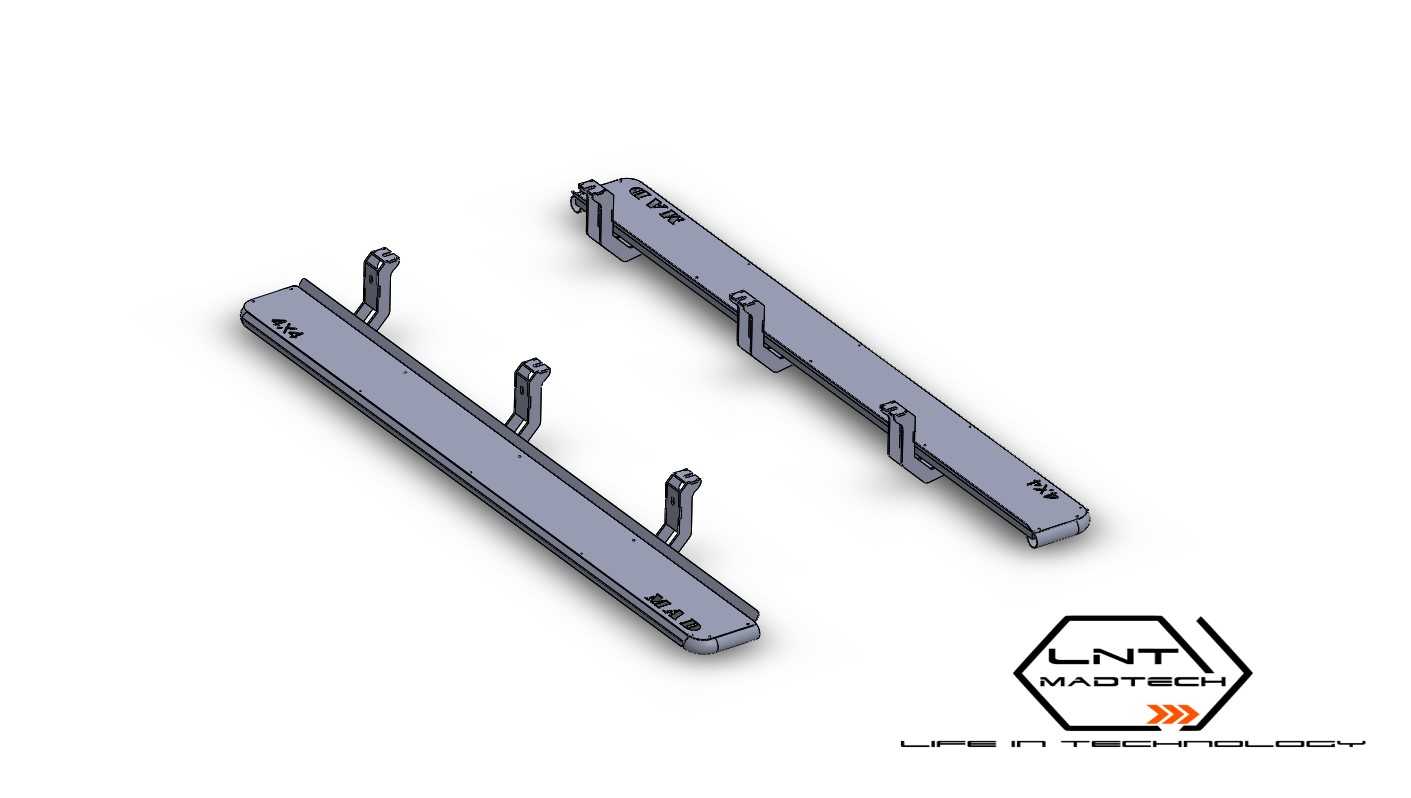

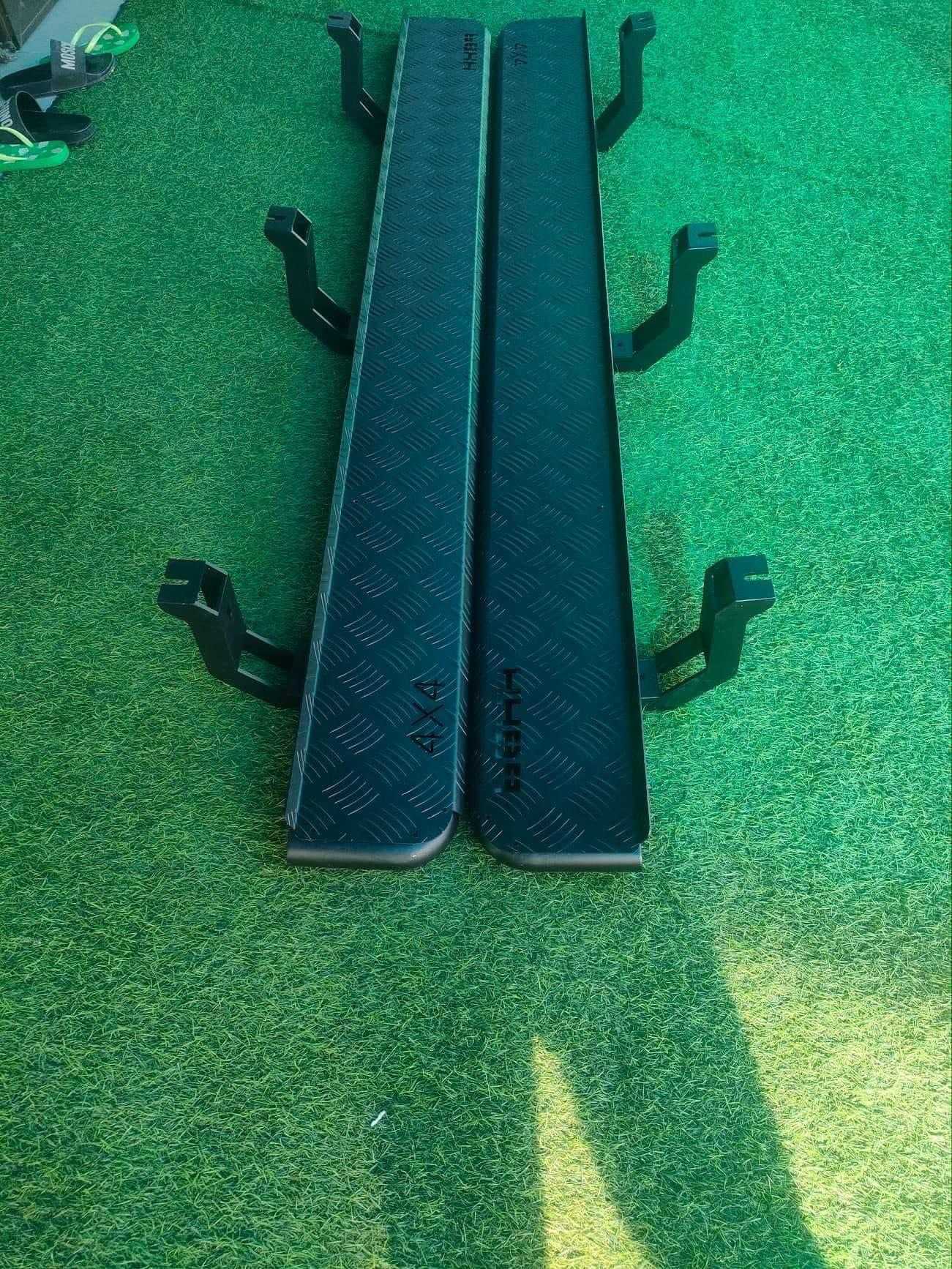

　　皮卡车型的使用场景覆盖城市通勤、户外越野、工具作业等多元领域，侧踏板作为车身外侧的核心附件，既要满足驾乘人员上下车的踩踏支撑需求，也要兼顾非铺装路面行驶时的车身防护作用，同时还要适配不同品牌、不同年款皮卡的底盘安装点位差异，避免出现安装干涉、承重不足的问题。本次设计的侧踏板采用分体式左右对称结构，主体承载梁选用挤压铝合金型材作为基础基材，型材截面经过多轮受力仿真优化，在保证整体刚性的前提下控制部件自重，避免额外增加车身簧下质量影响行驶操控性。踏板表面设置有连续的防滑凸起结构，凸起高度经过实测验证，既能够在雨天、泥地场景下刮除鞋底附着的泥水，防止上下车时脚底打滑，也不会因为凸起过高影响踩踏的平顺感，日常穿平底鞋、

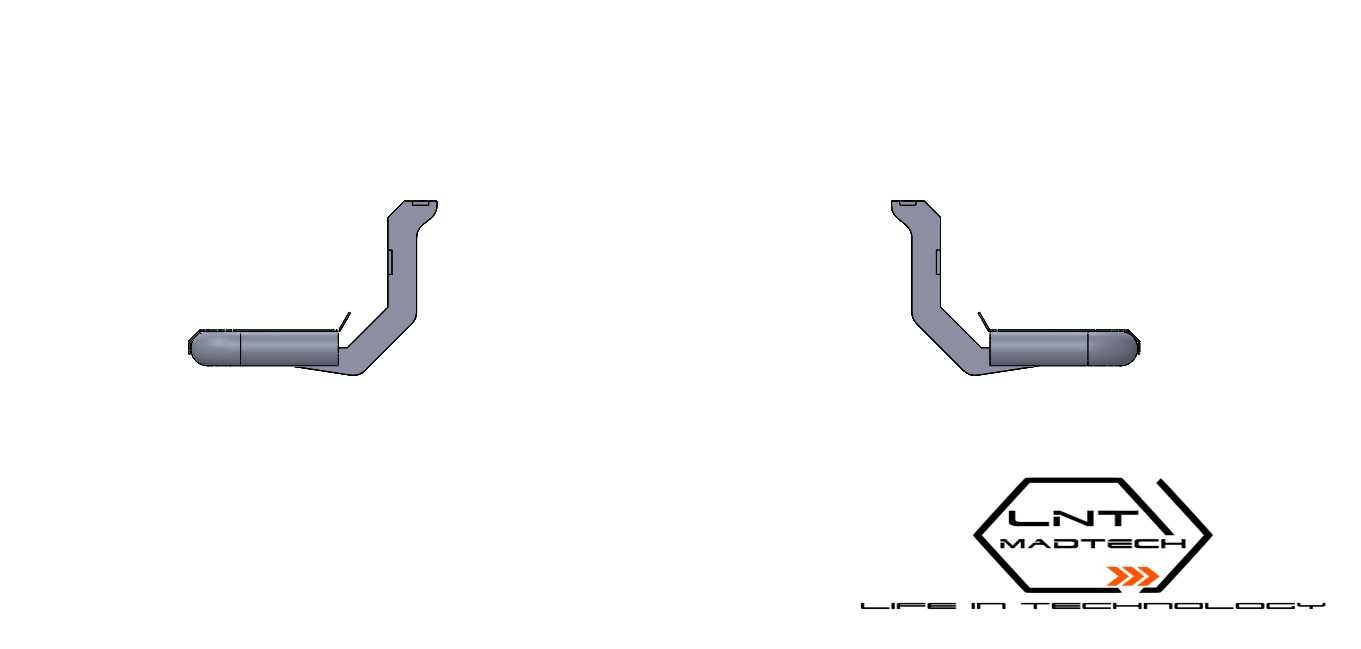

　　工装靴踩踏时都能获得稳定的支撑反馈。安装支架采用钢制冲压焊接结构，支架与车身底盘的连接点位完全对应各车型原厂预留的底盘安装孔位，不需要在车身上额外打孔破坏原有防锈涂层，支架与踏板主体之间采用螺栓加定位销的连接方式，既能够保证连接强度，也方便后期出现磕碰损坏时单独更换部件，降低维护成本。设计过程中针对不同适配车型的底盘高度差异，对踏板的安装高度做了差异化匹配：适配中型皮卡的版本，踏板上表面距离地面高度控制在380mm-420mm区间，适配全尺寸皮卡的版本则将高度调整至420mm-460mm区间，保证不同身高的驾乘人员上下车时都能自然落脚，不需要大幅度抬腿。踏板的整体宽度控制在120mm-140mm区间，

　　这个宽度既能够保证脚掌完全踩踏的接触面积，也不会超出车身侧面过多，避免在狭窄路段会车、越野穿越灌木丛时增加刮蹭概率。踏板两端做了圆弧收边处理，所有外露的金属边缘都经过钝化打磨，不存在尖锐毛刺，防止日常使用时剐蹭衣物或者磕碰受伤。针对越野场景的使用需求，踏板主体的下边缘做了加强筋结构设计，当车辆在非铺装路面行驶遇到侧面托底情况时，踏板能够率先接触障碍物，分散冲击力，避免障碍物直接撞击车身侧围造成钣金变形，同时支架的受力路径经过优化，撞击力能够通过支架直接传递到底盘大梁结构，不会因为局部受力过大导致踏板变形脱落。考虑到皮卡用户经常会在踏板上临时放置物品、或者踩踏踏板取放车顶上的行李，踏板的整体静态承重按照单侧150kg的标准做验证，

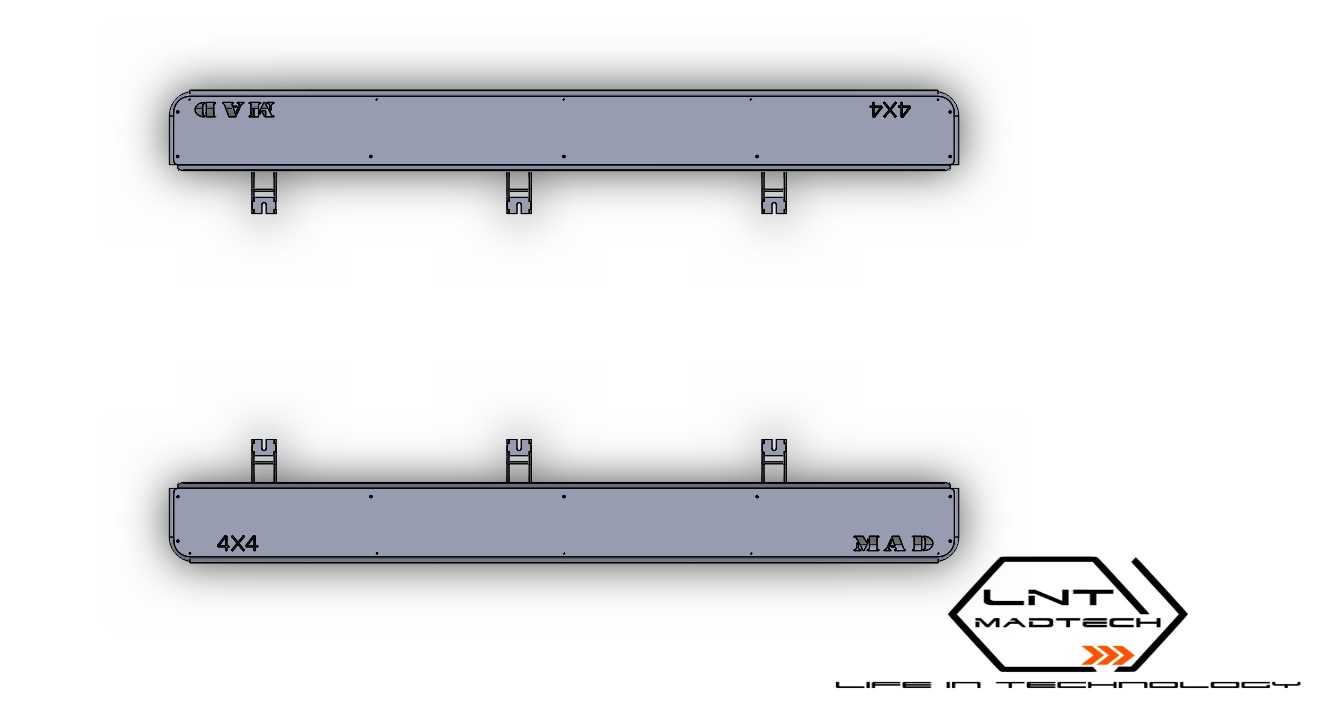

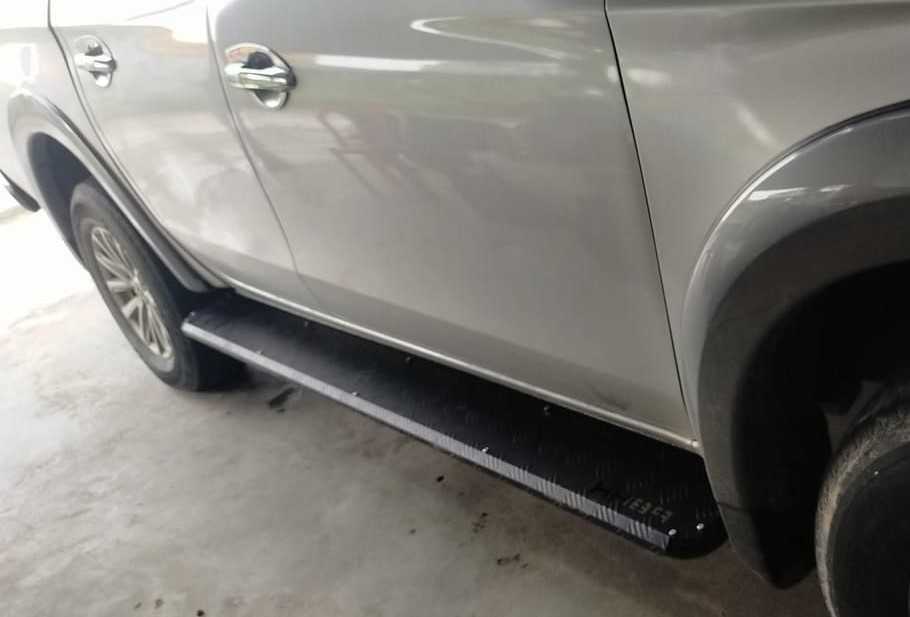

　　三个安装支架均匀分布在踏板长度方向，将承重载荷分散传递到底盘的三个不同点位，避免单点受力过大导致底盘安装位变形。踏板表面的防滑结构采用与主体一体成型的设计，相比后期粘贴的防滑垫，不存在长时间使用后脱胶、老化脱落的问题，表面做了硬质阳极氧化处理，能够抵御日常行驶中车轮带起的砂石击打，也能耐受冬季融雪剂、户外泥水的腐蚀，长期使用不会出现明显的锈蚀、掉漆问题。在安装边界的校核上，设计阶段逐一匹配了各适配车型的侧裙轮廓、油箱加注口位置、后轮轮眉突出量，保证踏板安装后与车身侧裙的间隙控制在5mm-8mm区间，既不会因为间隙过大藏污纳垢，也不会因为间隙过小在车身出现扭动时产生摩擦异响；针对部分车型侧方有排气尾段伸出的情况，还在对应位置的支架上增加了隔热垫片，避免排气高温长期烘烤导致踏板涂层老化。不同适配版本的踏板长度根据车型轴距差异做了对应调整，标准双排座舱版本的踏板长度覆盖前后门的上下车区域，单排座舱版本则适当缩短长度，避免超出车身前后端影响通过角。整个结构没有多余的装饰性部件，所有造型特征都服务于功能需求：踏板上表面的品牌标识采用凹陷式设计，不会因为长期踩踏被磨掉，也不会凸起硌脚；两端的端盖采用卡扣加螺栓的双重固定方式，越野场景下受到树枝刮蹭也不会轻易脱落。
