福特撼路者越野款前防护杠结构设计

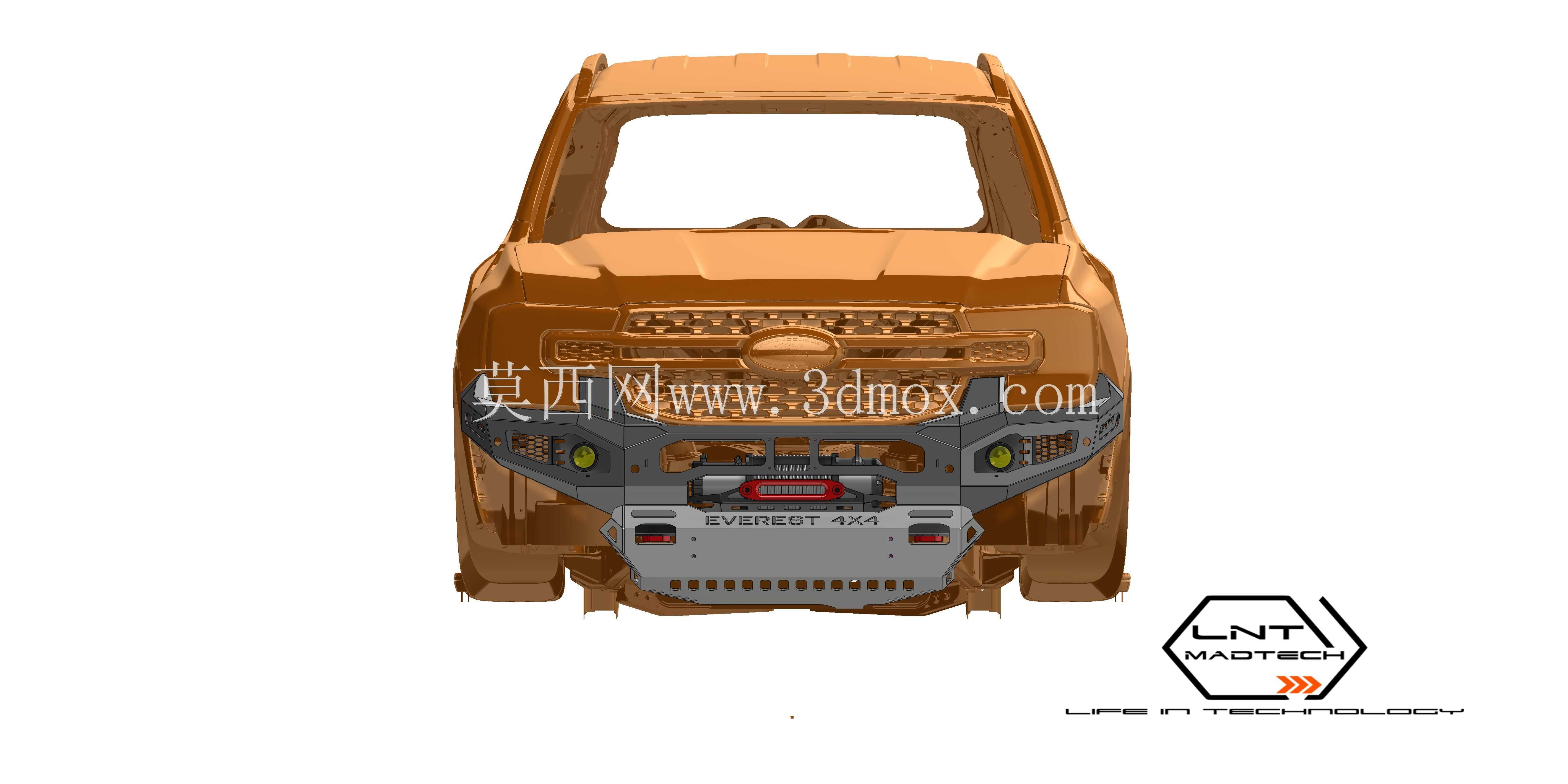

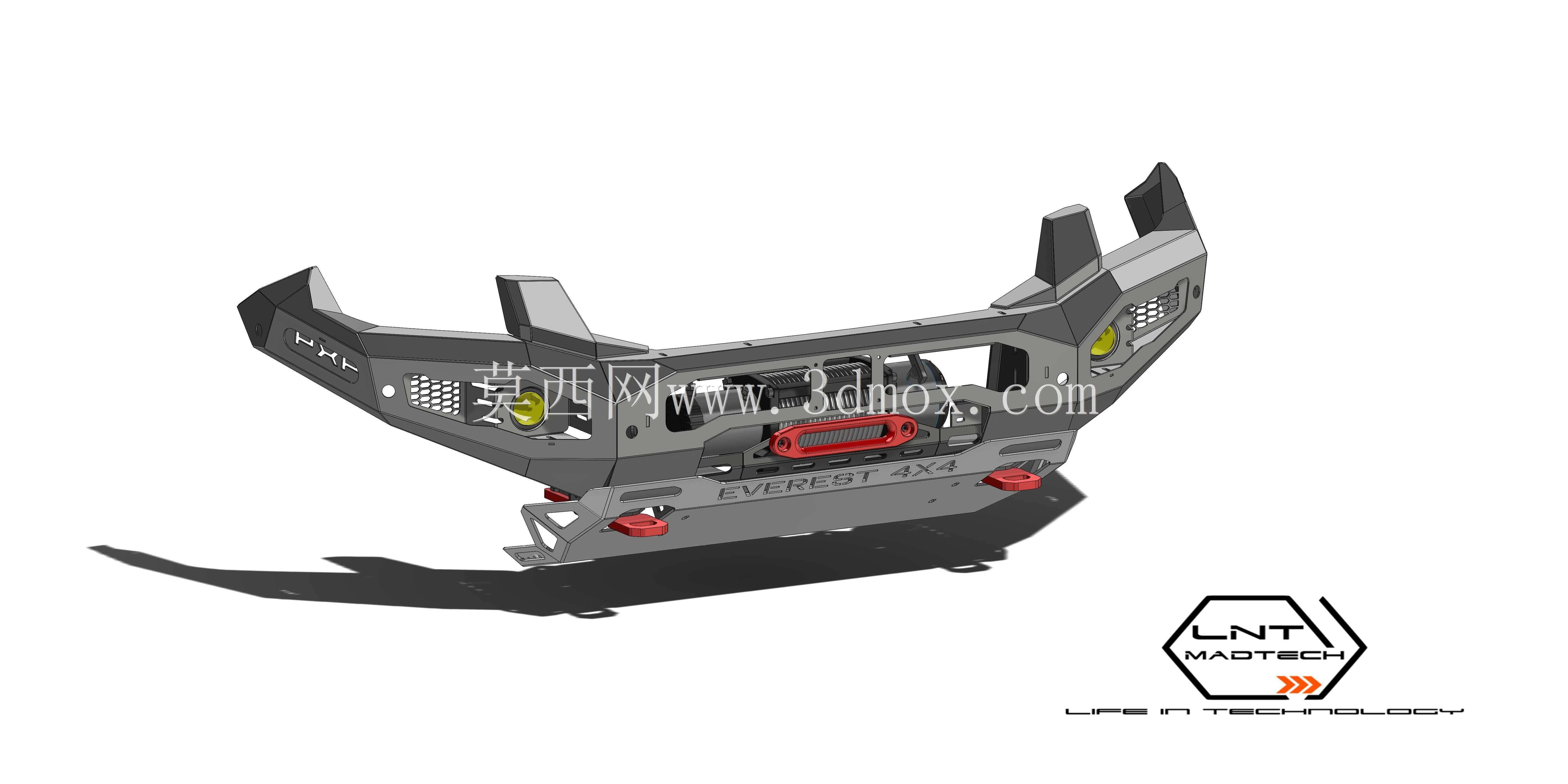

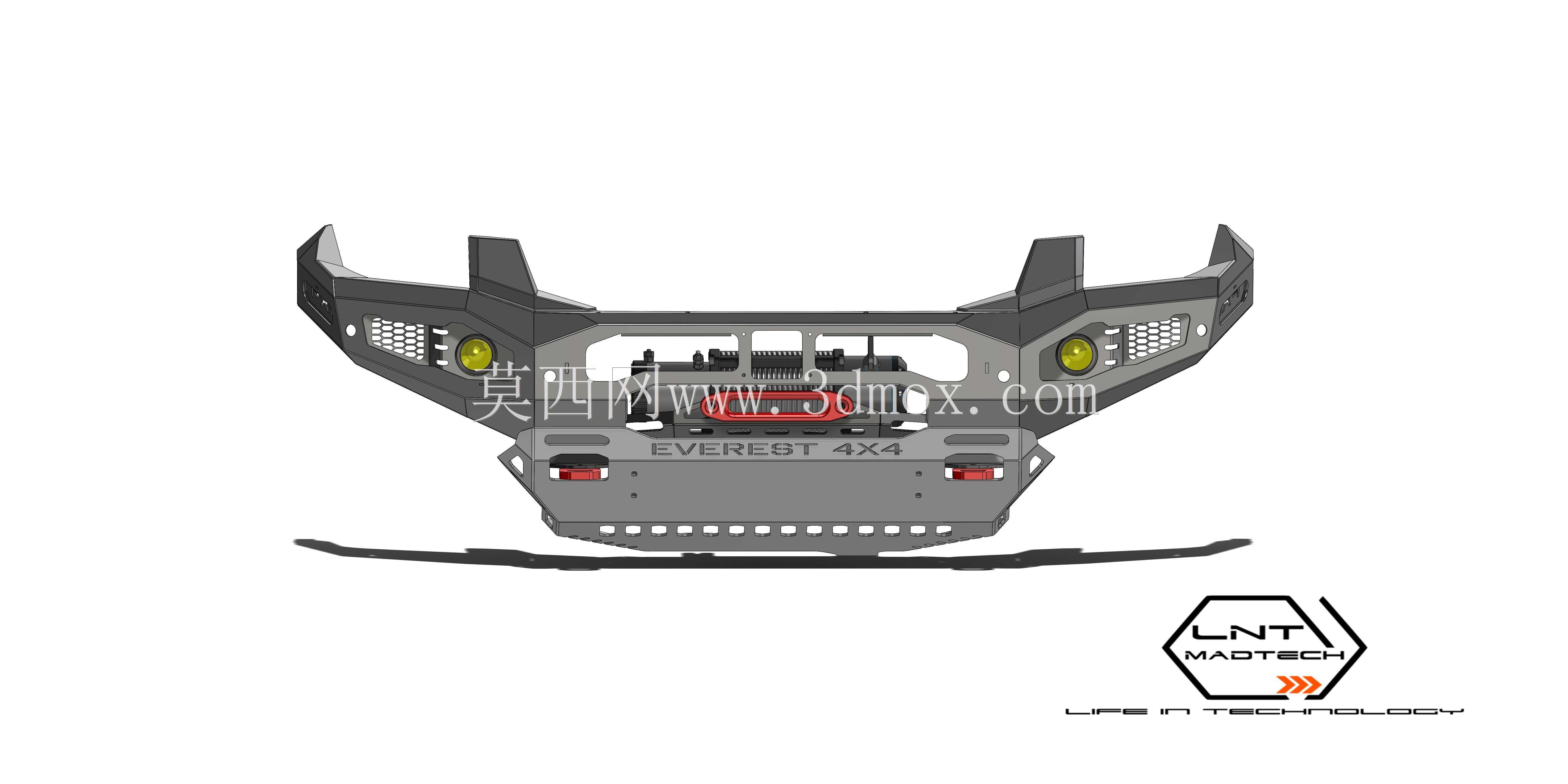

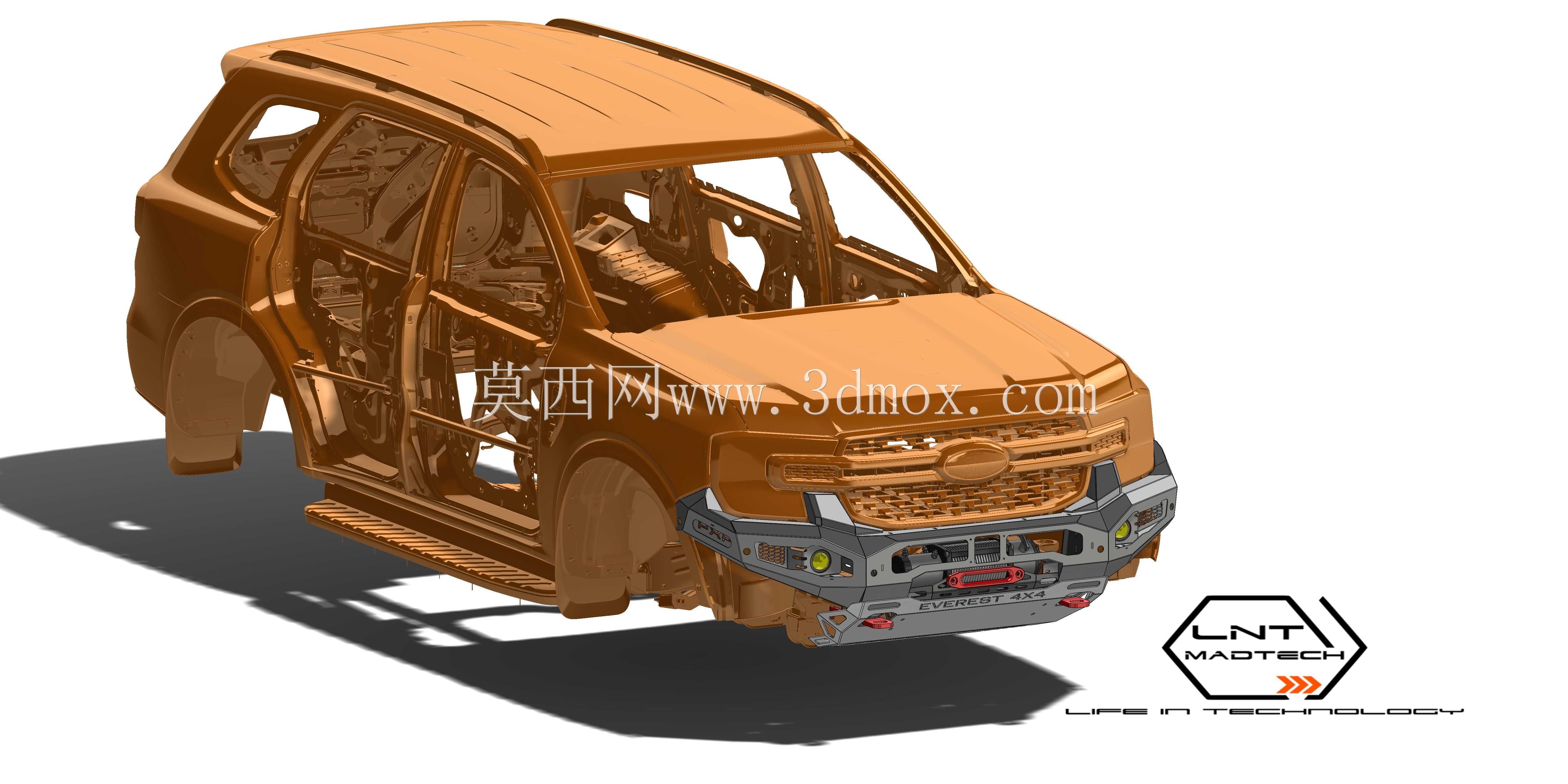

　　这款前防护结构针对硬派越野车型的非铺装路面使用场景开发，核心作用是在越野穿越、丛林穿越、砂石路段行驶过程中，为车辆前部的散热模块、大灯总成、翼子板前端以及原厂前纵梁端头提供物理防护，避免飞石撞击、低矮障碍物剐蹭、轻度冲坡托底对车头核心部件造成不可逆损伤。从结构设计逻辑来看，整体采用分层受力的思路，上层安装基座直接匹配原厂纵梁前端的预留安装孔位，不需要对原车白车身进行额外打孔切割，安装时通过高强度螺栓与原车安装点刚性连接，保证受力时载荷可以直接传递到车身纵梁，避免应力集中在翼子板等覆盖件上造成覆盖件变形。中部主防护梁采用内凹的造型设计，预留了原厂中冷器、散热器的通风间隙，不会阻挡散热模块的进风效率，同时中部集成了辅助灯安装位，

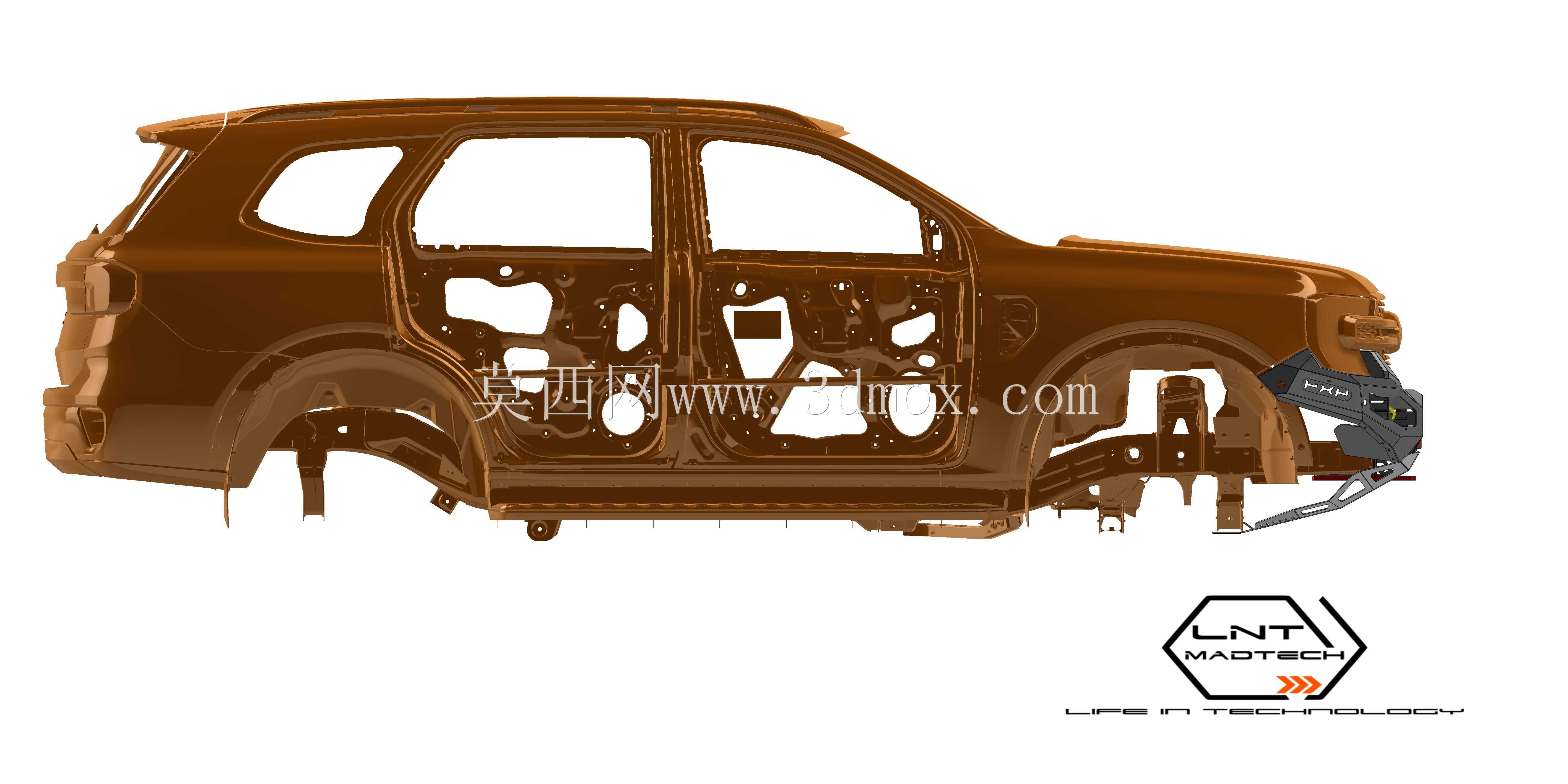

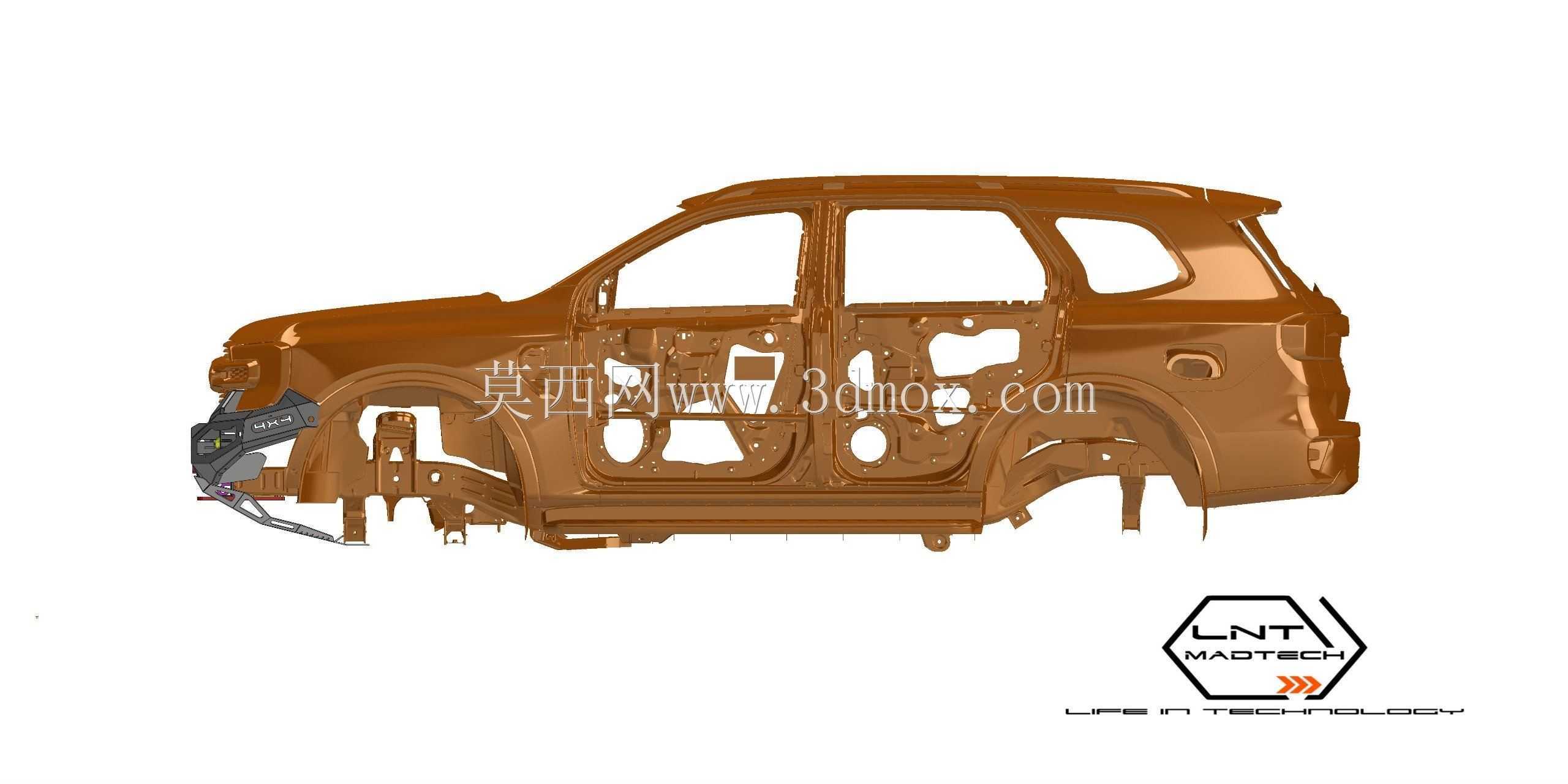

　　可直接固定越野辅助射灯，不需要额外打孔固定支架；主防护梁的下沿做了向上的收角设计，在车辆接近角范围内不会额外突出，避免越野时因为防护杠突出导致接近角变小，影响车辆的通过能力。两侧的延伸段直接包裹住大灯下方的边角位置，在车辆发生侧向剐蹭时，能先于原厂保险杠接触障碍物，保护大灯灯壳与翼子板漆面。下部预留了绞盘安装的固定位，内部的加强筋结构按照额定拖拽载荷做了应力分散设计，在使用绞盘进行自救或者拖拽其他车辆时，载荷可以均匀分布到两侧纵梁，不会出现单点受力导致安装座变形的问题。从安装边界来看，整体结构的宽度与车身前轮眉外侧齐平，不会超出车身宽度影响车辆在狭窄路段的通行，上部与引擎盖前端预留了足够的间隙，车辆在颠簸路段行驶时悬架跳动、

　　车身扭转不会出现防护杠与引擎盖干涉的情况；与前部雷达、摄像头的安装位置做了避让设计，不会遮挡原厂驾驶辅助系统的传感器信号，安装后不需要对驾驶辅助系统做额外标定。所有外露的棱边都做了圆角过渡处理，避免越野救援或者日常检修时棱角划伤操作人员，结构上预留了牌照安装位，符合道路使用的安装要求，不需要额外调整牌照的安装位置。
