福特Ranger运动款前防护杠结构设计

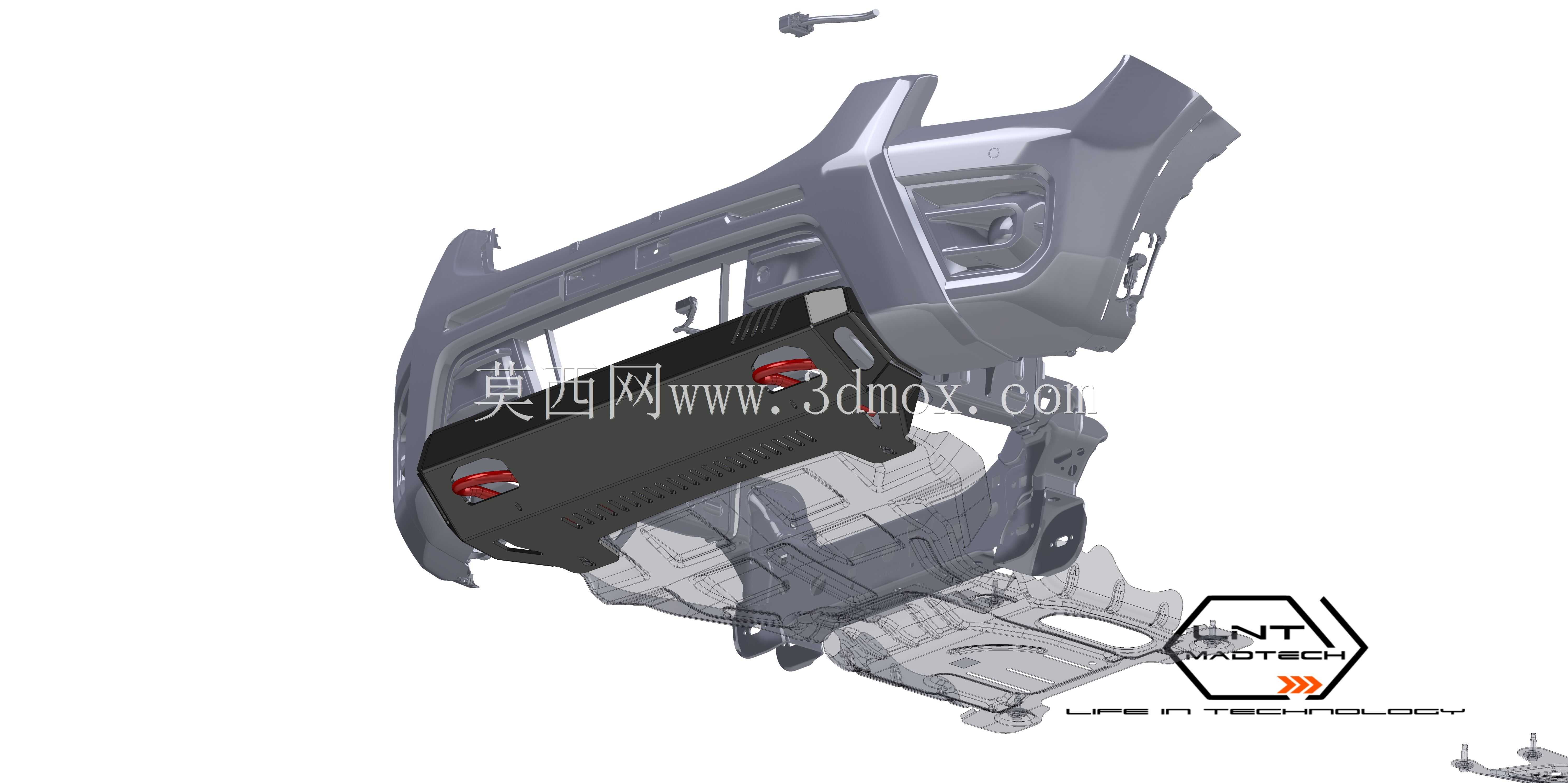

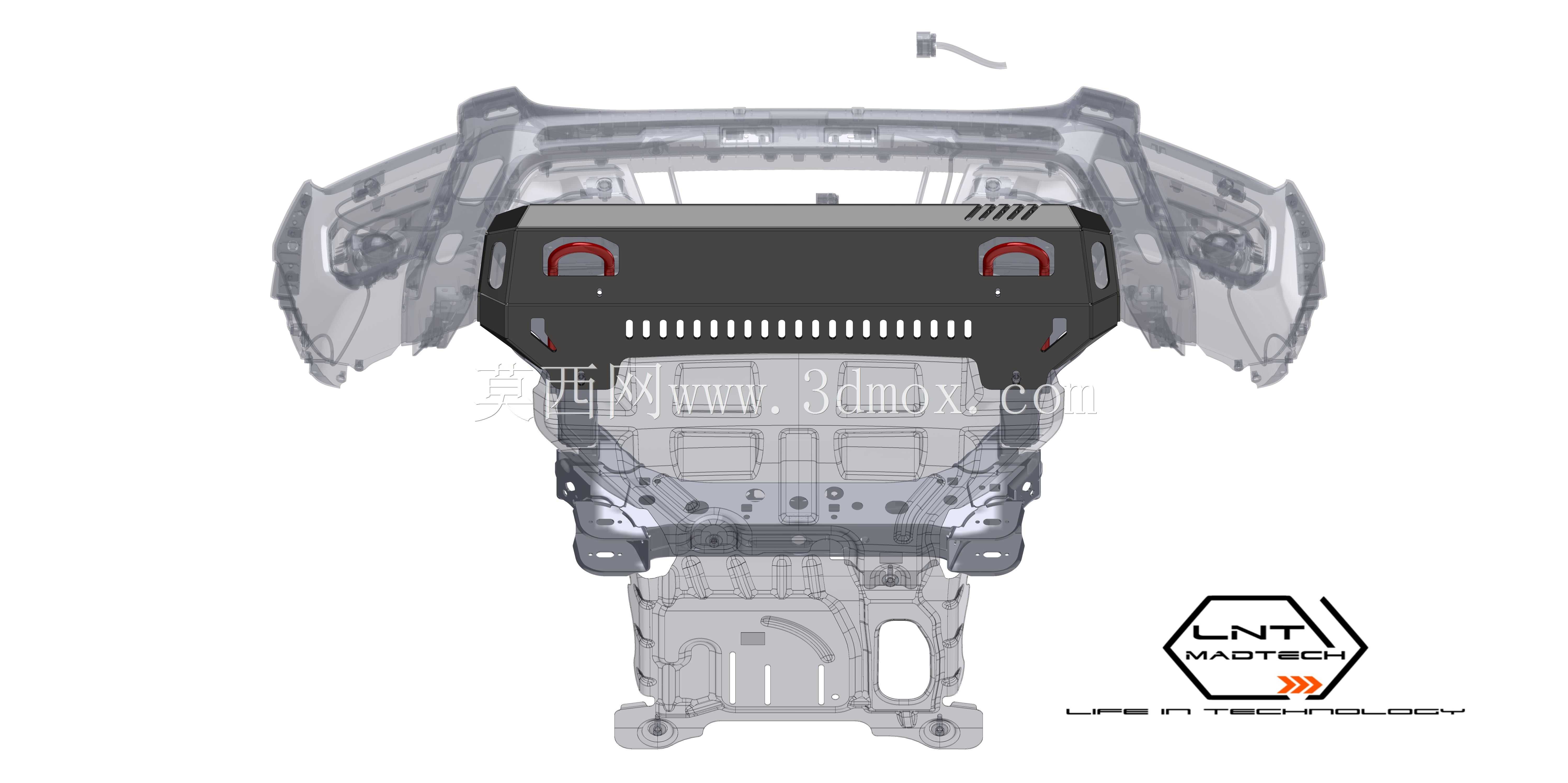

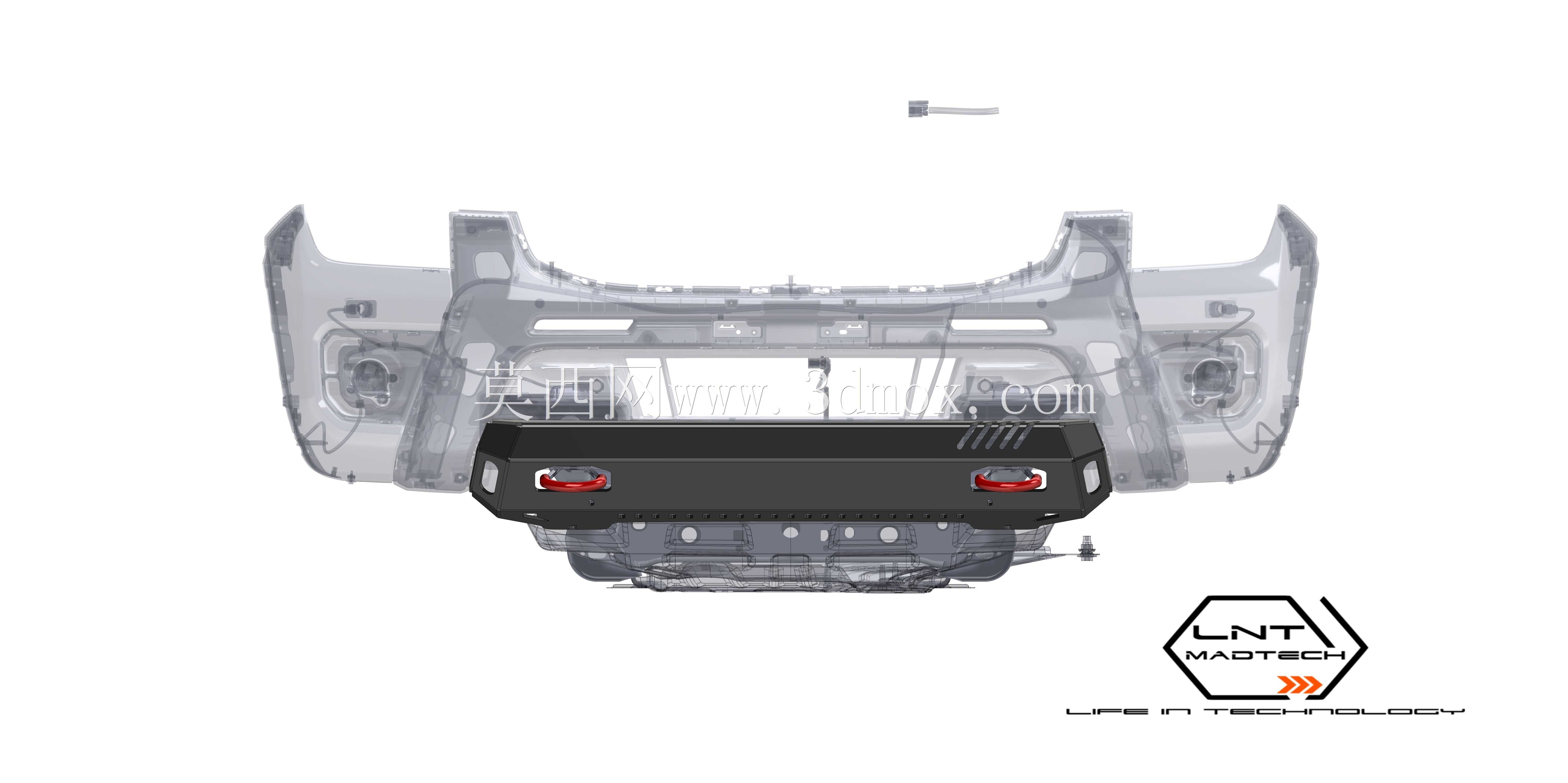

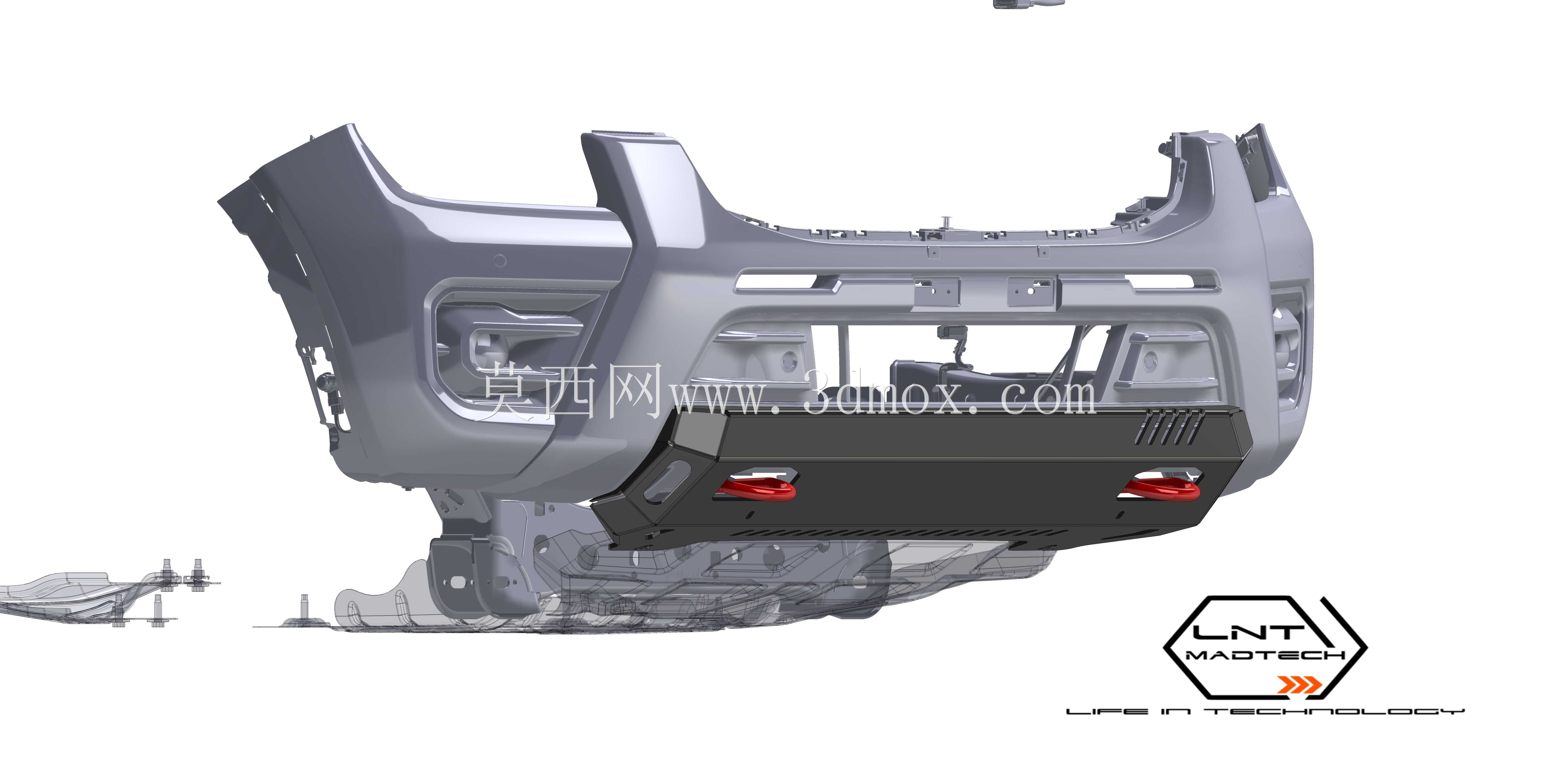

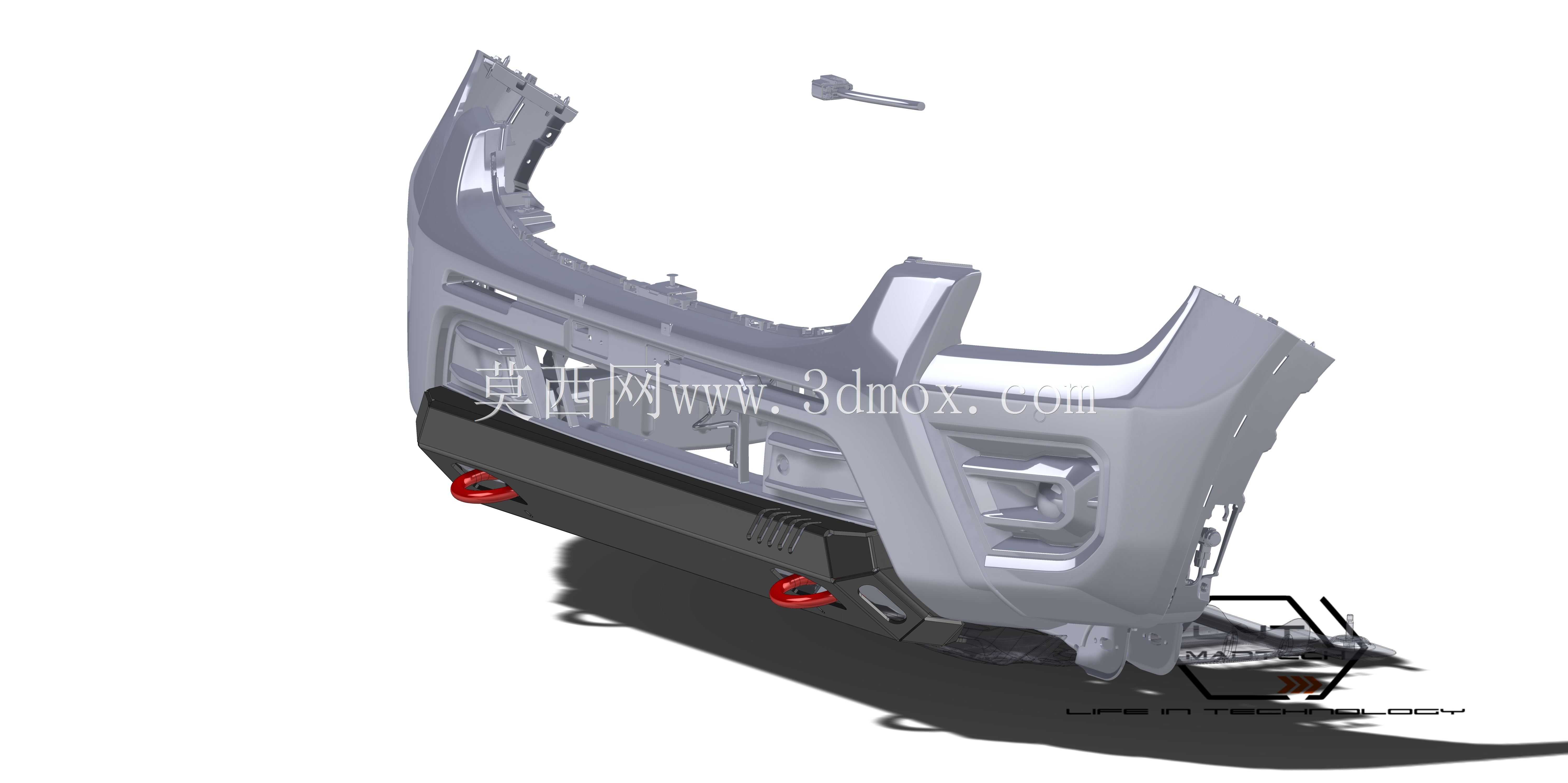

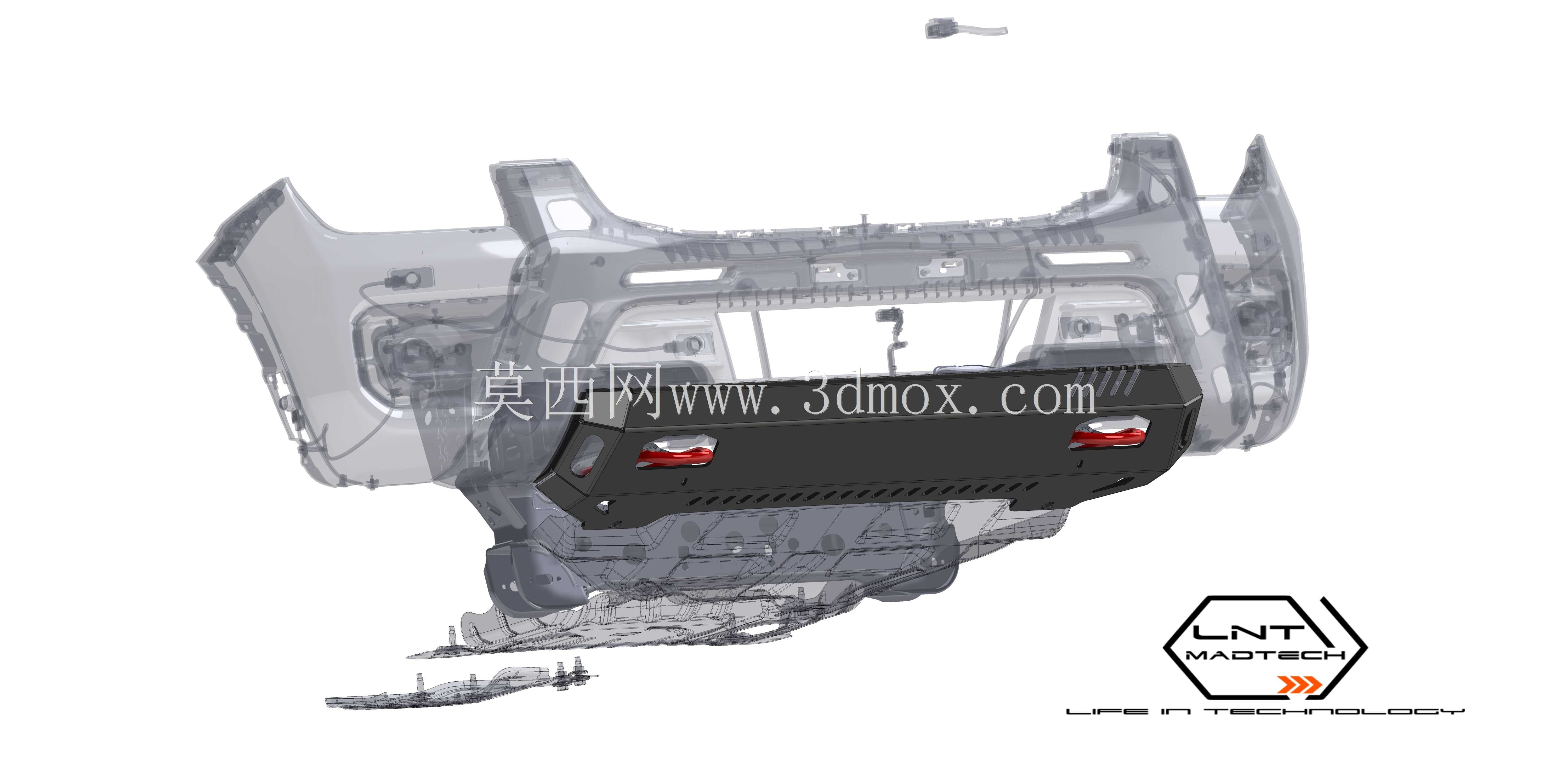

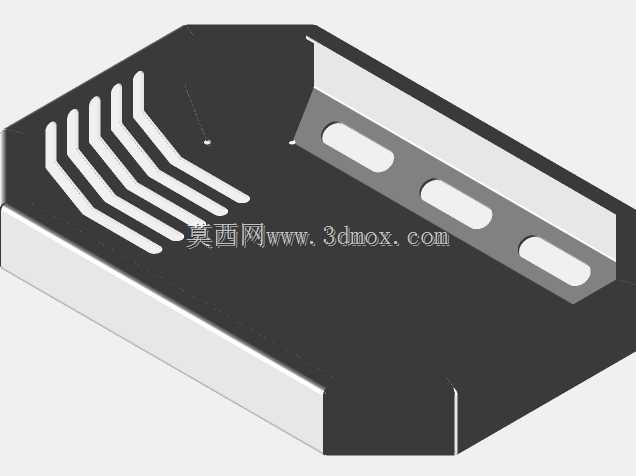

　　这款前防护杠的设计首先锚定越野场景的实际使用需求，针对非铺装路面行驶时的前部碰撞、飞石冲击、灌木剐蹭等工况做结构强化，整体采用框式承载结构，主体安装点完全匹配原车前部纵梁的预留孔位，不需要对原车车架、翼子板、散热模块做额外切割改动，安装时可直接通过螺栓组完成固定，安装边界严格避让原车ACC雷达、前摄像头、拖车钩预留位以及进气通风路径，不会干扰原车主动安全设备的正常工作，也不会阻挡散热系统的进风通量。从结构细节来看，防护杠主体采用等截面高强度型材做主体承载梁，上部预留了辅助灯安装位，两侧的造型做了内收倒角处理，避免极限转向时与轮胎发生运动干涉，下部的格栅状开槽既可以降低整体自重，也能在碰撞时起到溃缩吸能的作用，

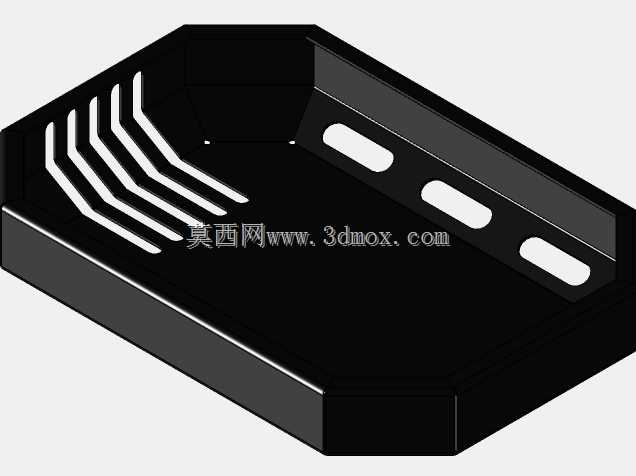

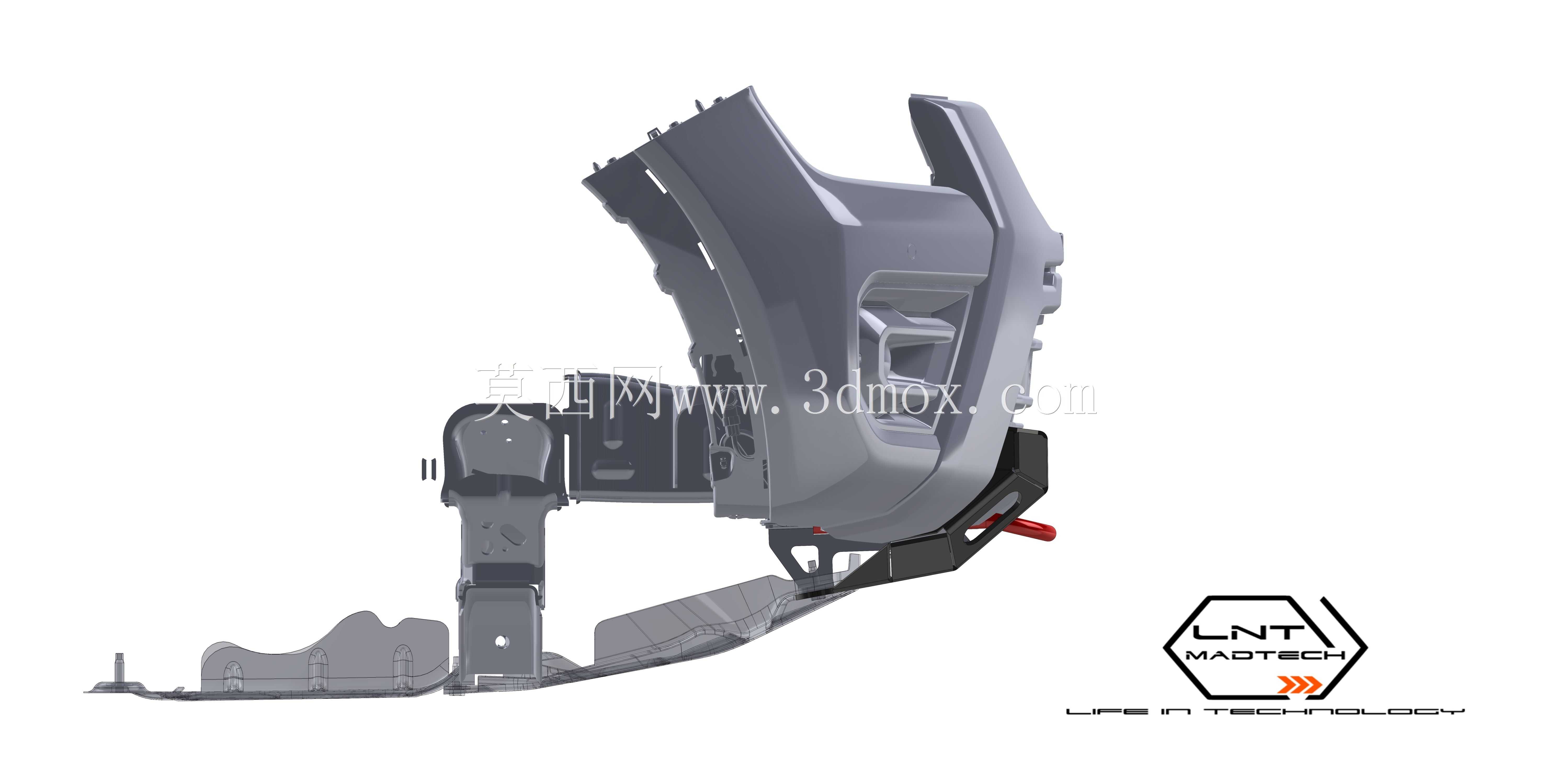

　　避免刚性冲击直接传递到车架造成纵梁变形。设计过程中首先完成了原车前部点云数据的对齐匹配，反复校核了安装面的平面度公差，所有安装孔位的位置度公差控制在0.2mm以内，确保装车时的贴合度，不会出现缝隙不均、安装应力集中的问题。防护杠的突出距离经过多轮验证，在保证足够碰撞缓冲行程的前提下，尽可能控制外伸尺寸，避免加大整车接近角的损失，适配越野穿越时的坡道通行需求。两侧的造型与原车翼子板的线条做了呼应，不会出现加装件的突兀感，同时预留了绞盘安装的内部空间，可根据使用需求拓展加装自救绞盘，不需要额外做支架改装。结构上还考虑了长期户外使用的耐候性，所有棱边都做了圆角钝化处理，避免应力集中造成的疲劳开裂，安装支架采用加厚板材做折弯成型，

　　与车架连接的位置加装了减震垫片，减少越野颠簸时的共振异响。在实际使用场景中，这款防护杠不仅能在低速碰撞时吸收冲击能量，保护原车前部的水箱、冷凝器、大灯等易损部件，还能作为户外拓展的安装基座，可固定牌照架、辅助照明、天线等越野常用配件，整体结构在强度和轻量化之间做了平衡，不会过多增加车头前部的簧下质量，避免影响原车的转向手感和悬挂响应。
