丰田坦途底盘防护板越野改装结构

　　这套底盘防护结构面向硬派皮卡和越野SUV的底部防护需求，重点覆盖发动机油底壳、变速箱壳体、分动器、前横梁、转向机及部分纵梁下方区域。车辆在非铺装路面行驶时，石块冲击、车辙剐蹭、坡道托底和涉水后泥沙侵入都会对底盘薄弱部件造成损伤，护板的作用不是简单增加一块铁板，而是在有限离地间隙内建立可承受冲击、可引导滑移、可维护拆装的防护界面。

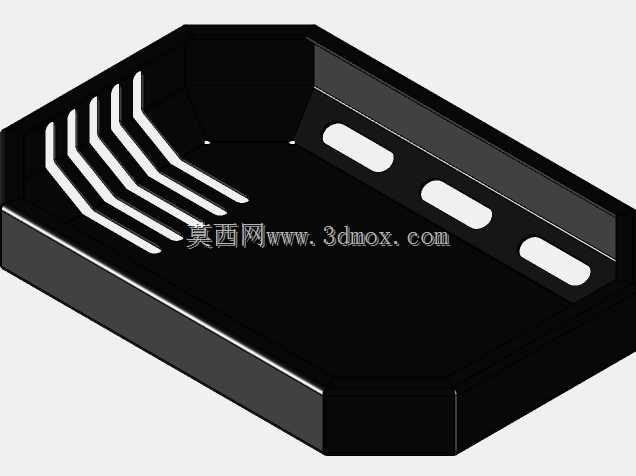

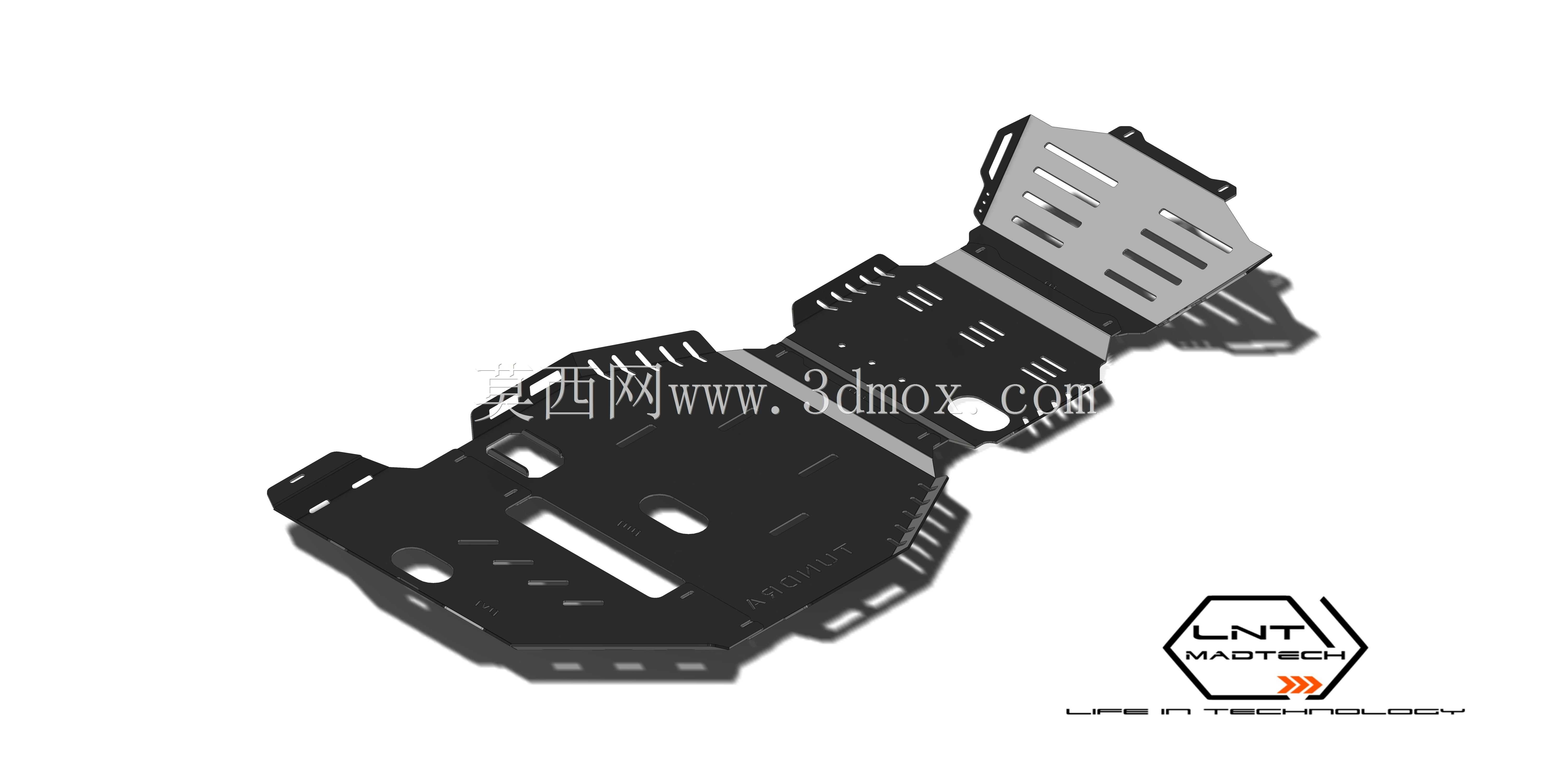

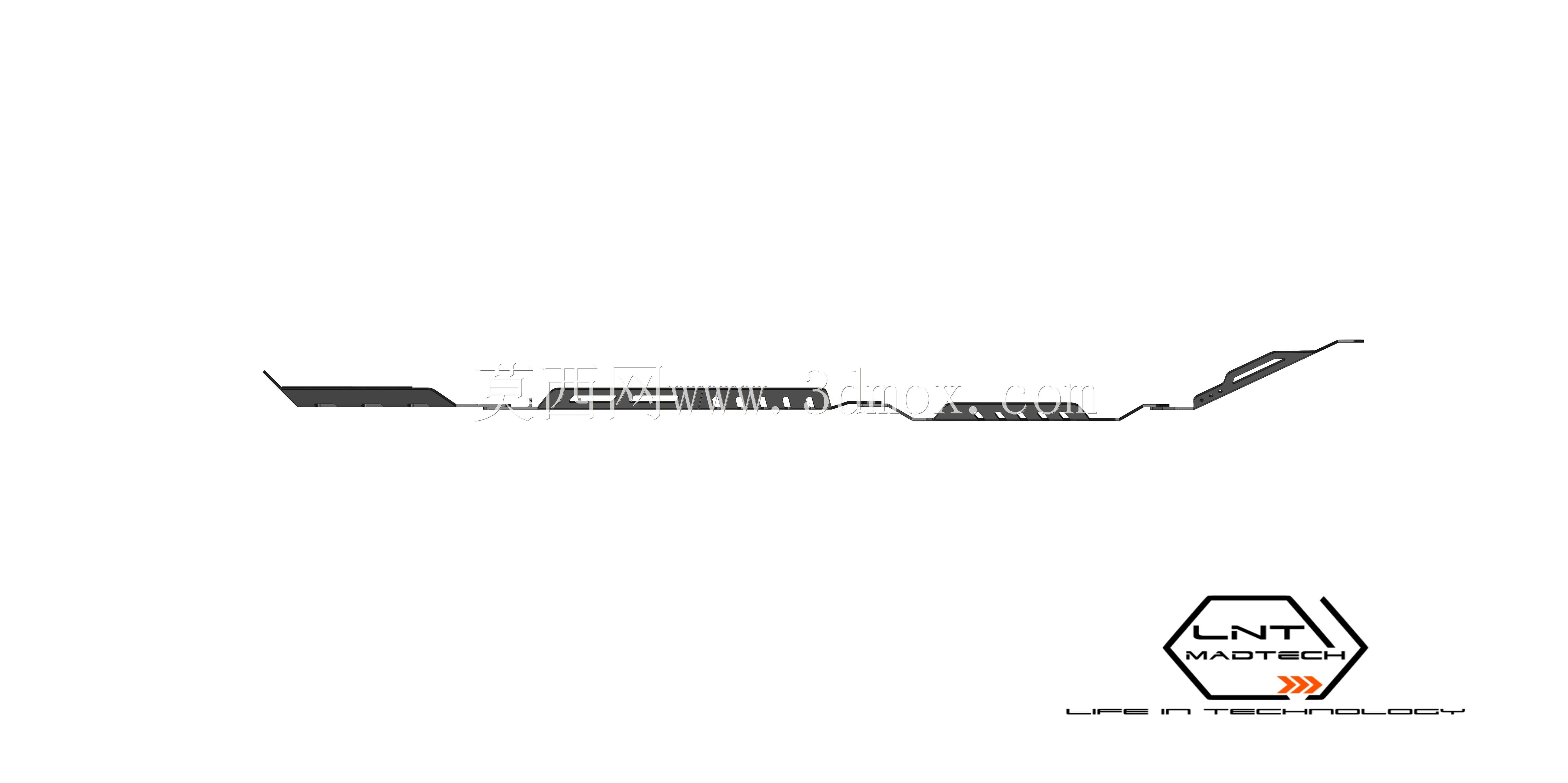

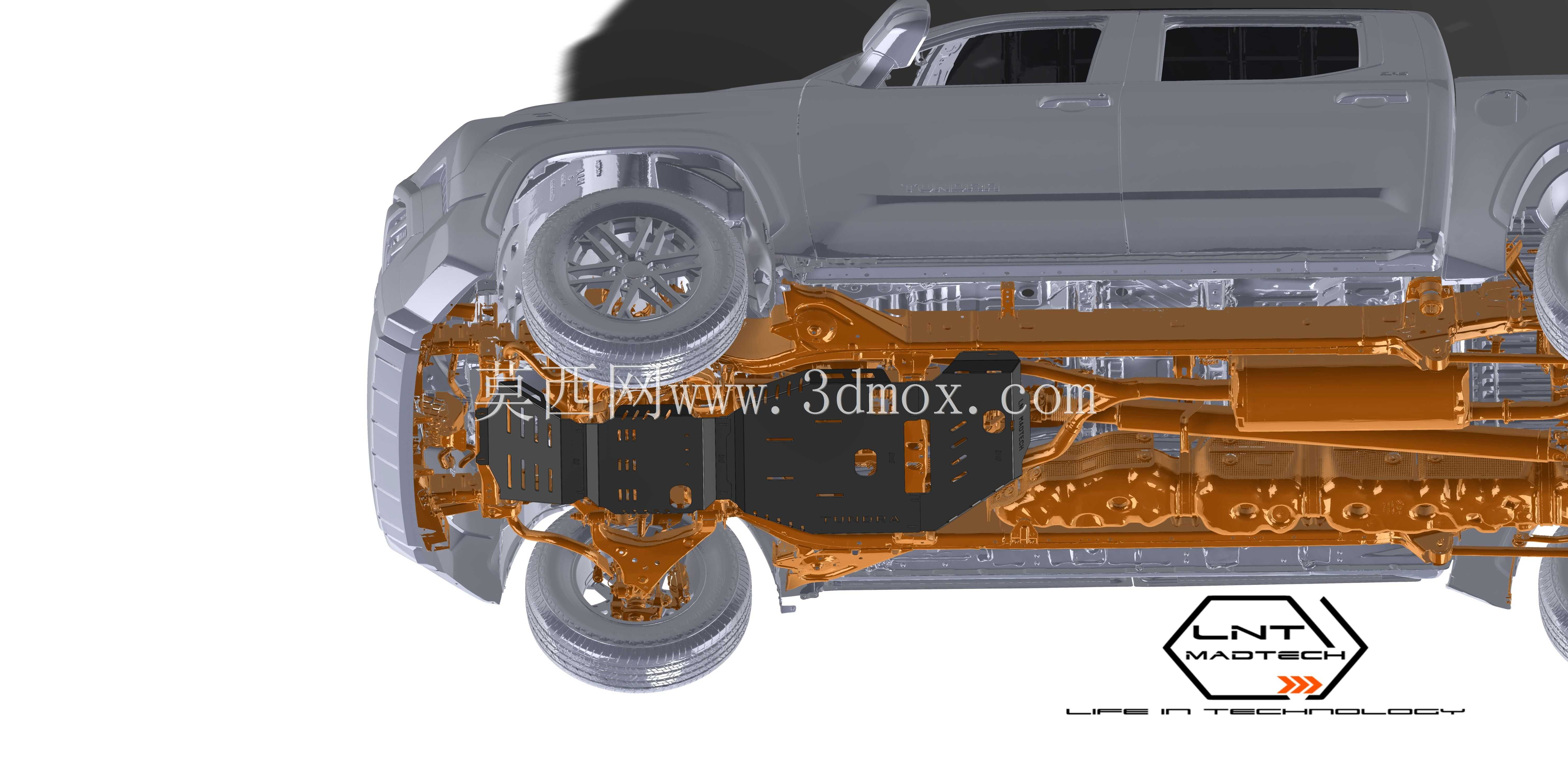

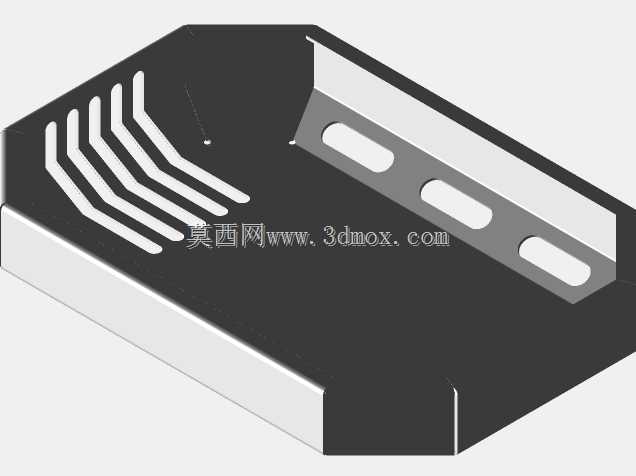

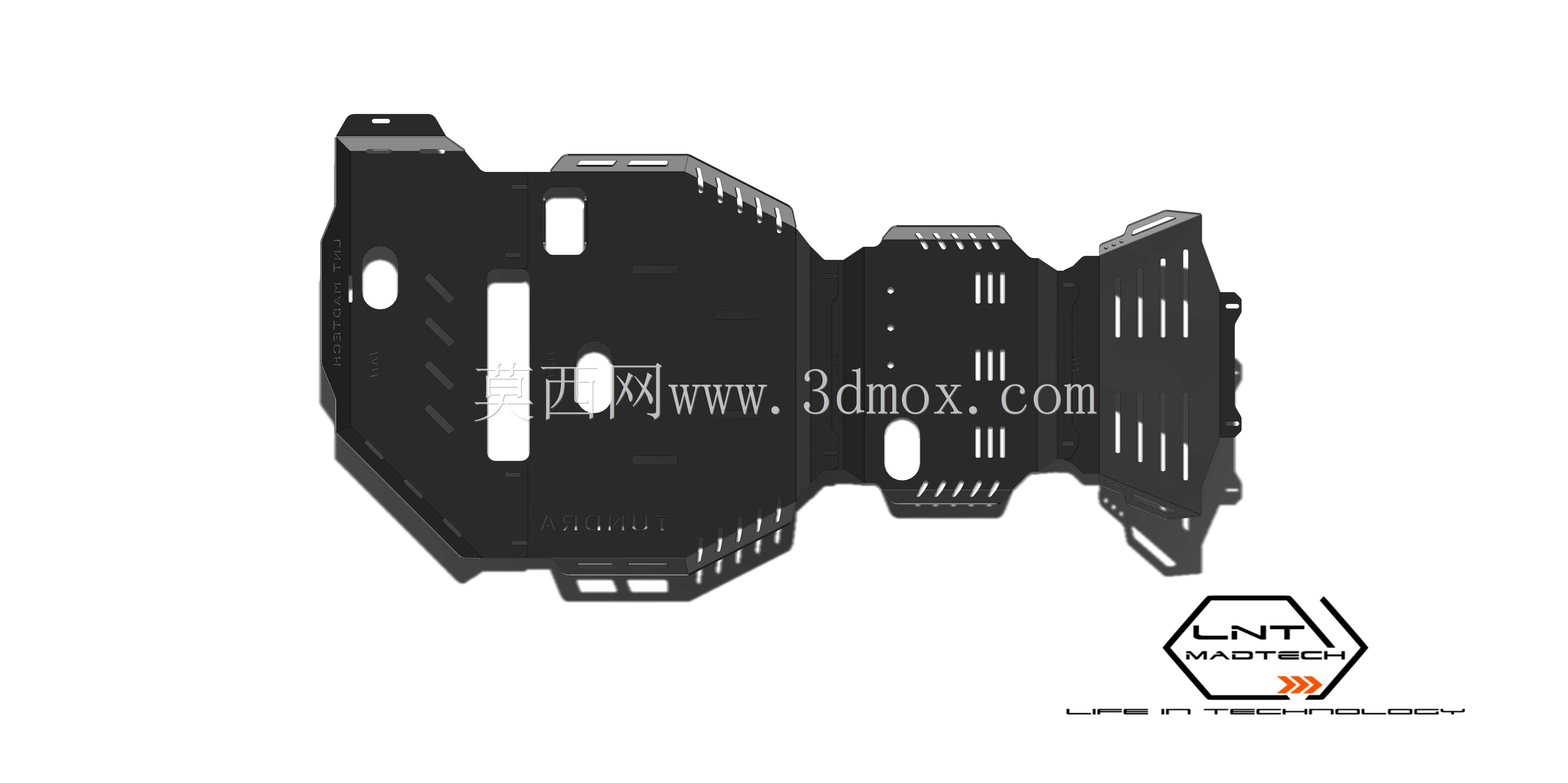

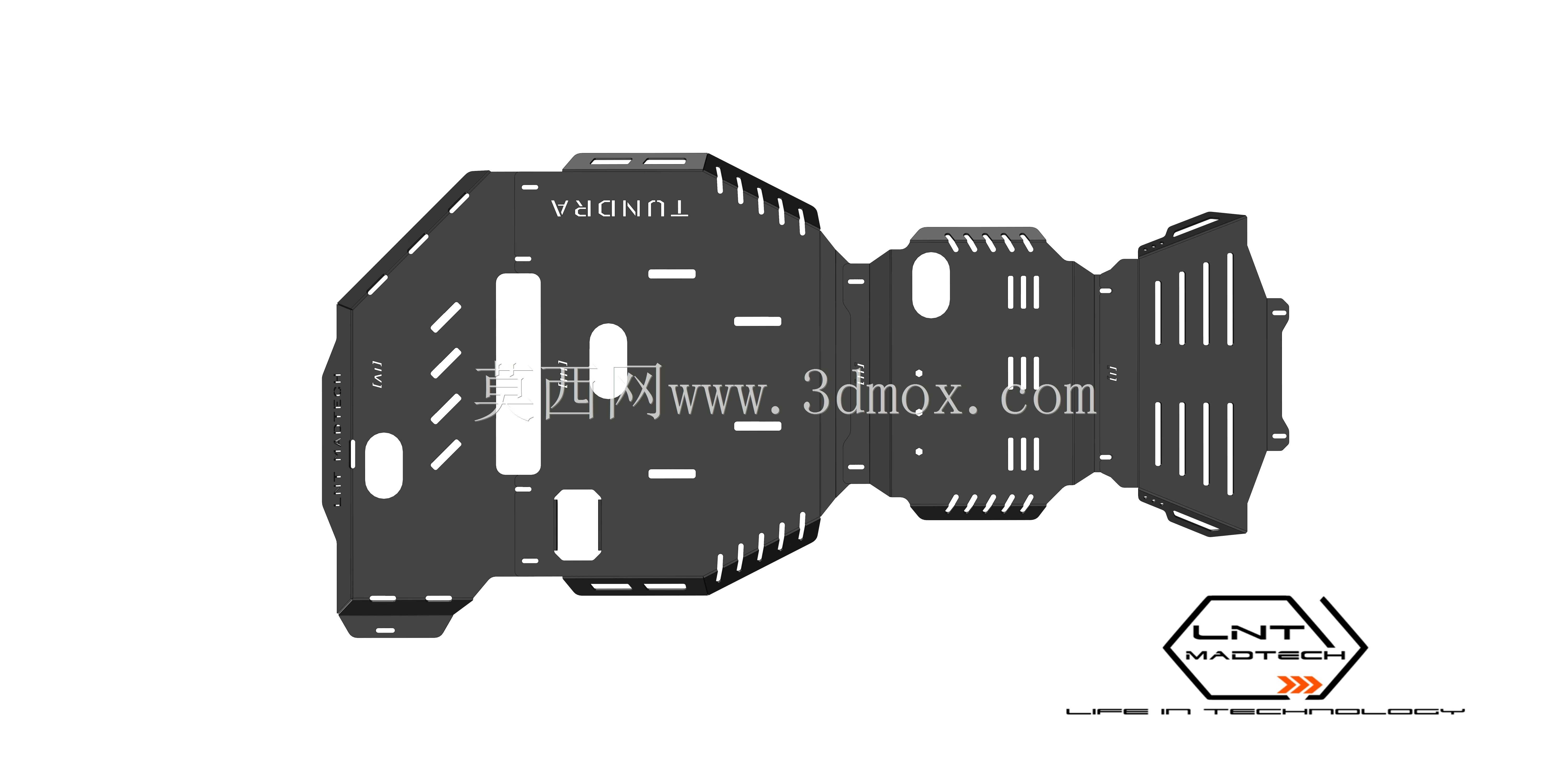

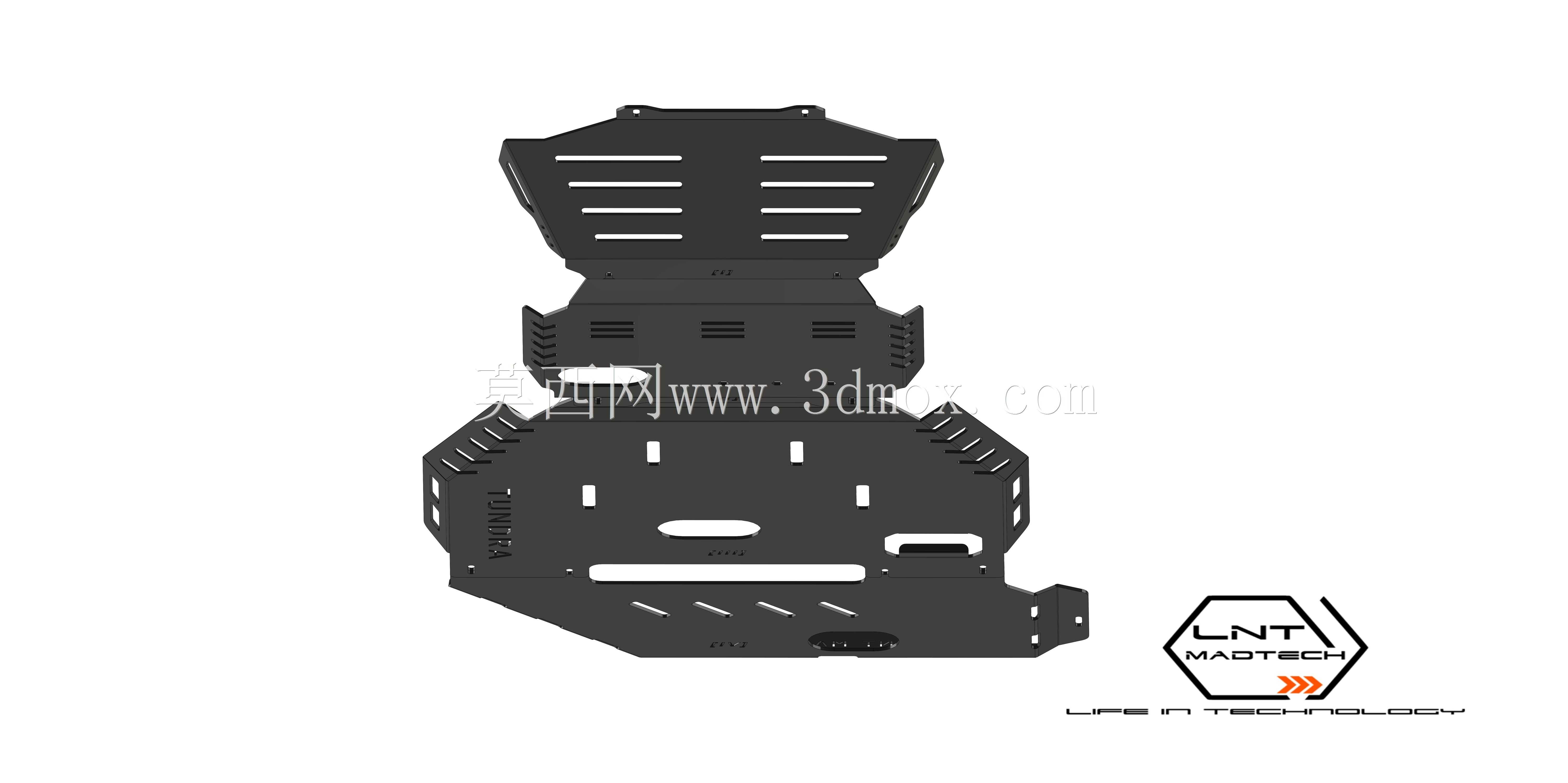

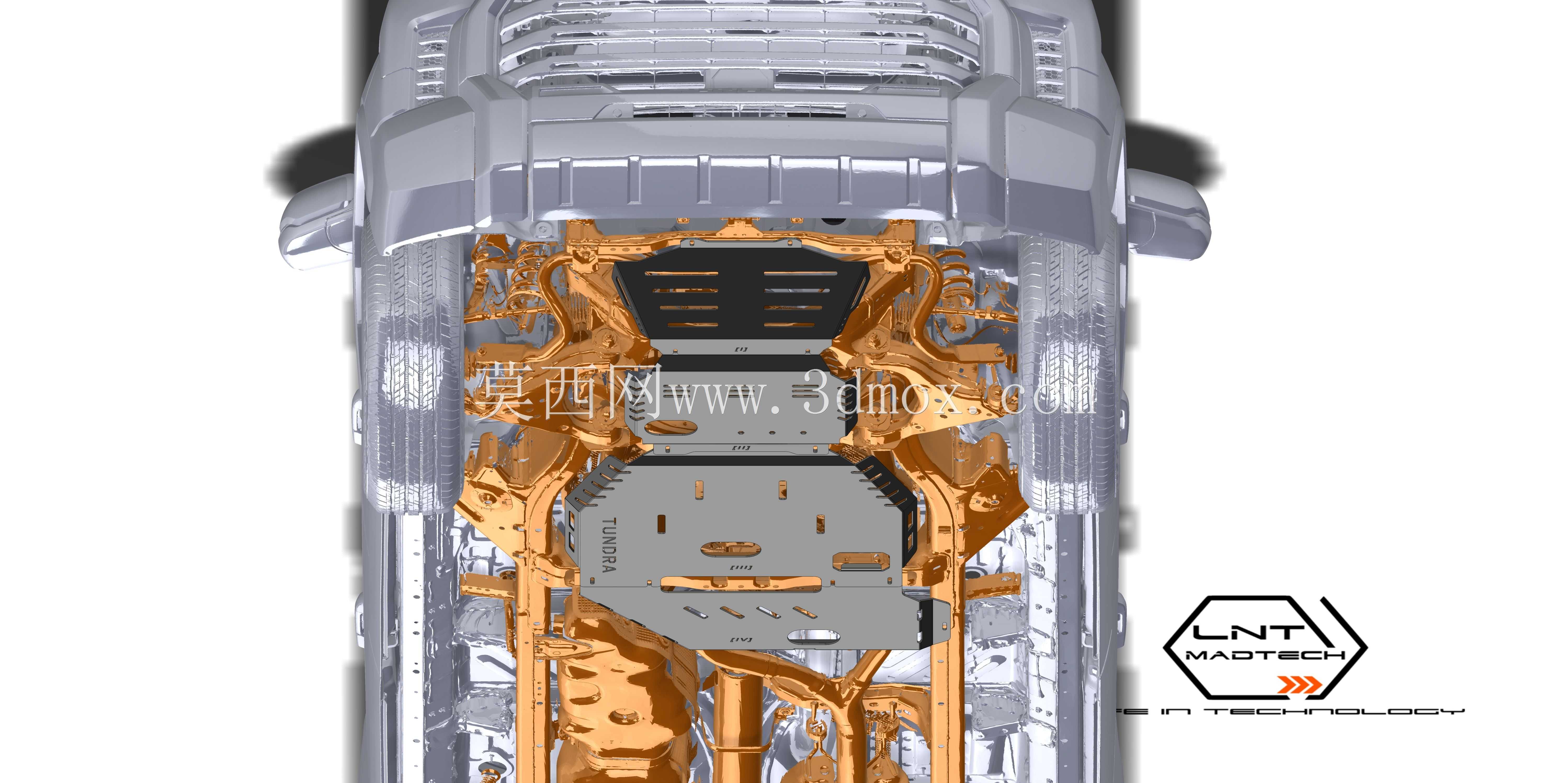

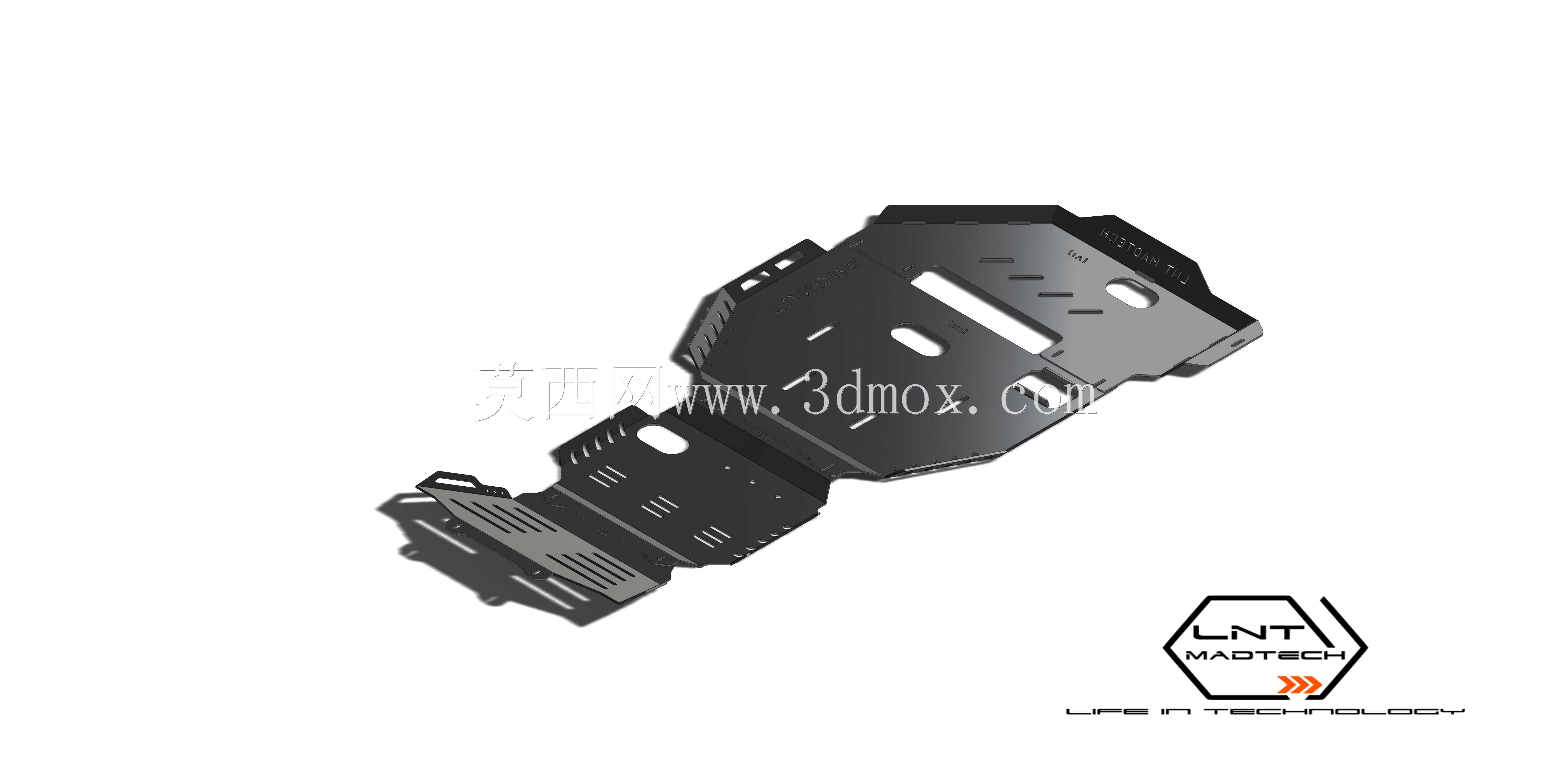

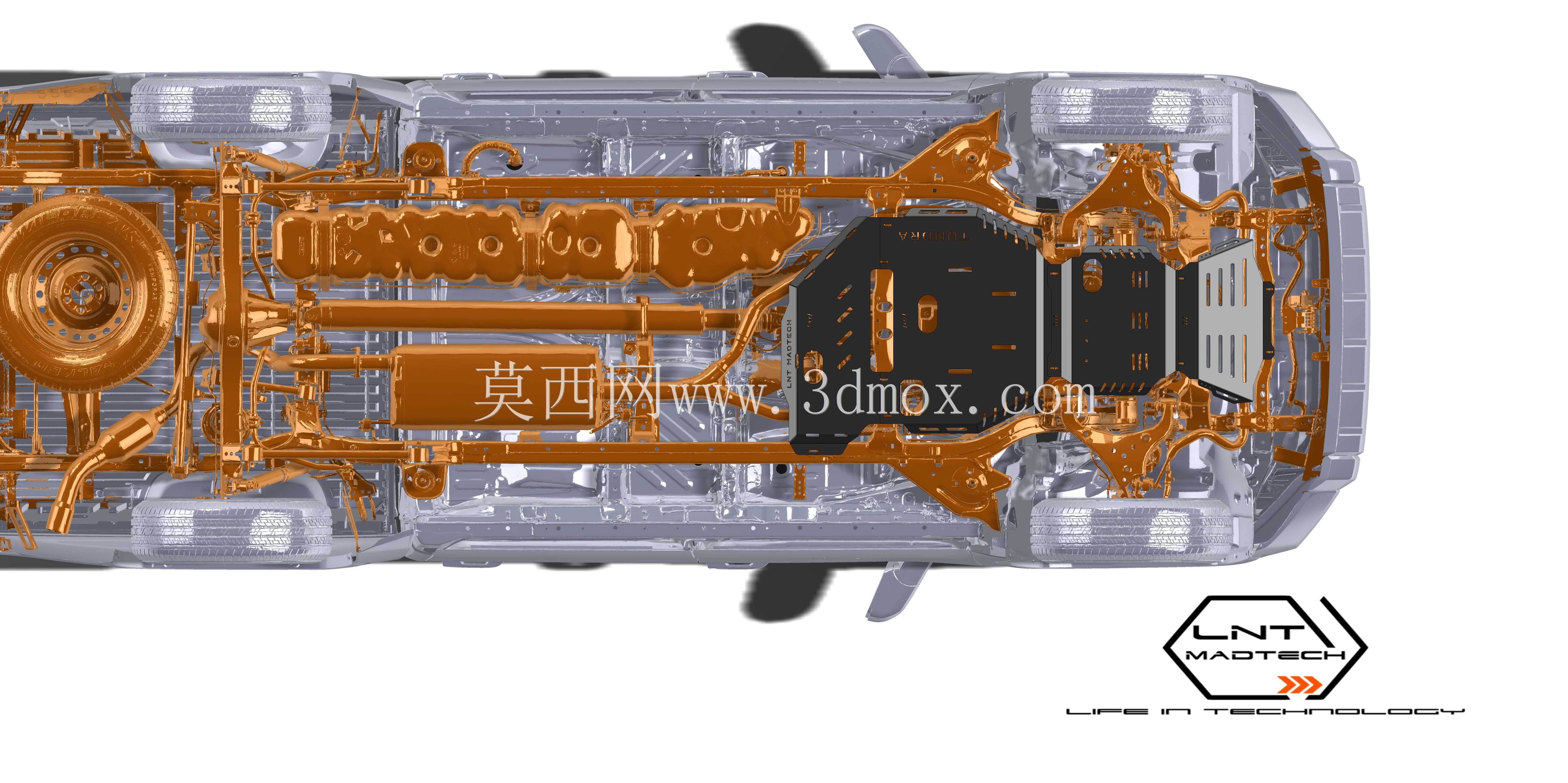

　　从整车底部布局看，防护板采用分块组合方式，前段对应动力总成下部，中段沿传动系统和车架横梁延伸，侧部避让悬挂摆臂、排气管路、传动轴和转向拉杆。各板件边缘并非平直裁切，而是依据底盘轮廓设置折边、下沉台阶和局部避让腔。折边能够提高薄板的抗弯刚度，下沉区域给油底壳、滤清器、放油螺栓和检修点留出空间，避免护板贴靠发热部件或干涉维修操作。

　　设计时首先要确定安装边界。护板上表面与发动机最低点、变速箱壳体、排气管隔热罩之间需要保留安全间隙，尤其在动力总成悬置产生位移、车架受扭和悬挂大幅跳动时，不能出现动态接触。外侧下表面则要控制突出量，防止护板本身降低通过角。靠近前杠和横梁的位置采用较平缓的导入斜面，车辆冲上土坡或越过石块时，冲击力可沿斜面转化为抬升和滑移，而不是让护板前沿直接钩住障碍。

　　安装点优先借用原车底盘横梁、纵梁预留孔和加强支架位置，避免在薄板区域单点受力。每个固定位通过支架、衬套或垫块把载荷传递到车架骨架上，螺栓孔周围设置翻边、焊接螺母或加厚补强区，以分散冲击载荷。考虑到越野工况中车架会产生扭转变形，分块护板之间不宜完全刚性锁死，局部通过长圆孔、隔套或独立支架保留装配公差，可减少应力集中和异响。

　　板体表面的加强筋走向与主要受力方向相关。正面迎击石块的区域采用较深冲压筋或阶梯折面，纵向筋条承担托底时的滑动摩擦，横向筋条提高跨越凸起时的抗弯能力。散热和排水也是结构设计的重要部分：动力总成下方不能形成完全封闭的热腔，护板在非关键区域开设通风孔、排水槽和维护口；开孔位置避开油底壳正下方的直接冲击线，孔边翻边既增强刚度，也能减少泥水倒灌。

　　维护性体现在放油、检查和拆装三个方面。机油放油塞、机油滤芯、变速箱检修盖附近应预留可拆卸小盖板或手孔，日常保养不必整体拆除护板。大尺寸板件需要考虑单人装配可行性，边缘设置定位缺口或临时挂点，可让螺栓对孔时更稳定。对于经常穿越碎石路的车辆，护板前缘和侧缘还需做圆滑处理，减少轮胎卷起泥沙后形成的尖锐磨损。

　　材料选择上，这类护板通常在强度、重量和耐腐蚀之间平衡。钢板方案成本较低、焊接和修补方便，适合重载冲击，但需要表面喷涂或镀锌处理；铝合金方案重量轻，适合控制前轴载荷，但厚度、筋深和安装点强度要重新校核。无论采用哪种材料，结构刚度都不能只看板材厚度，折弯形状、支撑跨距、螺栓间距和支架强度共同决定最终防护能力。

　　建模过程中，底盘数模需要保留悬挂跳动包络、传动轴摆动范围、排气热边界和线束管路位置。护板与这些系统之间应进行干涉检查，尤其在极限转向、悬架压缩和车架扭转工况下确认安全距离。装配体里还应体现螺栓、垫片、焊接支架和橡胶缓冲件，因为真实失效往往不是板面被击穿，而是安装孔撕裂、支架变形或螺栓松动。

　　该结构适用于皮卡越野穿越、林区巡逻、矿山简易道路、户外救援和长途自驾等场景。它通过分块覆盖、斜面导滑、加强折边、避让维护和多点承载的组合设计，在不明显影响通过性的前提下，为底盘关键总成提供连续防护，同时兼顾散热、排水、保养和后期改装扩展。
