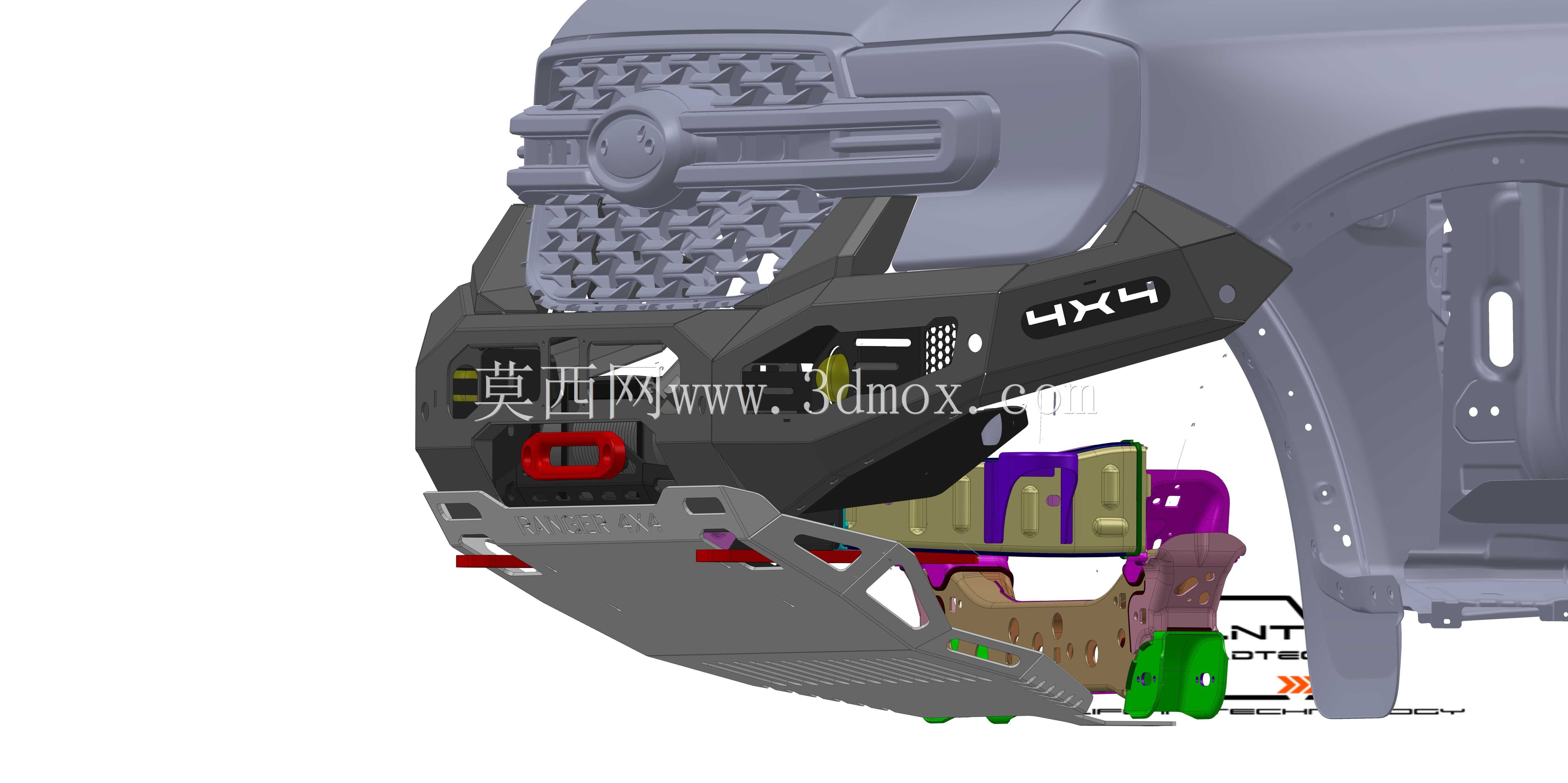

福特Ranger越野款前防护杠结构设计

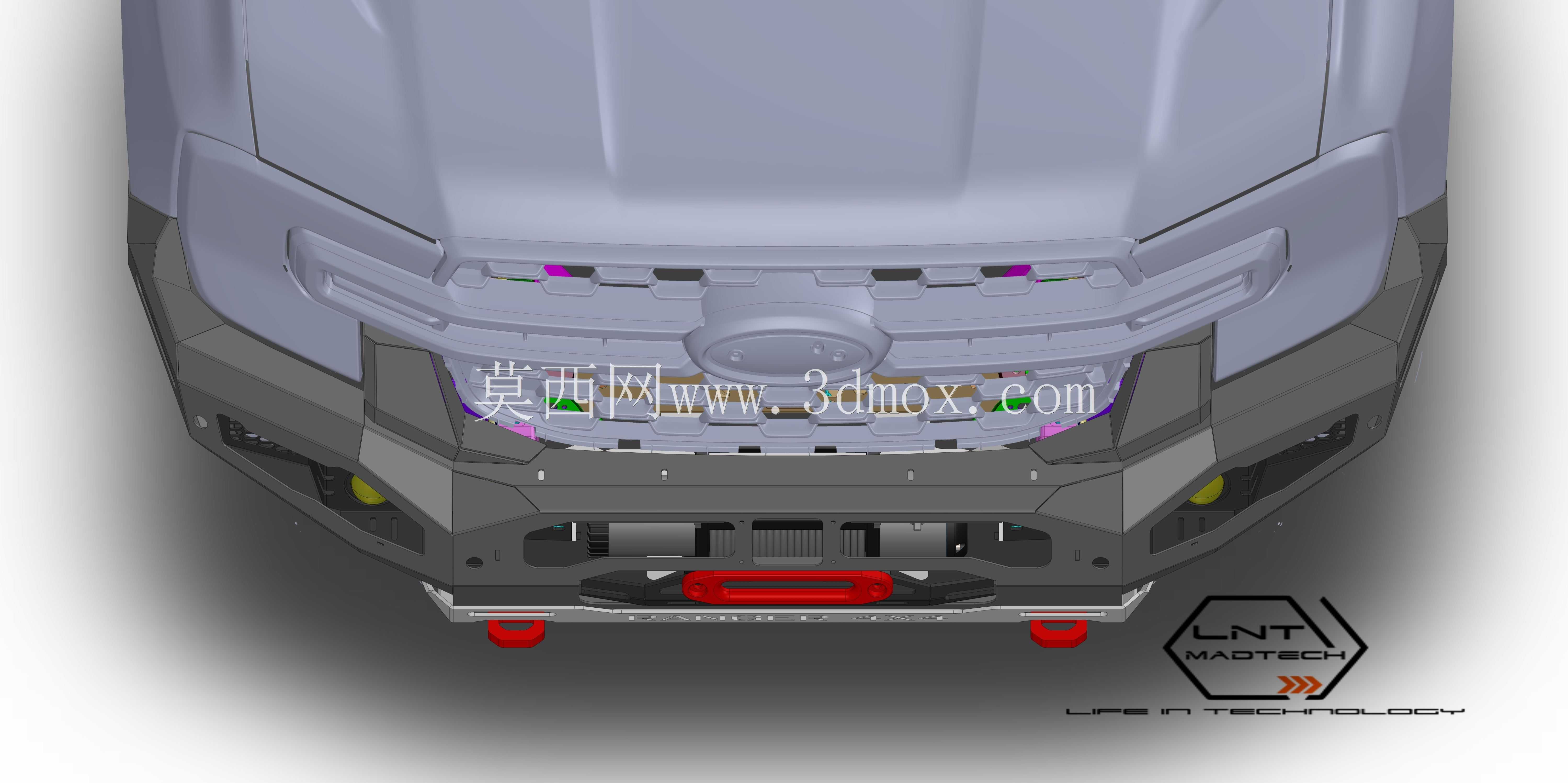

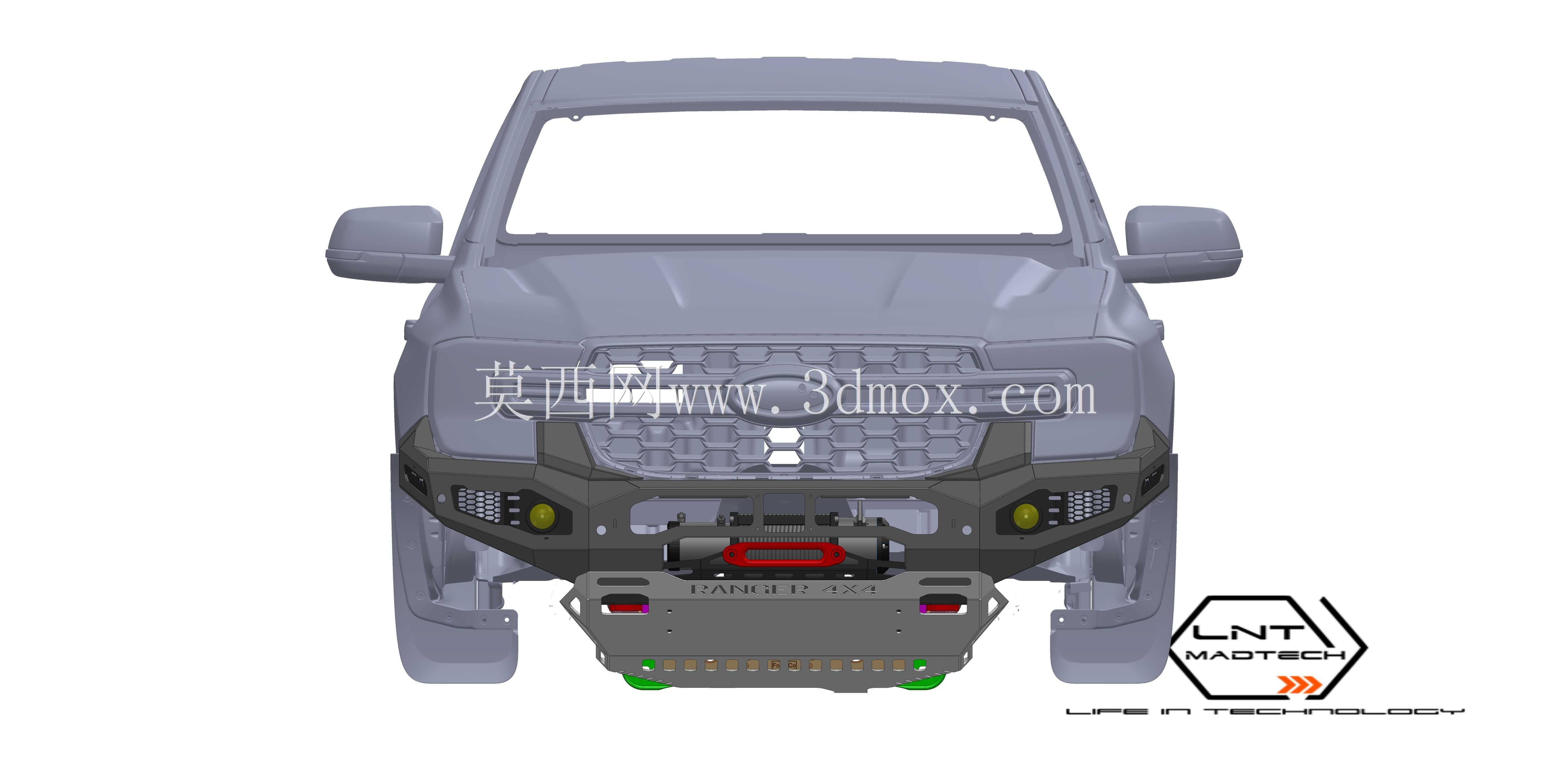

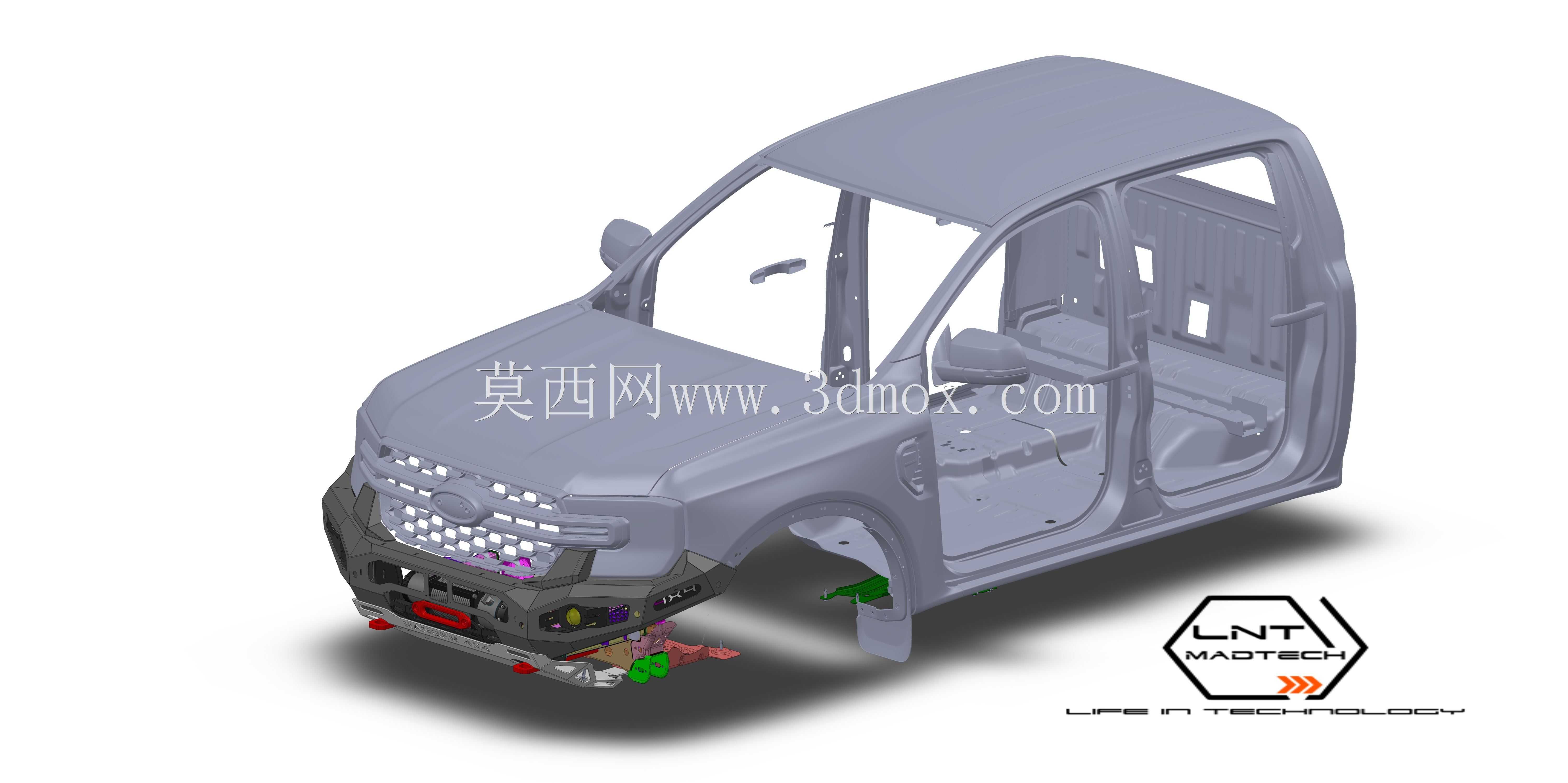

　　这款前防护结构针对硬派越野使用场景开发，核心作用是在非铺装路面穿越、丛林穿越、岩石攀爬等工况下，为车辆前部散热系统、大灯总成、车架前端提供刚性防护，避免飞石撞击、障碍物剐蹭、低速托底碰撞对原车部件造成不可逆损伤。设计阶段优先匹配对应车型的原车安装点位，所有固定支座的孔位坐标完全对齐车架前部的原厂预装螺孔，不需要对原车纵梁、翼子板内衬做切割或打孔修改，安装时可直接通过螺栓完成刚性连接，大幅降低改装施工的操作门槛，也避免了后期车辆年检时的结构变更问题。结构布局上预留了原车前置雷达的安装避让位，两侧雾灯区域做了下沉式嵌装槽，可直接兼容原厂雾灯总成，也支持后期换装辅助射灯，灯位周边设计了冲压成型的格栅散热孔，既可以降低高速行驶时的风阻系数，

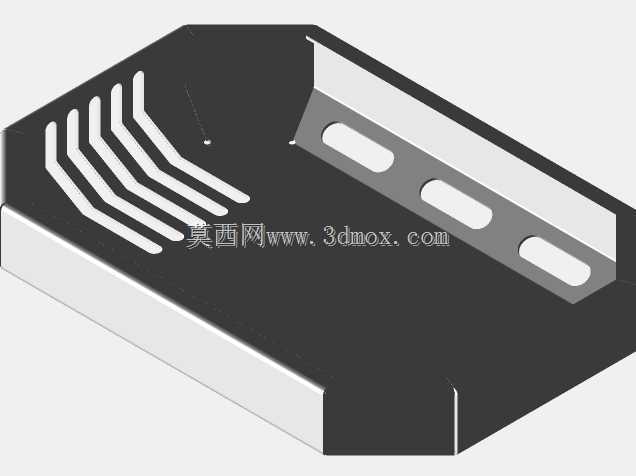

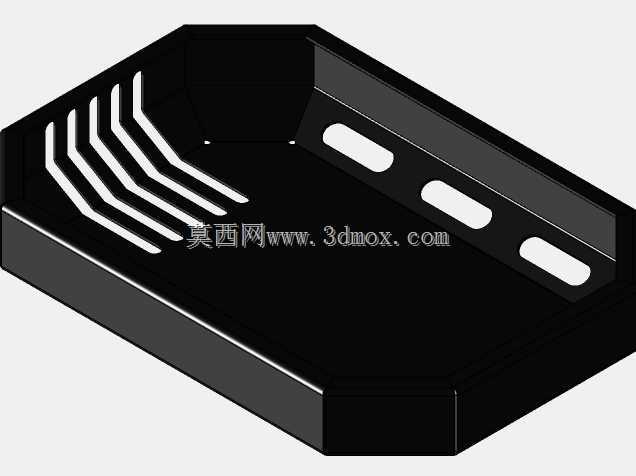

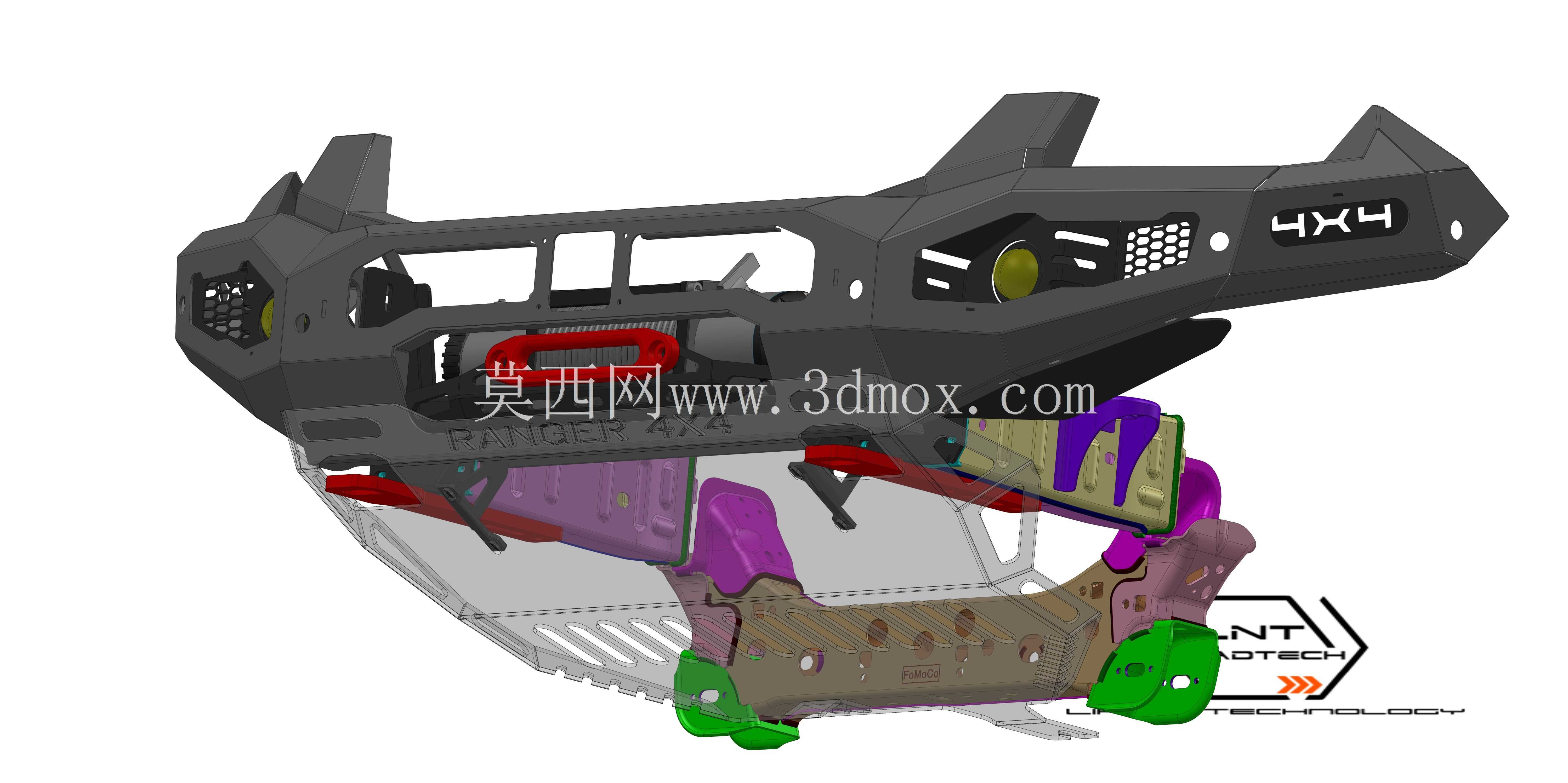

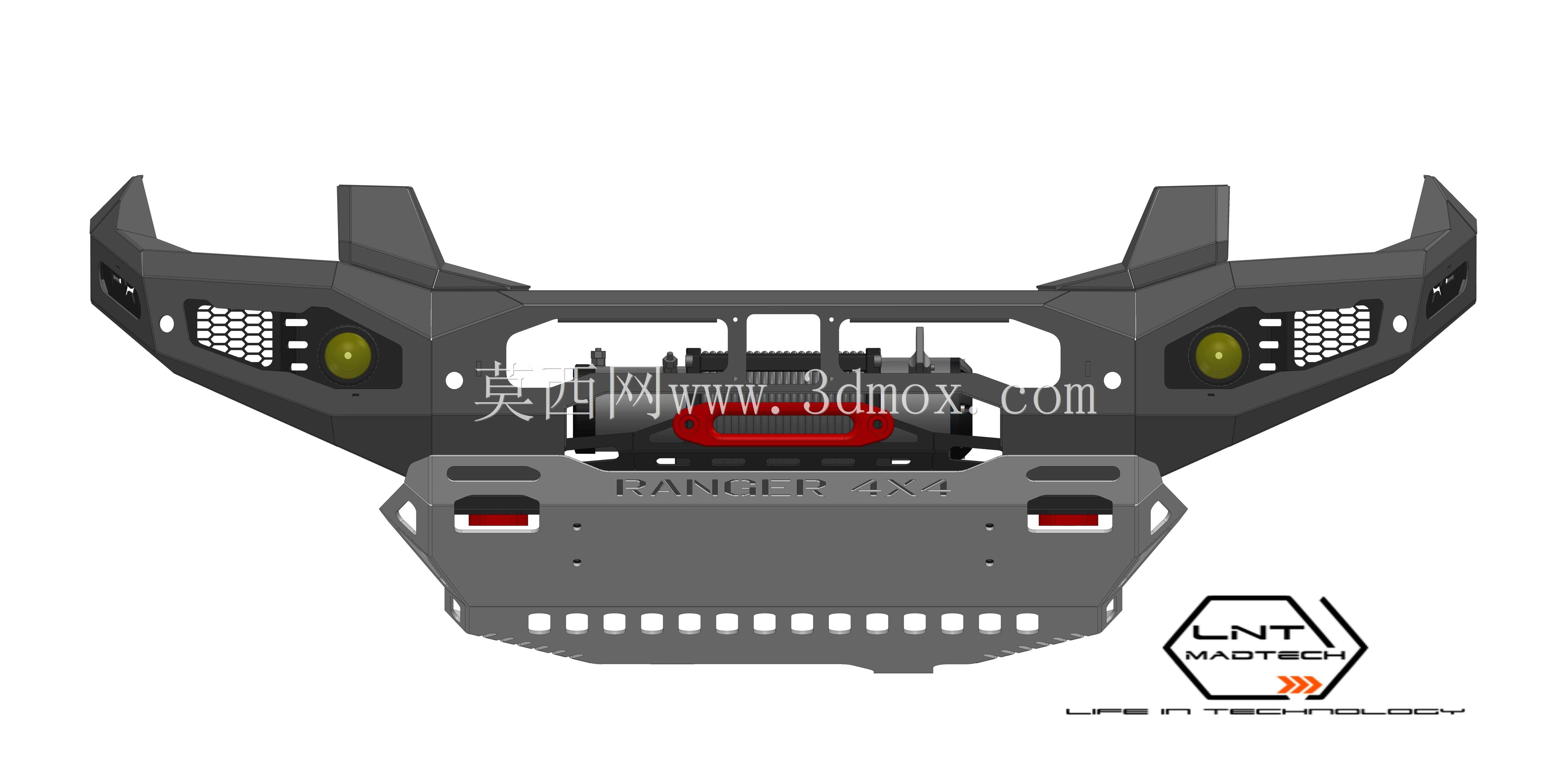

　　也能为后方的制动散热管路提供足够的进风通量。中部预留了标准绞盘安装位，安装支座的承重强度按照12000磅拉力级别做了加强设计，绞盘托板与两侧主防护梁做了一体化焊接结构，避免大拉力拖拽时出现结构形变。防护杠下部延伸出的护板结构完全覆盖油底壳、变速箱前部的裸露区域，护板表面冲压有阵列式加强筋，在不额外增加过多板材厚度的前提下提升整体抗冲击刚度，护板上预留的维护孔位可直接对应原车的前部保养操作点，日常更换油液时不需要整体拆卸防护结构。两侧外凸的防护角做了圆弧过渡处理，既可以在侧向剐蹭时优先承接冲击力保护翼子板，也避免尖锐棱角在碰撞时对行人造成过度伤害。整体结构采用模块化拆分设计，主杠体、下护板、灯组支架、绞盘托板均可单独拆卸更换，

　　后期出现局部碰撞损伤时不需要整体更换构件，可有效降低使用维护成本。结构设计阶段充分考虑了接近角参数，杠体下沿的轮廓完全贴合原车前部的离去角度，不会因为加装防护结构压缩车辆的越野通过性，所有外露的棱边都做了倒角处理，避免施工或日常使用时出现割手风险。
