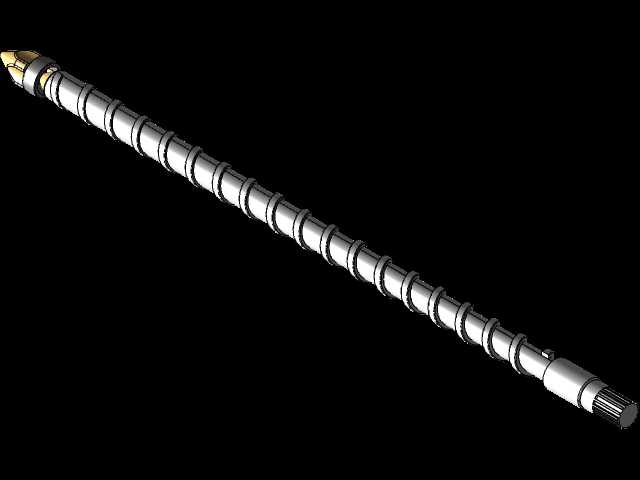

注塑机用变径螺旋输送给料杆结构

　　在注塑成型生产的物料输送环节，这类螺旋给料杆是衔接料斗与塑化料筒的核心执行部件，日常生产中，粒状塑料原料从料斗落入料筒进料段后，全靠杆体上连续排布的螺旋槽带动物料向前推送，同时配合料筒外壁的加热圈完成物料的逐步塑化、压实与均化，最终将熔融状态的塑料稳定输送至射嘴位置，为后续的注射充模工序提供压力与流量稳定的熔料。从结构设计逻辑来看，这款给料杆采用了分段变径变距的设计思路，靠近进料端的螺槽深度更大、螺距更宽，主要适配固态粒料的大容积输送需求，能避免进料段出现架桥、卡料的问题，保证原料下落顺畅；随着杆体向射嘴方向延伸，螺槽深度逐步收窄，螺距也相应缩小，这一段的核心作用是对物料进行压实，同时配合剪切作用让塑料颗粒受热更均匀，减少熔料裹气、

　　塑化不均的缺陷；杆体最前端的止逆环与尖头结构，是为了在注射阶段防止熔料倒流，保证注射压力能稳定传递到模腔内部，避免制品出现缺胶、飞边、密度不均的质量问题。从安装边界来看，这类给料杆的整体同轴度要求控制在0.02mm以内，杆体外径与料筒内壁的配合间隙通常保持在0.08-0.15mm之间，间隙过大会导致熔料回流、输送效率下降，间隙过小则容易出现杆体与料筒内壁刮擦、磨损加剧的问题；杆体尾部的花键结构用于和注塑机的射胶马达输出轴连接，传递旋转扭矩，安装时需要保证花键的配合公差符合H7/k6的过渡配合要求，避免传动过程中出现旷量、打齿的问题。实际生产选型时，需要匹配对应吨位注塑机的料筒长度、螺杆直径参数，

　　同时结合加工物料的特性调整螺槽的表面处理工艺，比如加工含玻纤的增强塑料时，杆体表面需要做氮化处理或者喷涂耐磨合金层，提升螺杆的抗磨损能力，延长部件的使用寿命；如果是加工PVC这类腐蚀性较强的物料，还需要选用镀铬或者双相不锈钢材质的杆体，避免物料长期腐蚀导致螺槽表面出现点蚀、凹坑，影响物料输送的稳定性。在三维建模过程中，这类螺杆的螺旋槽扫掠路径需要严格匹配分段的螺距、槽深参数，每一段的螺旋升角需要结合物料的摩擦系数做针对性调整，保证物料在输送过程中不会出现滞料、分解的问题；杆体上的各个轴肩位置需要做R角过渡处理，避免应力集中导致螺杆在长期交变载荷下出现断裂风险，前端的尖头锥度通常设计为15-20度，能减少熔料在料筒前端的滞留死角，

　　避免物料长时间受热分解产生黑点、黄纹等制品缺陷。日常设备维护中，这类给料杆拆装时需要注意保护杆体表面与螺旋槽的棱角，避免磕碰导致配合间隙变化，每次更换物料或者清洗料筒时，需要选用合适的清洗料，避免用金属工具硬撬螺槽内的残留物料，防止刮伤槽壁影响后续的物料输送效果。
