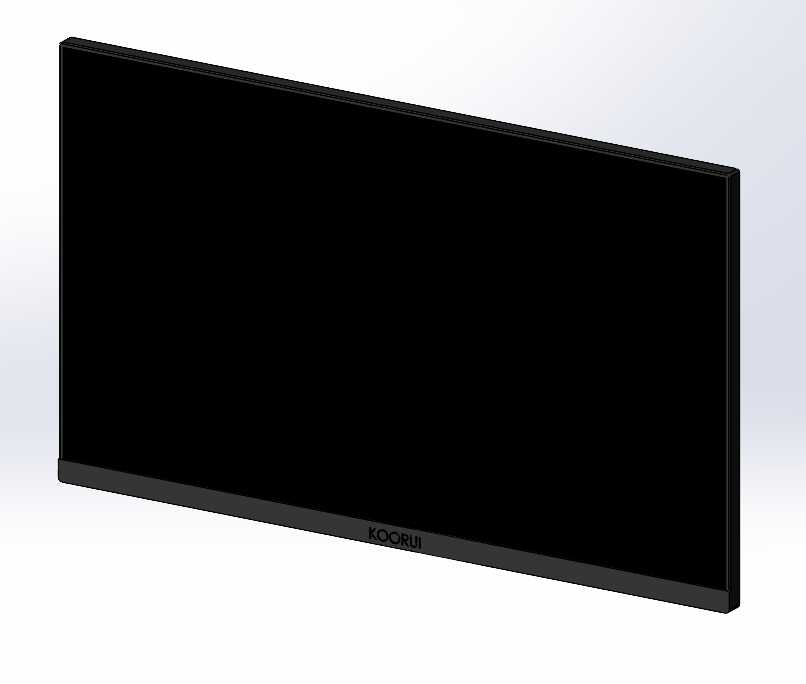

24英寸科睿桌面液晶显示终端结构

　　在日常办公桌面设备配套、工业工位人机交互终端搭建、家用娱乐显示场景布置中，24英寸规格的显示设备始终是兼顾视野范围与桌面占用率的黄金选型，本次拆解建模的这款科睿24英寸显示终端，完整还原了量产机型的结构细节与装配逻辑，可直接用于桌面工位布局仿真、办公设备人机工程验证、配套外设结构适配等工程场景。从实际使用维度看，这类24英寸显示设备覆盖的场景非常宽泛：普通办公场景下搭配标准75cm深度办公桌，屏幕距离人眼55-70cm的常规视距下，1080P分辨率的显示精度刚好匹配人眼分辨极限，不会出现明显颗粒感，同时屏幕横向宽度不会造成颈部频繁转动的疲劳；工业工位场景中，这类屏幕可作为设备状态监控、操作参数显示的终端，嵌入操作台面板或者搭配支架安装在工位侧方，12V直流供电的特性也适配工业现场低压供电回路的布线要求，无需额外布设高压供电线路，降低现场布线的安全隐患；家用场景下不管是日常文档处理还是轻度影音娱乐，24英寸的尺寸也不会占据过多桌面空间，给键盘、鼠标、文件收纳留出足够操作区域。

　　从结构设计思路来看，这款显示器的建模完全遵循量产机型的堆叠逻辑，首先是屏幕主体部分，采用窄边框设计，屏幕显示区域的黑边宽度控制在8mm以内，在控制整体外形尺寸的前提下最大化显示区域占比，屏幕背部的壳体采用ABS+PC混合材质的薄壁结构，壁厚均匀控制在2.2mm，既保证壳体的结构强度，避免安装壁挂支架时出现形变，又能控制整体重量，整机不含底座的重量控制在3.6公斤，不管是搭配原装底座放置还是使用壁挂支架安装，都不会对支撑结构造成过大负载。背部的散热格栅采用横向长条开孔设计，开孔位置对应内部驱动板的发热区域，在不破坏壳体整体结构强度的前提下形成自然对流散热通道，长时间高亮度运行时内部驱动板的温度可以稳定控制在合理区间，不会出现过热导致的显示异常。

　　安装边界与接口布局的还原也是本次建模的重点，屏幕背部的VESA安装孔位严格遵循100*100mm的标准孔距，孔位内嵌M4铜螺母，安装深度6mm，不管是搭配第三方显示器悬臂支架还是壁挂架，都可以直接适配，不需要额外制作转接件。屏幕底部的接口区域从左到右依次排布电源输入接口、HDMI信号接口、VGA信号接口、3.5mm音频输出接口，接口的位置距离屏幕下边缘25mm，接口朝向正下方，接线完成后线材可以顺着支架背部的理线槽向下走线，不会出现线材弯折半径过小导致的接触不良问题，也能保持桌面走线的整洁。原装底座采用三点支撑结构，底座与屏幕连接的颈部采用15度仰角可调结构，调节阻尼经过合理匹配，调整屏幕角度时不会出现松动下坠的情况，底座的支撑脚展开后前后深度22cm，左右宽度32cm，放置在桌面上时的抗倾覆角度达到18度，即使不小心碰到桌面边缘，屏幕也不会轻易倾倒。

　　细节结构的还原上，屏幕下边框居中位置的品牌标识采用凹陷式丝印结构，不会因为长时间擦拭出现标识磨损脱落的问题，屏幕前框与后壳的连接采用卡扣加螺丝的固定方式，卡扣均匀分布在四周边缘，螺丝隐藏在底部接口区域的橡胶堵头下方，既保证壳体连接的紧密性，不会出现缝隙不均匀的情况，又方便后期维修拆卸。屏幕的驱动板内置在背部下方的凸起腔体内，腔体高度12mm，刚好容纳驱动板、电源板与背光供电模块，不会额外增加屏幕的整体厚度，屏幕最厚处的厚度仅为45mm，最薄处的上边缘厚度仅为12mm，视觉上更加轻薄。供电部分采用12V直流输入设计，外接电源适配器可以将高压市电转换为安全低压输入屏幕，即使在潮湿的桌面环境下使用，也不会出现漏电的安全隐患，整机额定功率24W，日常办公场景下的实际运行功率仅为18W左右，长时间使用的能耗表现非常优异。

　　从建模的工程应用价值来看，这个模型可以用于多个场景的设计验证：比如做办公室整体布局仿真时，可以直接调用该模型匹配标准办公桌的尺寸，验证不同工位排布下屏幕的视距、视角是否符合人机工程要求；做桌面外设配套设计时，比如设计显示器增高架、屏幕挂灯、桌面理线器等产品，可以直接参考该模型的外形尺寸、安装孔位、接口位置，避免设计出来的配套产品出现安装干涉、接口遮挡等问题；做工业操作台设计时，也可以将该模型嵌入操作台的显示区域，验证屏幕嵌入后的操作视角、布线空间是否合理，减少后期实物打样的修改次数。模型的所有结构细节都按照实物等比例还原，包括壳体的拔模角度、卡扣的配合间隙、调节结构的活动行程，都和实际量产机型保持一致，不会出现结构失真导致的仿真验证误差。
