4.0英寸ST7796驱动TFT触控显示模块结构

　　在嵌入式开发、工业人机交互界面、小型智能设备的硬件选型环节，显示模块的结构适配性往往决定了整机外壳的开模精度与装配效率，这款4.0英寸规格的ST7796驱动TFT触控显示模块，在结构设计上充分兼顾了通用开发场景与定制化设备的安装需求。从实际应用场景来看，这类显示模块常被用于小型工控面板、便携式检测仪器、开源硬件开发项目、桌面级智能设备的人机交互端，需要同时满足显示输出与触控输入的双重功能，因此结构设计上需要兼顾屏幕防护、触控层贴合、引脚排布的合理性。

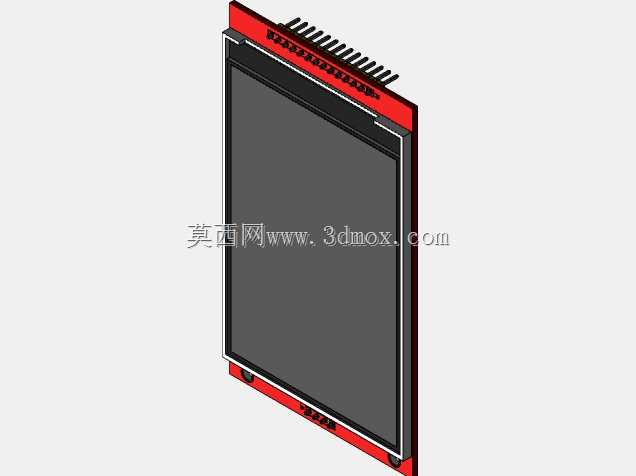

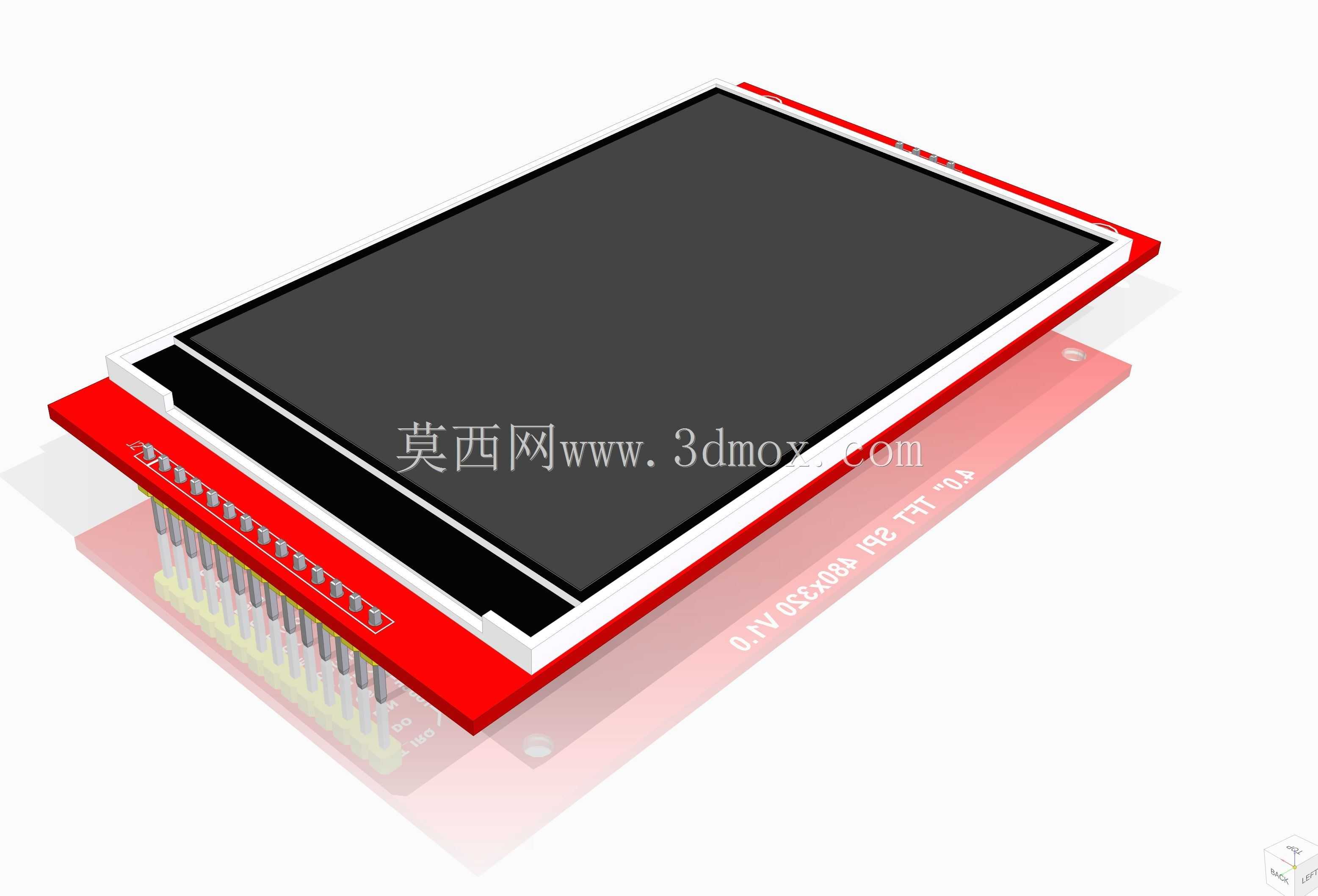

　　从功能特性层面看，该模块集成了液晶显示层、电阻触控层、红色PCB基板与排针连接端，显示区域占据模块正面绝大多数面积，黑色边框做了等宽收边处理，既能够遮挡液晶层的边缘走线，也能为屏幕贴合提供足够的压合余量，避免长期使用后出现边缘翘边、进灰的问题。触控层直接贴合在液晶面板表面，减少了中间空气层带来的显示反光问题，同时也能降低整体模块的厚度，适配更多薄型化设备的内部安装空间。

　　设计思路上，模块采用了行业通用的单排直插排针作为信号连接端，排针沿PCB短边一侧整齐排布，引脚间距符合标准2.54mm排针规范，既可以直接插装在面包板、开发板的对应排母上做原型验证，也可以通过排线连接到主控板，适配不同的安装布局。PCB基板采用红色阻焊层，边缘做了圆角处理，避免尖锐边角在装配时划伤操作人员或者划破设备内部的连接线，基板上预留的安装孔位（从结构投影可判断对应位置）可以配合铜柱或者螺丝直接固定在设备内部的安装柱上，不需要额外设计固定支架，降低整机结构的设计复杂度。

　　外形尺寸与安装边界方面，4.0英寸的显示区域对应模块整体长宽尺寸控制在合理范围内，屏幕部分的厚度与PCB基板叠加后，整体凸起高度不会占用过多设备内部的Z向空间，排针的伸出长度经过核算，插装后不会与PCB背面的元器件产生干涉。模块的可视角度与触控响应区域完全覆盖显示区域，结构上没有多余的凸起结构遮挡显示范围，在做外壳面板开孔时，只需要按照模块外轮廓预留0.1-0.2mm的装配间隙，同时在屏幕正面预留对应显示区域的开窗，搭配泡棉胶圈做缓冲防尘，即可完成可靠装配。在实际建模装配时，需要注意排针引脚的定义位置与主控板的走线方向匹配，避免装反后需要重新飞线调整，同时PCB背面的驱动元器件高度需要纳入安装间隙核算，避免与设备内部的其他结构件产生硬接触，长期震动环境下使用时，可以在模块背面与安装位之间垫一层薄的EVA泡棉做减震处理，提升连接可靠性。
