叉形铰接吊耳连接构件

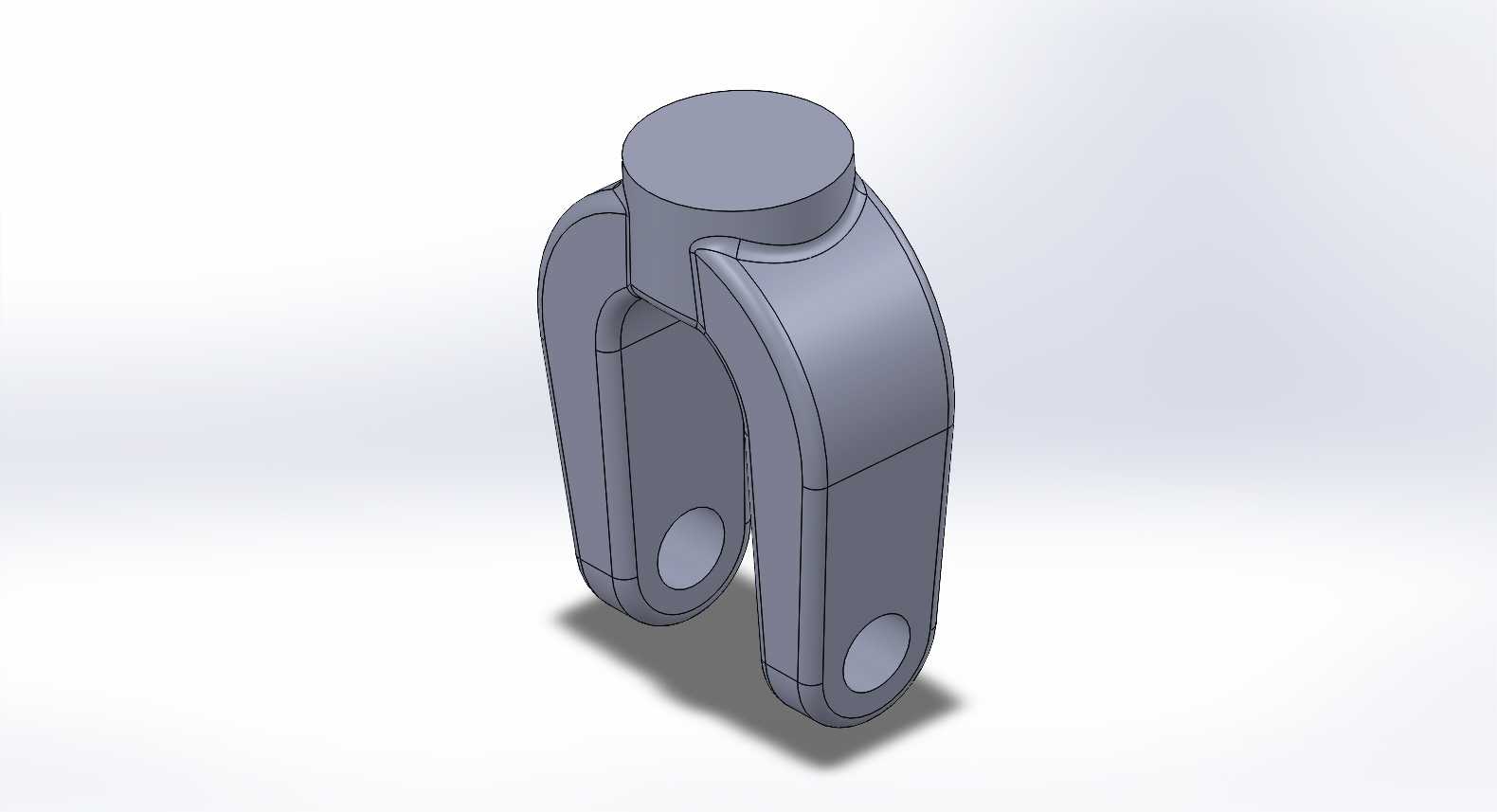

　　该构件属于典型的叉形铰接连接类零件，整体采用上端圆柱轴头配合下端双叉耳的结构形式，在机床附件、工装夹具、连杆传动以及小型起吊牵引场景中应用广泛。上端圆柱段可作为铰接回转支点，插入配套支座孔内实现绕轴线的自由转动，下端两片平行叉耳分别开设同轴销孔，用于穿装销轴并与外部拉杆、吊环或被连接件形成活动铰接，能够在传递拉力的同时补偿一定角度偏差，避免刚性连接在受载偏斜时产生附加弯矩。

　　从结构布局看，上部圆柱与叉体衔接处做了圆滑过渡，根部壁厚明显加大，这一处理针对的是铰接件最常见的失效位置——轴头与叉体交接的应力集中区。双叉耳之间留出规整的夹持间隙，间隙宽度需与被连接叉板厚度匹配，保证装配后两侧耳板受力均衡，不会出现单侧贴紧、单侧悬空的偏载情况。耳板下端销孔周边区域同样进行了局部加厚，因为销轴传力时孔壁承受挤压与剪切复合载荷，加厚后可显著提升孔口抗挤压能力，防止长期摆动造成孔边椭圆化变形。

　　外形轮廓上，叉耳外侧采用圆弧收边而非直角锐边，既减少了热处理或铸造过程中的开裂倾向，也避免装配操作时的锐边划伤。两片耳板的销孔严格同轴，建模时需以同一基准轴线驱动两侧孔特征，保证销轴穿装后无卡滞；上端圆柱轴线与下端销孔轴线在空间呈垂直交错关系，这是万向铰接类构件的典型几何关系，尺寸链校核时要重点控制两轴线的中心距与垂直度，中心距偏差会直接影响连杆机构的运动行程，垂直度超差则会导致销轴受弯、转动阻力增大。

　　安装边界方面，上部圆柱的直径决定了配套支座孔的配合尺寸，通常选用间隙配合以便拆装，圆柱轴向长度要保证插入支座后留有卡环或挡圈的定位空间；下端销孔直径与销轴对应，叉耳开口宽度需容纳对接件厚度并预留少量侧向间隙。零件整体受力以沿叉体长度方向的拉伸为主，摆动过程中耳板内侧还承受侧向接触压力，因此建模时圆角、壁厚、孔边距都要保留足够余量，这类构件虽结构不复杂，但同轴度、对称度和过渡圆角的处理直接决定其实际承载与铰接寿命。
