钣金折弯成型轴流风机防护通风罩

　　这套钣金通风罩的建模过程没有走常规实体抽壳的路线，所有折弯边、安装耳、通风栅格都按照钣金车间的实际加工逻辑搭建，展开后可以直接对接激光切割下料工序，折弯系数、内R角、板材厚度都和常规冷轧薄板加工参数保持一致，不需要后续二次修补工艺特征。日常在电气柜、小型工控机箱、设备侧面板的散热布局里，这类罩体直接扣装在轴流散热风扇外侧，一方面阻挡手指、金属碎屑、线束端头误触高速旋转的风扇扇叶，满足电气设备的防触碰安全要求，另一方面格栅的通流面积经过排布，不会过度阻挡冷却气流，避免风扇背压升高导致散热效率下降。

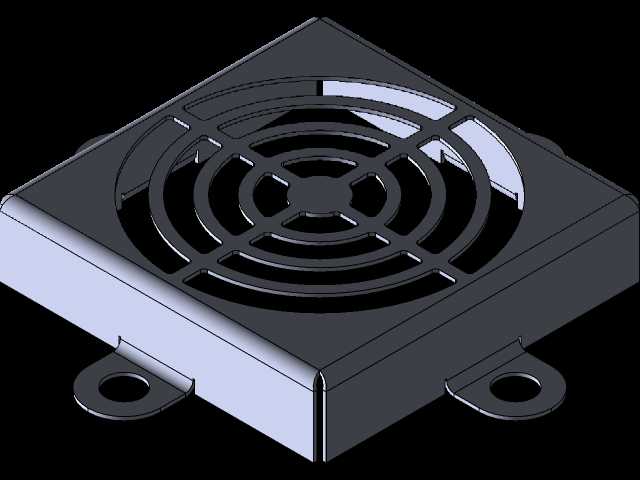

　　从安装边界来看，罩体主体为方形薄壳结构，两侧延伸出带安装孔的固定耳，孔位间距匹配市面上通用的80、92规格轴流风扇安装孔距，安装时既可以用自攻螺丝直接锁在机箱面板的预冲孔上，也可以搭配橡胶减震垫抵消风扇运转带来的微振动，薄壳的折边高度刚好覆盖风扇本体的侧边厚度，不会和风扇扇叶发生运动干涉。正面的通风格栅采用同心环加径向加强筋的布局，环形筋条把整个通风面分割成多段弧形通槽，径向筋条连接外环、中环和中心封闭圆面，中心的实心圆正好对应风扇电机的轴心位置，既避免正对电机位置留空导致异物直接撞击电机端盖，也让整个罩面的刚性分布更均匀，薄板受到意外按压时不会轻易凹陷变形。

　　设计时特意把罩体的四个边角做了小圆弧过渡，折弯边角没有尖锐锐边，车间装配人员徒手操作时不会被划伤人手，底部的围边采用整圈折弯咬合结构，不需要额外焊接加强框，单块板材下料后经过数道折弯即可成型，加工工序少，量产时材料利用率很高。格栅的槽缝宽度控制在安全防护要求的范围内，既保证足够的空气流通截面积，又能阻挡直径较大的杂物落入风扇内部，在布满金属粉尘的机加工车间场景里，还能拦截较大的切屑被气流吸入电控箱内部，避免切屑搭接电路板引发短路故障。建模阶段每一处折弯的止裂槽位置都做了工艺预留，展开下料图里不会出现线条重叠、工艺缺口缺失的问题，结构工程师拿到模型后可以直接调整板材厚度、安装耳孔位尺寸，快速适配不同功率、不同安装尺寸的散热风扇，不需要从零重新绘制罩体轮廓，在机柜散热系统的选型设计、旧设备通风口改造项目里都能直接复用。
