安全钥匙插拔式锁芯结构造型

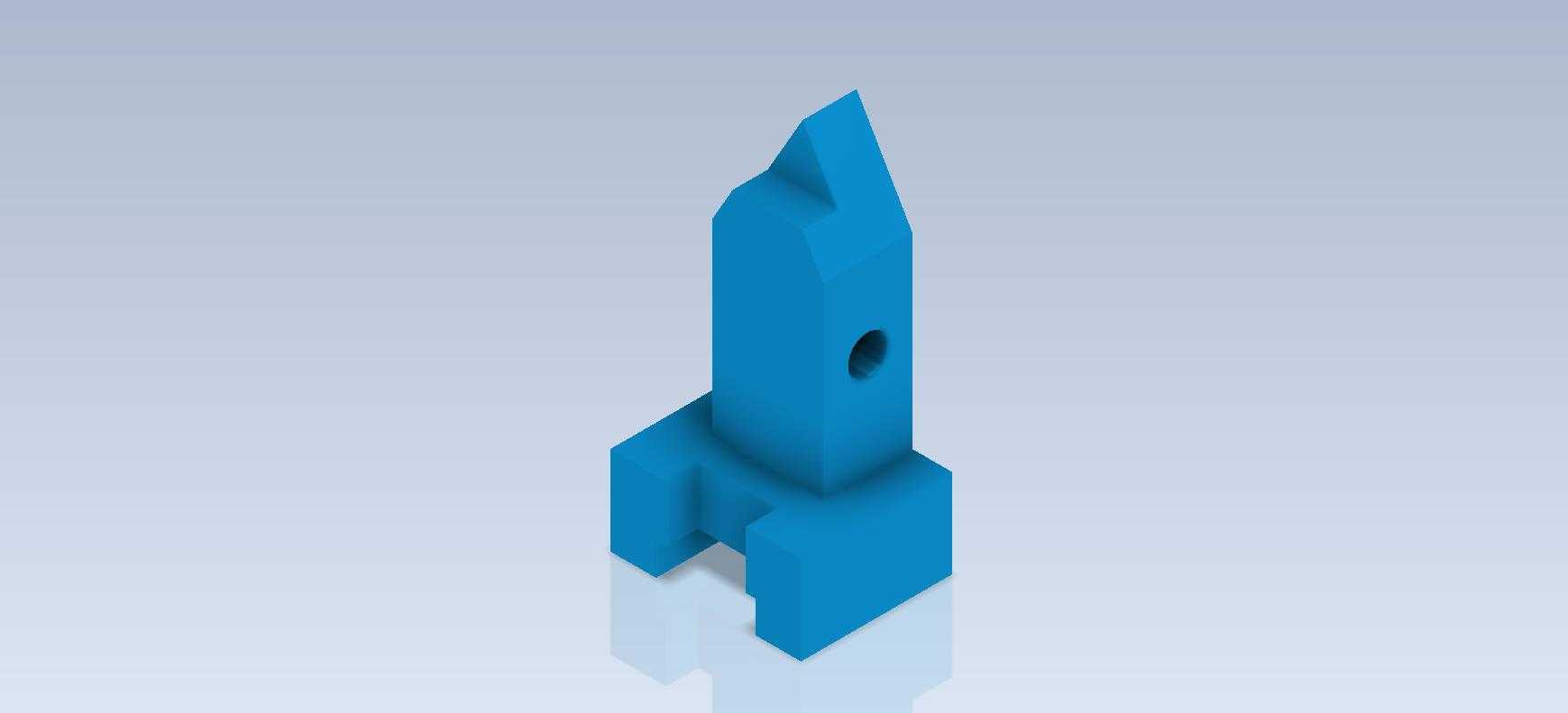

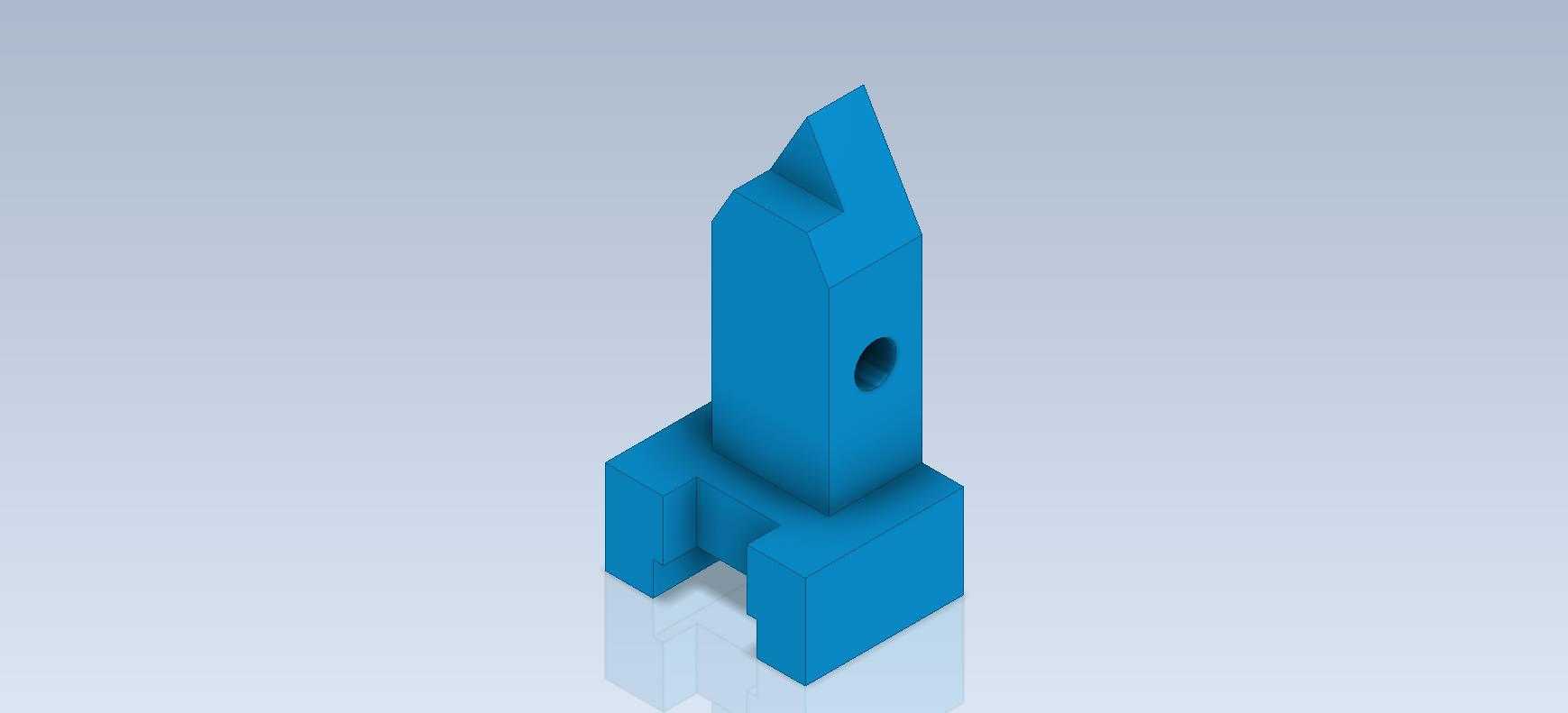

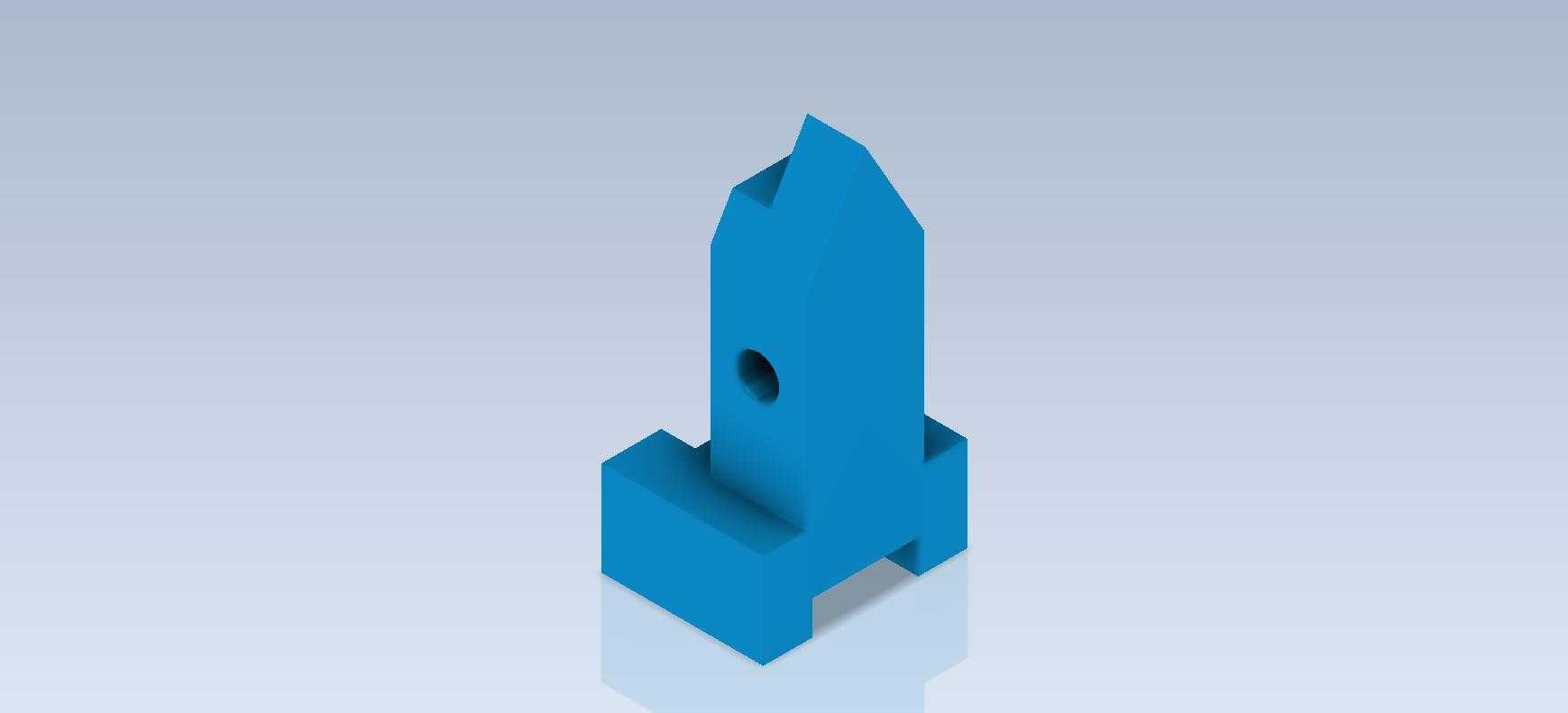

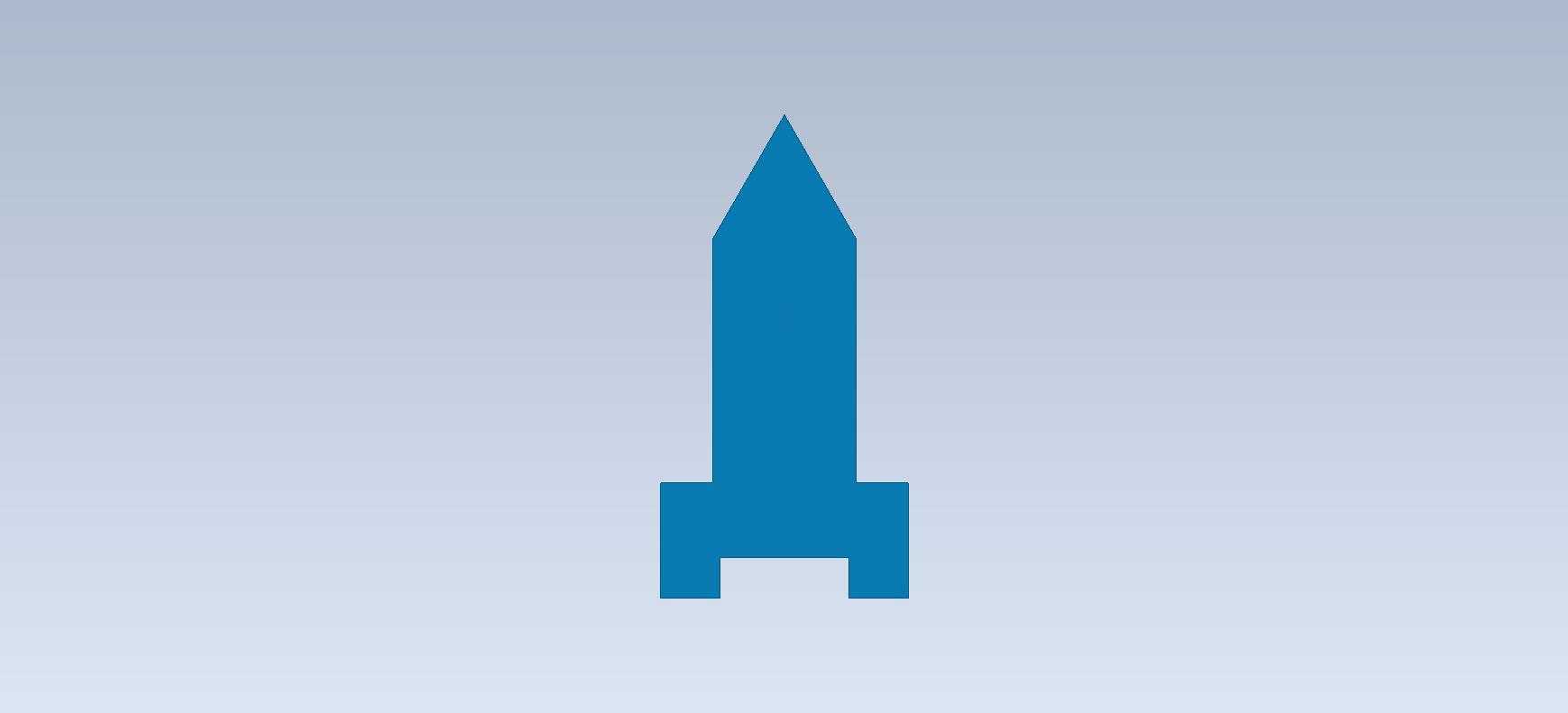

　　这个零件的造型对应小型安全锁具中的钥匙或锁舌导向件，常见于设备防护门、检修盖板、工具箱柜和教学实训台。它不是普通装饰件，而是承担插入定位、限位和防误操作功能的机械构件。底部采用分叉式基座，两个支脚形成稳定支撑面，插入锁座后可与槽口配合，限制零件绕轴线转动；中部立壁加高，使插拔过程中受力方向更明确，避免钥匙在锁孔内偏摆。上部收窄并形成斜向引导端，便于对准锁孔，在视线受限或快速操作的场景下也能顺利导入。

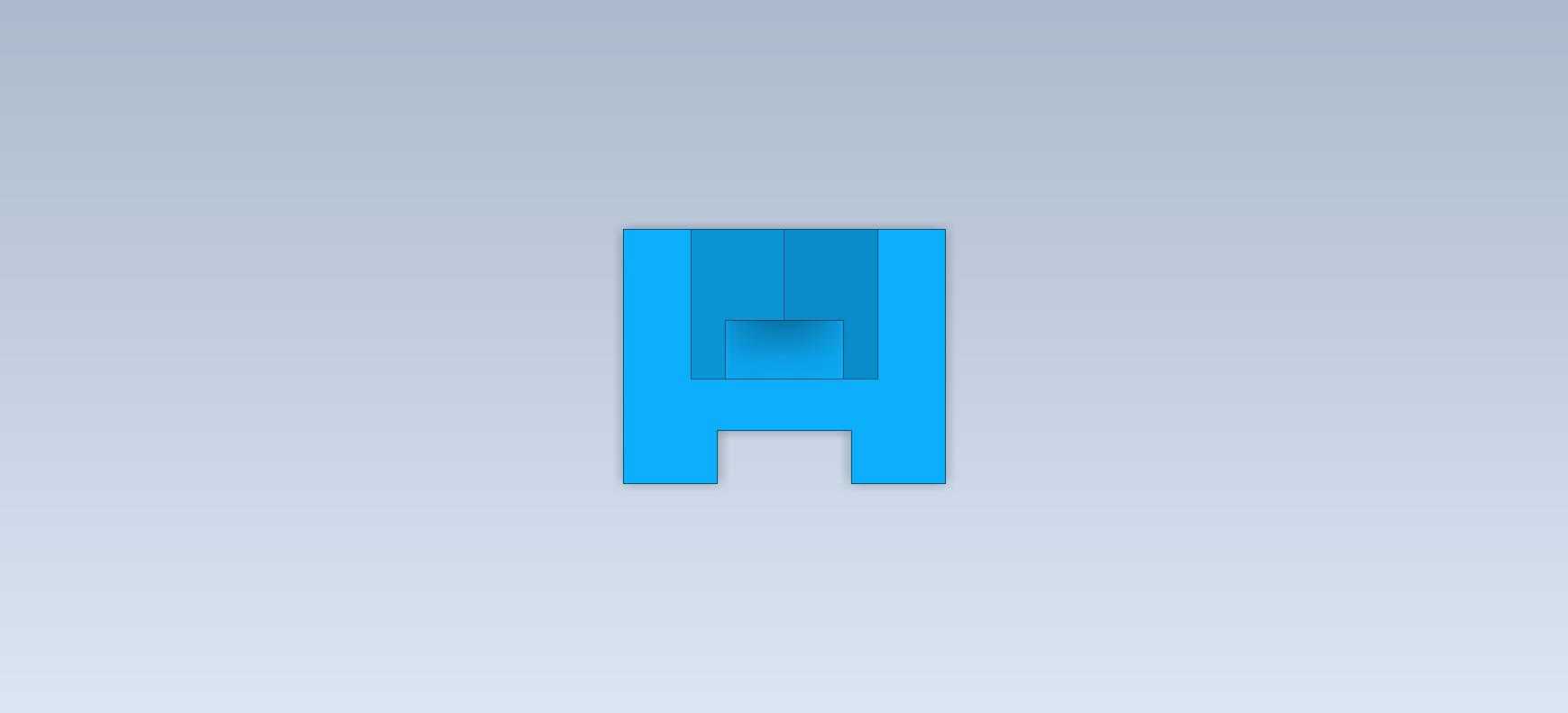

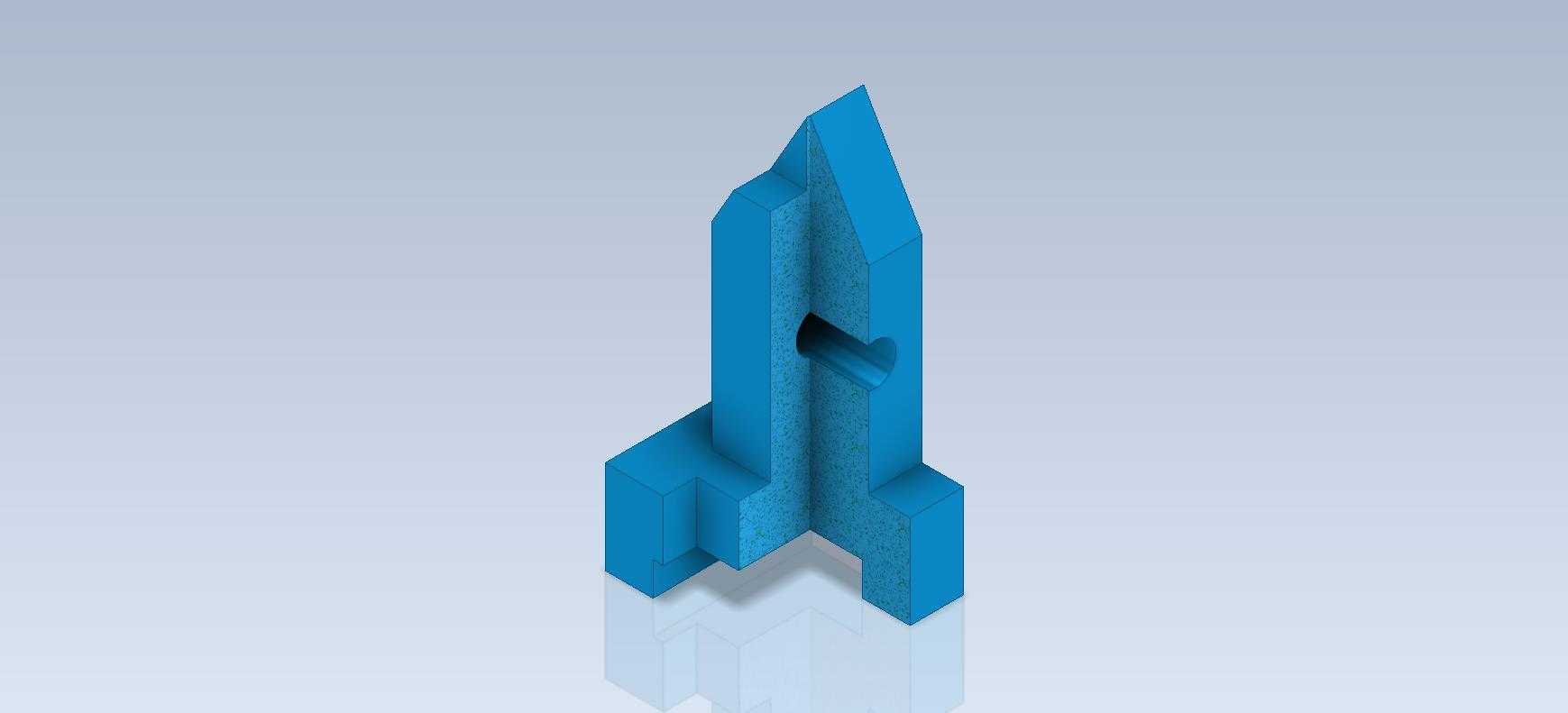

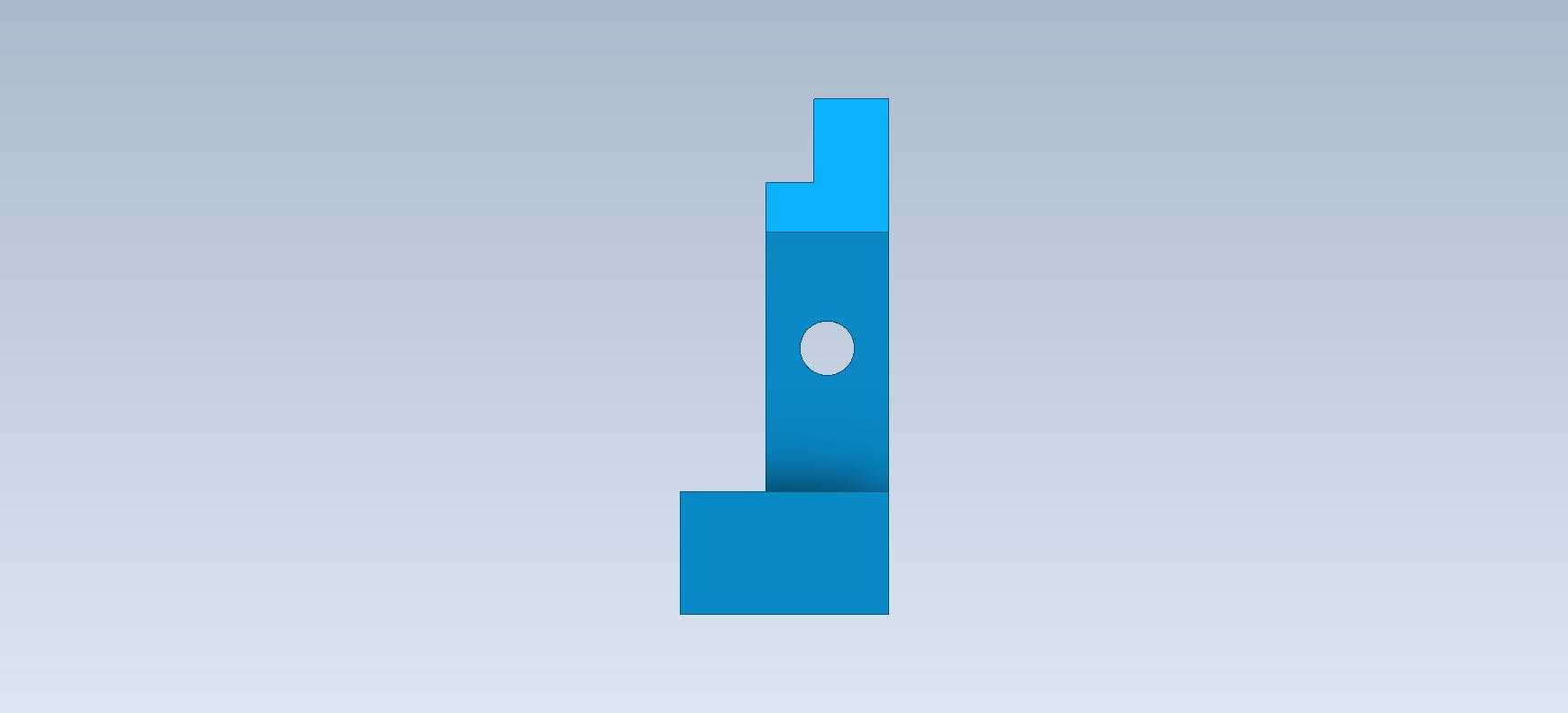

　　从结构布置看，立壁侧面的横向圆孔是整个零件的关键特征。该孔可用于穿装销轴、连接限位片，或与锁体内的弹子、挡销发生位置约束；孔位高度需要避开底部开槽区域，同时保证壁厚均匀，防止注塑或机加工后出现薄弱截面。上部尖角并非单纯为了外形变化，它可以作为方向性识别特征，让操作者凭手感和视觉判断插入姿态，减少反向插拔。底部中间的开槽则为锁座凸筋预留空间，装配后能够承受一定扭转载荷，使钥匙在转动或推拉时不致脱出。

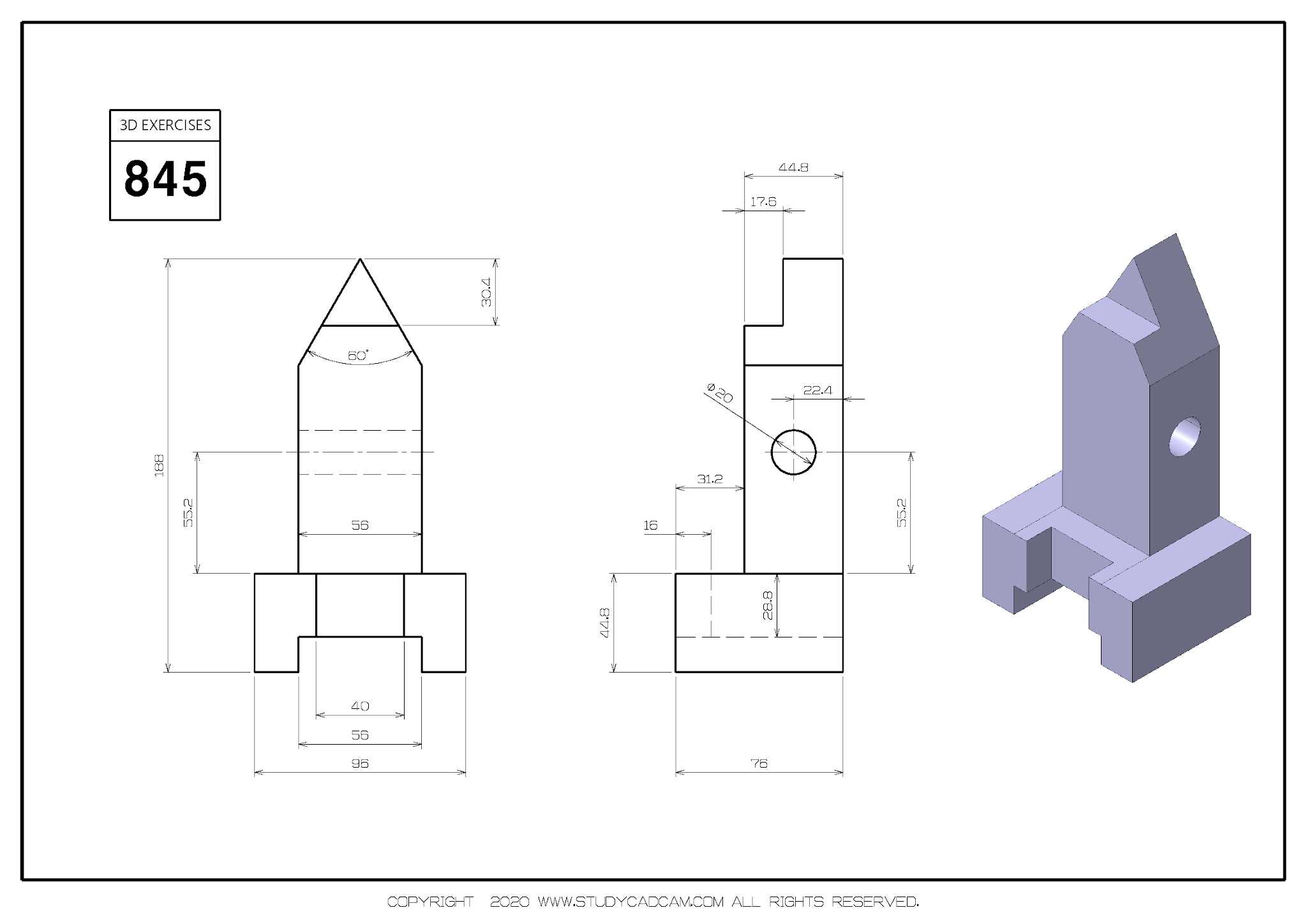

　　建模时应先确定底部两支脚的外轮廓和开槽宽度，再向上拉伸主体立壁。斜切端部需要与主体平滑过渡，若用于金属加工，尖角处应保留合理棱线；若用于塑料件，则要评估拔模斜度和圆角，避免应力集中。侧孔与外壁之间的最小壁厚应结合材料确定，铝合金或钢制件可承受较薄截面，塑料件则需增加孔周补强。整体尺寸边界以底部支撑宽度、主体高度和上端引导长度为主，安装时要保证锁孔入口与底部支脚槽位同轴，侧向间隙过小会造成卡滞，过大则会降低定位精度。

　　在设备防护场景中，这类钥匙通常与安全门开关或机械锁体联动，只有插入姿态正确并到达指定深度，相关机构才能释放或锁止。它的结构虽然简单，但对端面引导、槽孔配合和壁厚连续性要求较高，适合作为实体拉伸、切除、打孔和特征约束练习，也可用于验证锁具装配干涉与插拔路径。
