CSWA认证练习用异形支座机械零件

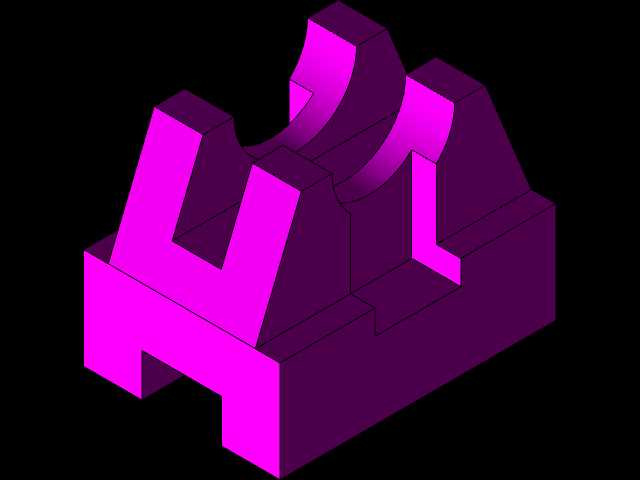

　　这个零件是面向SolidWorks助理认证实操考核设计的典型练习工件，整体为一体化铸造型支座结构，在日常车间的工装夹具配套、小型机床辅件定位场景中，这类带半圆弧承托面的支座常用来托持轴类工件、限位小型传动组件，也可作为非标设备里的支撑基座使用。从结构设计逻辑来看，工件底部为整块矩形基座，基座下侧开出两处对称的让位槽，既可以减少实体材料占用、降低整体自重，也能在安装时避让工作台面的凸起螺栓、定位销，安装时只需将基座底面贴紧设备安装面，穿过基座预留的紧固孔即可完成固定，安装边界完全由底部矩形轮廓限定，周边不需要额外预留过大操作空间。基座上方左右对称布置两块立式支撑肋板，肋板内侧共同构成半圆弧的承托型腔，

　　圆弧面的曲率完全匹配待承托圆柱工件的外径，支撑肋板外侧做了斜向拔模加厚处理，从肋板顶部到底部和基座衔接的位置壁厚逐步增加，避免肋板根部出现应力集中，在承受轴类工件径向载荷时不会出现肋板弯折断裂的问题。肋板顶部开出对称的U型开槽，这类开槽在实际应用中可以穿过捆扎带、压紧卡扣，把放置在圆弧槽内的轴件进一步锁固，防止设备运行振动时工件出现轴向窜动。建模过程中需要先绘制底部基座的拉伸轮廓，提前切除底部的两处让位槽，再在上视基准面绘制两侧肋板的拉伸草图，保证两侧肋板关于基座中心面对称，之后使用拉伸凸台生成中间的半圆弧承托结构，最后对所有锐边做统一的圆角过渡，既符合铸造零件的工艺要求，也避免应力集中在棱角位置。

　　整个零件所有特征都采用参数化尺寸驱动，修改圆弧半径、基座长宽、肋板高度的参数即可快速衍生出适配不同轴径、不同安装空间的同系列支座，在认证练习中可以帮助使用者熟练掌握对称约束、拉伸切除、圆角特征、基准面参照这些核心建模技能，也能让初学者建立从工艺可行性、安装便利性、结构强度三个维度校核零件设计的思维，而不是只追求外形的相似度。
