机床棒料定位夹持双块式夹具

　　这套双块式棒料夹持结构主要面向普通车床、六角车床及小型自动化上下料工位的棒材装夹需求，用于在轴类、销类、小杆类零件批量加工时对圆柱形毛坯进行侧向压紧与轴向限位。现场加工中，细长棒料穿过主轴孔后若仅依靠卡盘单点夹持，悬伸段在车削外圆、切槽、端面钻孔时容易出现振纹，甚至在进给抗力作用下发生偏摆；该类夹块安装在机床拖板附近的辅助支承座或专用托架上，两块压板上下对合后形成与棒料外径匹配的约束位，能够在不干涉刀具走刀路径的前提下给毛坯增加一处稳定支撑，明显降低长料加工的颤振风险。

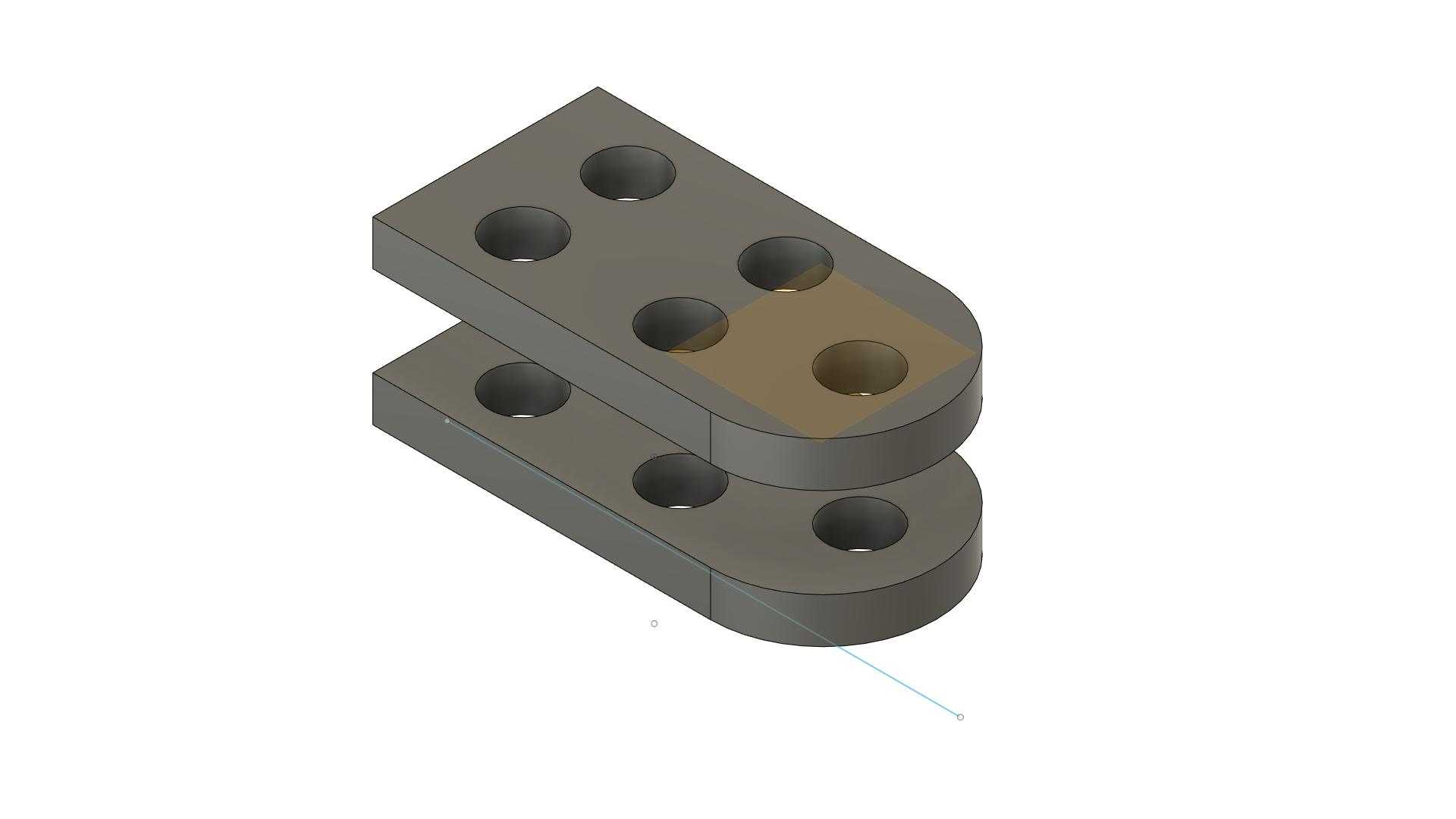

　　从结构外形看，单件夹块主体为长条形钢板，一端加工成半圆过渡端头，既消除尖角应力集中，也能在紧凑安装空间内减少与相邻护罩、排屑槽的磕碰。板件上分布多组贯通圆孔，孔位按直线与圆弧端轮廓排布，一部分孔用于穿入内六角螺钉将夹块固定到基座，另一部分孔可作为调整位，配合不同厚度垫片或更换不同开口规格的压块，适配多种直径的棒材。两块夹块对装时，贴合面经过铣削加工保证平面度，锁紧后接触面均匀承载，不会因局部翘曲导致棒料被压伤或夹持轴线偏移。

　　设计思路上优先考虑了装夹效率与维护便利性：夹块采用对称式布局，钳工装配时无需区分复杂方向，磨损后可直接翻面或成对更换；多孔位结构允许同一组夹块在不同托架孔距间复用，减少工装备件种类。端头圆弧轮廓与安装孔边距经过校核，螺钉拧紧时压板受力点靠近夹持区域，避免悬臂过长造成压紧力衰减。安装边界方面，夹块厚度方向需预留棒料通过的对合空间，长度方向要避开卡盘旋转外径与刀架换位轨迹，基座上的调节槽应保证夹块开合行程足以放入毛坯，同时锁紧后棒料中心与主轴中心同轴度控制在工装允许范围内。实际使用中，该结构既可作为机床附件完成棒料导向，也可整合到焊接、检测工位中对圆杆类工件进行快速定位，刚性足、排屑顺畅，适合批量加工场景下长期重复使用。
