CA6140车床固定块夹具定位结构

　　该固定块属于CA6140普通车床配套的机床夹具类定位支撑零件，主要应用在车床溜板、刀架周边或者工装夹具的安装基面场景中，承担工件侧向定位、夹具模块限位、配合压紧机构锁定加工件位置的作用，在中小批量轴类、盘类零件的车削加工工位里，这类块状定位件可以快速限制工件的横向自由度，避免切削过程中工件受径向切削力出现窜动偏移。

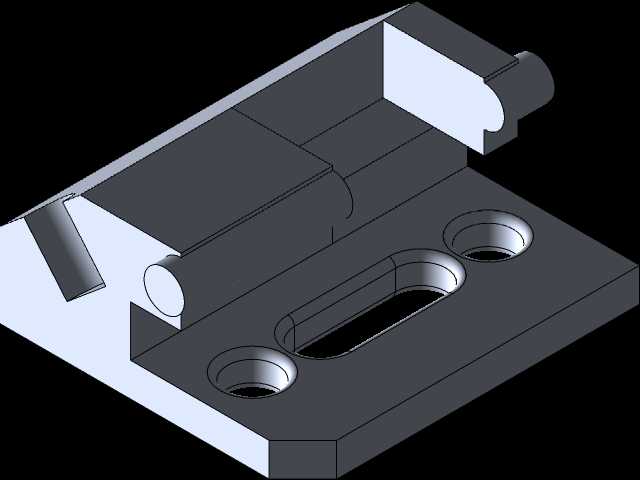

　　从结构设计逻辑来看，零件底部为平整安装基面，基面上开设两处沉头通孔与一处长圆形腰型槽：两处沉头孔用于装入内六角紧固螺钉，将固定块整体锁附在机床工作台或者夹具基板上，腰型槽则预留了安装调整余量，装配时可以沿槽长方向微调固定块的安装位置，适配不同尺寸工件的定位需求，不需要在基板上额外加工多组安装孔，大幅降低夹具改制的加工成本。零件上部设置两处对称的圆柱凸台与侧向立板，立板的垂直工作面作为工件的定位靠面，圆柱凸台可配合压板、锁紧钩件完成压紧动作，立板端部的半圆槽结构可以避让工件外圆或者配套的锁紧销轴，避免装配时出现结构干涉。

　　建模过程中先依据车床夹具的安装边界确定底座长宽尺寸，保证底座轮廓完全落在机床T型槽工作台的有效安装区域内，不会和相邻的刀架、溜板运动路径发生碰撞；先绘制底座草图，拉伸生成基础底板后，在底板上切除沉孔与腰型槽，再向上拉伸立板与凸台结构，所有棱边处设置2mm圆角过渡，既消除热处理环节的应力集中问题，也避免安装调试时锐边划伤操作人员。零件材质选用1060铝合金，整体重量较轻，拆装调整方便，同时具备足够的刚性抵抗车削切削力，工作面加工后平面度控制在0.02mm以内，保证定位精度稳定。这类固定块既可以作为原厂车床的备用替换配件，也可以作为组合工装的标准定位单元，在非标夹具设计中直接调用，缩短工装开发周期。
