铝制壁挂式多层置物货架结构设计

　　这款壁挂式置物架采用铝合金材质打造，整体依托墙面固定，不占用地面空间，在车间工位旁、维修间墙面、实验室操作区以及家用工具收纳场景中都有广泛应用。现场布置时，可将其安装在钳工台侧方墙面上，用来摆放量具、小型工装、切削耗材；也可固定在设备维护通道的空白墙面上，分类放置常用备件、润滑器具与检测记录册，拿取路径短，作业时无需转身往返工具柜，能有效压缩辅助操作时间。

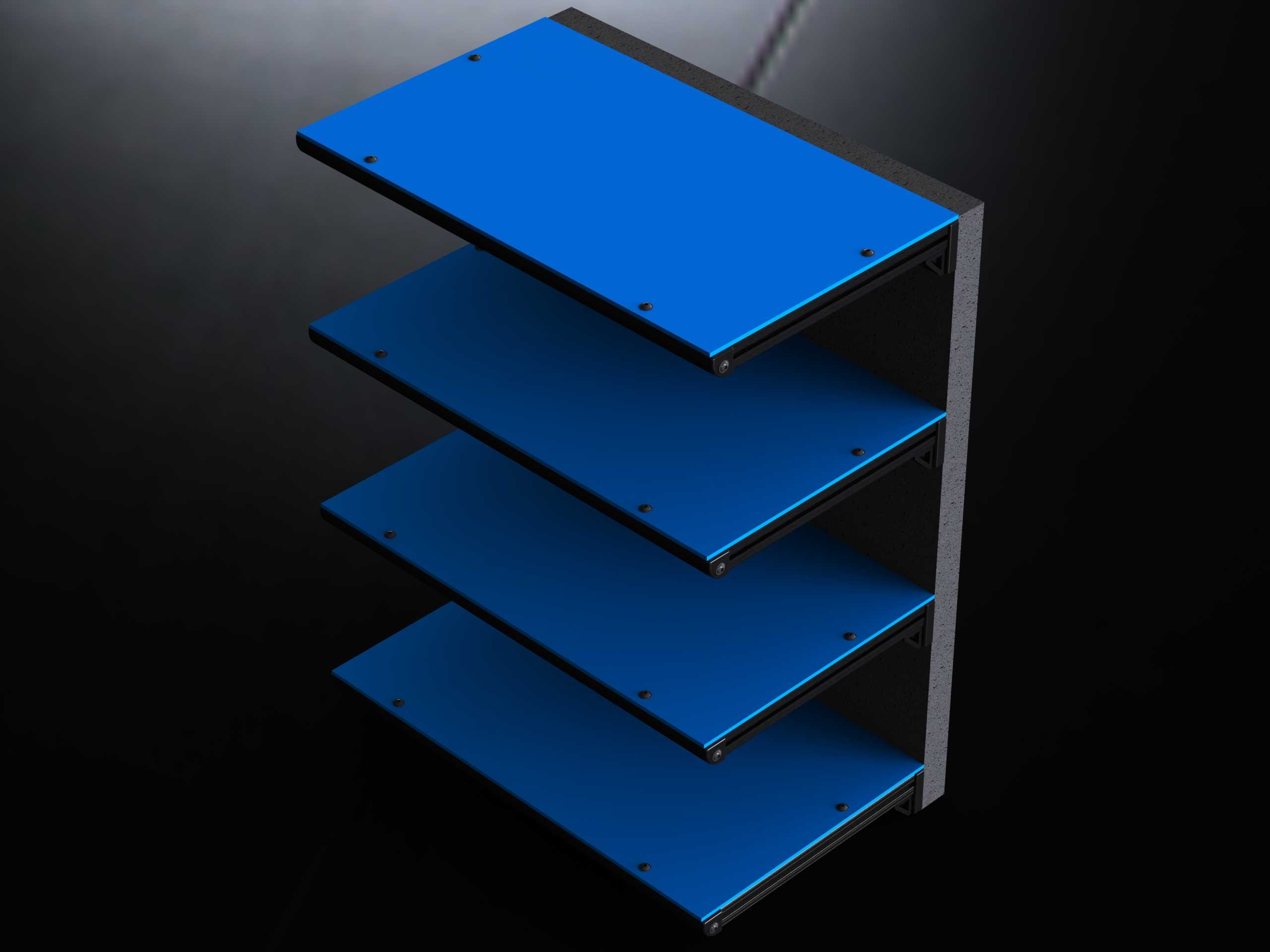

　　结构上采用单侧竖向主支撑搭配四层水平置物板的布局，竖向背板紧贴墙面承担整体挂载载荷，每层置物板为平整铝合金面板，板边做折边强化处理，四个角位预留装配孔位，层板与竖向支撑之间通过紧固件锁合，装配后层板保持水平，无明显翘曲间隙。四层置物空间沿高度方向均匀排布，层间预留足够取放高度，既可以放置扁平的盒类物料，也能摆放一定高度的工具容器，置物面板表面平整无凸起，物料摆放后不会出现局部卡滞，清扫擦拭时也可直接沿板面推移。

　　尺寸边界方面，整体宽度为762mm，纵深457mm，总高度990mm。建模时需重点核对墙面安装的占位范围：宽度方向要避开墙面预埋的管线接口、配电箱边缘，纵深方向要保证置物架最外端不超出作业通道的安全通行宽度，避免人员过往磕碰；高度方向安装时需结合现场操作人员的站立取物高度调整固定点位，保证常用层板处于手臂自然伸展可及的区间。

　　建模过程中，铝合金板材的厚度、折边圆角以及孔位间距都按实际装配关系还原，竖向支撑与墙面的连接点位、层板与支撑的贴合面都做了对应配合结构，没有出现悬空面或者干涉装配的问题。整体重量较轻，单人即可配合墙面膨胀螺栓完成挂载固定，铝材质本身防锈耐潮，在车间偶尔有切削液溅洒、空气湿度偏高的环境下也不会出现锈蚀掉漆的问题，长期使用后板面仅需简单擦拭即可保持整洁。相较于落地货架，这款壁挂架把垂直墙面的闲置空间转化为储物区域，对于地面空间紧张的小型加工工位、紧凑型维修间来说，空间利用率提升十分明显，分层结构也能帮助作业人员按使用频率归类物料，减少工具混放寻找的时间。
