带安装底座法兰式45度弯头结构设计

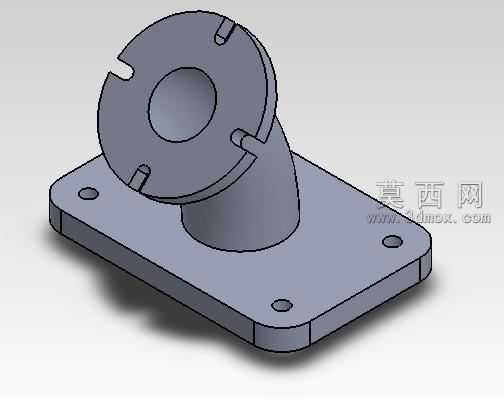

本作品为带方形安装底座的法兰式45度弯头三维设计，建模过程采用SolidWorks软件完成，整体遵循机械管路配件的通用设计规范，兼顾结构强度与安装实用性。建模阶段首先绘制底座轮廓草图，将底座设计为带圆角的长方形板件，在底座四个角位置预留沉头安装孔，用于通过紧固件将弯头整体固定在安装基面，底座与弯管衔接处做平滑过渡圆角处理，避免应力集中导致的结构失效。弯管部分采用45度弯折角度设计，内壁保持光滑等径曲面，保障管路介质流通顺畅，减少流阻损耗；弯管上端连接圆形法兰盘，法兰盘上均匀开设三处带开口的卡槽式安装位，无需完全拆卸紧固件即可完成弯头的对位安装与拆卸维护，大幅提升管路装配检修的效率。材质设定上整体采用哑光金属质感渲染，模拟常用铸钢五金管件的表面质感，渲染阶段调整光源角度突出结构的轮廓层次，清晰展现底座、弯管、法兰三部分的衔接关系，各部位壁厚保持均匀一致，符合五金管件的铸造或机加工工艺要求。设计思路围绕管路系统的实际安装需求展开，区别于常规无底座弯头，自带的安装底座可直接将弯头固定在设备壁面或安装支架上，无需额外设计管路支撑结构，法兰端的卡槽式设计适配快装式管路连接场景，既满足45度管路转向的功能需求，又优化了安装维护的操作便捷性，整体结构无冗余设计，各部位尺寸经过合理校核，安装孔位、法兰卡槽的位置公差符合通用五金配件的装配标准，可直接用于管路系统的方案设计展示、装配模拟以及生产加工参考。
