CA6140车床配套长条形箱体安装框架

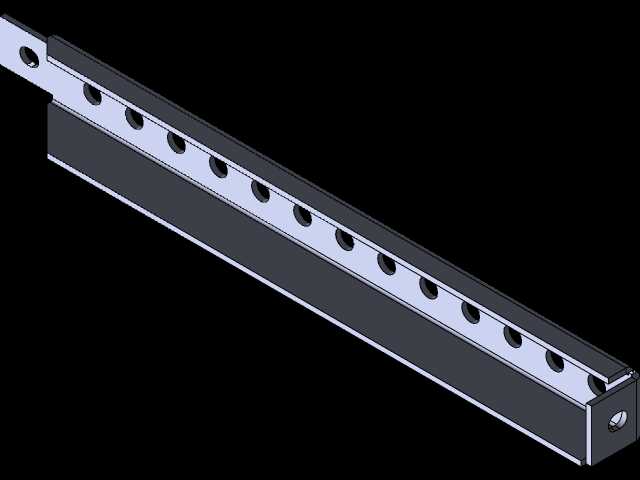

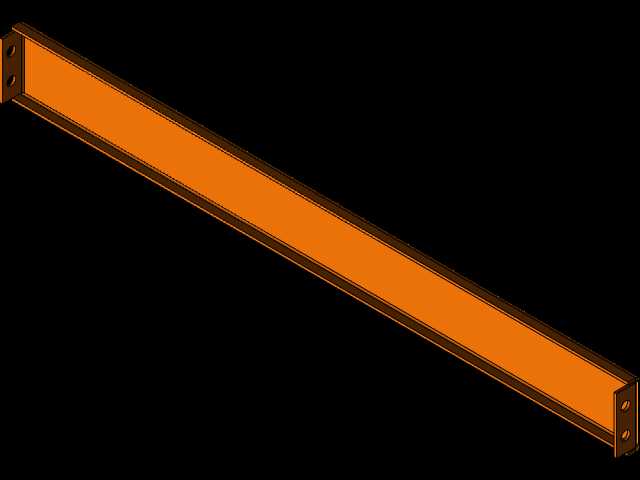

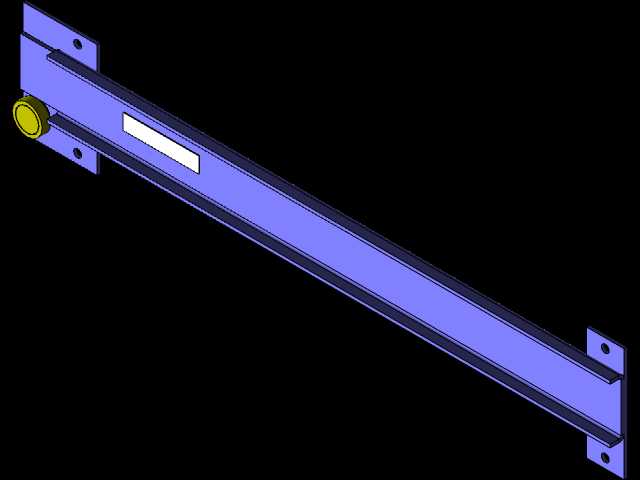

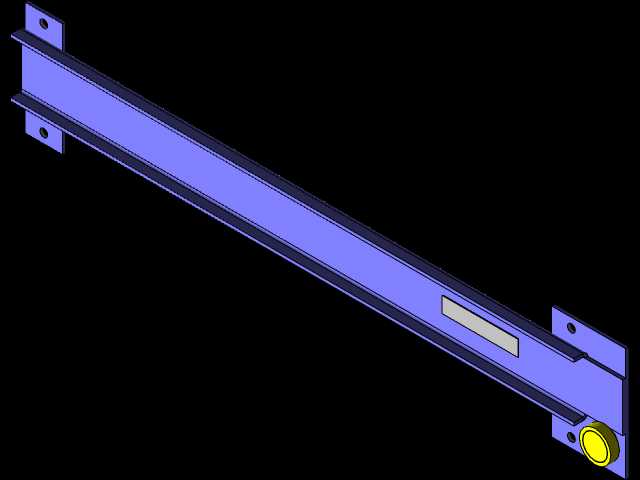

　　这款长条形框架结构主要服务于CA6140普通车床周边的电气箱体、走线槽或者小型外挂功能箱的安装承载场景，在车间老旧车床改造、加装冷却控制单元、增设独立接线箱的时候经常会用到这类支撑构件。从结构形态来看，整体为细长等截面的折弯组合件，主体采用薄钢板折弯成型，两侧预留翻边形成刚性加强筋，不需要额外焊接大量加强肋就能获得不错的抗扭抗弯能力，长条状的布局刚好适配车床床身侧面狭长的安装空间，不会占用操作工位的活动范围。

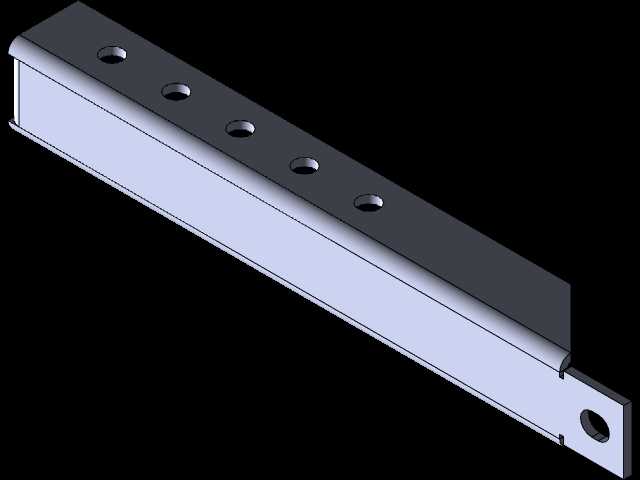

　　框架两端设计有带通孔的安装耳板，孔位位置对应车床床身侧面原有的预留螺栓孔，安装时不需要在床身上重新钻孔攻丝，直接使用标准内六角螺栓就能完成固定，避免对车床本体造成二次加工损伤。框架顶面沿长度方向均匀布置了数个小圆孔，这些孔位一方面可以作为箱体的固定连接孔，匹配不同规格接线箱、小型控制盒的底部安装孔距，另一方面也可以作为走线孔，让箱体内的线缆从孔位穿出后沿框架内侧的空腔排布，把动力线和信号线隐藏在框架内部，既避免车间加工时飞溅的铁屑刮破线缆外皮，也能让车床外挂部分的布线更加整齐规整。

　　设计过程中优先考虑了车间工况的实用性：框架的截面高度控制在较低范围，安装后突出床身侧面的距离很小，操作人员在装卸工件、摇动拖板手柄的时候不会出现磕碰干涉；折弯边缘都做了钝边处理，没有尖锐毛刺，后期布线或者维护拆装的时候不会划伤操作人员手部。框架的长度尺寸匹配CA6140车床床身侧面可利用的安装区间，两端安装耳的中心距和床身原有安装孔位完全对齐，安装边界不会超出车床的地脚投影范围，设备周边的通行通道不会被构件挤占。

　　在受力层面，这种折弯成型的闭口组合框架自重很轻，单人就能完成抬装对位，但是承载能力完全可以满足常规小型电气箱、接线端子排盒的安装需求，即使在车床运行产生振动的工况下，框架也不会出现明显的共振变形，长期使用后连接孔位不会发生偏移。建模时完整还原了折弯圆角、安装孔的相对位置、两端耳板的搭接结构，结构工程师可以直接在这个框架基础上匹配外挂箱体的尺寸，也可以根据实际加装的元件重量调整板材厚度，快速衍生出适配不同改造需求的变体结构，不用从零开始绘制长条机架的基础轮廓，大幅缩短车床外设改造的设计周期。
