立式落球重力运动演示装置

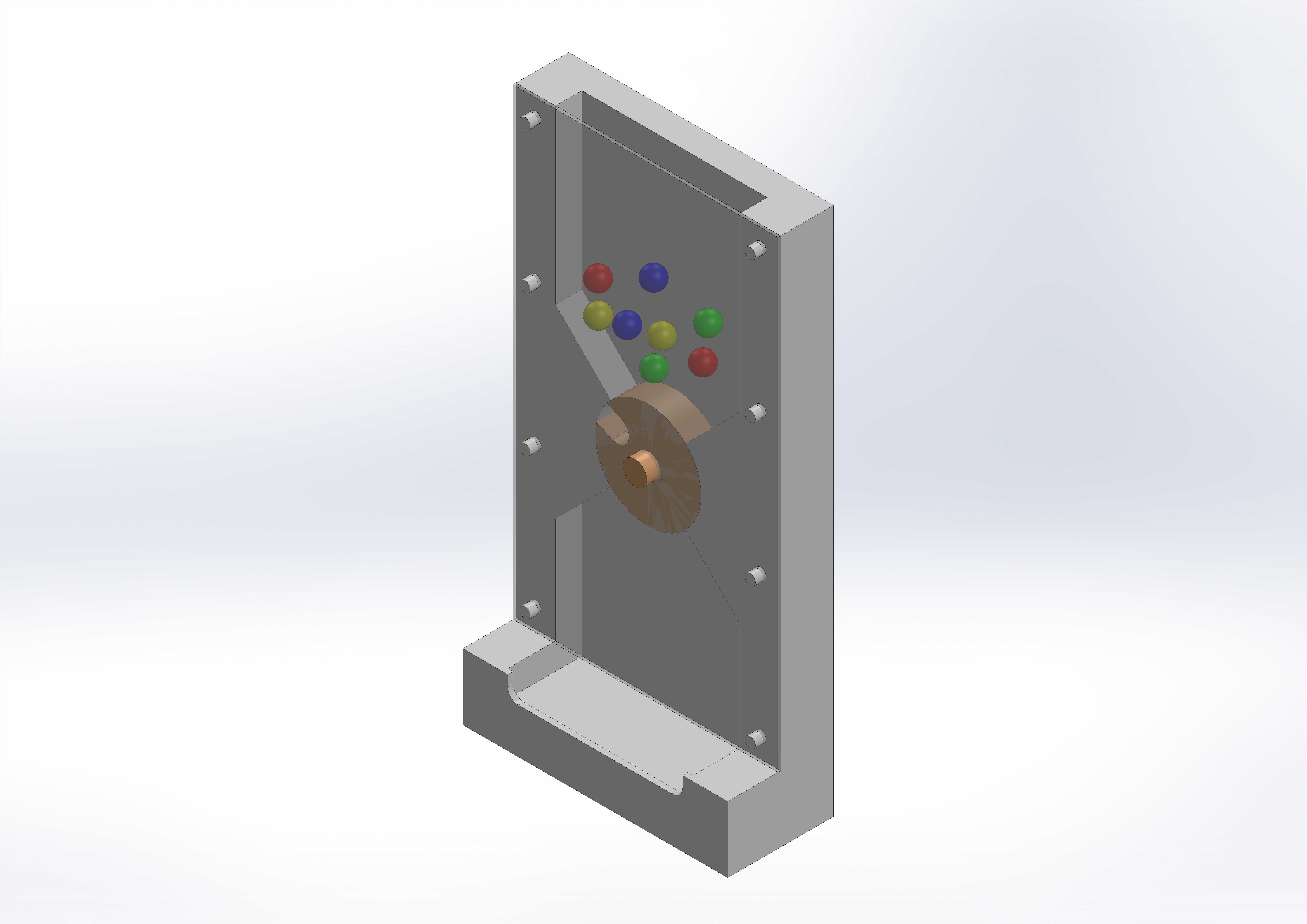

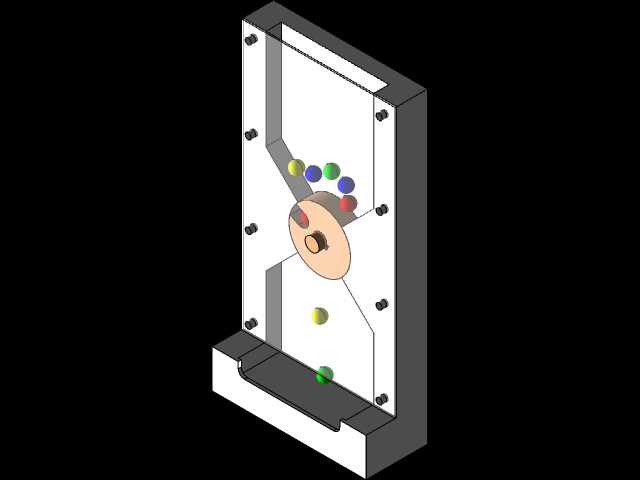

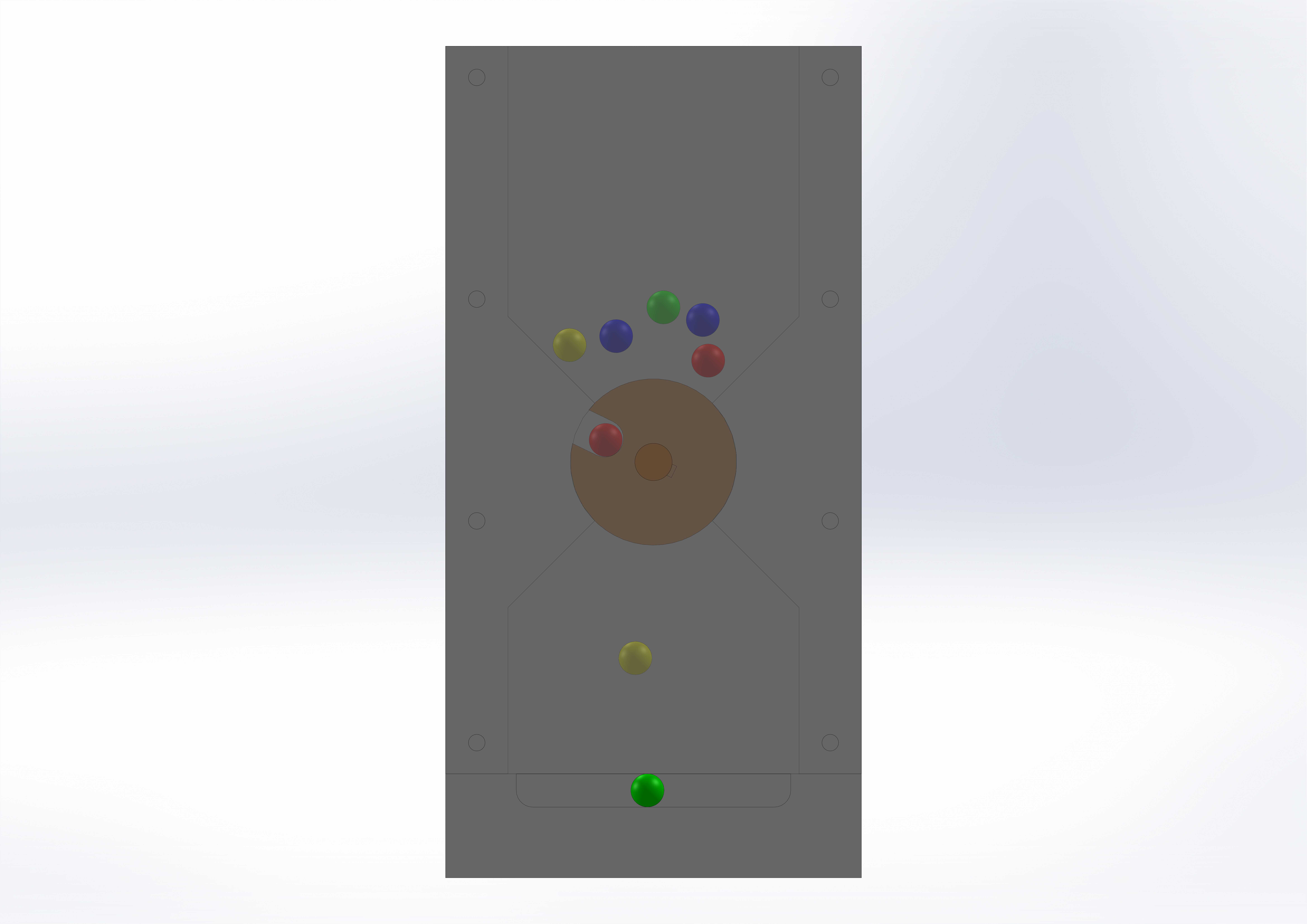

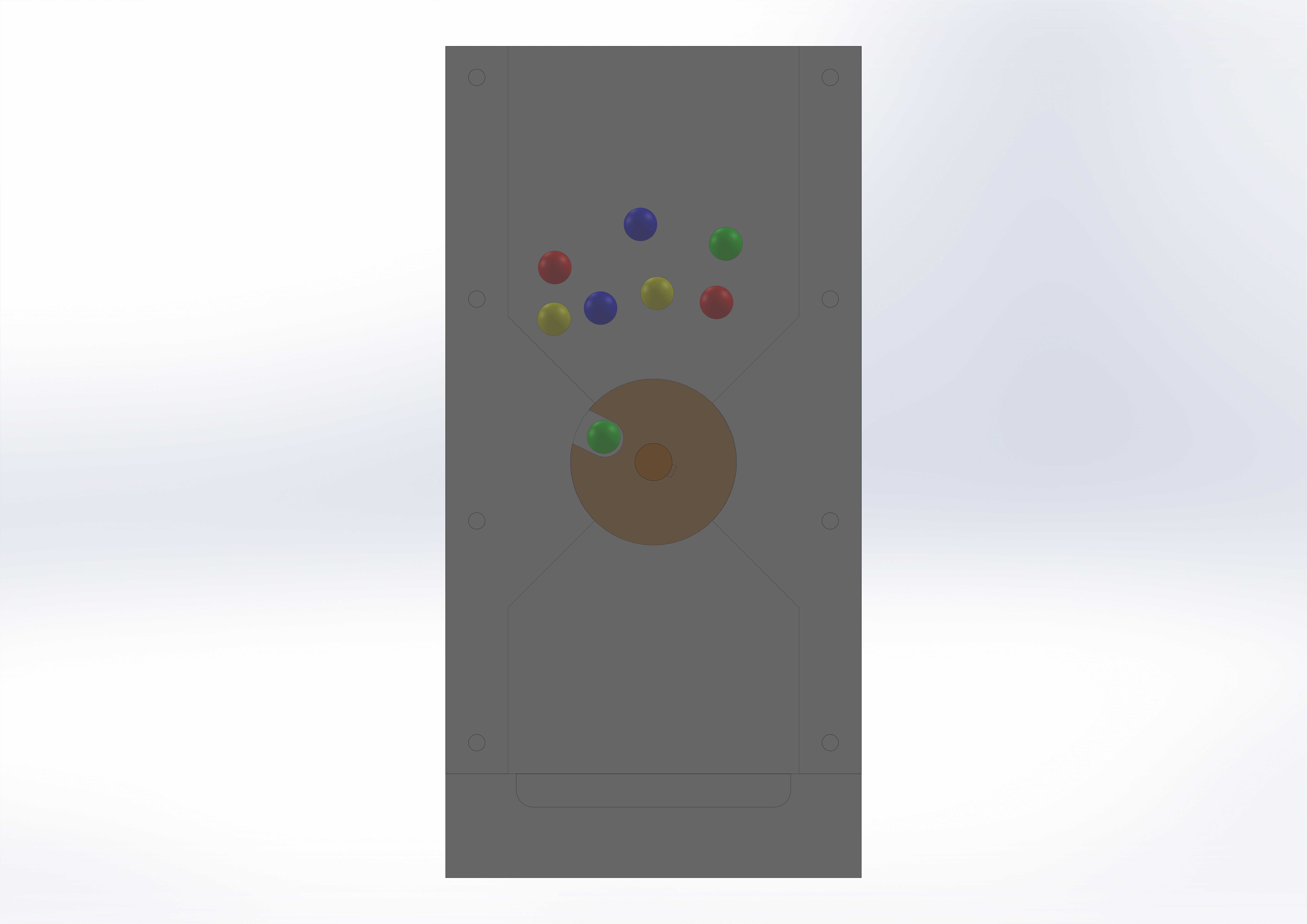

　　这套立式落球重力运动演示装置以竖直立板为承载主体，整体采用窄长立式布局，背板、两侧边框与底部承接槽共同围成封闭的小球运动通道，正面预留完整观察面，可直接看清内部小球的下落路径与转轮动作。背板上按运动轨迹布置多颗彩色小球，小球沿背板内侧的导向区域自上而下滚落，中途撞击偏心布置的拨轮，拨轮受小球重力冲击产生绕轴旋转，将重力势能转化为短暂的旋转动能，后续小球继续下落，最终汇入底部的承接槽内，完整呈现重力驱动下的物体运动、碰撞与能量转换过程。

　　从实际使用场景来看，这类装置常出现在机械原理教学课堂、科普展厅互动展项以及工位旁的机构原理验证区，用来直观演示自由落体、斜面导向、碰撞传动和势能转化的基础规律，相比平面动画，实体化的通道与转轮能让观察者直接看清小球每一段运动的边界，理解重力在无额外动力输入条件下如何驱动物体完成连续动作。

　　结构设计上，竖直背板采用厚板加工，四周通过紧固件将侧边框与背板锁紧，整体安装边界规整，背部可直接贴墙固定或通过支架立式摆放，占用横向空间很小。背板内侧的运动区域做了限位约束，避免小球在滚落过程中脱离轨迹；拨轮的转轴固定在背板预设的安装孔位上，轮体边缘伸出拨片，小球下落时刚好触碰拨片，带动轮体转动，转轴位置与小球下落路径的间距经过匹配，既保证小球能有效撞击拨轮，又不会出现卡球、堵料的问题。底部承接槽做了向内凹陷的集球结构，滚落到底的小球会集中停留在槽内，方便演示结束后统一取出重复使用。

　　建模过程中需要重点核对小球直径与通道宽度的间隙，通道两侧留出合理滑动余量，防止小球运动时卡滞；拨轮的旋转中心要与背板安装孔同轴，轮体转动范围内不能和边框、小球路径发生干涉；各紧固件的孔位在背板上均匀排布，保证立板组装后结构稳固，长期反复演示也不会出现边框松动。整体外形为直立长方体框架，底部带有加宽支撑边，放置在桌面或地面时具备足够的抗倾覆能力，无需额外复杂固定即可完成整套重力运动演示。
