六角变径内孔螺纹连接套结构件

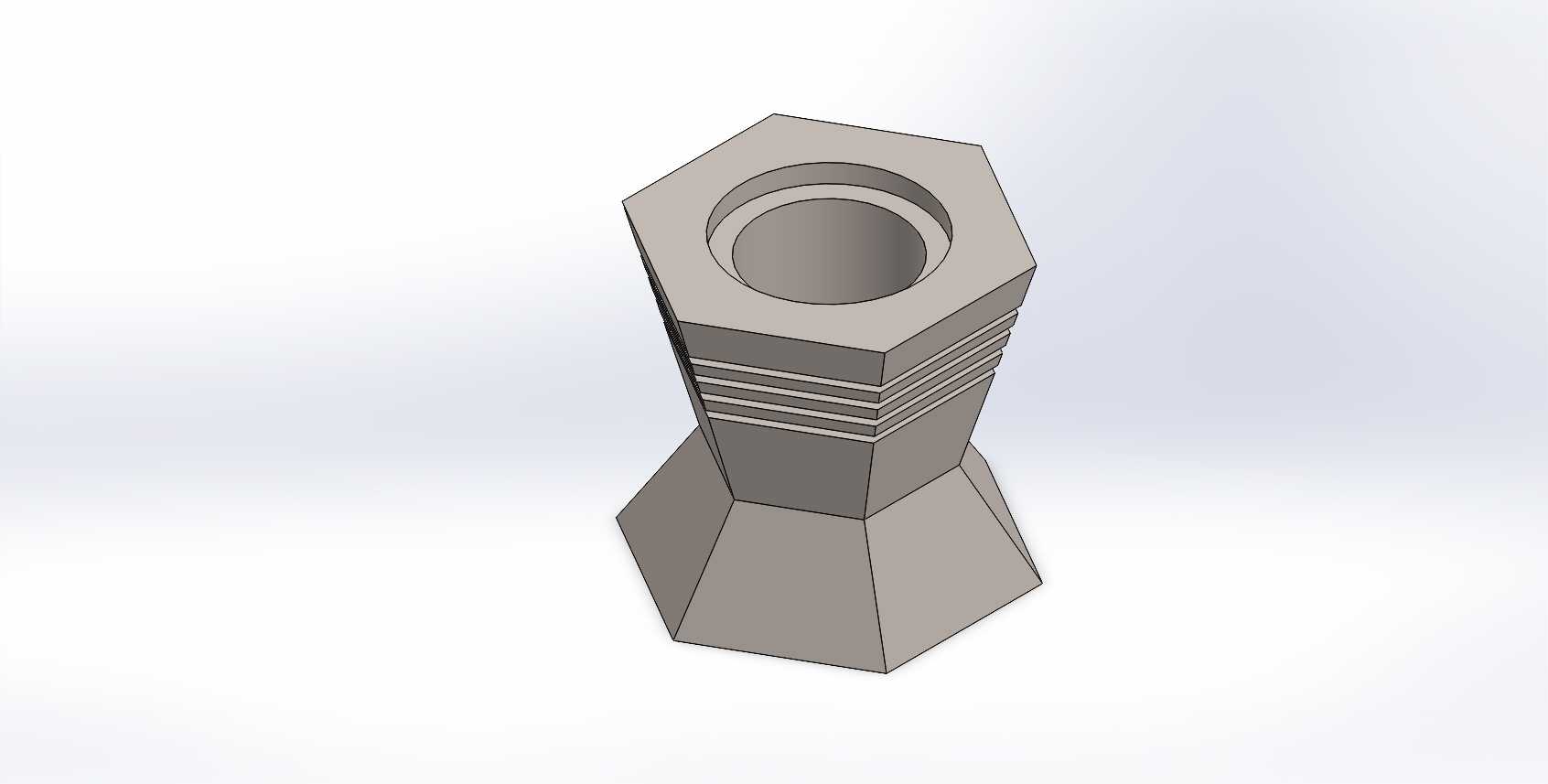

　　该零件为带六角受力段的变径内孔连接构件，整体采用三段式同轴布局，上端为正六棱柱外形，内部加工同轴阶梯通孔，中段圆柱外壁设置多道环形凹槽，下端为向外扩径的六棱锥台结构，所有棱边保留清晰的加工转折特征，无多余曲面过渡，完全适配常规金属切削加工的走刀路径。从实际装配场景来看，这类构件多用于管路转接、工装定位轴套、小型设备支柱连接工位：上端六角面可直接配合开口扳手施加拧紧扭矩，无需额外加工扁位，在狭小装配空间内也能完成锁紧操作；中段环形槽既可以作为密封圈嵌装槽，也可作为卡簧定位槽，根据不同工况选配密封件或轴向限位件，实现气液管路的静密封，或是轴系零件的轴向卡位；下端扩径锥台底面作为安装贴合面，可直接抵靠安装基板表面，分散锁紧时的接触压强，

　　避免薄壁基板被压溃。设计思路上优先保证同轴度公差：内孔全程与外轮廓回转轴线重合，建模时先绘制中心轴线，再依次拉伸上端六角实体、旋转中段圆柱与环槽、放样下端锥台，最后切除内部阶梯孔，特征树顺序完全贴合车削、铣削的工艺排布，工厂拿到模型后可直接导出工程图，标注内孔配合公差、六角对边尺寸、环槽槽宽与槽深、下端面平面度要求。外形边界方面，上端六角对边宽度为全件最大径向尺寸，中段圆柱直径小于六角对边，下端锥台底部外接圆直径略大于上端六角，轴向总高以中段环槽区域为受力核心，安装时下端锥台沉入安装工位的沉孔内，上端六角露出操作空间，内孔可穿装紧固螺杆或是作为介质流道，阶梯孔的台阶面可承接管路接头端面，实现轴向定位。

　　这类结构在CA6140车床的工装改造、小型夹具的支柱连接、气动回路的管路转接中都有大量应用，建模时保留了所有棱角的加工余量特征，没有做无意义的圆角美化，工程人员可直接在此基础上调整内孔直径、环槽数量、锥台拔模角度，适配不同的安装孔距与管路通径要求，零件的壁厚分布均匀，上端六角部位壁厚最大，承受扳手扭矩时不会出现棱边变形，中段环槽处壁厚经过校核，满足常规低压管路的承压要求，下端锥台的斜度兼顾安装导向与接触支撑，插入沉孔时可自动找正同轴度，降低装配对位的操作难度。
