本田CB500摩托车铜质散热器三维建模设计

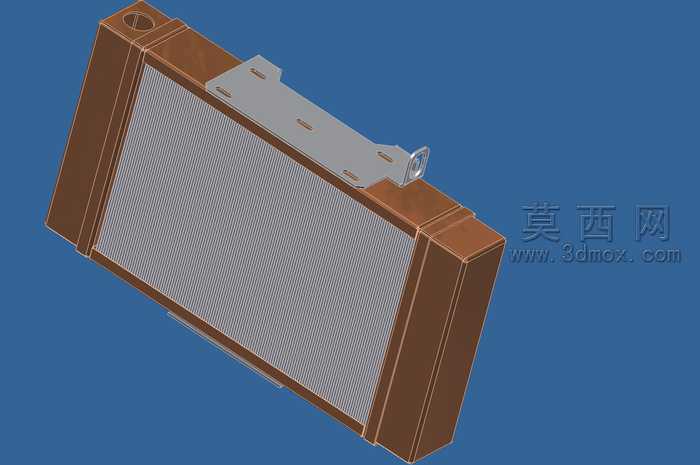

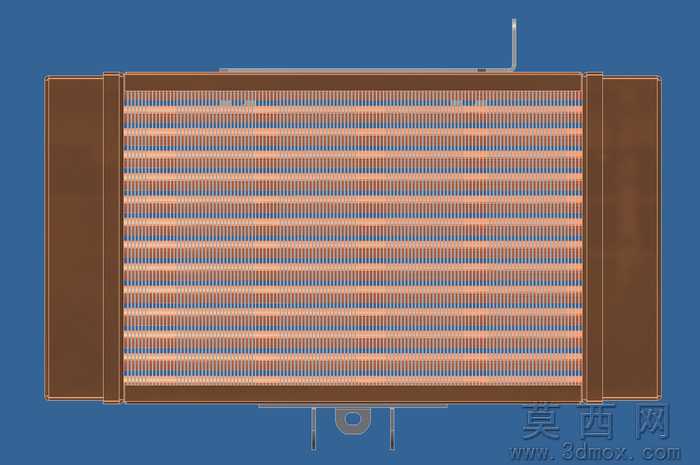

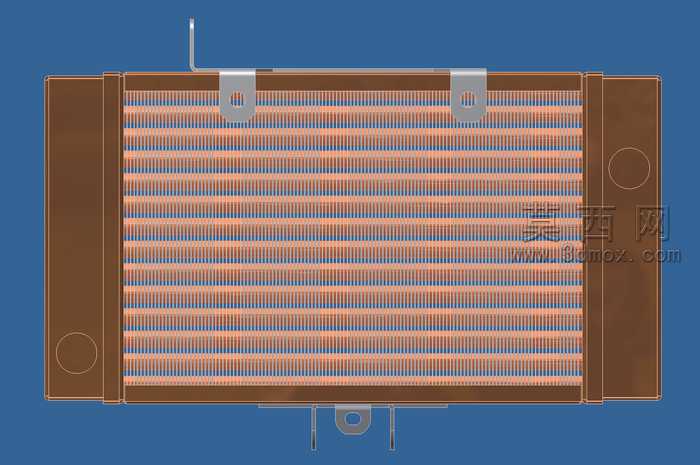

本作品为针对本田CB500摩托车打造的替换用散热器三维模型，建模过程围绕原车损坏散热器的复刻替换需求展开，全程以实车部件的实测尺寸为基准开展参数化建模，确保模型与原车安装位完全匹配。建模阶段首先梳理散热器的整体结构逻辑，将部件拆分为左右端水室、核心散热芯体、顶部安装固定支架三个核心模块分别构建：左右端水室采用棕褐色工程塑料质感的材质设定，建模时精准还原水室的密封边结构、端部进出水口的圆形接口尺寸，以及水室与芯体连接的压合边细节，保证水室的腔体结构符合冷却液流通的流体路径设计；核心散热芯体部分采用细密的鳍片阵列建模方式，还原铜质散热芯的密集翅片结构，每一片散热鳍片的厚度、间距都参照原厂部件参数设定，同时还原芯体内部的冷却液流道排布，确保模型能够直观体现散热器的热交换结构逻辑；顶部的安装固定支架采用镀锌钢板的金属材质设定，建模时精准还原支架上的安装孔位、折弯角度、侧边的固定卡扣结构，保证支架的安装定位尺寸与原车车架安装点完全对应。渲染阶段采用蓝色纯色背景突出部件主体，针对不同部件赋予差异化的材质表现：水室部分赋予哑光棕褐色工程塑料材质，添加轻微的表面磨砂质感还原原厂塑料水室的视觉效果；散热芯体部分赋予紫铜金属材质，调整金属粗糙度参数模拟铜质散热片经过长期使用后的轻微氧化哑光质感，同时通过光影调整凸显芯体鳍片的细密层次；安装支架部分赋予银灰色镀锌钢板材质，添加轻微的金属反光效果还原金属冲压件的表面特征。设计思路上以替换适配为核心目标，在还原外观结构的同时，完整保留了散热器的所有安装配合特征，既能够直观展示散热器的整体构造，也可作为摩托车维修替换、改装设计的三维参考依据，模型结构拆分清晰，各部件的配合关系明确，完整复现了原厂散热器的结构特点与安装逻辑。
