带偏心凸轮结构的螺纹柱夹紧手柄

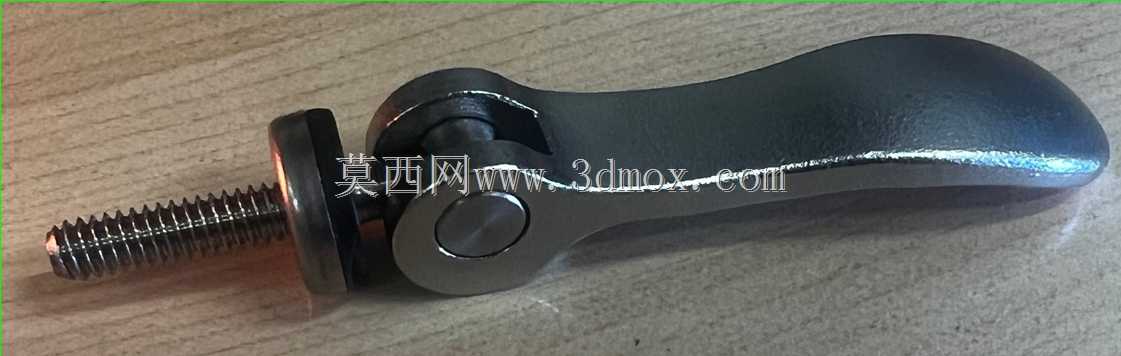

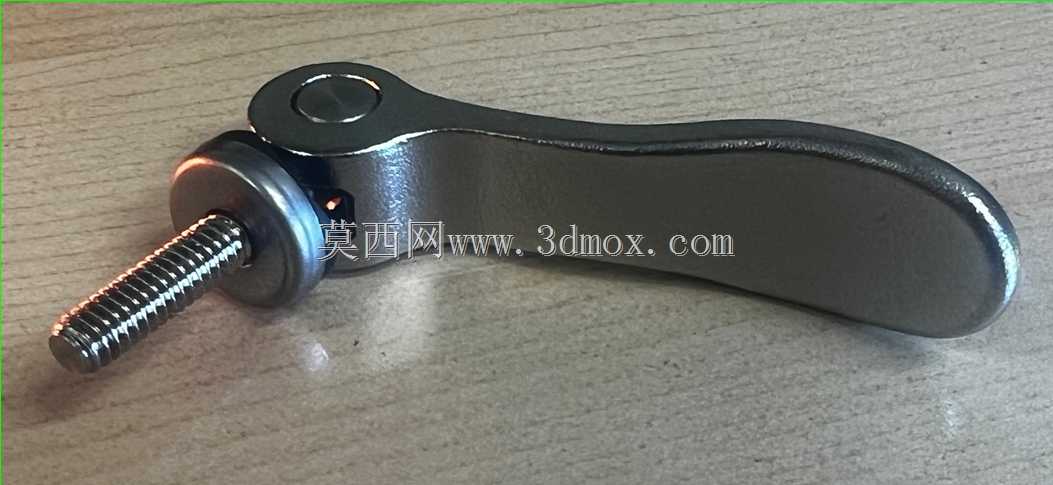

　　这类带螺纹柱的偏心凸轮夹紧手柄，在工装夹具、轻工设备、自行车整车及配套维修工装领域应用十分广泛，核心作用是通过手动扳动实现无工具快速锁紧与释放，替代传统需要扳手拧紧的螺纹紧固件，大幅提升工位调节、部件装夹的操作效率。从实际使用场景来看，除了常见的自行车车轮轴快释结构，在小型工装的定位板锁紧、设备可调防护门的快速固定、检测工位的工件快速装夹、非标自动化设备的可调挡块定位场景中都能见到这类结构的身影，相比螺纹旋拧的锁紧方式，单次锁紧操作仅需扳动手柄完成一次凸轮转动行程，操作耗时不到螺纹拧紧的十分之一，且锁紧力可通过凸轮偏心距的设计实现稳定控制，不会出现手动拧紧力矩不均导致的锁紧失效问题。

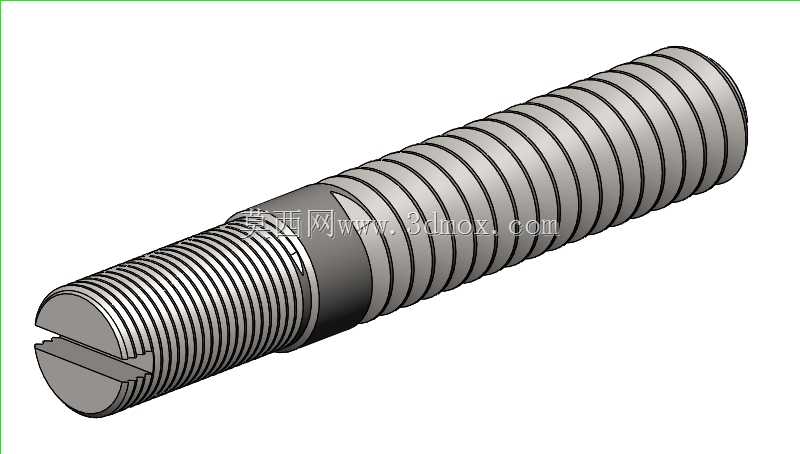

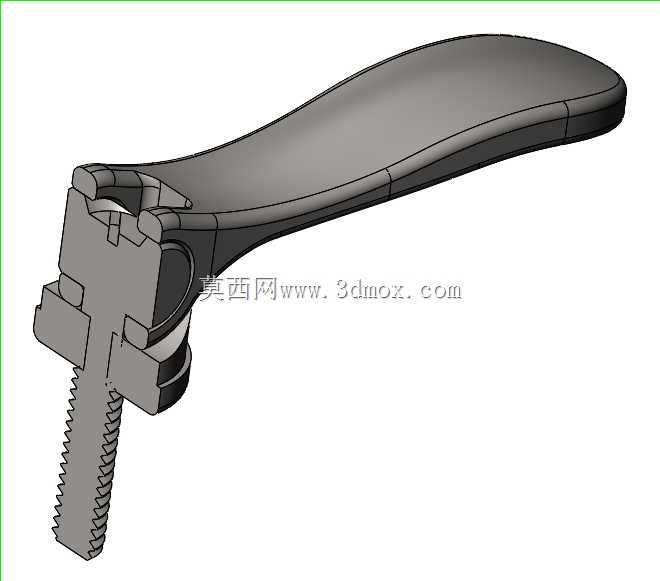

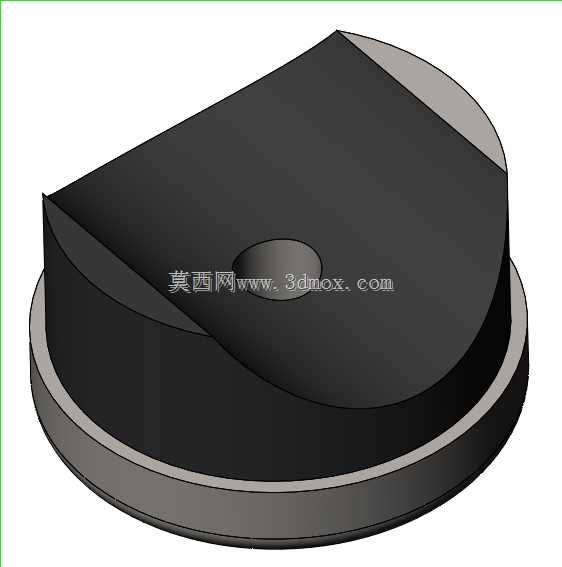

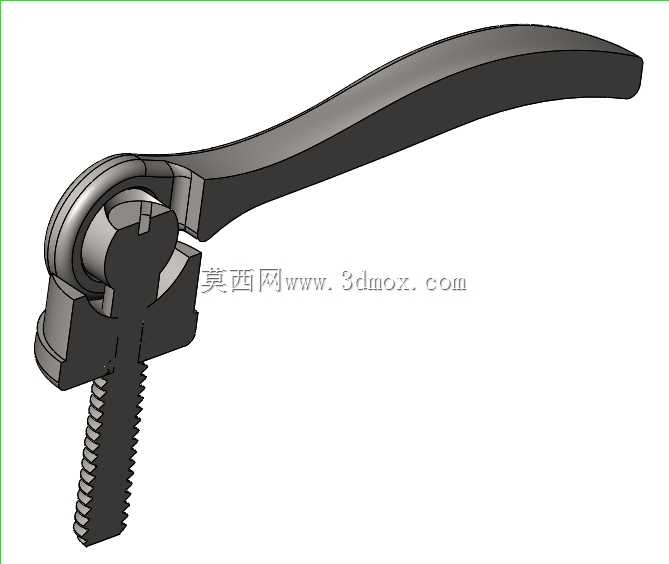

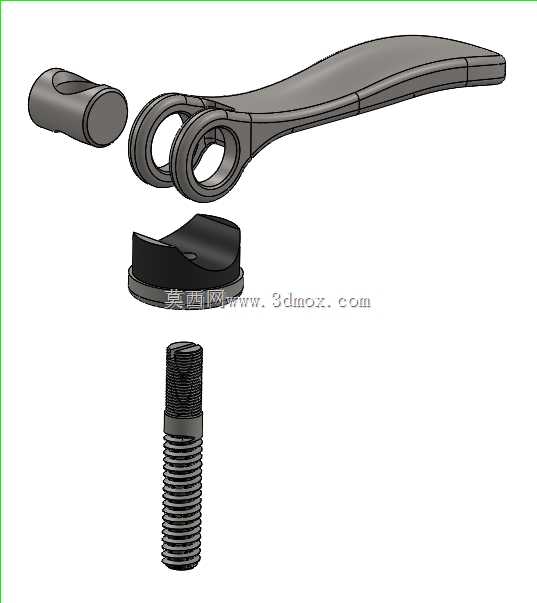

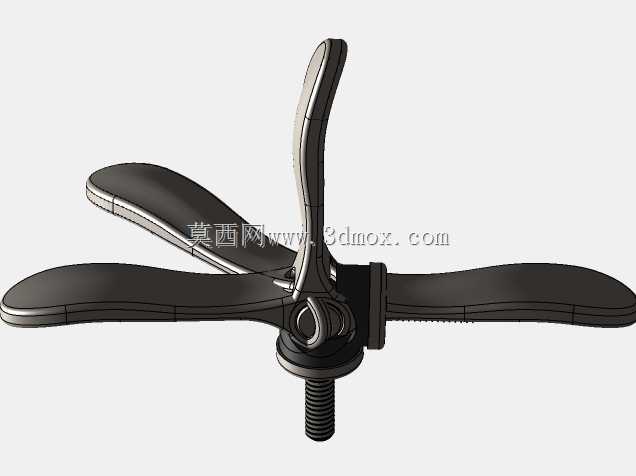

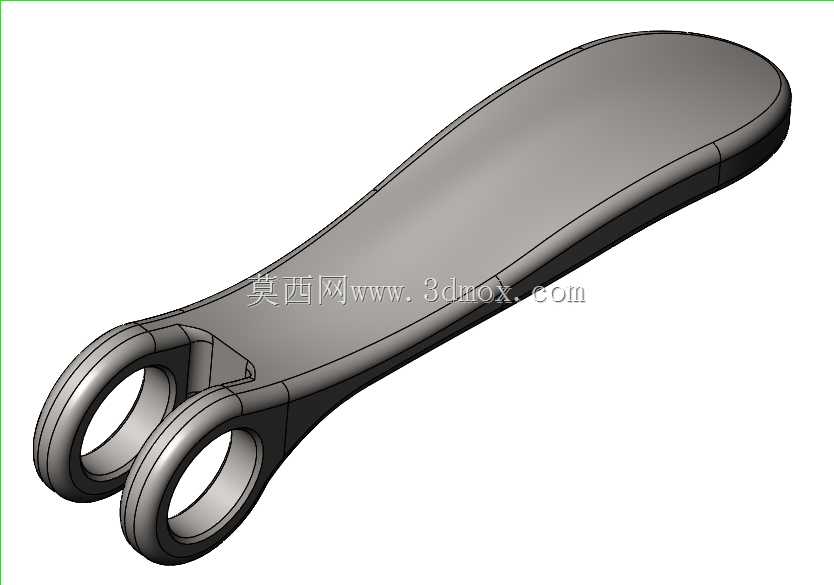

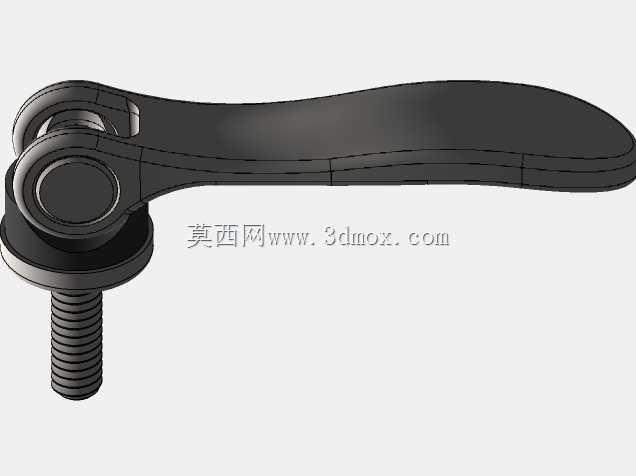

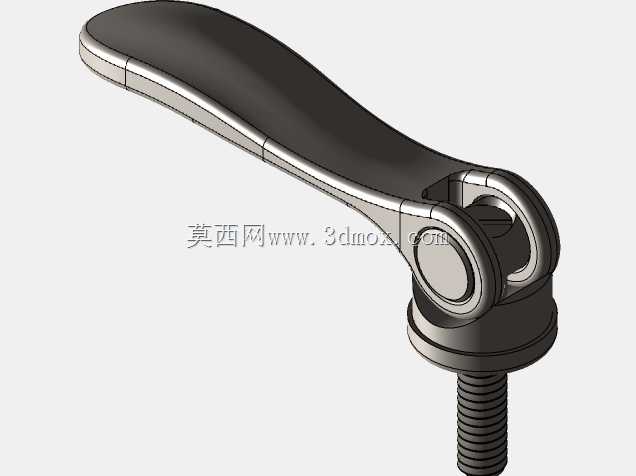

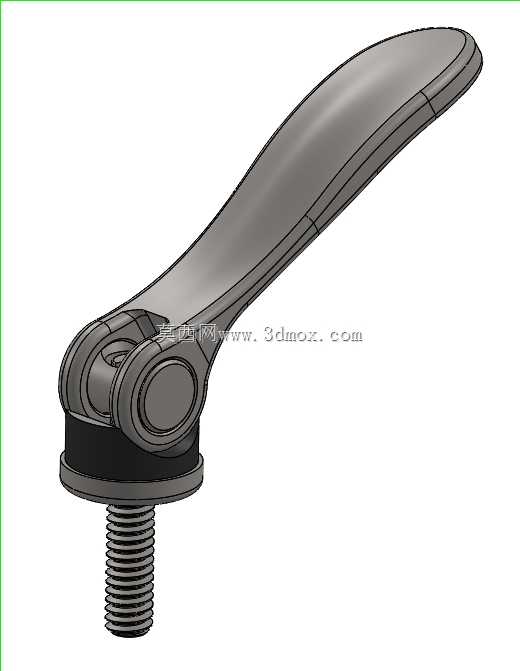

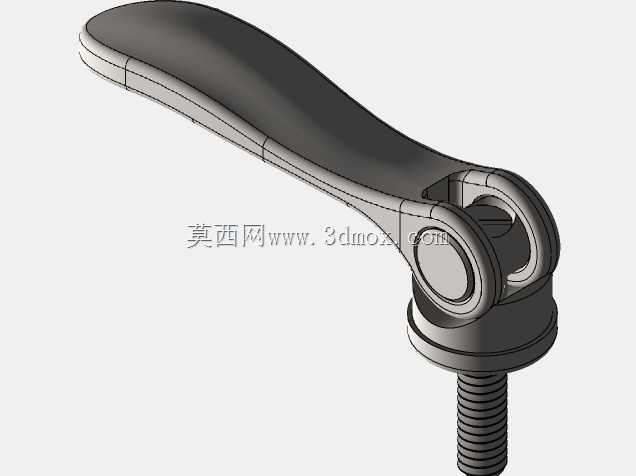

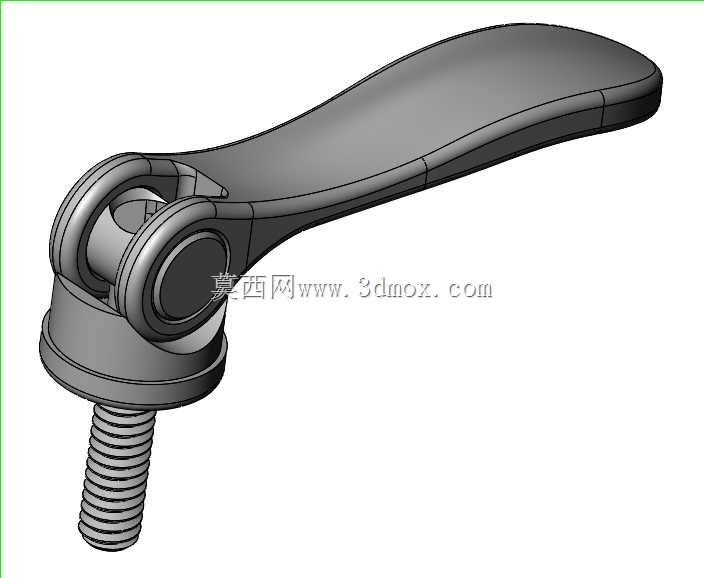

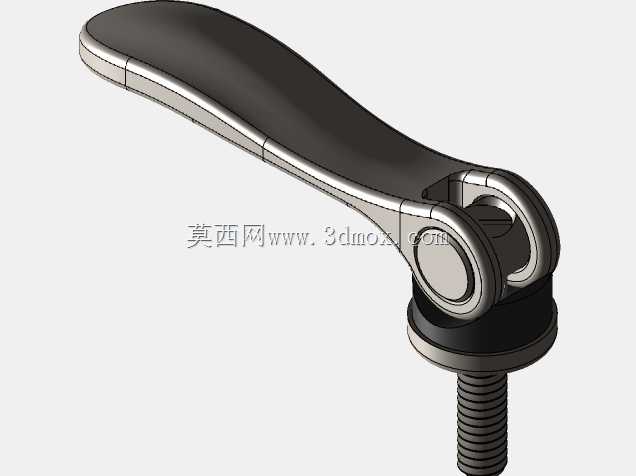

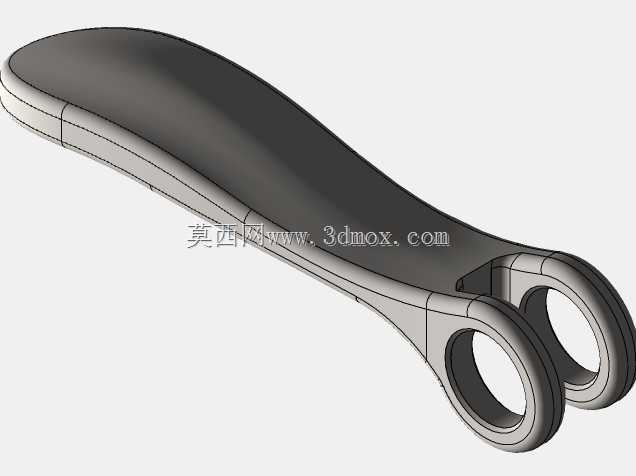

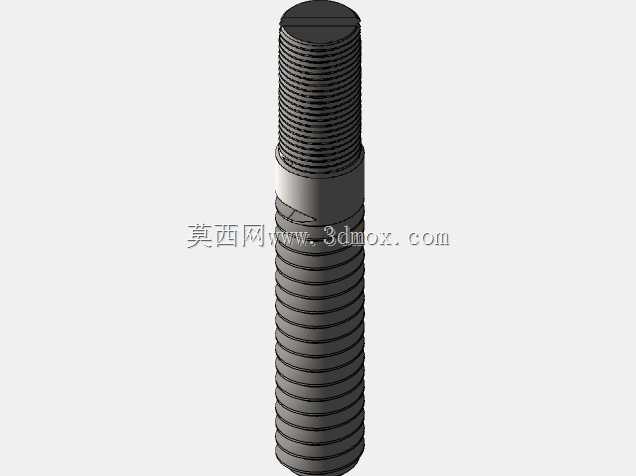

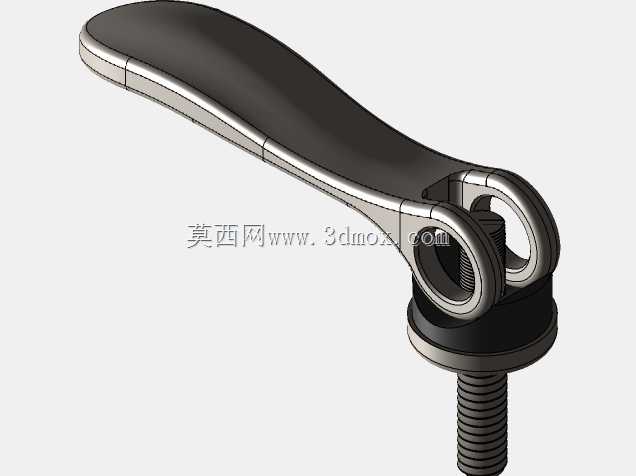

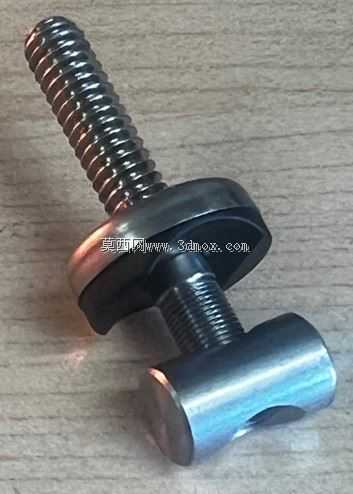

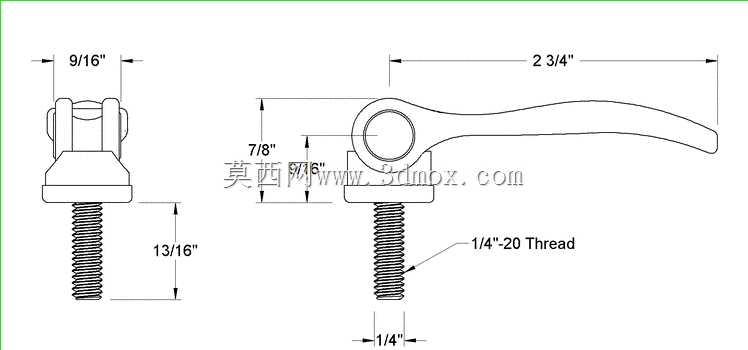

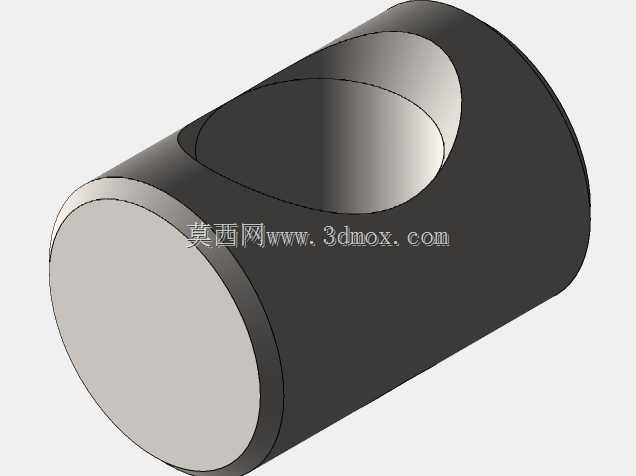

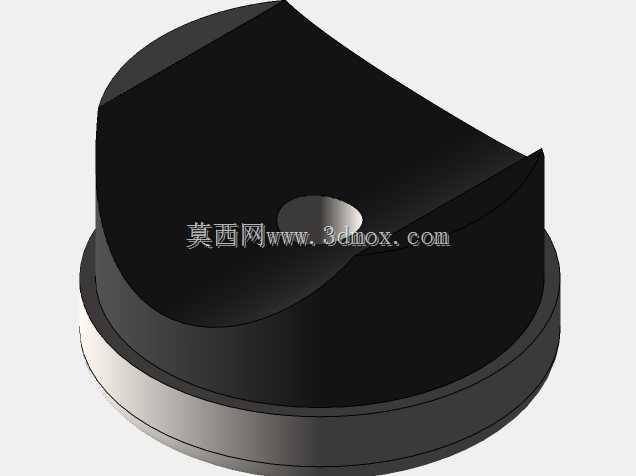

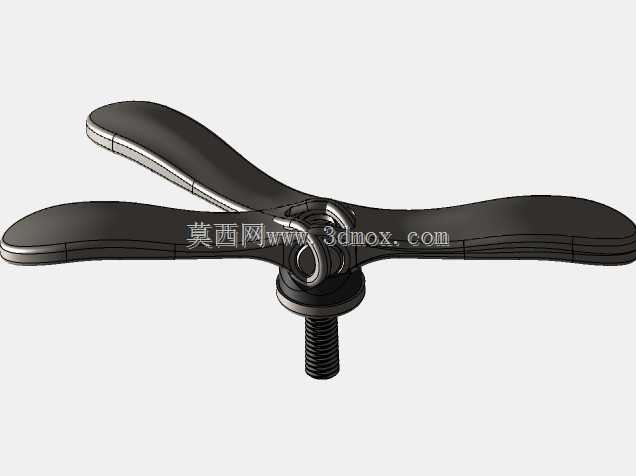

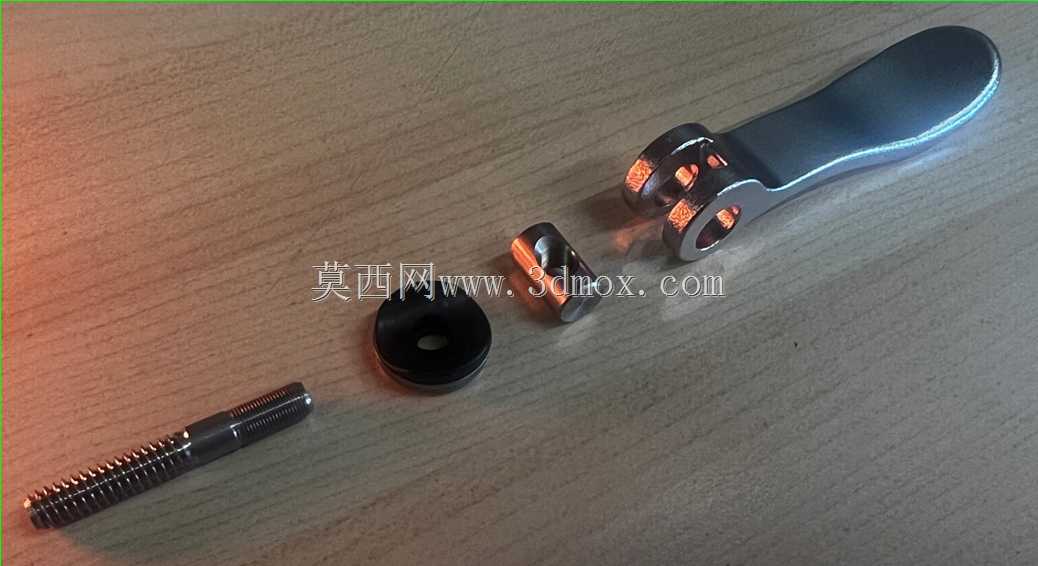

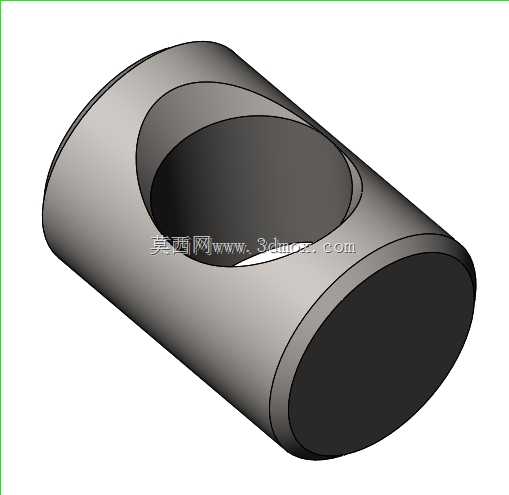

　　从结构设计逻辑来看，这款手柄采用1/4-20规格的双头螺柱作为连接载体，螺柱一端用于连接需要拉紧的两个部件，另一端与手柄基座的铰接结构配合，凸轮面直接压合在基座的承压端面上，当手柄向下扳动至锁紧位置时，凸轮的升程段会将基座与螺柱头部的距离拉大，从而给螺柱施加轴向拉力，将两个被连接件牢牢压合在一起；手柄的握持部分采用符合人体工学的弧形曲面设计，表面做了贴合手指握持的弧度过渡，扳动时受力均匀，不会出现硌手的问题，即使长时间反复操作也不会造成操作人员手部疲劳。铰接位置的双环耳结构设计，既保证了手柄转动时的同轴度，也提升了铰接部位的结构强度，避免反复扳动后出现铰接孔变形、手柄晃动的问题。

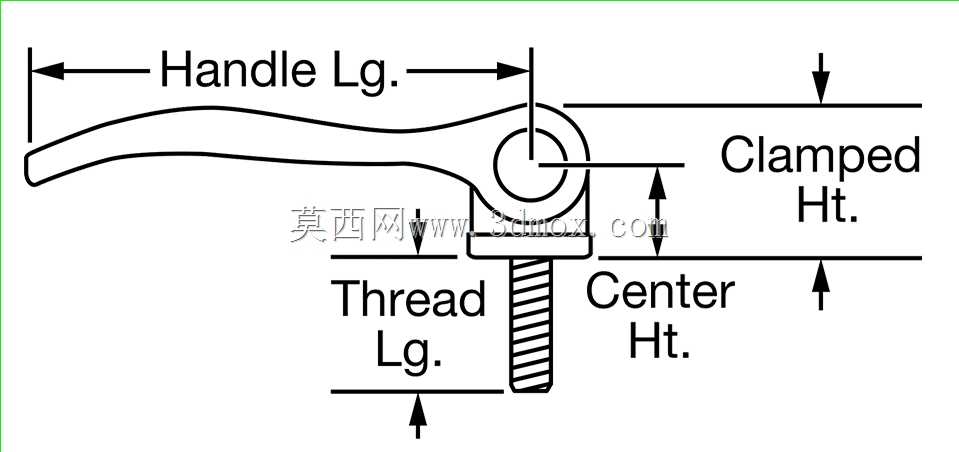

　　在安装边界层面，这款手柄的螺柱外露长度可根据被连接件的总厚度进行适配选型，安装时仅需在其中一个被连接件上加工出对应螺柱规格的过孔，另一个部件加工对应规格的螺纹孔，或者配套螺母使用即可，不需要额外加工复杂的凸轮安装槽，整体安装门槛低，适配性强。凸轮的升程设计预留了合理的夹紧距离区间，能够补偿被连接件之间的尺寸公差与少量磨损量，在正常的磨损范围内不需要调整螺柱的旋入长度即可保证可靠锁紧，日常维护仅需定期在铰接部位添加少量润滑脂，避免凸轮承压面出现锈蚀卡滞即可，整体使用寿命远高于普通的塑料快拆手柄。需要注意的是，这类手柄的锁紧力上限由凸轮结构强度与螺柱的抗拉强度决定，不适合用于大吨位重载的夹紧场景，在额定的夹紧力范围内，其锁紧可靠性完全能够满足常规轻工装配、工装定位、日常设备调节的使用需求，且结构简单，零部件加工难度低，成本可控，是手动快速锁紧场景下性价比极高的结构方案。
