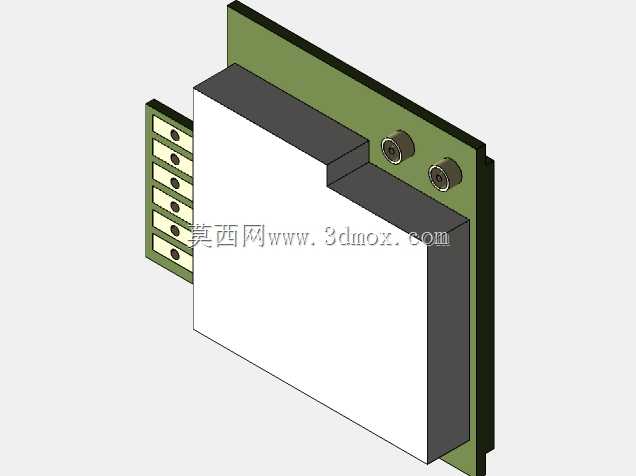

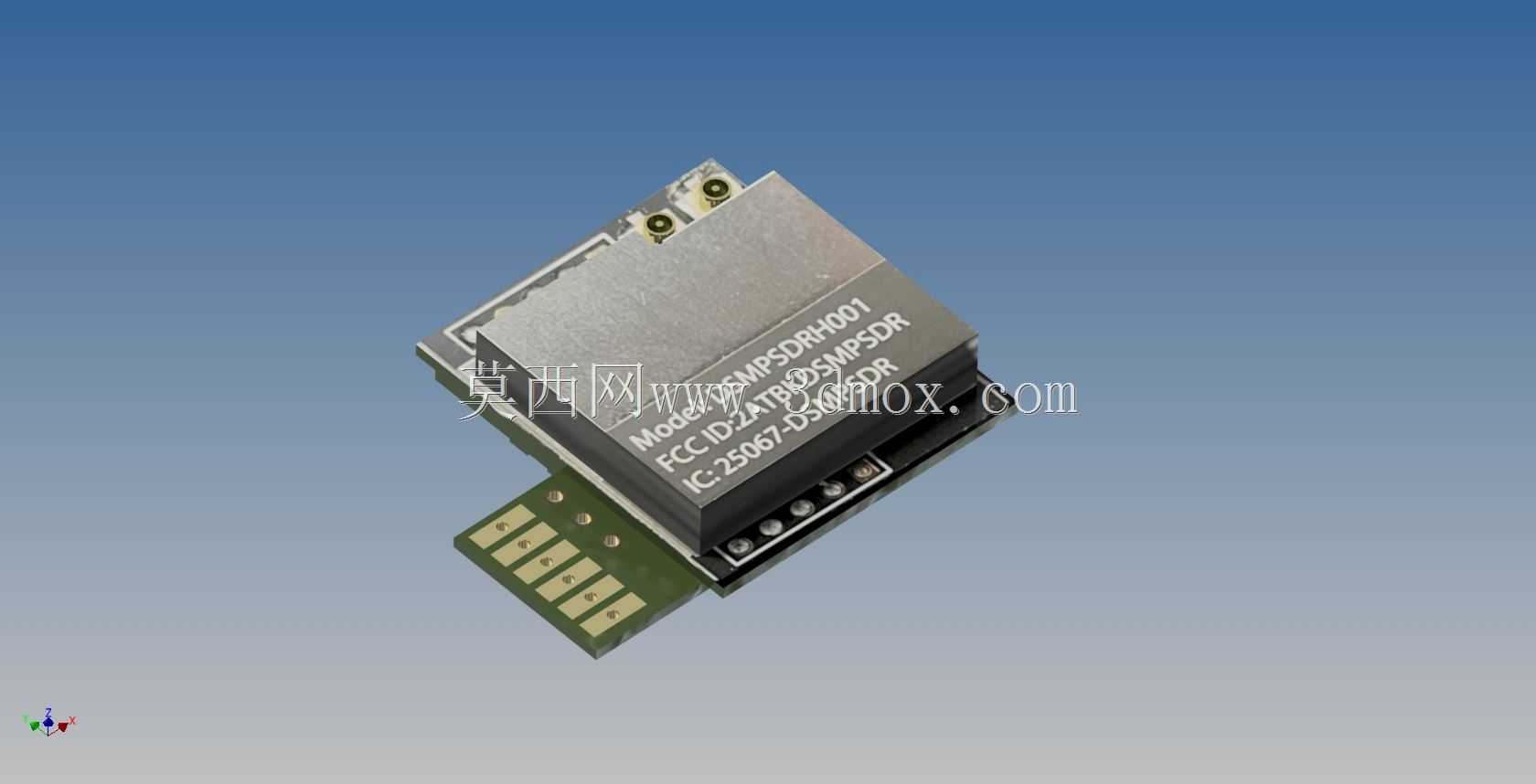

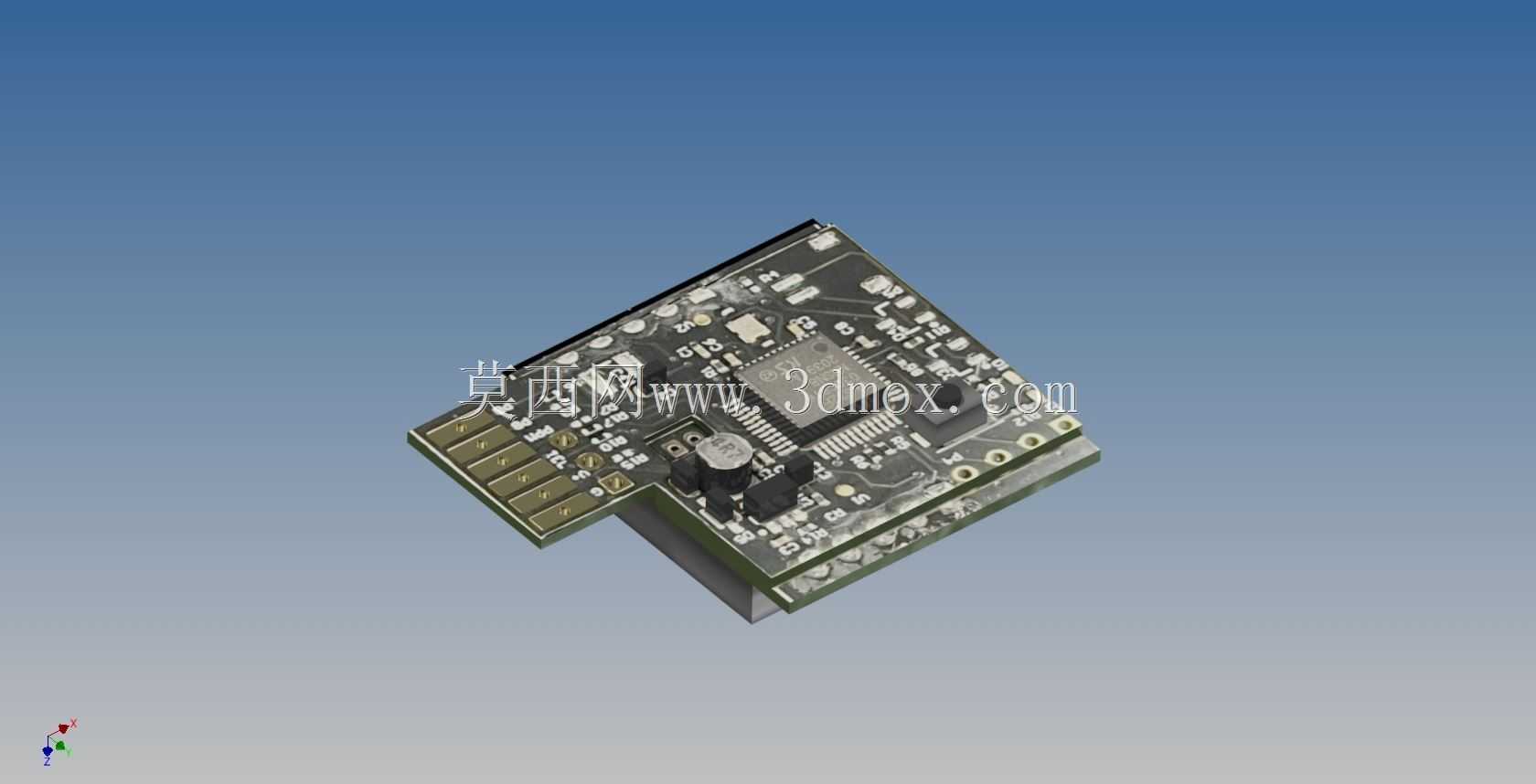

在工业现场数据采集、小型物联网终端搭建、嵌入式设备二次开发场景中,这类紧凑型无线数传模块是实现设备间短距离数据交互的核心部件,本次建模的Lemon DSMP DIY版本模块,完全还原实物的结构细节,可直接嵌入到自定义设备的结构设计中,无需额外逆向测绘。模块主体采用金属屏蔽罩封装,屏蔽罩表面预留的标识位完全对应实物的丝印位置,建模时严格还原了屏蔽罩与下方PCB板的扣合间隙,屏蔽罩边缘的冲压折边、固定卡扣结构都做了1:1还原,能直观呈现模块组装后的实际装配状态。PCB板部分,板载的射频天线接口、侧边排焊盘、底部定位孔都严格按照实物尺寸建模,排焊盘的引脚间距、焊盘尺寸符合常规贴片焊接的工艺要求,侧边的半孔工艺结构也做了细节还原,
方便设计人员在绘制自定义载板时直接匹配封装。设计这类模块的安装结构时,首先要确认模块的整体安装边界,模块主体为矩形结构,屏蔽罩顶面为最高安装面,PCB板底部为最低安装基准面,侧边排焊盘向外伸出的长度要纳入安装空间核算,避免和周边结构件产生干涉。射频接口位于模块顶部一角,设计安装支架时要给SMA接头的拧接操作预留足够的操作空间,不能遮挡接头的安装位置,避免影响外接天线的装配。模块底部的PCB区域没有突出元器件,可直接贴合载板表面焊接,也可以通过排针插接的方式固定,建模时预留了两种安装方式的空间余量,设计人员可根据实际项目需求选择固定方式。在实际应用中,这类模块常被集成到小型传感节点、工业手持终端、智能家居控制板上,
建模时还原的所有结构细节,都能帮助结构工程师在设计整机外壳时,准确预留模块的安装仓位置,提前避让射频信号的传输路径,避免金属外壳遮挡信号。模块侧面的定位缺口也做了还原,可用于安装时的防呆设计,避免焊接时装反方向。PCB板边缘的工艺倒角、屏蔽罩表面的细微冲压纹理都在模型中有所体现,能满足渲染展示、结构干涉检查、装配模拟等不同设计环节的使用需求,设计自定义安装支架时,可直接调用该模型进行配合验证,无需反复调整安装位尺寸,缩短整机开发的结构验证周期。
