输送机直列翻转机构结构设计方案

　　在自动化产线的物料流转环节，工件姿态调整是衔接前后工序的核心需求之一，这款直列翻转机构正是为匹配连续式输送线的工位节拍设计，可直接嵌入现有皮带、辊筒输送线的直列段中，无需对原有输送线路径做大幅改动，适配汽车零部件加工、家电壳体装配、五金件表面处理等多场景的工件翻面作业需求，能完成180度范围内的工件姿态翻转，满足工件背面加工、检测、标识喷涂等工序的前置姿态要求。

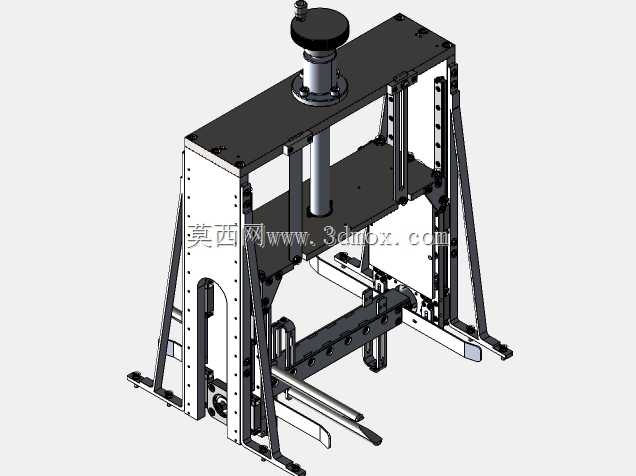

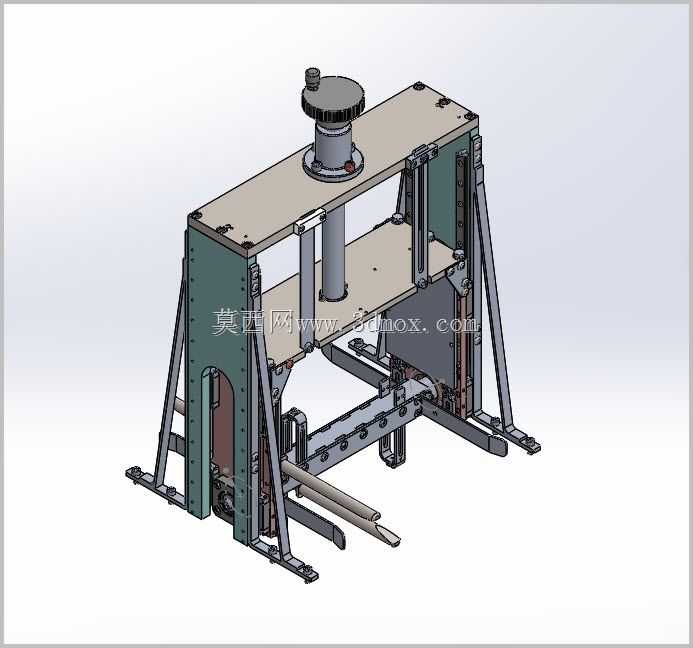

　　从结构设计逻辑来看，该机构采用框架式立柱承载结构，两侧立式支撑腿采用斜撑加强设计，可抵消翻转作业过程中产生的偏载力矩，避免长期运行出现结构形变，顶部设置的驱动单元采用立式安装布局，通过竖向传动轴连接下方的夹取翻转执行端，动力传递路径短，传动间隙小，能保证翻转角度的重复定位精度。中部的承载平台预留了输送辊道的安装空位，可直接对接前后段输送线的输送面高度，工件随输送线进入机构工位后，两侧的定位夹爪会先完成工件的对中夹紧，避免翻转过程中工件出现窜动脱落，夹紧到位后驱动单元启动，带动夹持有工件的执行框架完成设定角度的翻转，翻转到位后夹爪松开，工件落回输送面即可随线流入下一工位，整个动作流程可与产线PLC控制系统联动，匹配不同节拍的生产需求。

　　在安装边界方面，该机构的底部支撑脚采用可调式地脚设计，可根据现场地面平整度调整安装水平度，支撑脚的安装孔位预留了横向调节余量，可适配不同宽度规格的输送线对接需求，整体框架的竖向高度可根据现场输送线的架体高度做适应性调整，顶部驱动单元的安装座采用可拆卸式设计，后期维护时可单独拆解驱动部分，无需拆解整个框架结构。夹爪端的安装接口采用标准化设计，可根据待翻转工件的外形尺寸、重量更换对应规格的夹爪组件，无需改动主体框架结构，大幅降低了多品类工件共线生产时的改造成本。

　　考虑到产线长期运行的稳定性，该机构的所有滑动配合面均预留了润滑脂加注通道，转动铰接点采用密封式轴承结构，可阻挡车间内的粉尘、切削液进入配合面，减少日常维护频次。两侧的立式支撑框架上设置了硬限位块，可在驱动单元出现失位时对翻转角度做机械硬限位，避免翻转过位造成工件掉落或设备碰撞，提升设备运行的安全冗余。机构的整体受力经过有限元校核，在额定负载下的结构形变量控制在0.2mm以内，可保证翻转动作的平稳性，避免工件在翻转过程中出现磕碰划伤，适配表面质量要求较高的工件流转作业。
