汽车下部承重球头球形接头结构

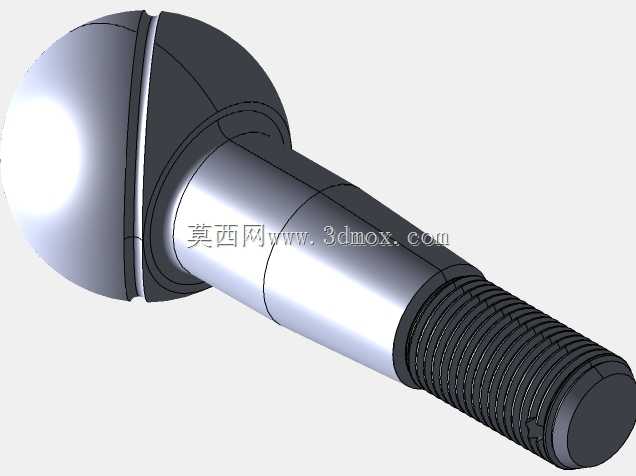

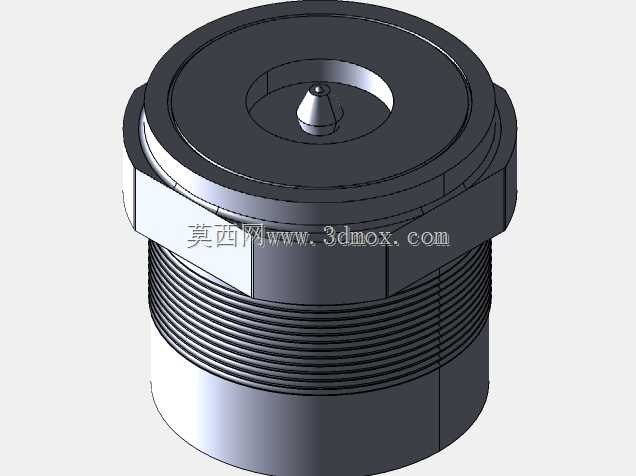

　　该球形接头作为汽车底盘系统的核心铰接传力部件，主要应用于悬架摆臂与转向节的连接点位，同时可适配部分重载工况下的转向拉杆连接场景，承担多方向载荷传递与角度补偿的核心作用。在车辆行驶过程中，车轮随路面起伏产生的上下跳动、转向动作带来的摆角变化，都需要通过该接头实现无卡滞的角度适配，同时将路面冲击、制动力、驱动力等多维度载荷稳定传递至车身承载结构，避免连接部位出现应力集中导致的早期失效。从功能特性来看，该结构采用球头与球座过盈配合的设计逻辑，球头表面做高精度研磨处理，与内衬球座的接触面积达到85%以上，既可以保证铰接转动的顺滑度，又能在承受径向、轴向冲击载荷时保持足够的连接刚度，避免出现松旷量超标的问题。外侧设置的带外螺纹锁紧套结构，

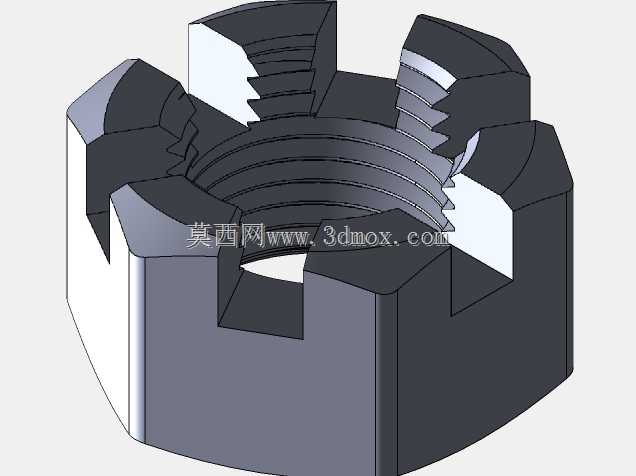

　　可在装配时通过螺纹旋合深度调整球头与球座的预紧力，适配不同载荷等级的车型调校需求，顶部的开槽螺母配合开口销的防松结构，能够在车辆长期振动工况下避免锁紧结构退牙失效，保证连接可靠性。设计过程中优先考虑了安装边界的适配性，球头杆部的锥面角度采用行业通用的1:10锥度设计，可直接与多数车型的转向节锥孔配合安装，无需额外加工转接结构；锁紧套的外螺纹规格、对边尺寸均符合通用底盘件的装配工具适配要求，现场装配时可直接使用常规套筒完成锁紧作业，不需要定制专用工装。外形尺寸方面，整体结构的最大外径控制在适配安装空间的范围内，球头摆动角度可覆盖±35°的工作区间，完全满足车辆满载跳动、极限转向时的角度需求，不会出现运动干涉问题。

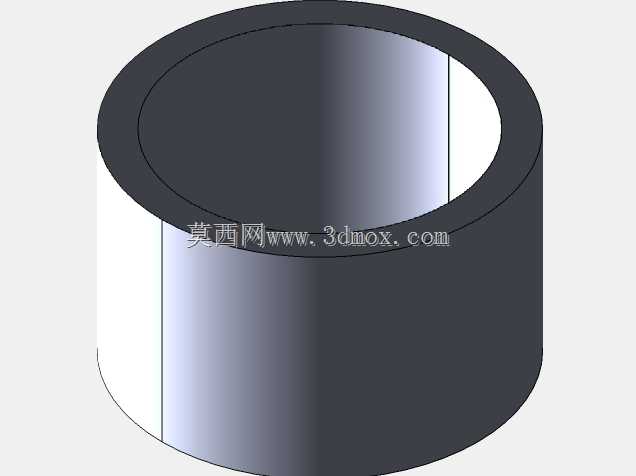

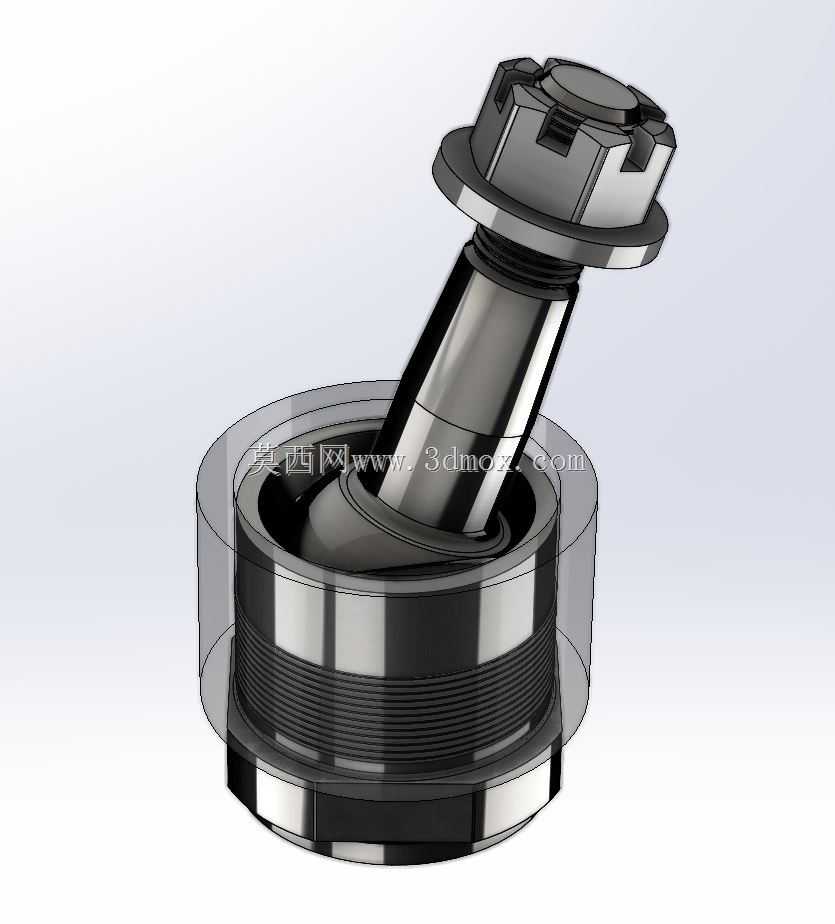

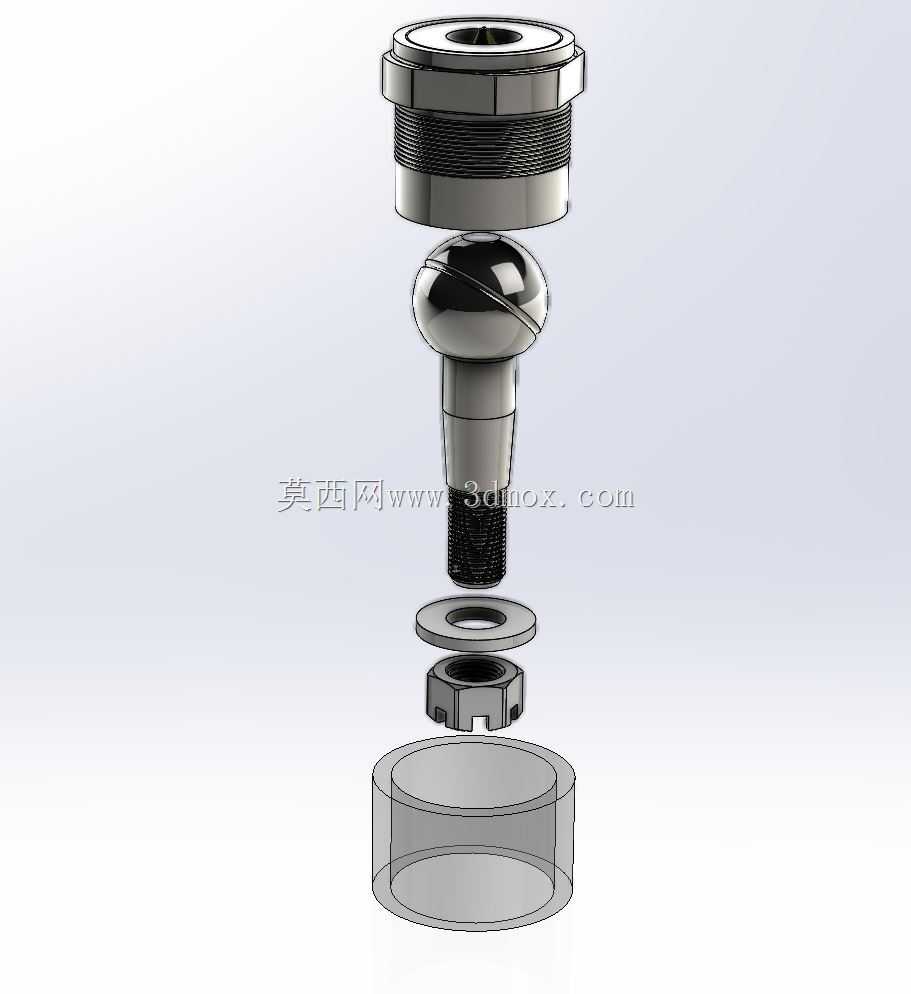

　　球座外侧的透明防护套结构（建模时做透明化处理便于观察内部结构）在实际应用中为橡胶防尘罩，可阻挡泥沙、水渍进入球头摩擦副，延长部件的使用寿命，建模时还原了内部球铰、锁紧螺纹、防松槽、杆部连接段的所有细节特征，各配合面的尺寸公差、形位公差均按照实际量产部件的工程要求做了对应还原，可直接用于底盘结构的运动仿真、装配干涉检查以及相关教学演示场景。
