皮卡后挂式汽车牵引拖拽装置结构设计

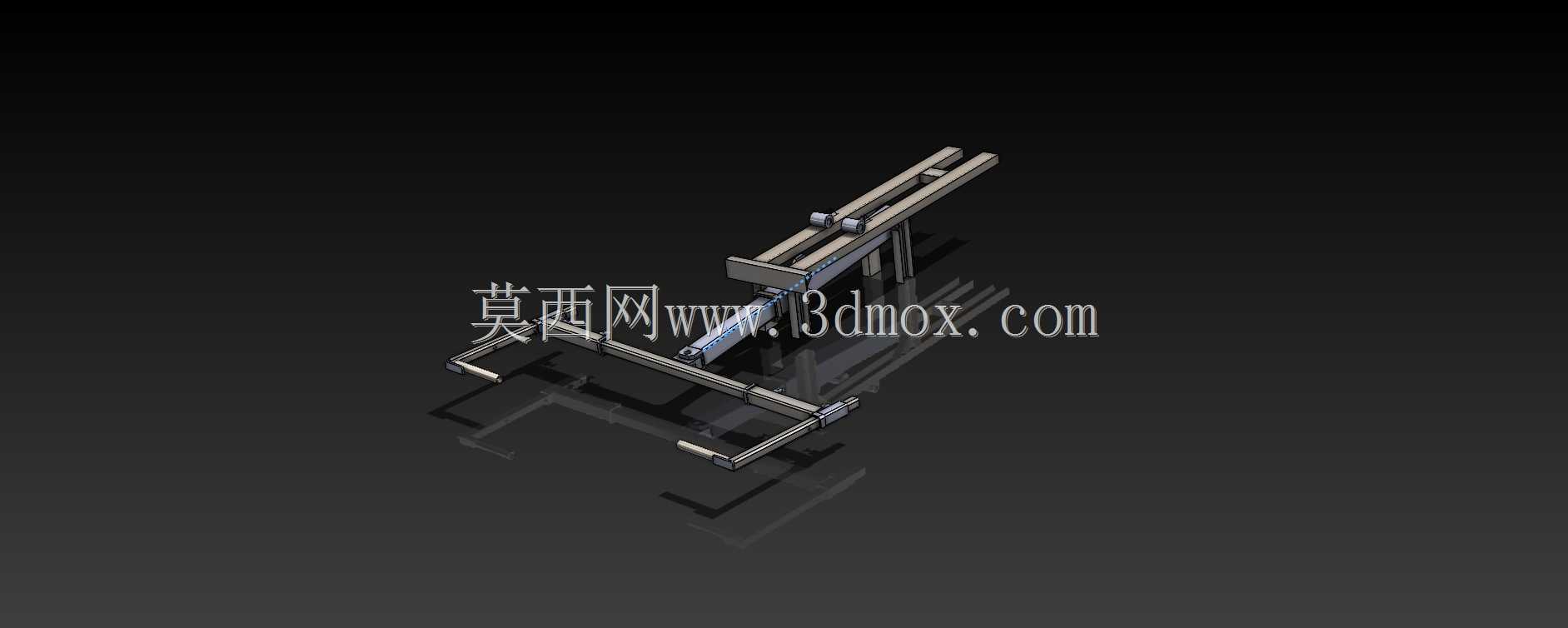

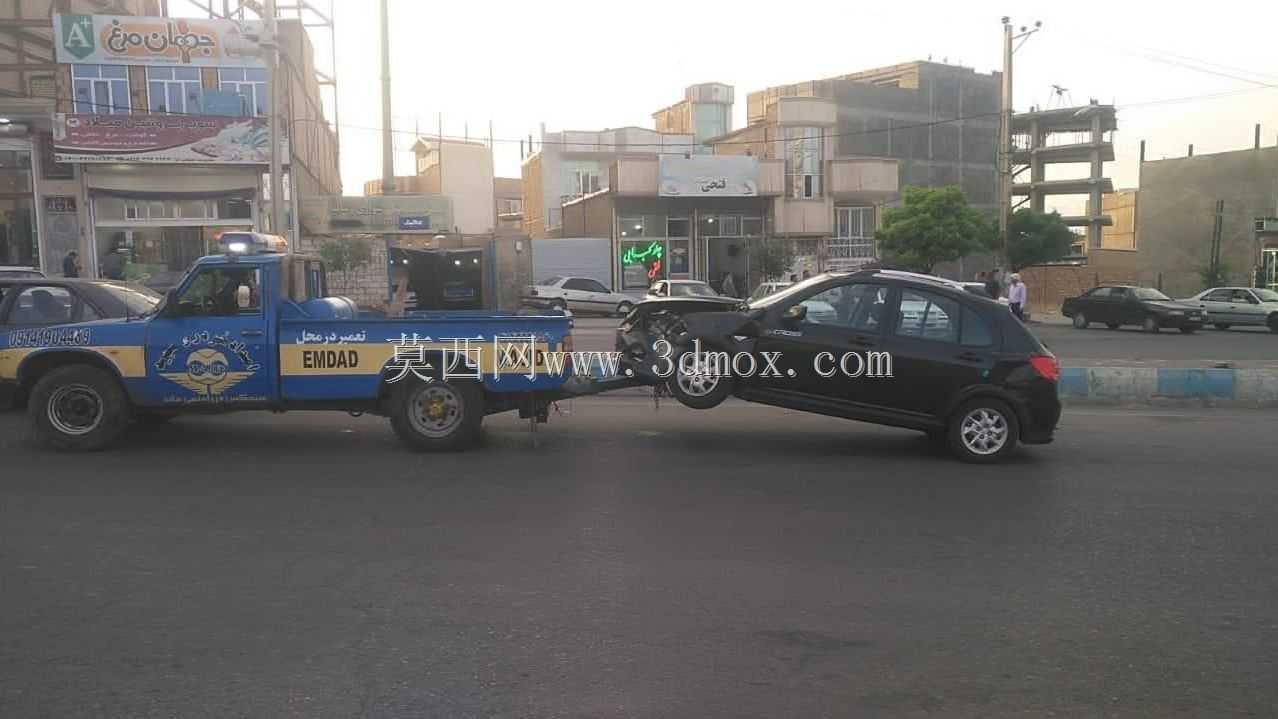

　　该牵引装置主要适配皮卡类作业车辆的后挂安装场景，日常可覆盖道路故障车辆短距拖拽、场地内无动力车辆移位、小型设备转运牵引等实际作业需求，相比传统软绳牵引的连接不稳、制动不同步问题，该硬连接结构能有效传递牵引力与制动力，避免拖拽过程中被牵引车辆失控偏移。从结构设计逻辑来看，整套装置采用分段式框架布局，靠近皮卡尾端的连接座为核心受力部件，设计时直接匹配皮卡后保险杠内侧的原车拖车锚点位置，安装孔位完全对齐原车预留的螺纹接口，无需对车身结构做额外打孔切割改造，降低安装门槛与车身损伤风险。横向延伸的臂架采用矩形型钢焊接成型，材料选型兼顾结构强度与自重控制，臂架上设置多组可调节锁止机构，能够根据被牵引车辆的前轮轮距、

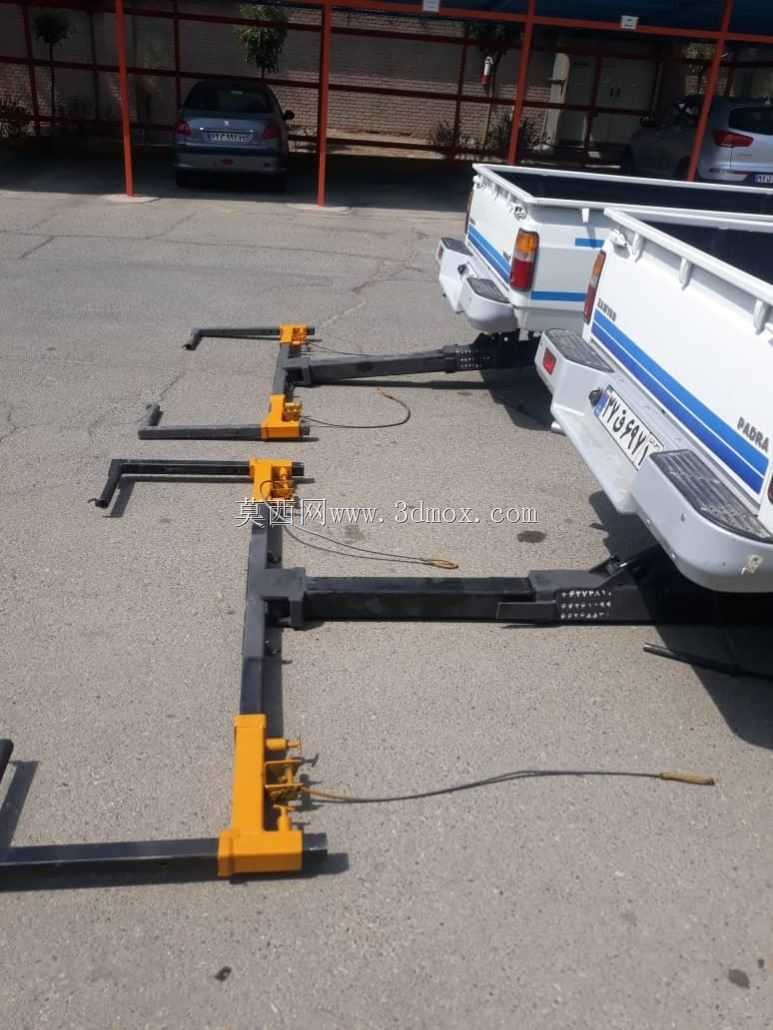

　　前保险杠离地高度调整支撑臂的伸出长度与夹持高度，适配不同轴距、不同离地间隙的乘用车辆牵引作业。前端的夹持机构采用快锁式结构，作业时可直接卡接被牵引车辆的前轮下摆臂或前拖车钩位置，配套的锁止销带防脱卡扣，避免行驶过程中连接松脱，夹持部位还加装了橡胶缓冲垫，防止硬接触刮伤被牵引车辆的底盘部件。整套装置的安装边界充分考虑皮卡车辆的后悬尺寸，收起状态下臂架不会超出车身尾部宽度，不会影响皮卡原车的倒车、转弯通过性，展开状态下支撑臂的触地端设置有防滑垫块，临时停放时可直接支撑在地面，无需额外辅助支撑就能保持装置水平。设计过程中对受力路径做了完整的仿真验证，牵引力从前端夹持点通过横向臂架传递到后端连接座，再分散到皮卡车身的两个锚点位置，避免应力集中导致的结构变形，臂架上预留的线束固定位可同步连接被牵引车辆的制动信号线路，实现拖拽过程中两车制动同步，进一步提升道路拖拽作业的安全性。
