Xbox游戏手柄外壳逆向结构设计

　　游戏手柄作为主机交互的核心外设，其外壳曲面与按键排布直接决定握持手感与操作容错率，本次逆向重构围绕Xbox One手柄顶部主体展开，覆盖从点云采集到曲面光顺的完整结构落地过程。

　　日常使用场景中，手柄需长时间被双手握持，左右握把曲面要贴合掌丘弧度，拇指自然放置时需同时覆盖左右摇杆与正面功能按键，食指可顺畅搭在侧方肩键位置，因此外壳分型不能出现突兀棱角，所有握持区域都要做连续圆角过渡。逆向工作先通过扫描获取手柄外表面点云数据，剔除噪点后对齐基准坐标系，先勾勒左右对称的中心轮廓线，再沿握把延伸方向搭建截面曲线，通过网格铺面生成基础曲面，反复调整曲率梳保证曲面G2连续，避免反光渲染时出现局部褶皱。

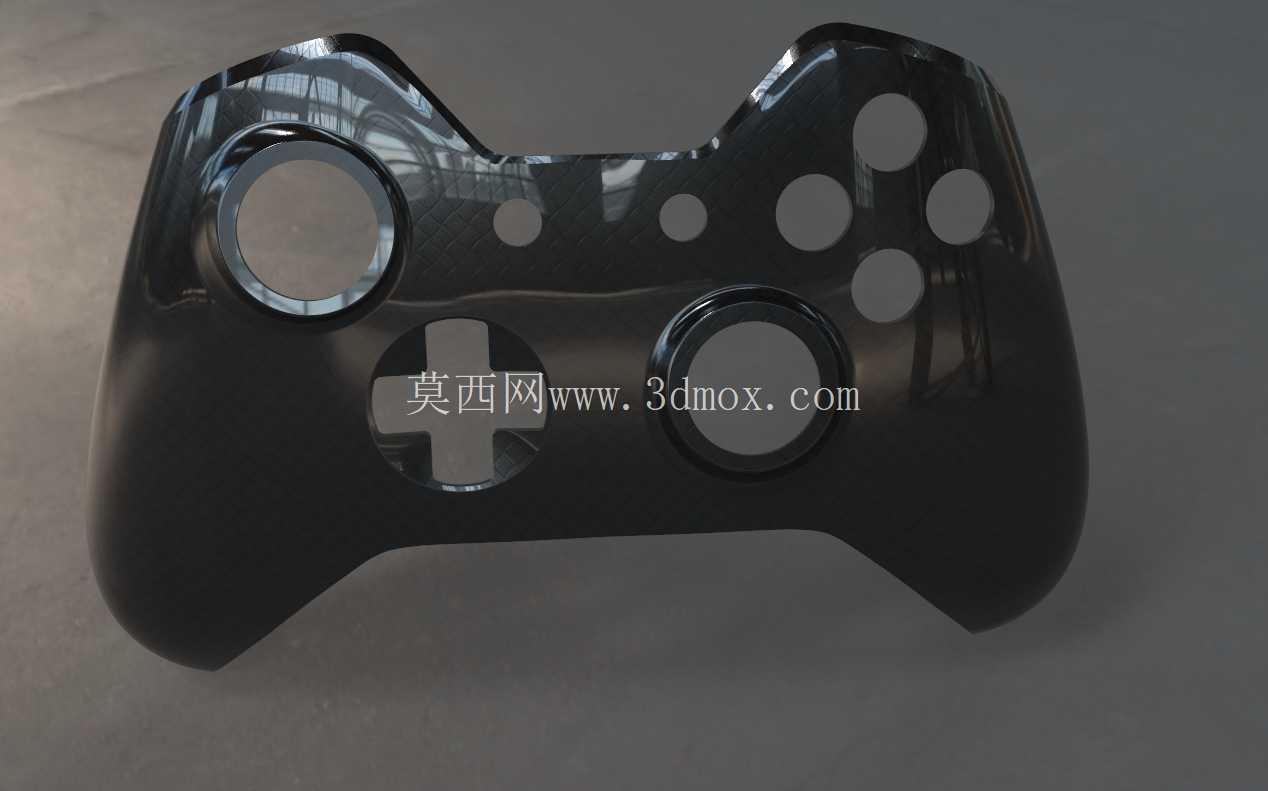

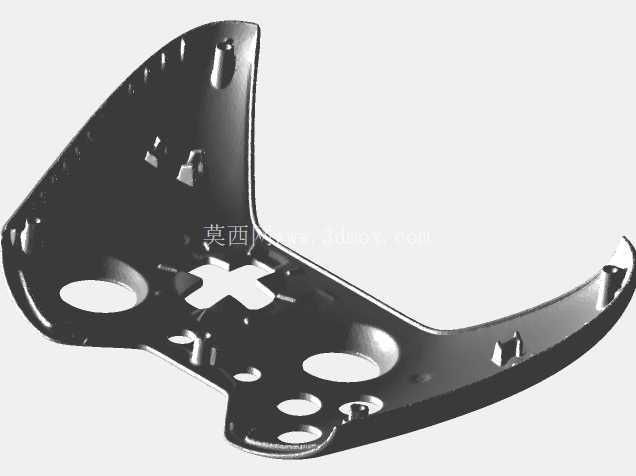

　　结构层面，正面预留的开孔包含左右摇杆安装孔、十字方向键槽、四枚动作按键孔以及中间功能按键位，每个开孔边界都要预留按键行程间隙，摇杆孔周圈做下沉台阶，用于固定摇杆电位器的安装支座；外壳内侧要布置均匀的卡扣位与螺丝柱，上下壳合模后卡扣沿周边均匀分布，螺丝柱避开内部电路板与电池仓位置，保证装配后无翘曲。握把内部空间需容纳锂电池、主控板与振动电机，振动电机安装位要预留减震胶圈槽，避免马达震动直接传递到外壳产生异响。

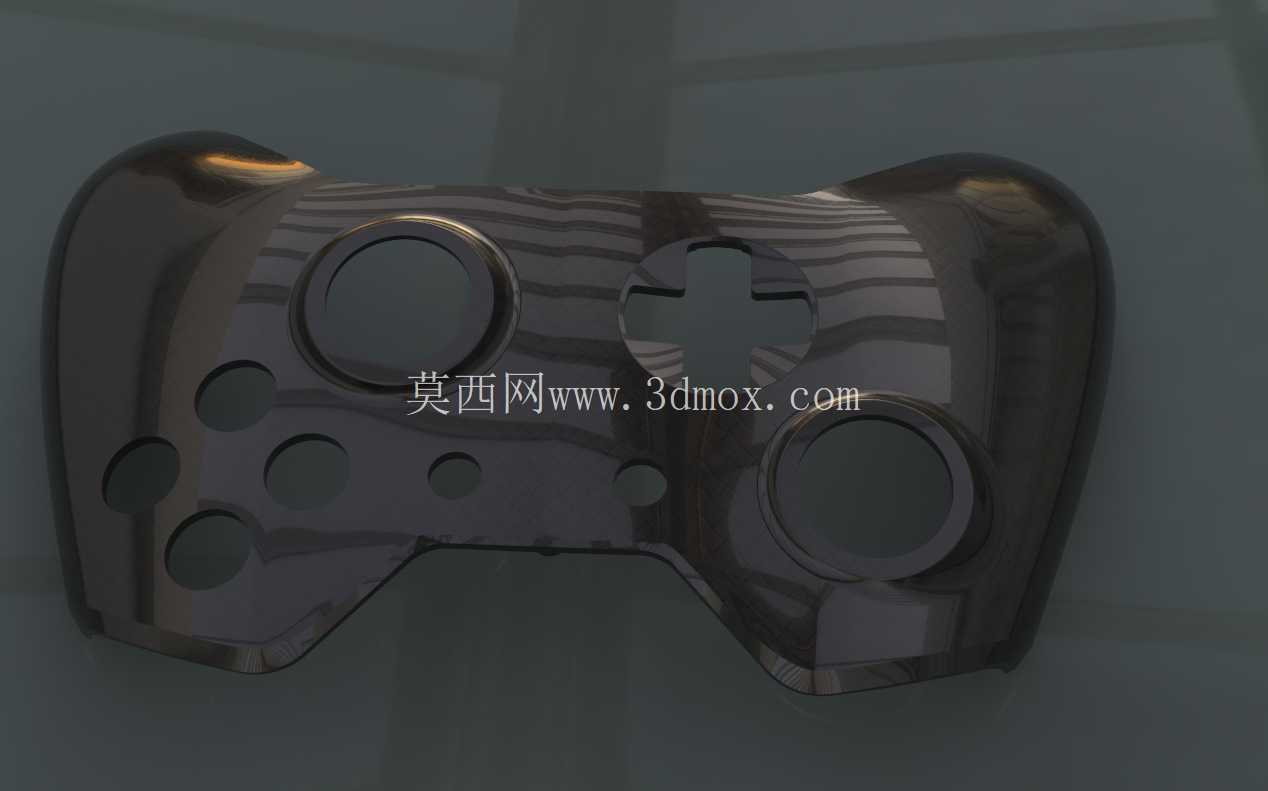

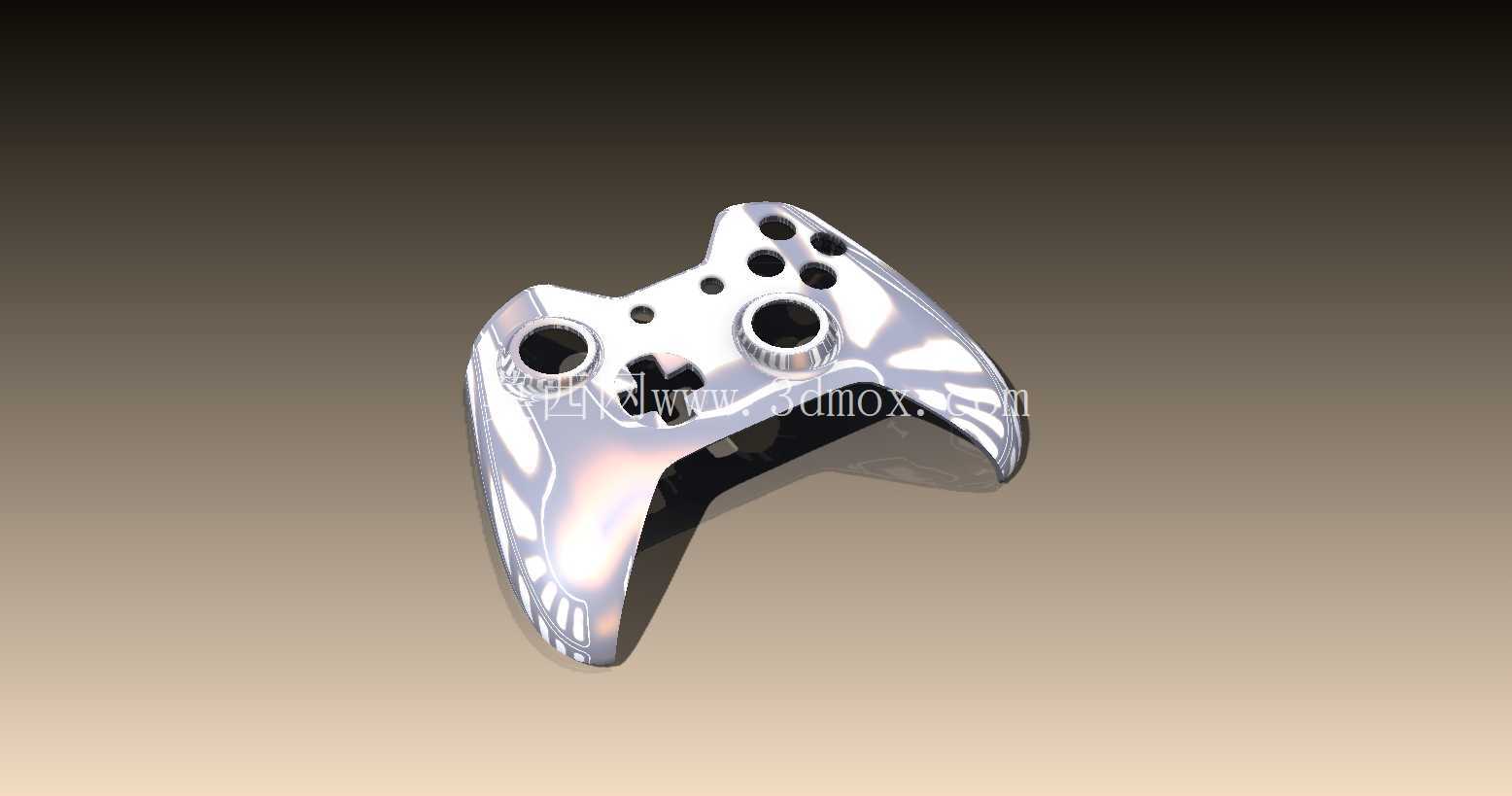

　　外形边界上，手柄整体宽度适配成年人双手张开的握持跨度，前后厚度从中心按键区向两侧握把逐步增厚，最厚处贴合掌心受力位置，底部边缘做收薄处理，避免长时间握持硌手。外壳分型线沿侧面视觉隐蔽位置布置，合模后错位量控制在装配公差范围内，表面处理可采用哑光磨砂或者亮面电镀两种工艺，亮面版本需在曲面建模阶段保证曲率变化均匀，否则电镀后会放大曲面瑕疵。

　　设计过程中同步验证按键操作行程，所有正面按键按压行程保持一致，摇杆摆动范围内不与外壳开孔发生干涉，肩键转轴位置预留转动间隙，内部走线槽沿外壳内侧筋位布置，避免线材被上下壳挤压。整套曲面数据既可以直接用于手板3D打印验证装配，也可作为注塑模具开模的参考依据，逆向完成的树状模型完整保留了原手柄的人体工学曲面特征，结构筋位与安装柱全部按照实际装配需求补全，不存在曲面破孔或者几何干涉问题，能够为消费电子外设的外观结构设计提供直接的参照样本。
