家用数字血压监测仪外壳结构

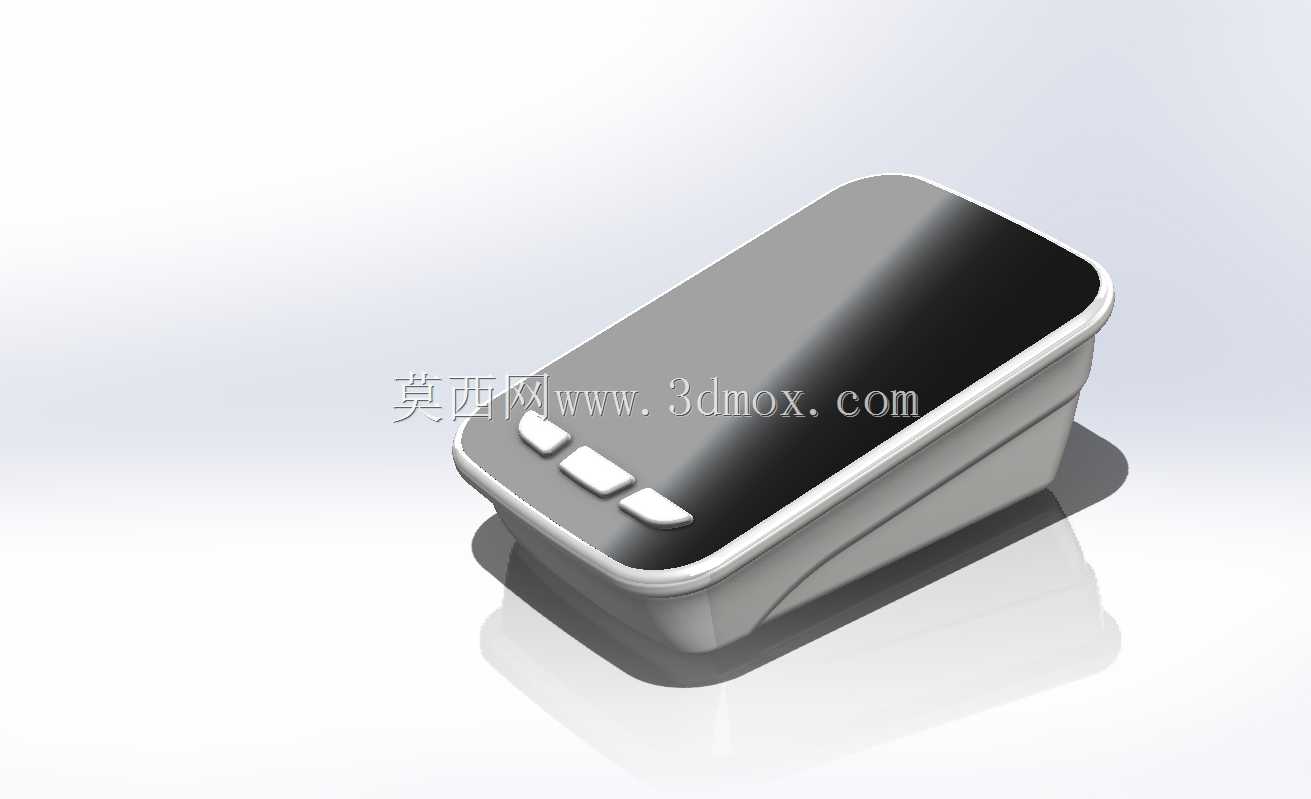

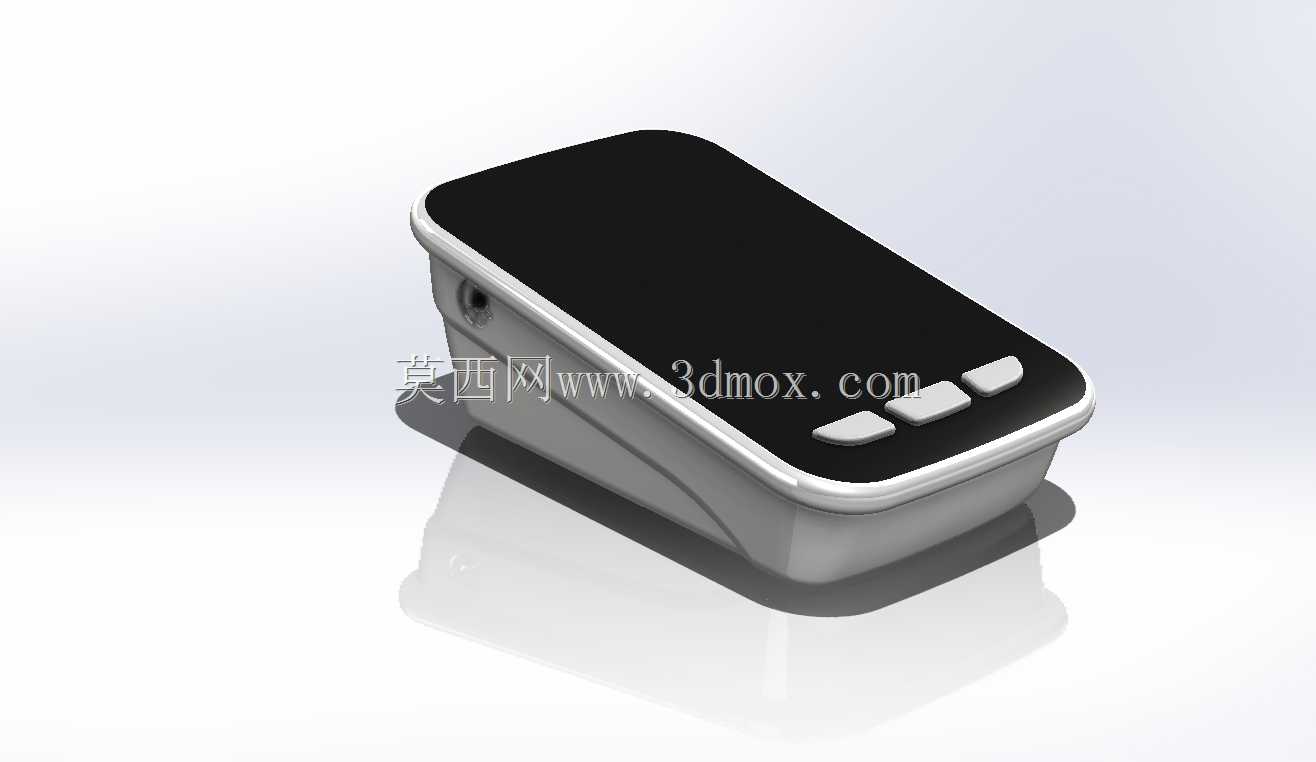

　　该作品呈现的是一款手持数字血压监测仪的表面主体结构，重点集中在前面板、显示区域、按键布局、壳体轮廓以及人机交互界面的三维表达。设备整体采用圆角矩形造型，边缘做连续过渡处理，正面略向四周收弧，既减少塑料外壳在跌落时的应力集中，也让使用者握持时不会被尖锐棱边硌压。面板表面以深色亮面区域作为视觉中心，显示屏占据正面大部分面积，能够同时呈现收缩压、舒张压、脉搏、时间、记忆状态以及测量模式等信息，适合家庭日常血压监测、慢病管理、社区健康筛查以及门诊初检等场景。

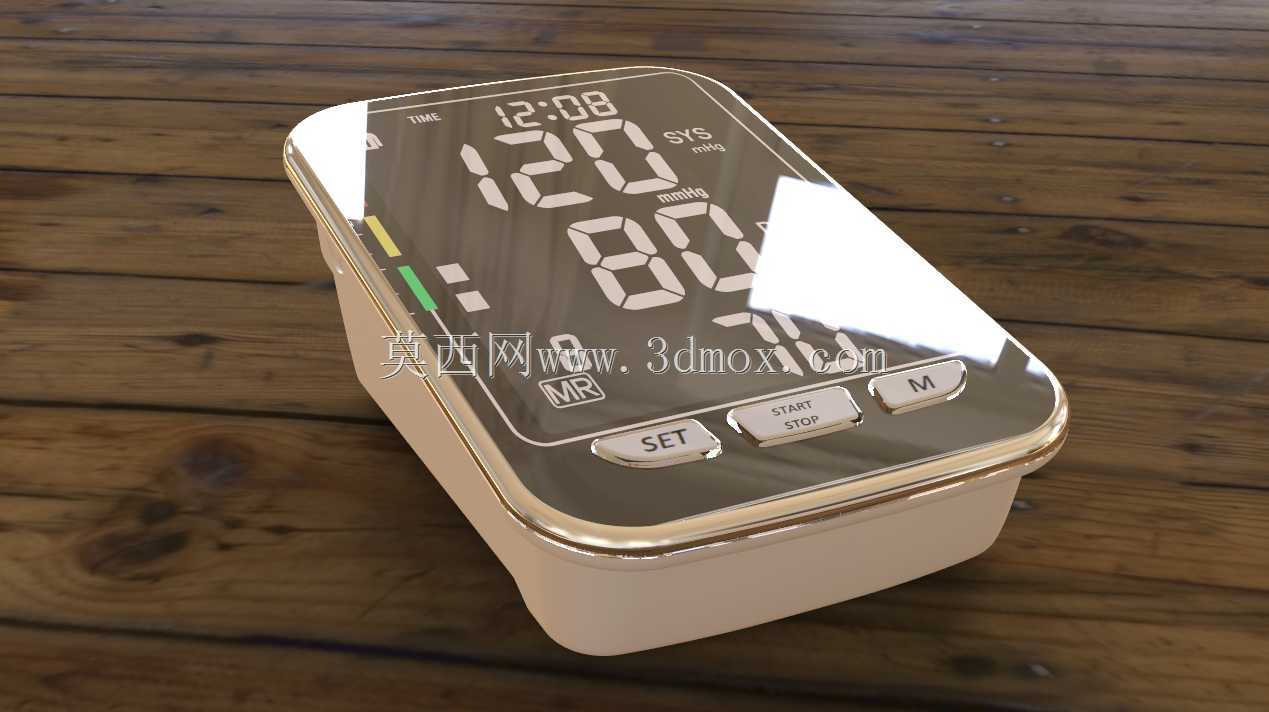

　　从结构设计角度看，血压计外壳并不只是外观件，它需要兼顾显示模块固定、按键行程、电路板避让、电池仓布置、袖带接口连接以及整机装配公差。前面板的显示窗口采用大面积倾斜透视造型，数字字符分区明确：上方为时间与系统状态，中部大号数字显示收缩压和舒张压，右侧标注单位与脉搏信息，下方布置功能按键。这样的信息层级符合使用者读取习惯，测量完成后，最关键的血压数值位于视觉中心，脉搏和辅助状态位于周边，避免小屏设备上信息拥挤造成误读。

　　按键区域设置在面板下沿，包含设置、启动停止、记忆以及模式类操作键。按键采用独立凸起形式，键面带有轻微弧度，手指按压时受力集中在键帽中心，下方可对应硅胶按键或轻触开关。建模时需要保证键帽与面壳开孔之间留有均匀间隙，既不能因间隙过大产生松动异响，也不能因间隙过小在壳体变形后出现卡滞。按键周边的斜面与前面板高光区域形成层次，使装配缝在视觉上被弱化，同时也为后续丝印、覆膜或IMD面板工艺留出定位边界。

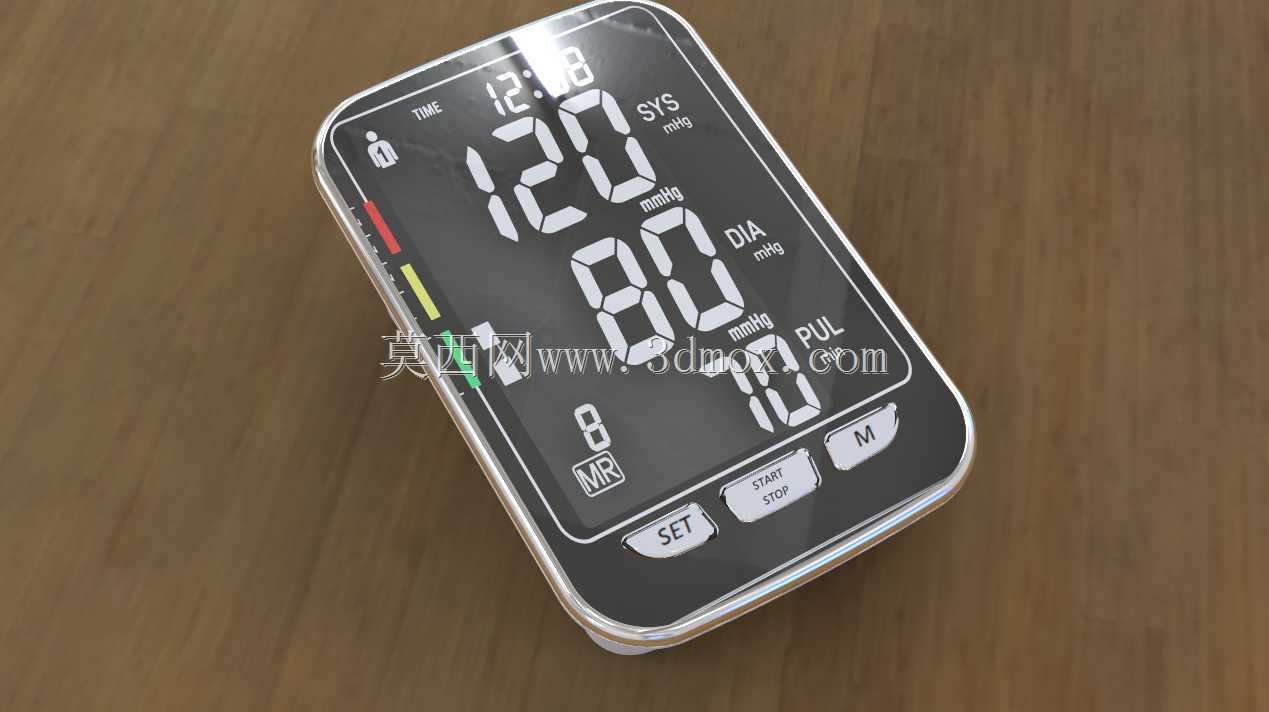

　　设备左侧设置有彩色状态指示条，通过红、黄、绿等分段颜色提示血压区间，属于典型的辅助判读设计。该结构在外观上是细长槽位或半透明窗口，内部通常对应导光件或LED灯组。三维结构处理时，需要关注指示灯与外壳之间的遮光关系，避免相邻颜色串光；同时导光件背面应预留PCB灯珠对位空间，前面板窗口则要控制壁厚，过厚会降低亮度，过薄可能产生透光不均或成型缺陷。对于家用医疗产品而言，这类提示结构虽然体积小，却直接影响用户对测量结果的快速判断。

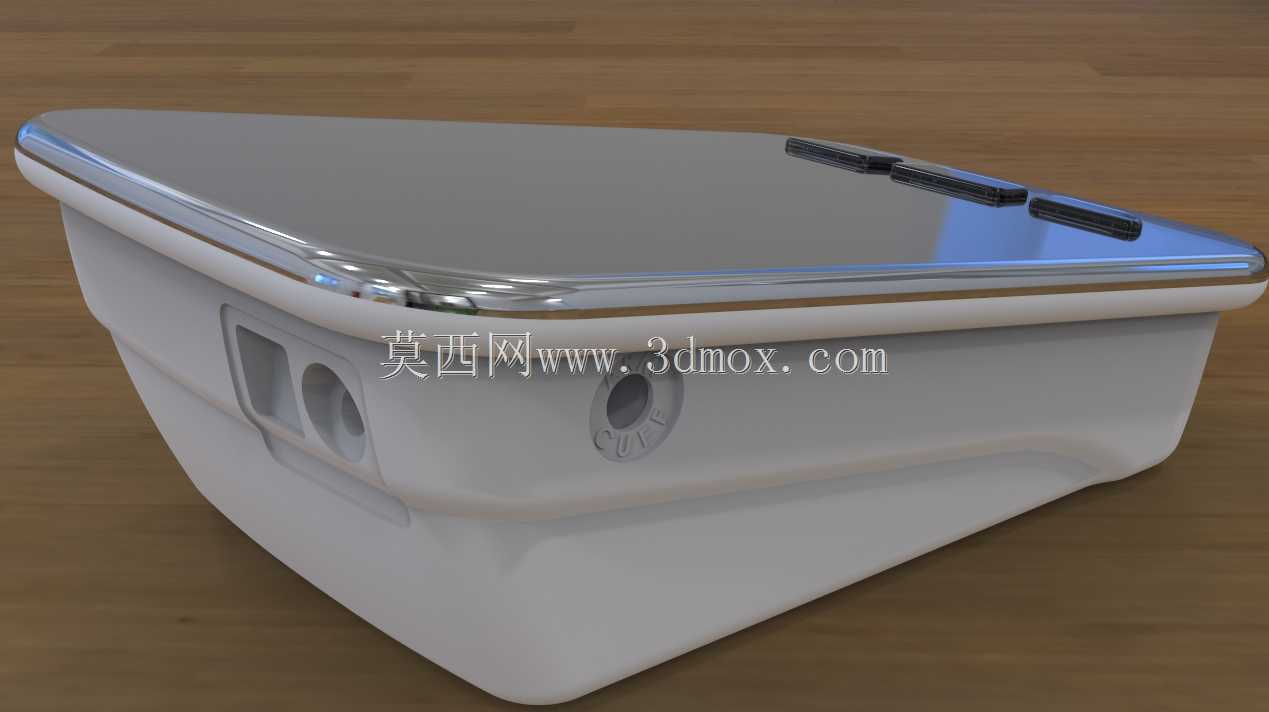

　　外形尺寸方面，该血压计主体偏向单手握持和桌面放置两种使用方式。长宽比例接近便携电子设备，厚度方向需要容纳显示屏、主控板、气泵、电磁阀、电池或供电模块以及连接袖带的气路接口。虽然本作品表现的是表面主体，但在完整产品设计中，前壳与后壳的分模线通常沿侧边圆角最低点或背部隐藏位置布置，以保证正面外观完整。前面板的曲率不能脱离内部堆叠独立确定，屏幕黑区边界、LCD支架、PCB固定柱、螺丝柱、筋位和电池仓轮廓都需要在壳体背面形成对应支撑。

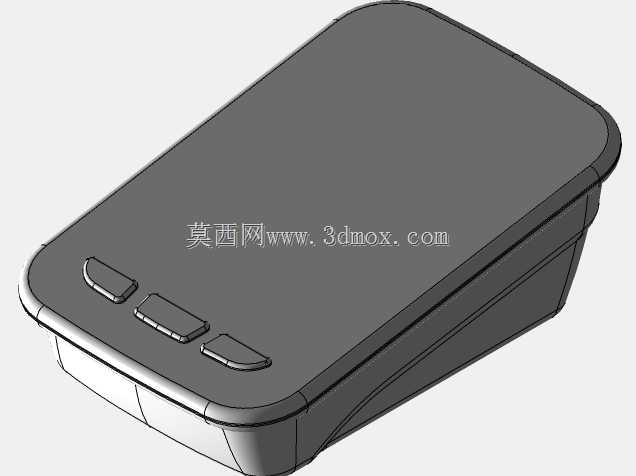

　　安装边界上，显示窗口周边需要设置限位台阶，用于固定液晶模组或保护镜片；镜片背部可通过背胶槽或卡扣压紧，避免灰尘进入显示区。按键下方要预留开关高度和按压行程，通常键帽顶面高于面板，底部设置防脱扣或与硅胶垫一体联动。壳体四角圆角半径较大，有利于注塑成型时物料流动，也能降低外壳磕碰后开裂的风险。侧边与背部交接处应保留拔模斜度，外观面尽量避免陡变台阶，以减少模具加工和喷涂抛光难度。

　　在实际医疗设备开发流程中，这类血压计表面主体需要反复与人机工程、电子硬件、气路系统和模具厂协同。前面板造型决定了产品第一视觉特征，而内部结构则决定测量稳定性与装配良率。比如气泵和电磁阀工作时会产生振动，壳体筋位不能与振动件形成刚性共振；屏幕区域需要避免被螺丝柱过度压紧，防止液晶显示出现白斑；电池盖、袖带接口和后壳支撑脚虽然不在正面主体中完全展示，却会影响前面板的分件和轮廓深度。

　　该三维模型对数码医疗产品的外观结构建模具有较好的参考价值，尤其适合用于电子外壳造型、面板按键布局、显示界面配准、圆角曲面处理以及手持设备装配关系的学习与设计验证。
